# 控制器板

1. 拆下 4 颗螺丝。


   • ：4x10DC/P

2. 从后盖的孔中拉出电缆时拆下后盖。



   important / 重要

   除非发生故障时，否则请勿拆下抬升导线零件。 抬升导线用来让抬升纸盒的前部和后部保持水平，因此如果将其拆下，则需要进行水平调整。

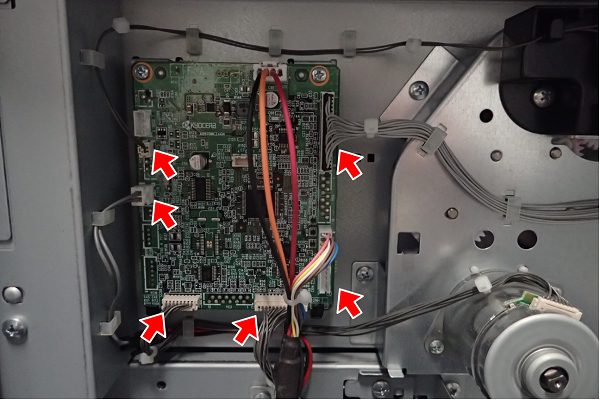

3. 从控制板断开所有连接线缆。

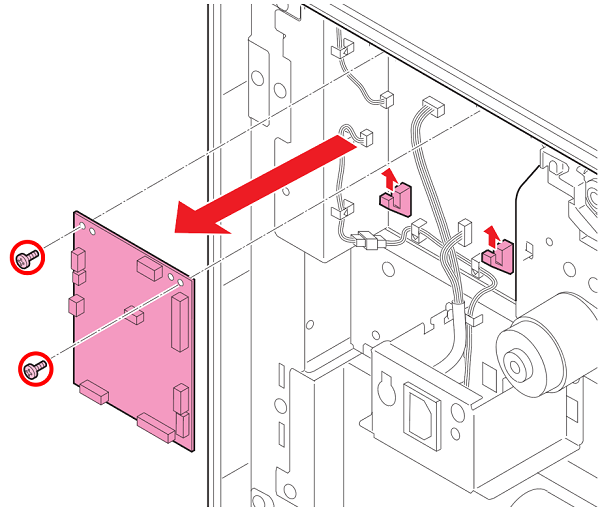

4. 拆下 2 颗螺丝。

   • ：3x8M/P
5. 从卡钩(x2)拆下控制板。

Assemble / 組み立て

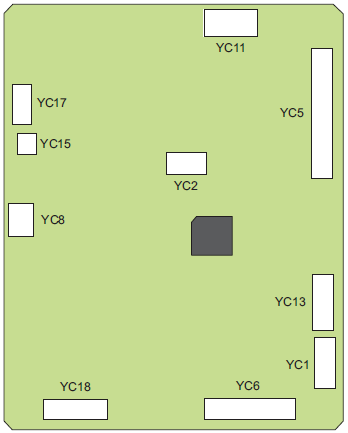

该图显示了控制板连接器的布局。 连接器编号 Pin 彩色 目的地 YC1 - - 未使用 YC2 - - 未使用 YC5 19 白色 在位开关、进纸电磁阀、纸张探测器、抬升上限传感器、零传感器 YC6 13 白色 剩余纸张传感器1/2、抬升下限传感器、装饰板传感器 YC8 2 白色 纸盒升/降电机 YC11 4 白色 主板 YC13 12 白色 主板 YC15 2 白色 PF进纸离合器 YC17 - - 未使用 YC18 6 白色 主电机
