鞍式装订单元初始调整步骤

三折纸张大小设置
Note / 補足

  • 默认纸张大小因目的地而异，北美设置为Letter尺寸，其他目的地设置为A4尺寸。
    如果使用的纸张大小与各目的地的初始设置不同，请参考以下步骤更改纸张大小设置并调整导纸轨位置。


  1. 启动服务支持模式。
  2. 选择[07 Installation Setting / Operation Check]（07安装设置/操作检查）。
  3. 选择[Floor Finisher]（落地式装订器）。

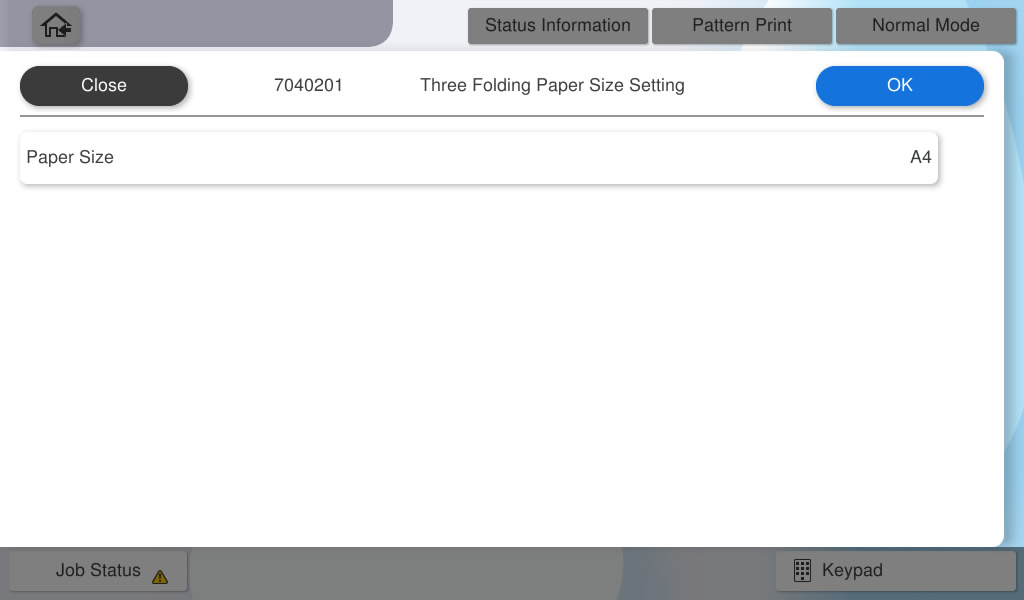

  4. 选择[Three Folding Paper Size Setting]（三折纸张大小设置）。

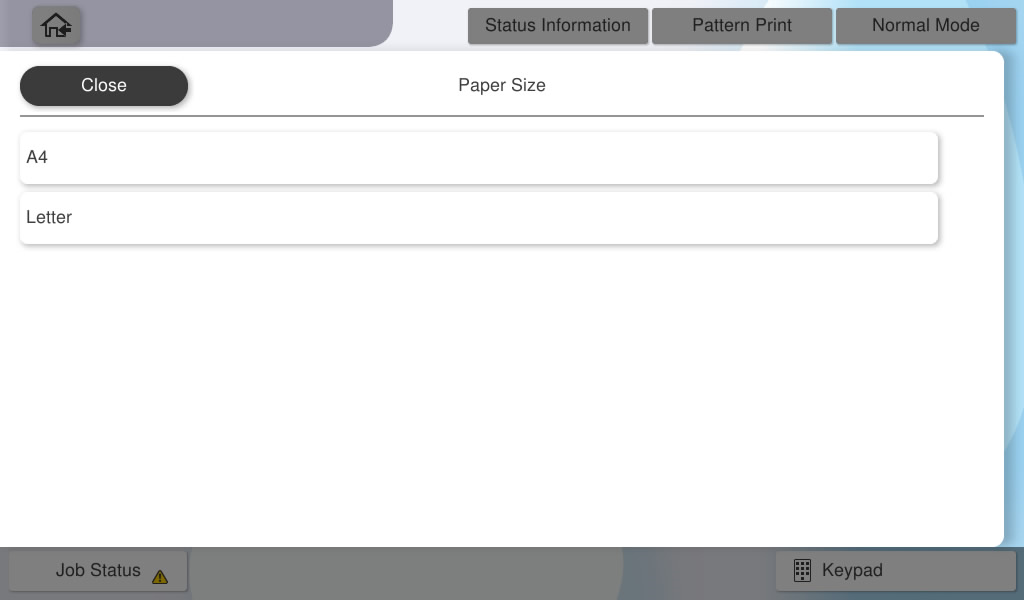

  5. 选择[Paper Size]（纸张大小）。
  6. 选择要使用的纸张大小。
  7. 按[OK]（确定）。
对齐导纸轨

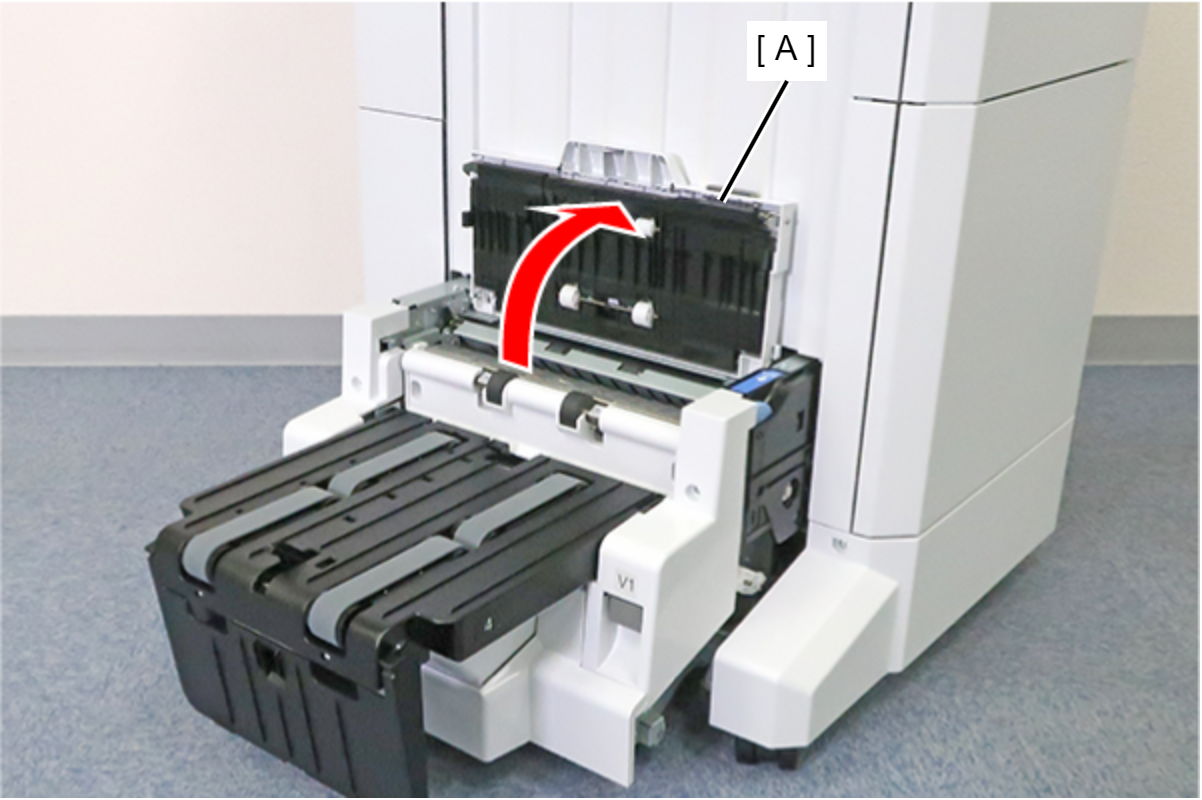

  1. 抬起V2盖（A）。

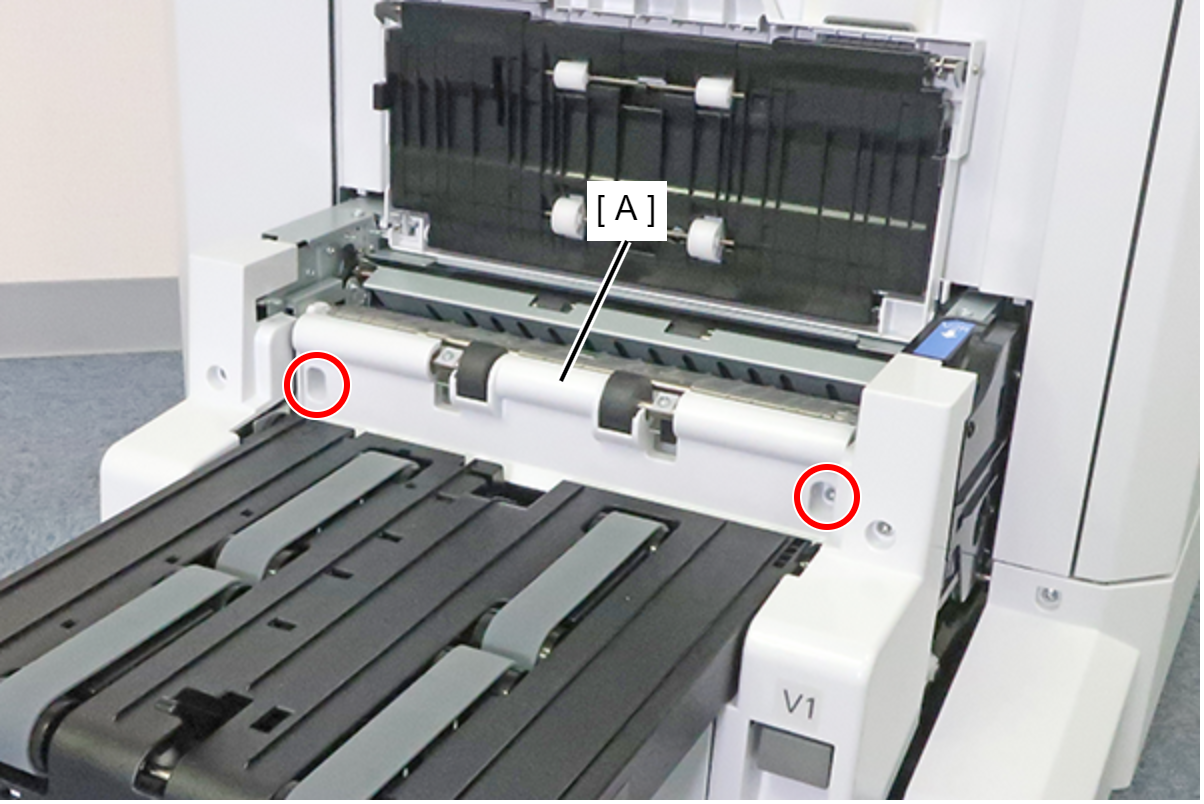

  2. 拆下2颗螺丝，然后拆下盖（A）。

    • :3x8DC/P

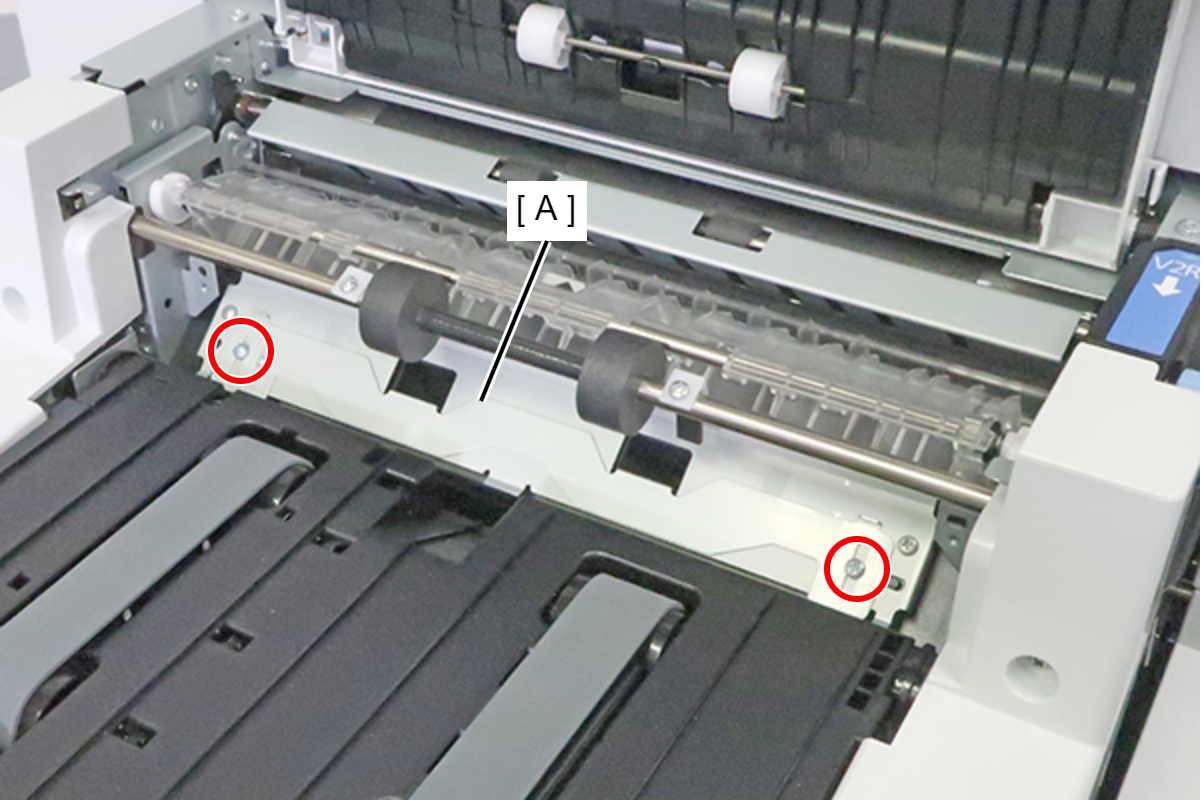

  3. 松开导纸轨（A）的2颗螺丝。

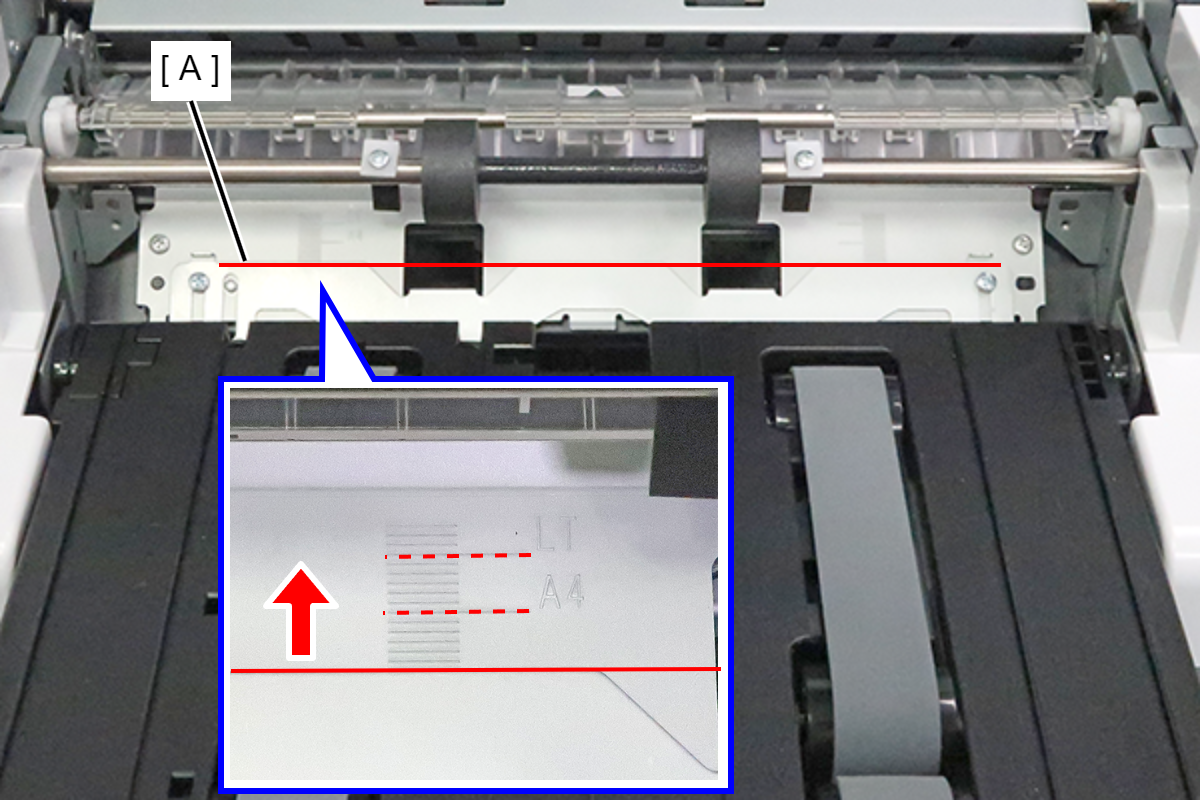

  4. 将导纸轨的顶部边缘（A）对齐要使用的纸张大小，然后拧紧2颗松开的螺丝使导纸轨固定。

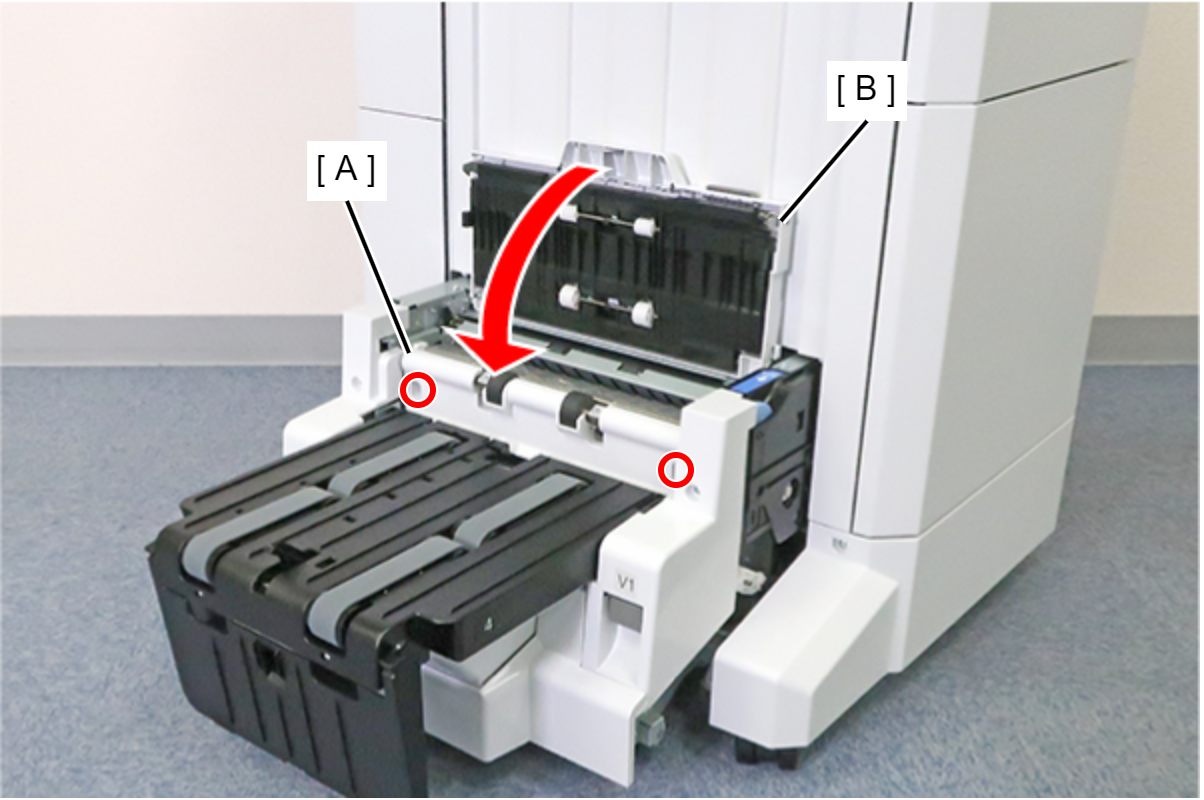

  5. 安装盖（A），用2颗螺丝固定，然后放下V2盖（B）。

    • :3x8DC/P
操作检查

安装鞍式装订单元时，请检查以下操作。

  • 鞍式装订收纸
  • 对折收纸
  • 三折收纸
  1. 启动服务支持模式。
  2. 选择[07 Installation Setting / Operation Check]（07安装设置/操作检查）。
  3. 选择[Operation Check(Floor FIN)]（操作检查（落地式FIN））。
  4. 选择[Saddle Stack]（鞍式收纸）。

  5. 选择[Paper Tray]（纸盘）。

  6. 选择要使用的纸盘。
  7. 选择[Paper Size]（纸张大小）。

  8. 选择要使用的纸张大小。
  9. 选择[Number of Sheets]（张数）。

  10. 输入要送入的张数并按[OK]（确定）。

  11. 按[Execution]（执行）并检查操作结果。


Note / 補足

按照相同步骤确认以下操作，并确认其工作正常。

  • 对折收纸
  • 三折收纸
