打印头和泵附件运输部件无法脱离

运输主机时，需要安装打印头和泵附件的运输部件。如果运输后忘记拆下此部件而打开电源，打印头单元和泵附件单元会与此部件相互干扰，造成致命错误。在这种情况下，可以通过拆下运输部件来解决致命错误，但因机械状态而异，可能无法拆下运输部件。在这种情况下，需要按照以下步骤，改变打印头单元和泵附件单元的位置。


Note / 補足
  • 发生的致命错误如下。
    • 如果忘记拆下打印头运输部件：与HED PID错误相关（000840/000841/000842/000843/000844）
    • 如果忘记拆下泵附件运输部件：与CAP PID错误相关（000500/000501/000502/000503/000504）


检查设备状态时

  1. 关闭电源，检查是否可以拆下打印头和泵附件的运输部件。

    Note / 補足
    • 打印头运输部件
      打开前盖，握住运输部件的手柄向前拉，同时左右摇动。

    • 泵附件运输部件

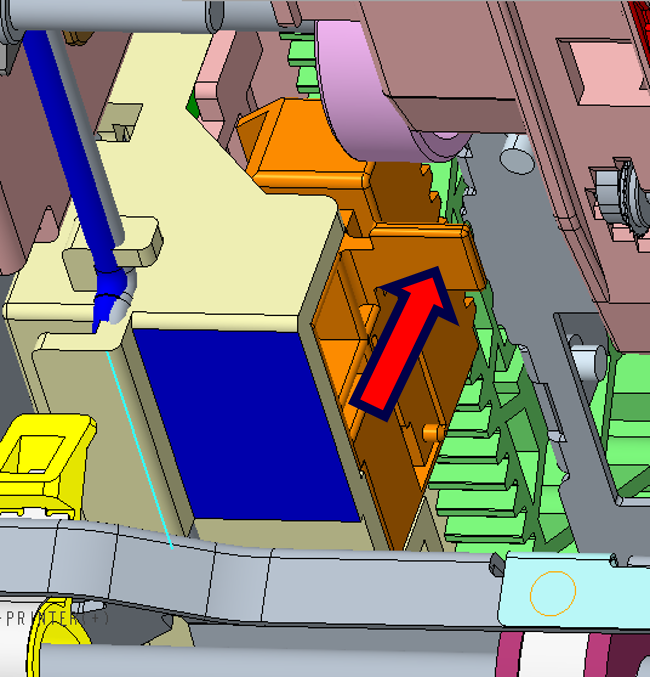

      打开右门单元和皮带单元，将运输部件的手柄向后推。

  2. 按照无法拆下的运输部件，改变打印头单元或泵附件单元的位置。



泵附件运输部件无法脱离

  1. 拆下2颗螺丝，然后拆下左前盖（A）。(S7:)
    • S7:C.B.STITE(P4), SCREW, 3X10, F/ZN3C

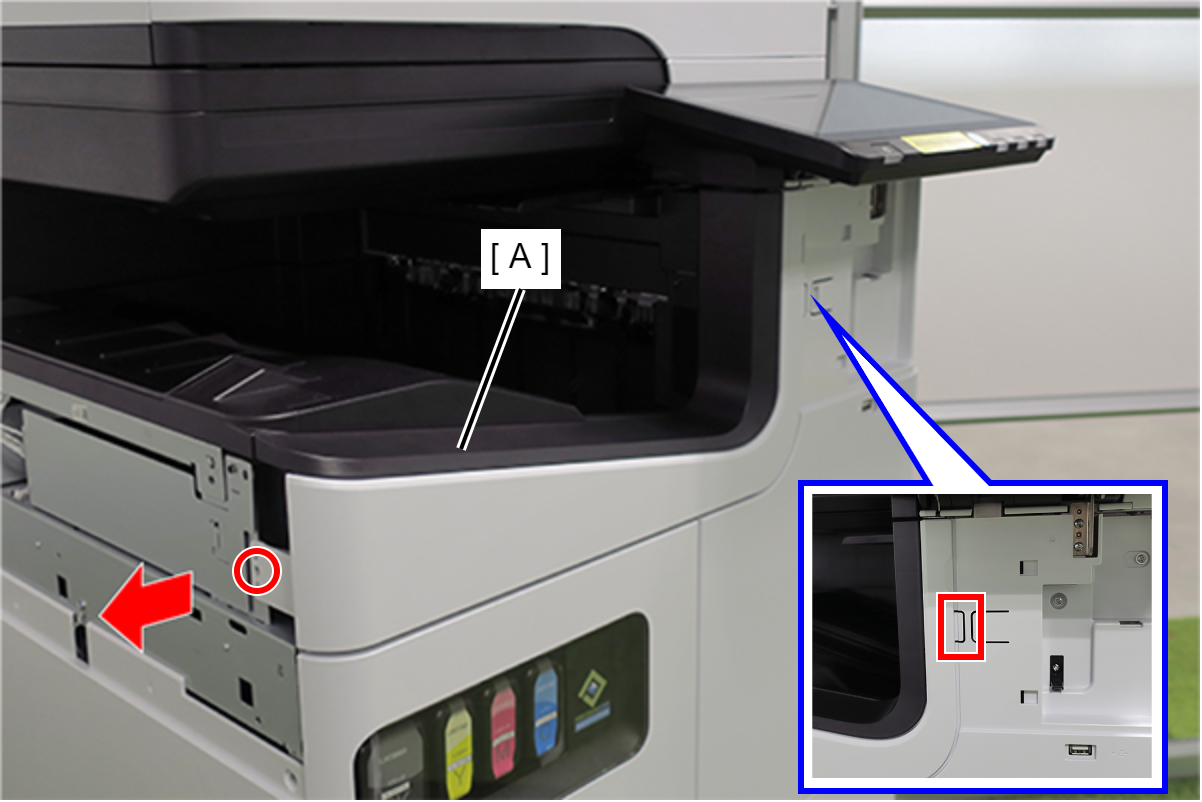

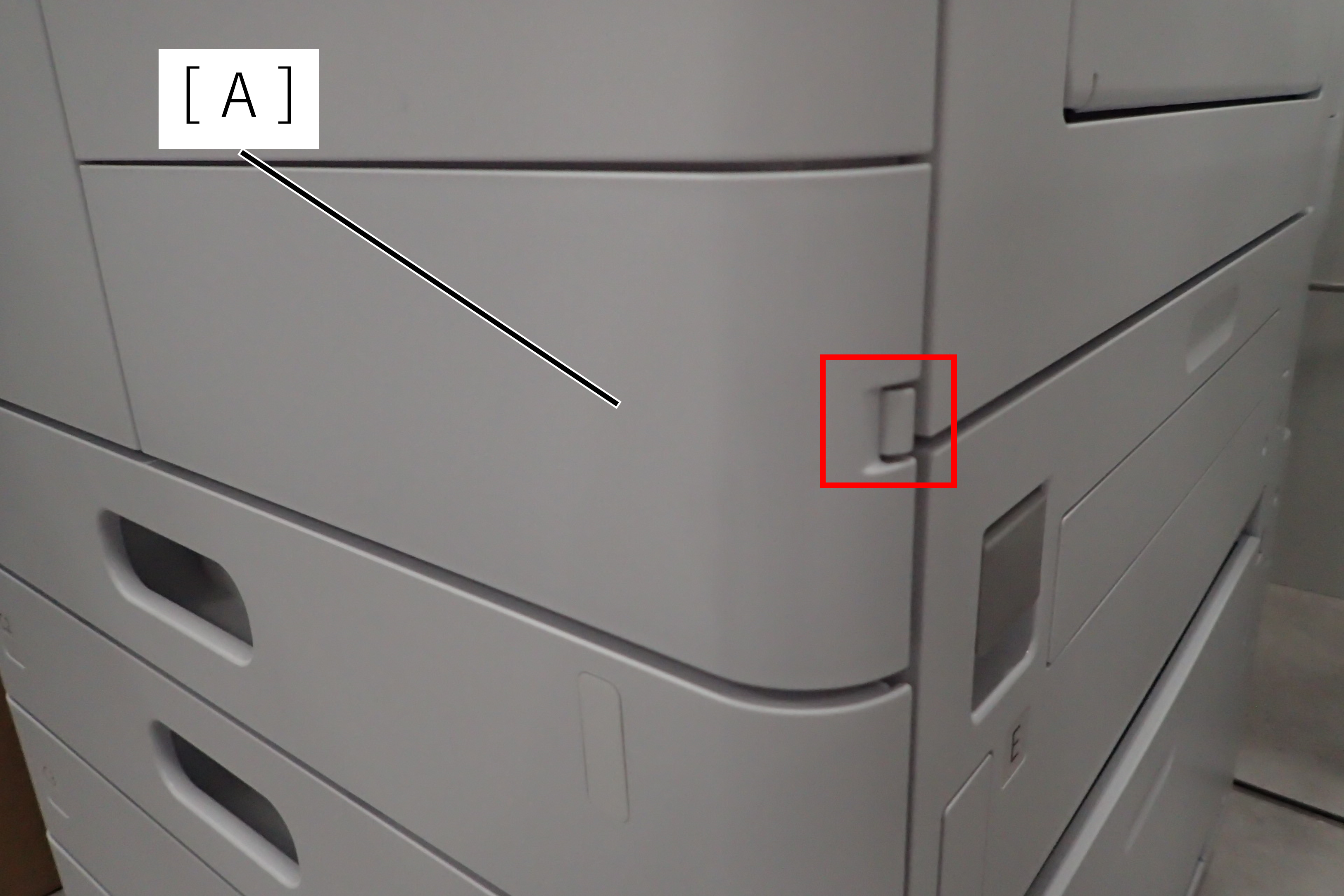

  2. 拆下1颗螺丝，在按卡钩的同时沿箭头方向拆下前上盖（A）。(S7:)

    • S7:C.B.STITE(P4), SCREW, 3X10, F/ZN3C

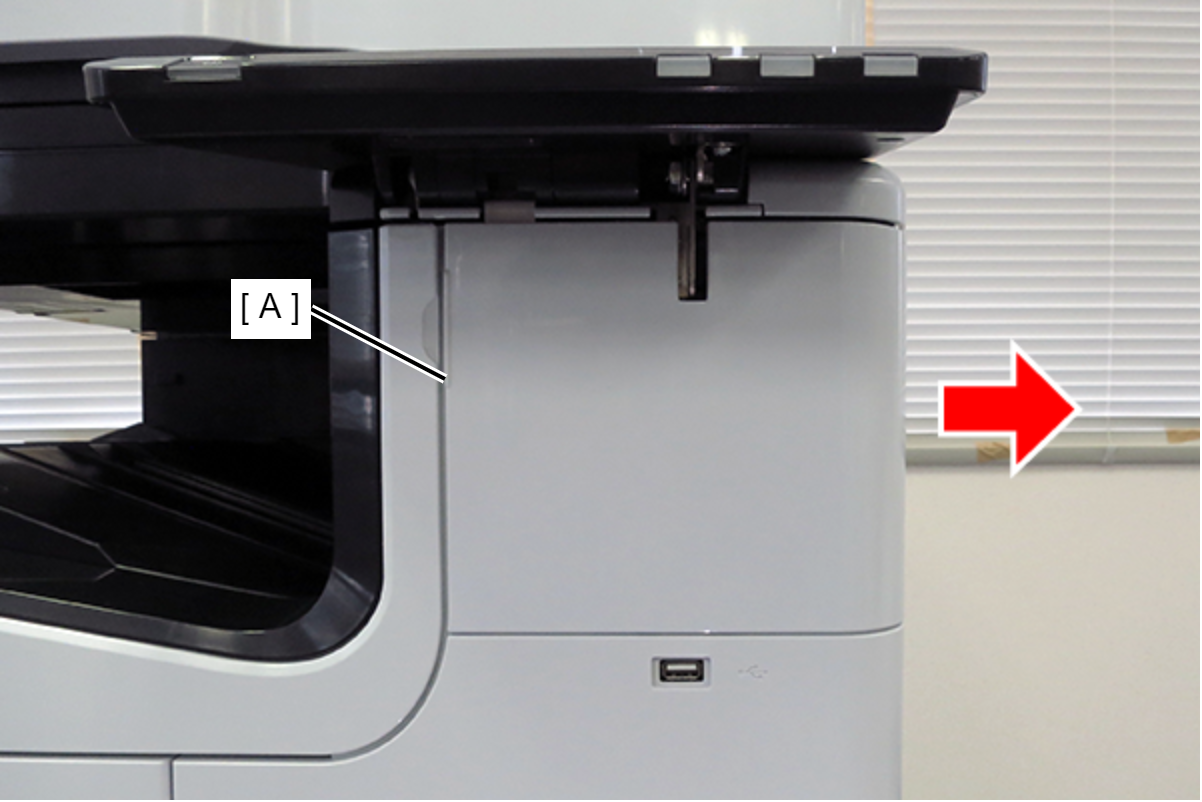

  3. 沿箭头方向滑动前上装饰盖（A）将其拆下。
  4. 从主机拆下前下外罩（A）。

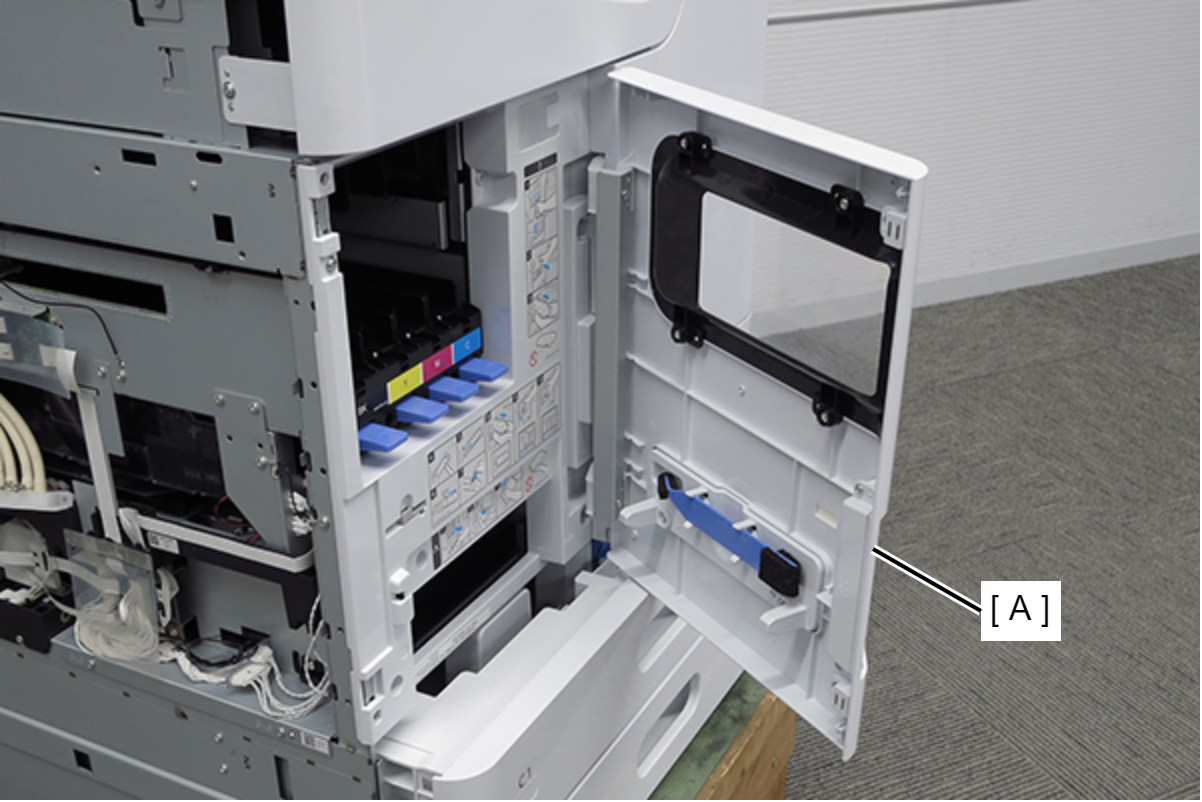

  5. 打开前盖（A）。

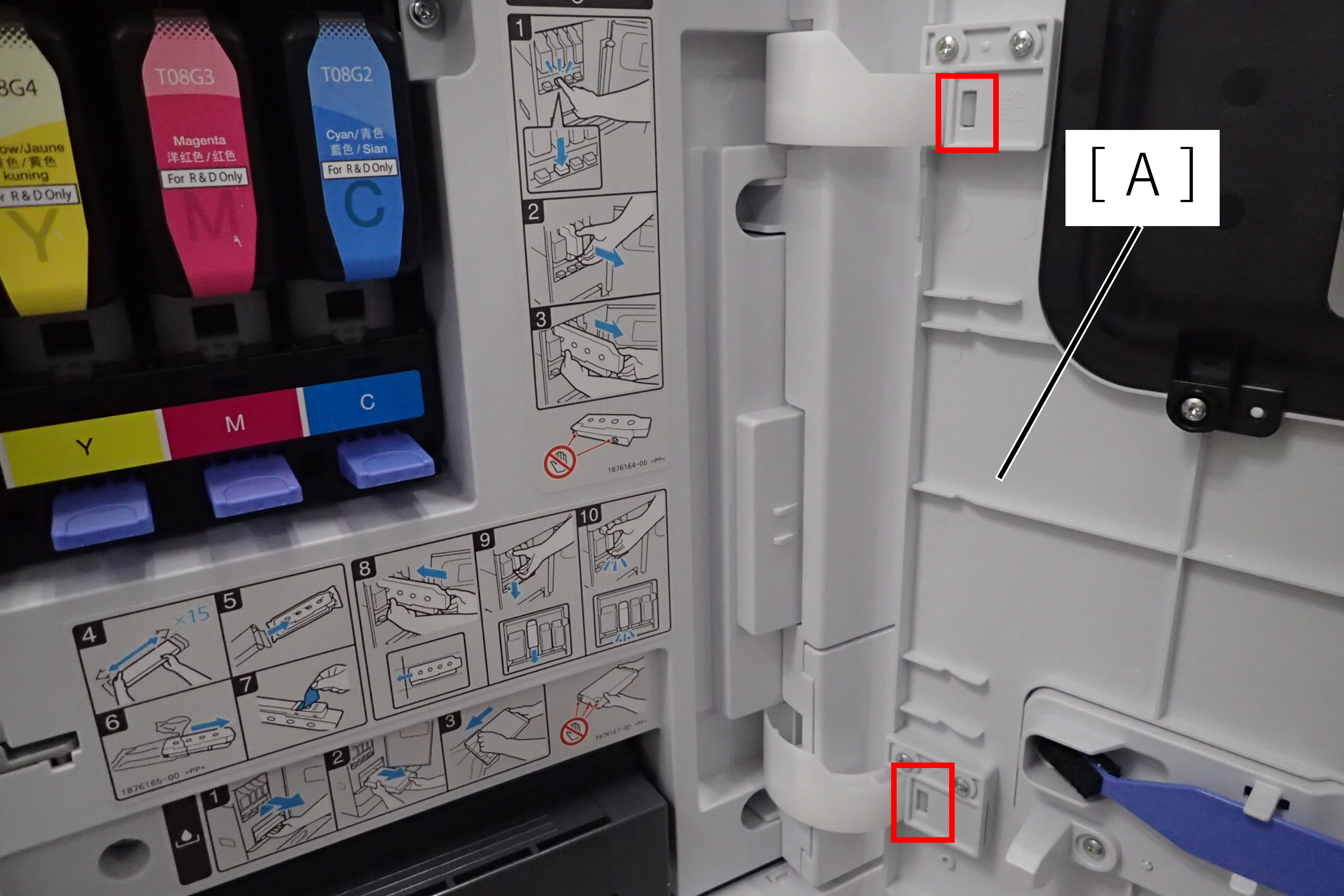

  6. 推前盖（A）上的卡钩，拆下前盖（A）。

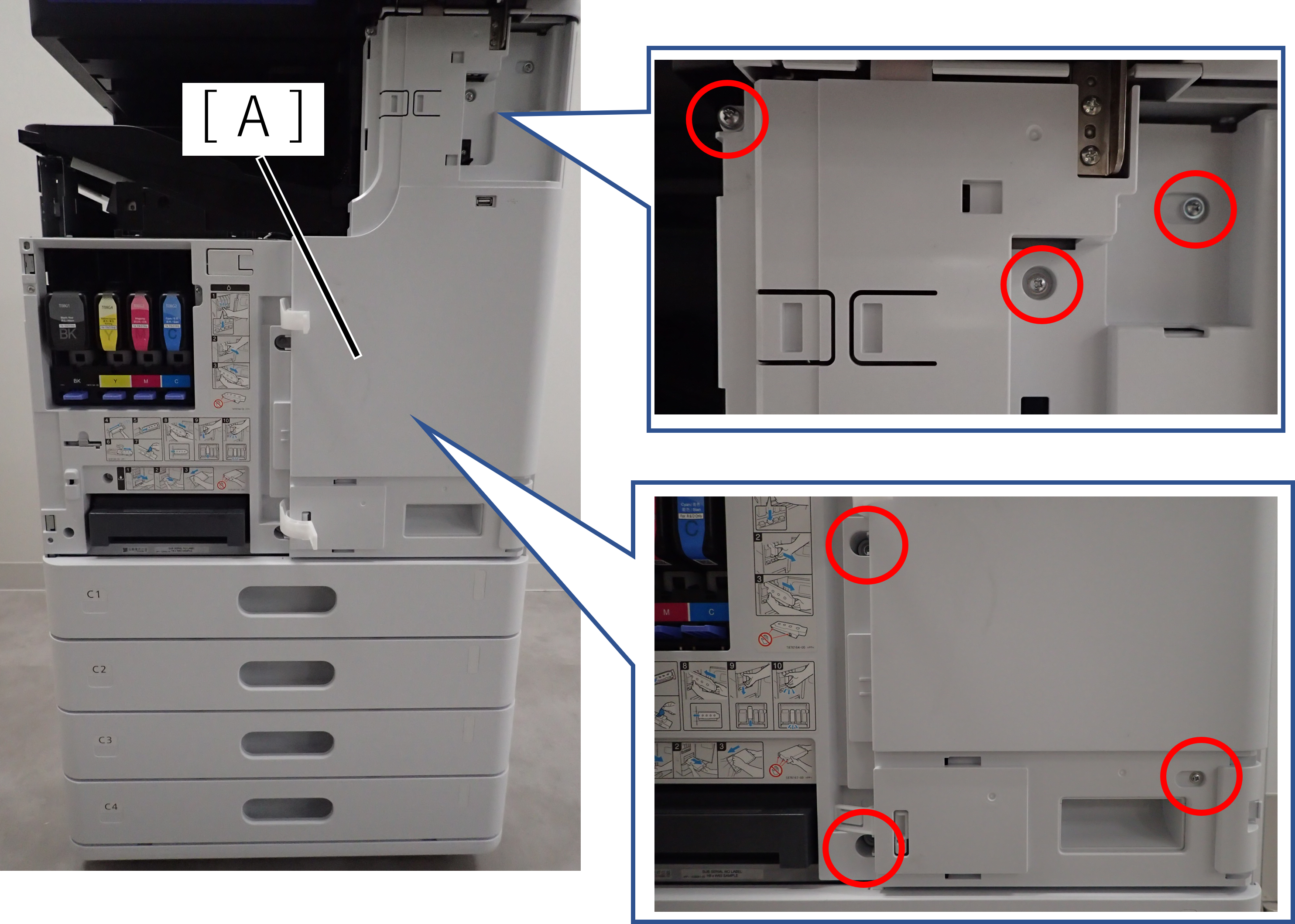

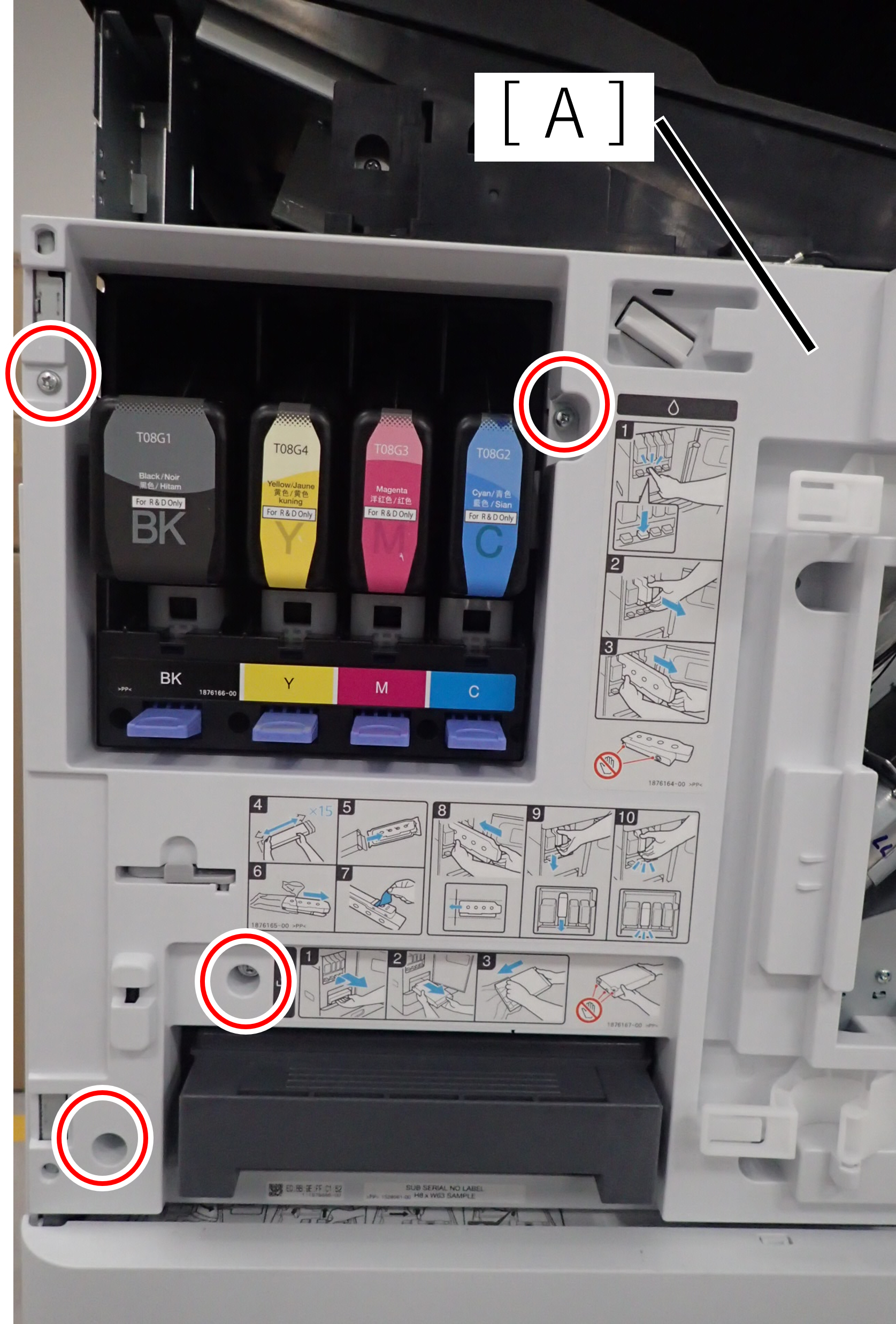

  7. 拆下6颗螺丝，然后拆下右前盖（A）。
  8. 拆下4颗螺丝，然后拆下左前盖（A）。

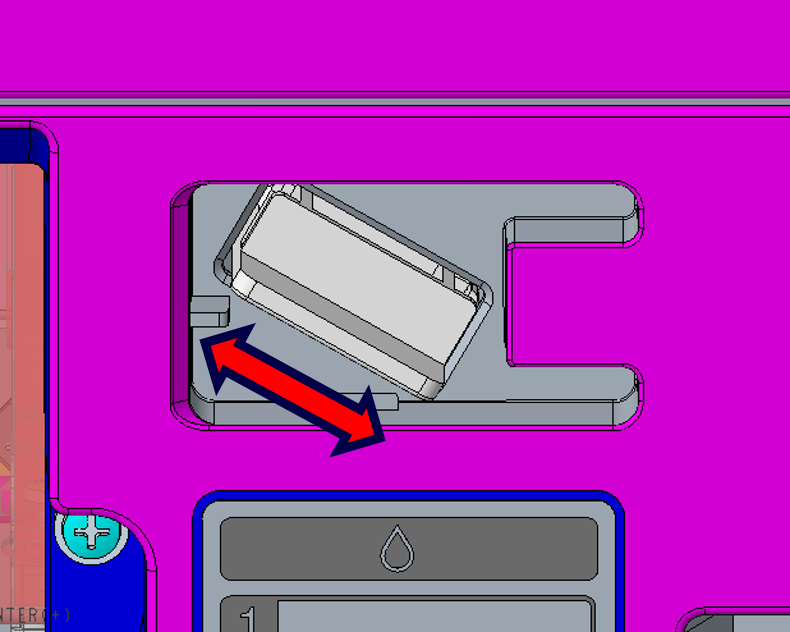

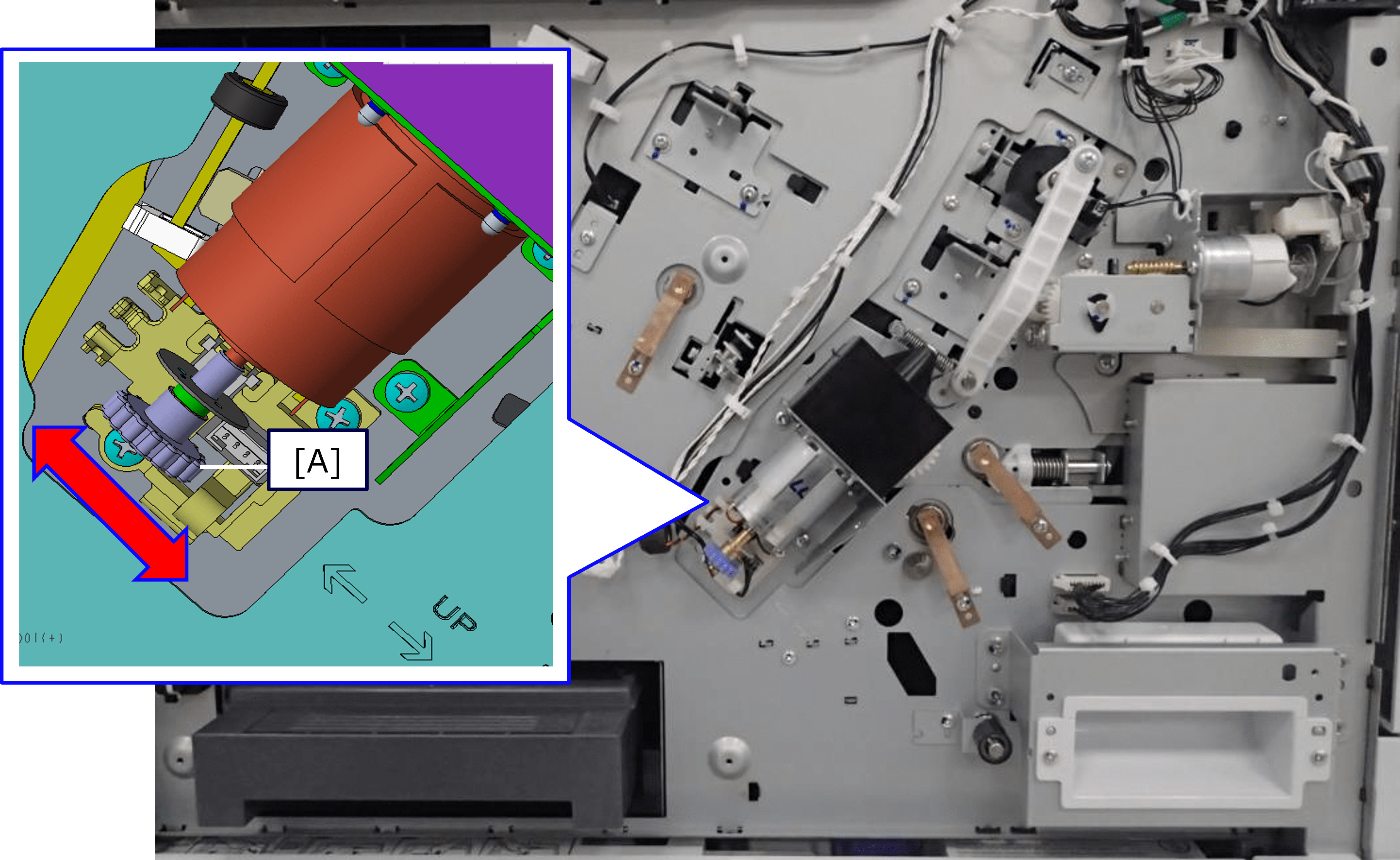

  9. 转动泵附件驱动电机的刻度盘（A），改变泵附件单元的位置。

    1. 顺时针（UP方向）转动刻度盘1/4圈。如果转不动，则逆时针旋转1/4圈。
    2. 尝试拆下打印头的运输部件。如果无法拆下，再旋转1/4圈。
    3. 之后不断重复，直至脱离。
  10. 顺时针（UP方向）转动刻度盘1/4圈。如果转不动，则逆时针旋转1/4圈。
  11. 尝试拆下打印头的运输部件。如果无法拆下，再旋转1/4圈。
  12. 之后不断重复，直至脱离。


打印头运输部件无法脱离

  1. 拆下4颗螺丝，然后拆下副右盖（A）。(S7:)
    • S7: C.B.STITE(P4), SCREW, 3X10, F/ZN3C

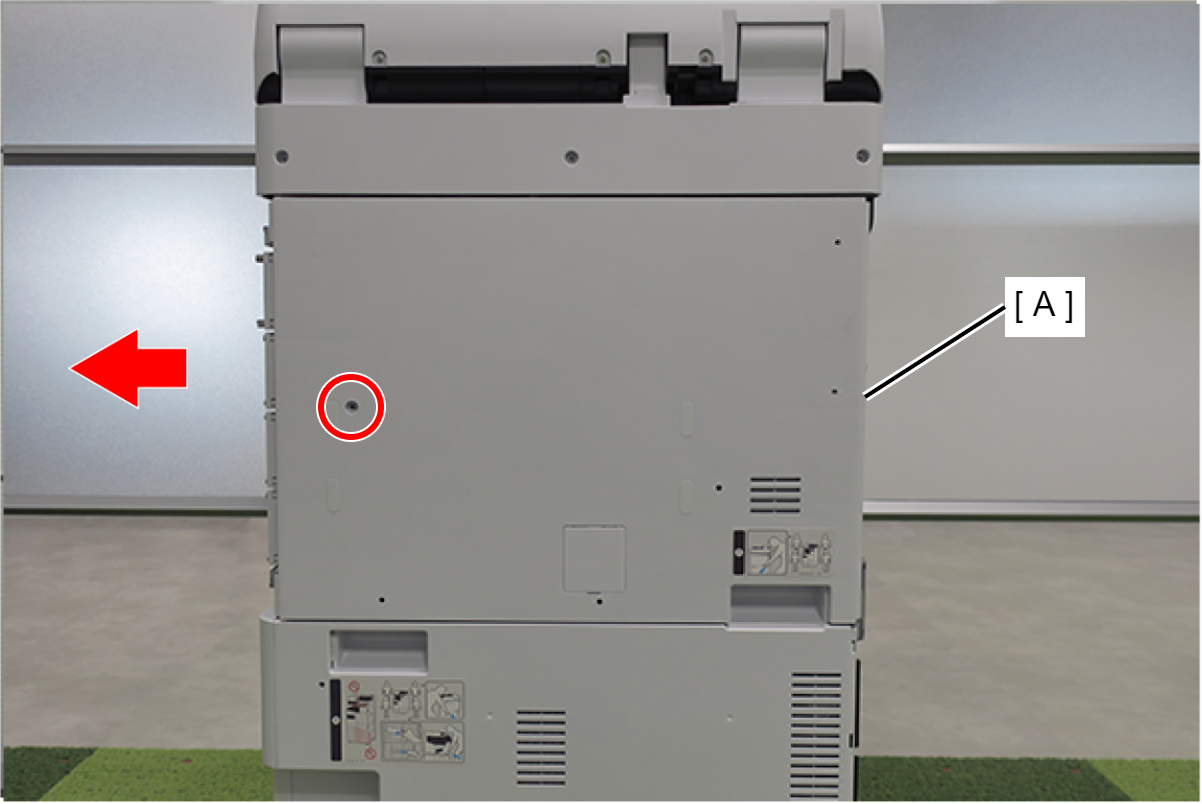

  2. 拆下1颗螺丝，沿箭头方向滑动后盖（A）将其拆下。(S7:)

    • : 3x10DC/P
    Assembly / 組み立て

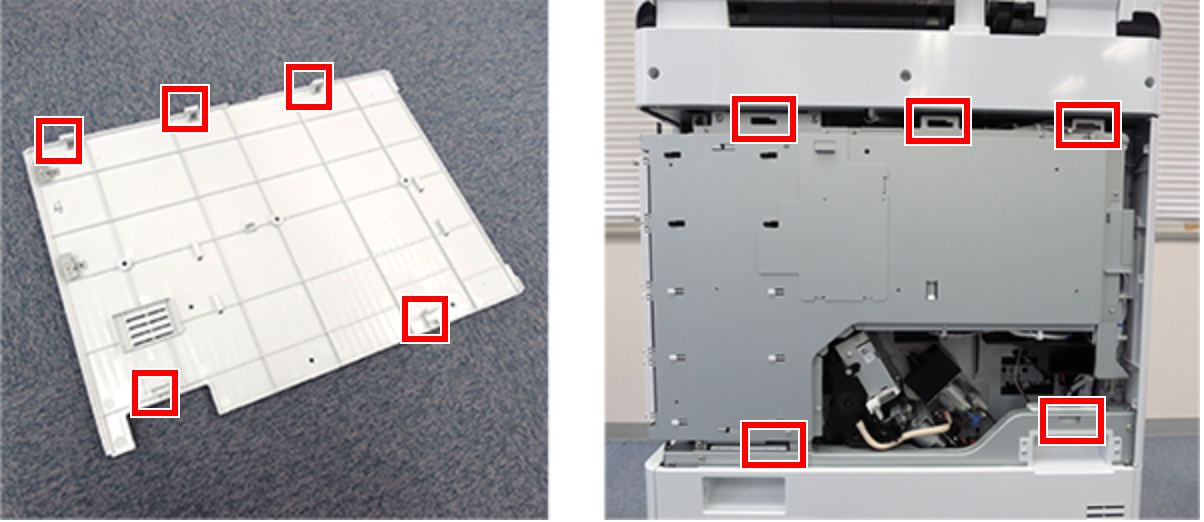

    将后盖上的5个卡钩对齐主机上的5个孔，然后安装。

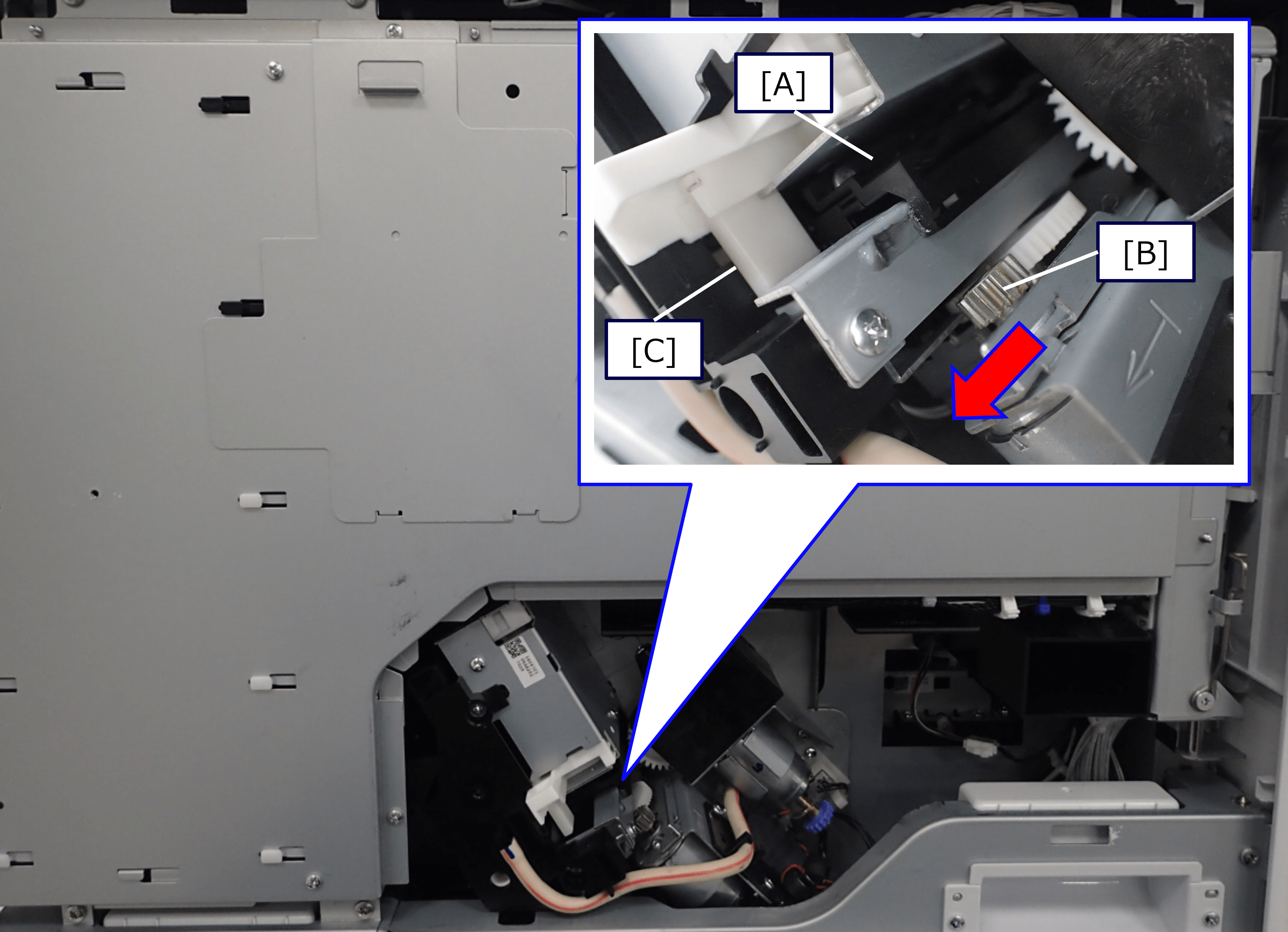

  3. 将清洁刮片组件（A）的驱动齿轮（B）向前转动，使清洁刮片组件从主体内部移到框架外侧。

    Check Point / チェックポイント
    • 移动清洁刮片组件（A），直至其接触清洁器组件的杆（C）。
    • 因产品情况而异，可能不需要移动清洁刮片组件。

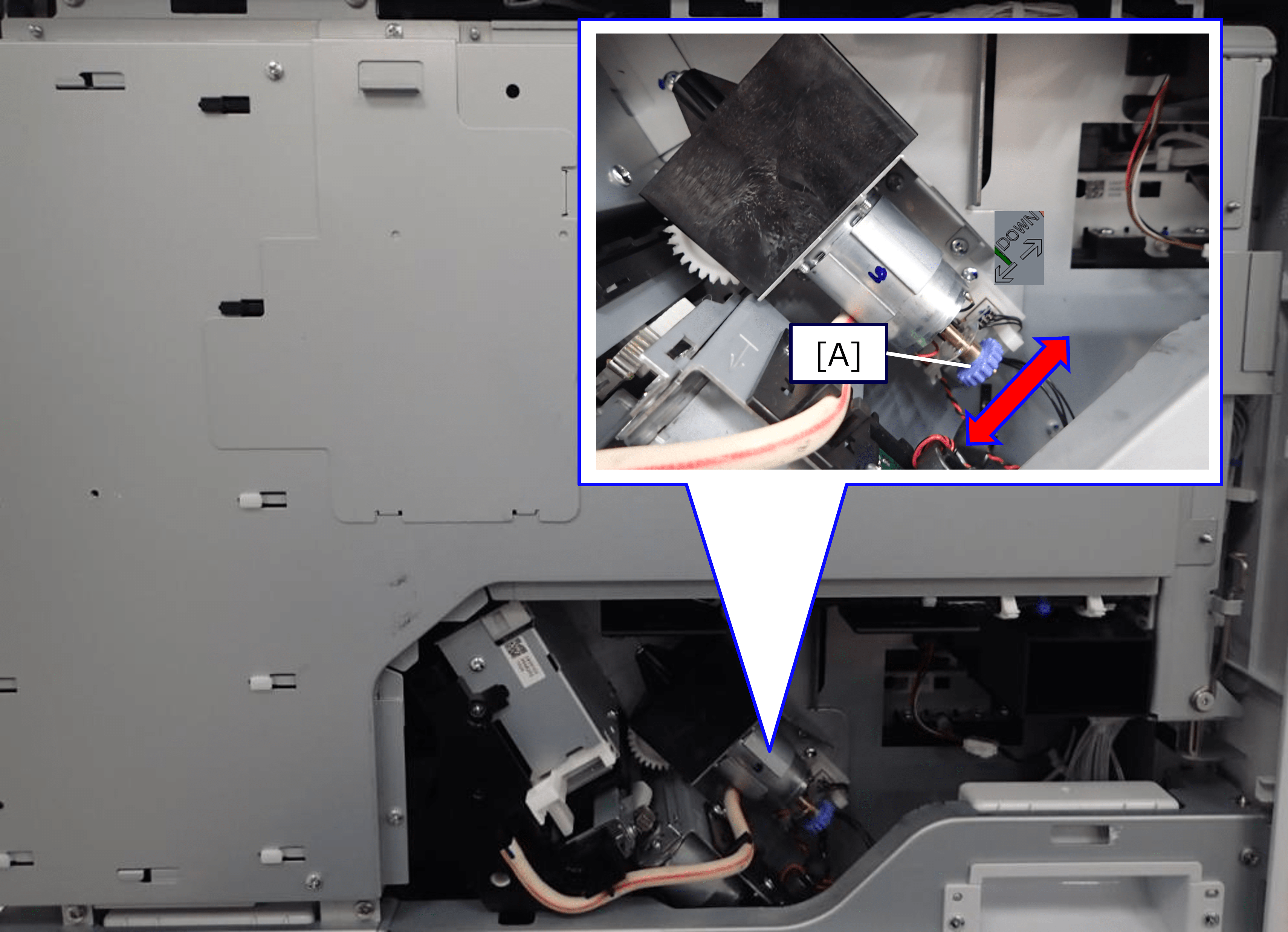

  4. 转动打印头驱动电机的刻度盘（A），改变打印头单元的位置。

    1. 顺时针（DOWN方向）转动刻度盘1/4圈。如果转不动，则逆时针旋转1/4圈。
    2. 尝试拆下打印头的运输部件。如果无法拆下，再旋转1/4圈。
    3. 之后不断重复，直至脱离。
  5. 顺时针（DOWN方向）转动刻度盘1/4圈。如果转不动，则逆时针旋转1/4圈。
  6. 尝试拆下打印头的运输部件。如果无法拆下，再旋转1/4圈。
  7. 之后不断重复，直至脱离。
