鞍式装订单元的附带项目和开箱步骤

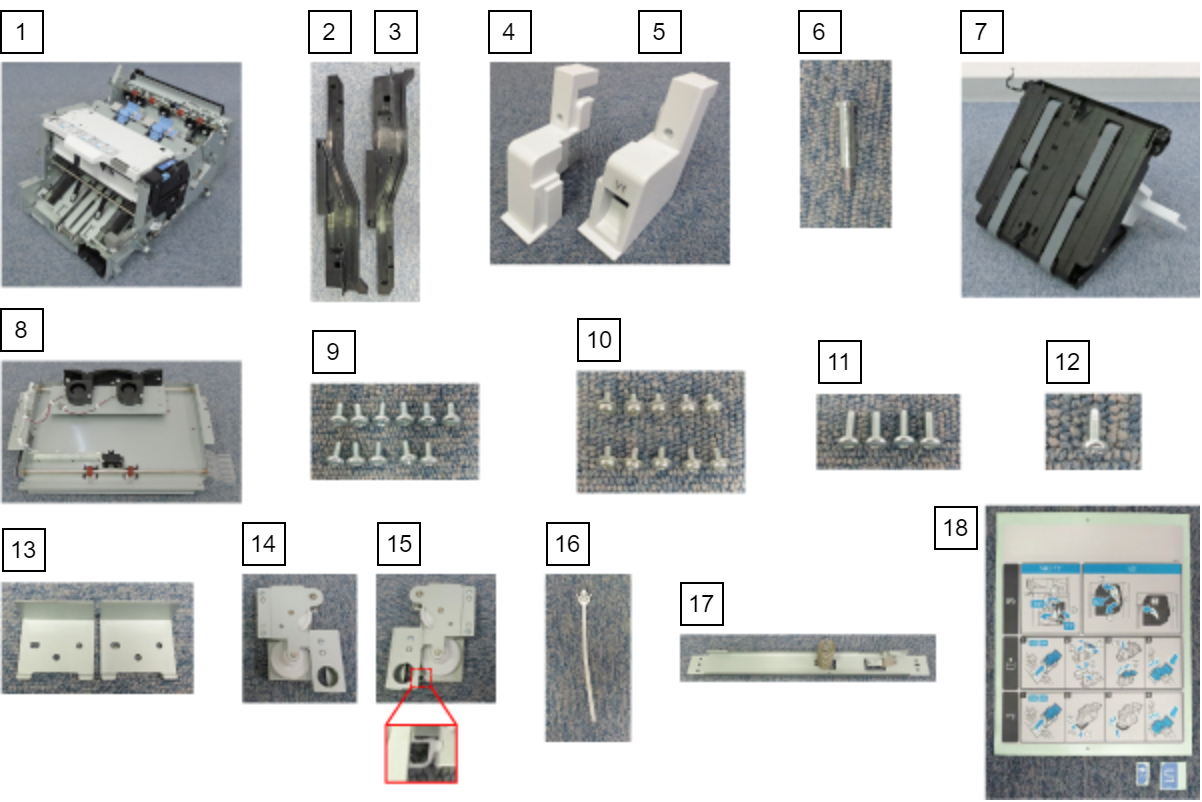

附带项目

编号附带项目数量
1鞍式装订单元1
2前轨1
3后轨1
4后侧盖1
5 前侧盖1
6电缆支架螺丝1
7鞍式装订托盘单元1
8进纸单元至束线座1
9螺丝M4 × 811
10组合螺丝M3 x 810
11螺丝M4 × 124
12螺丝M3 × 81
13托盘止动板2
14前托盘支架1
15后托盘支架1
16扎带1
17加强板1
18说明标签1
开箱步骤
要准备的项目
  • 手套
  • 刀具
最少工人数

2人

Caution / 注意

开箱前，请务必检查以下注意事项。

  • 开始工作前，所有工人必须阅读开箱步骤。
  • 请穿着易于活动的衣物、佩戴手套和穿着安全靴，并小心操作以防受伤等。
  • 请在足够的工作空间内工作
  • 工作时的姿势应不容易使身体受到负荷，如果在工作过程中感到负荷过大，应立即停止工作。
开箱步骤
  1. 拆下胶带，打开顶盖。

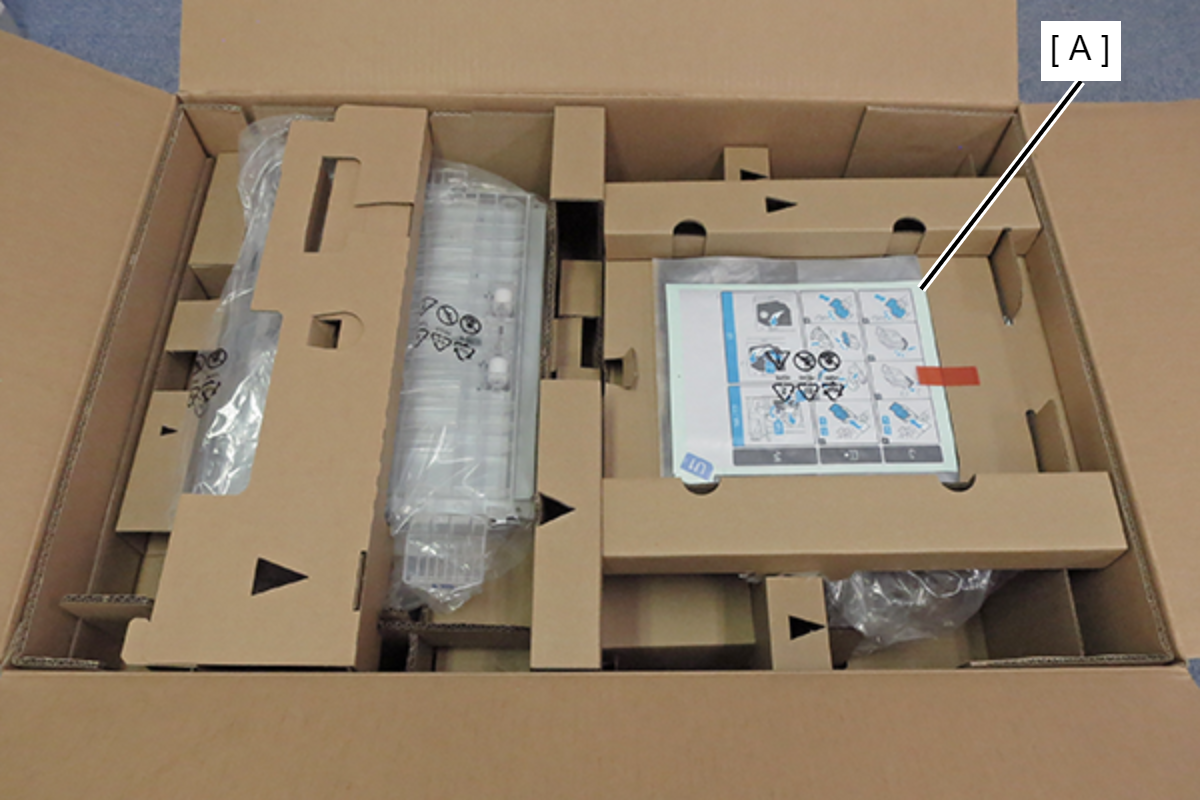

  2. 拆下说明标签（A）。

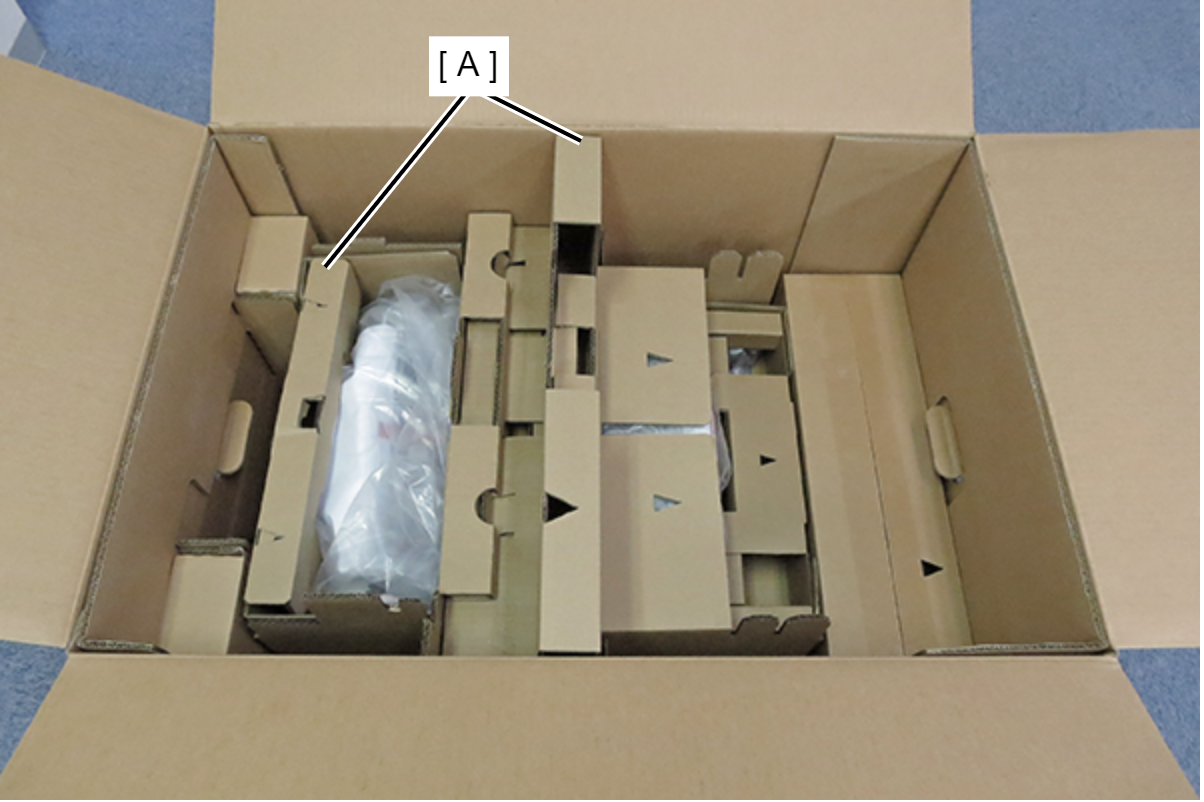

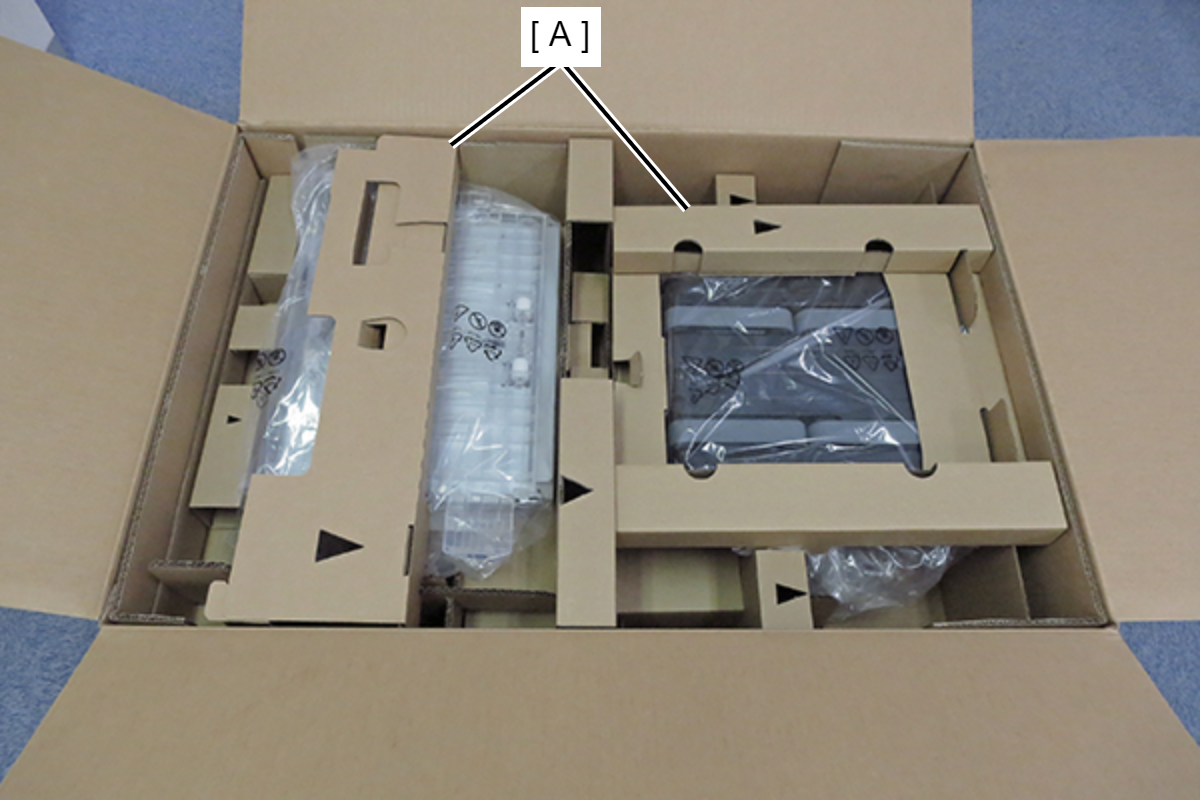

  3. 拆下两块包装材料（A）。

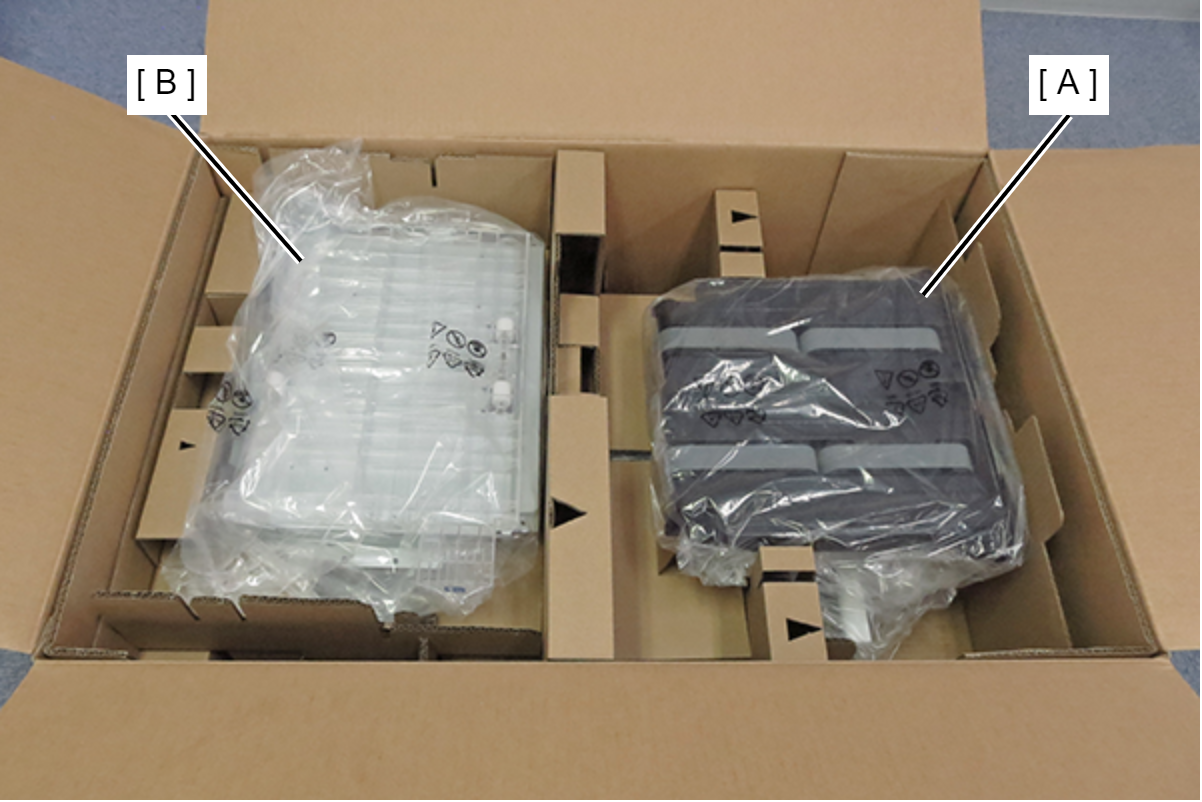

  4. 拆下鞍式装订托盘单元（A）和鞍式装订传输单元（B）。
  5. 取出3块包装材料。

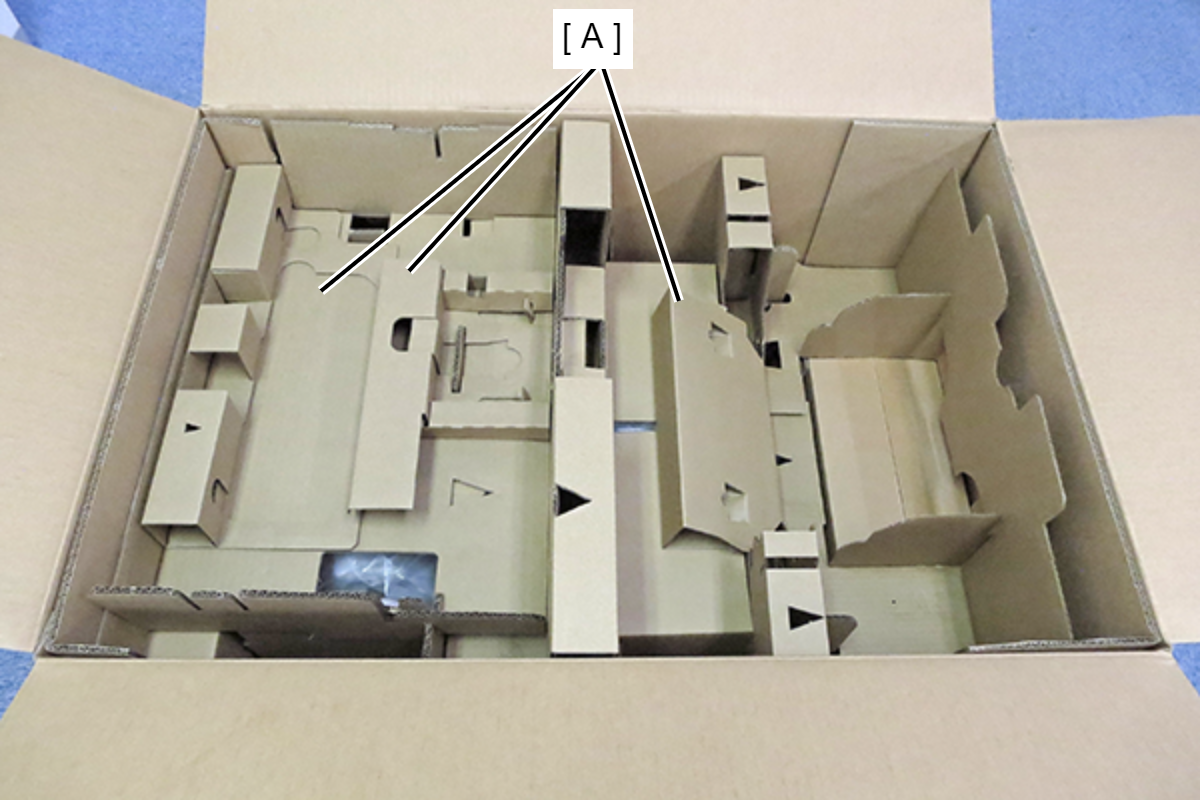

  6. 拆下两块包装材料（A）。
  7. 从包装材料取下两个卡钩（A）并抬高手柄。

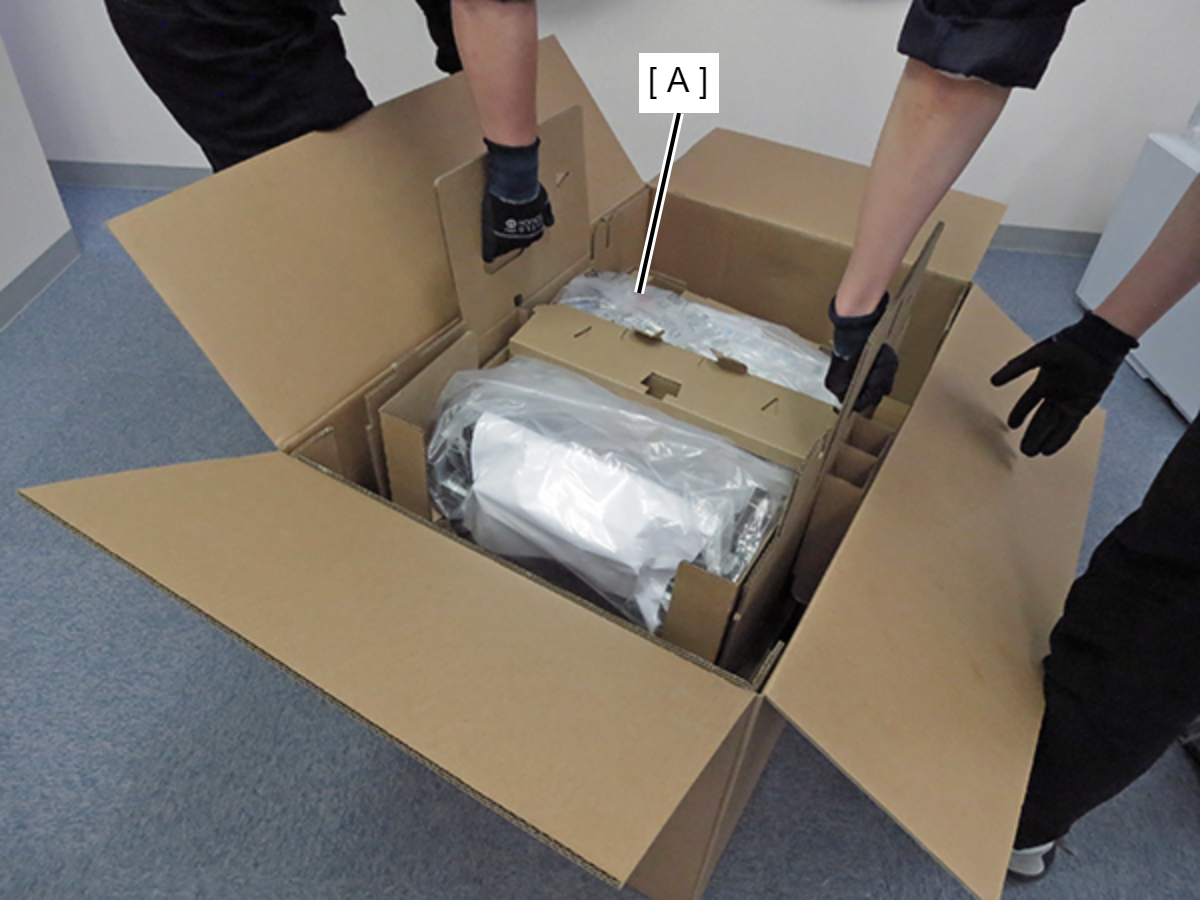

  8. 由两人握住手柄，从包装箱取出鞍式装订单元（A）。

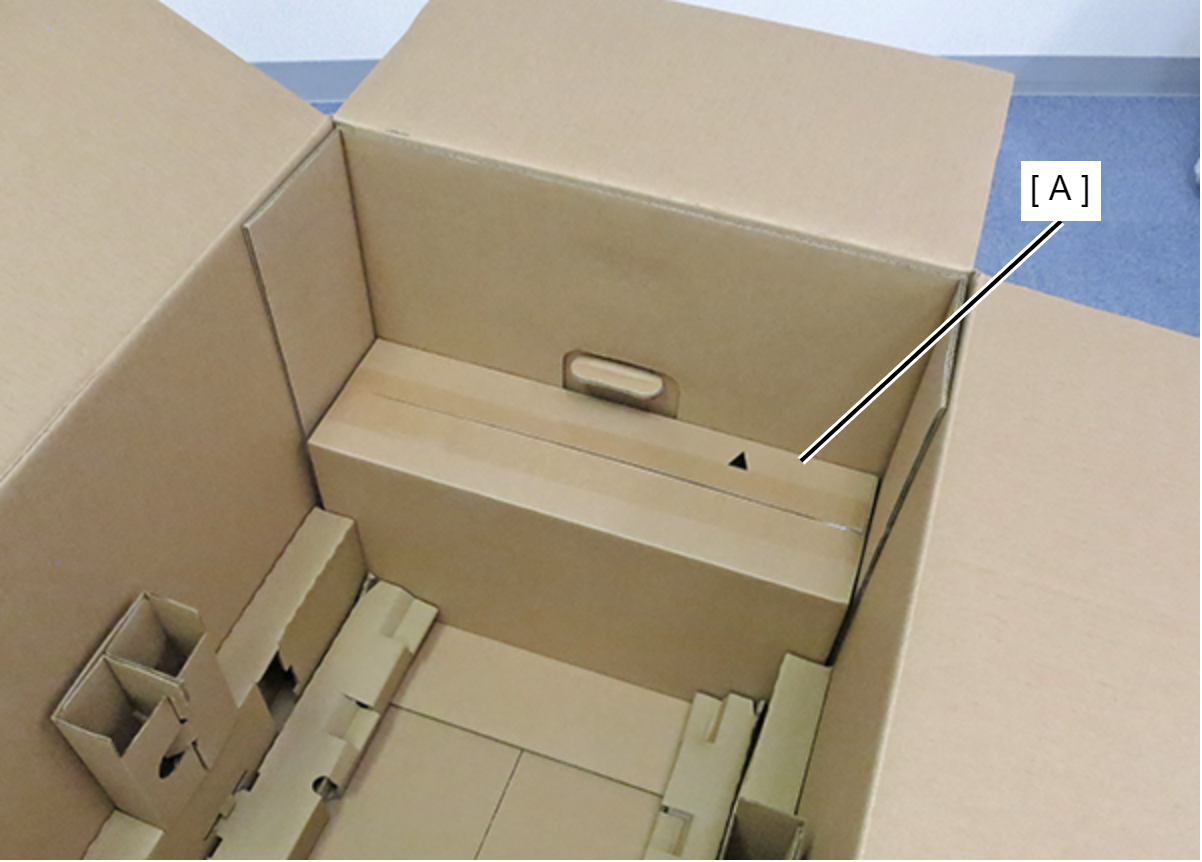

  9. 取出含有小包装的箱子（A）。

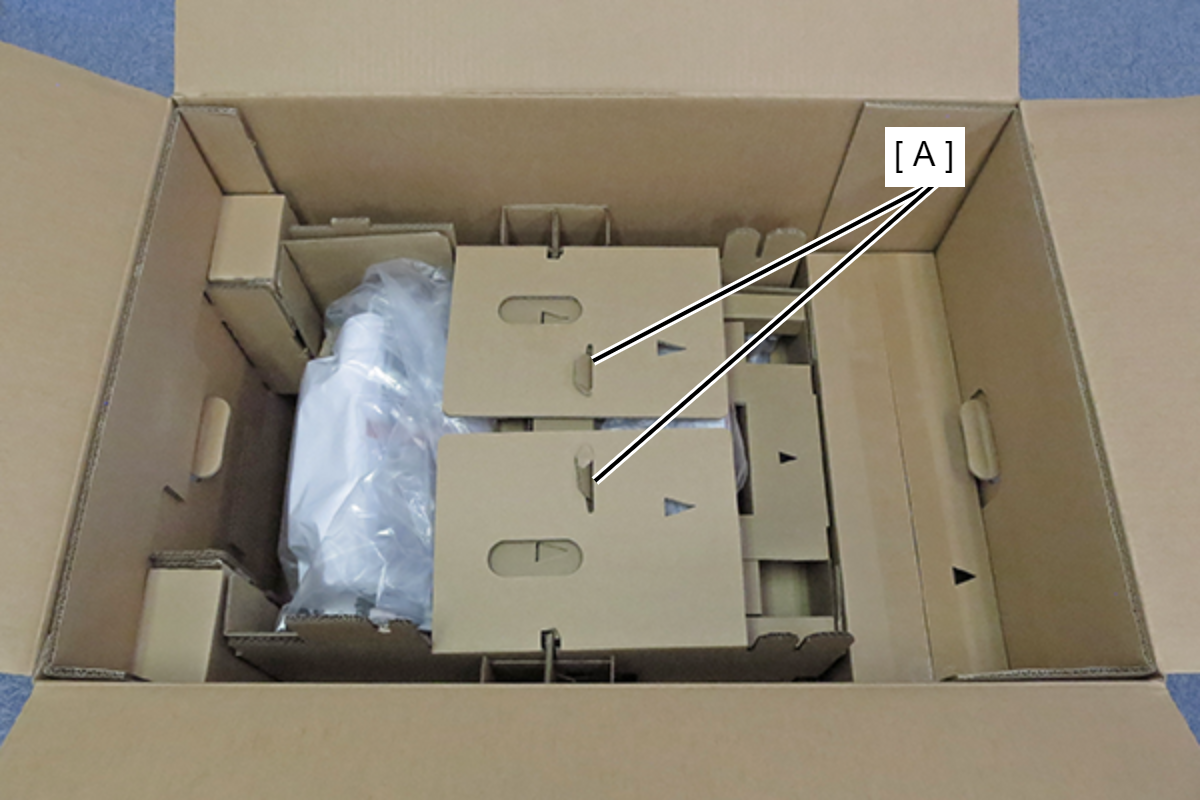

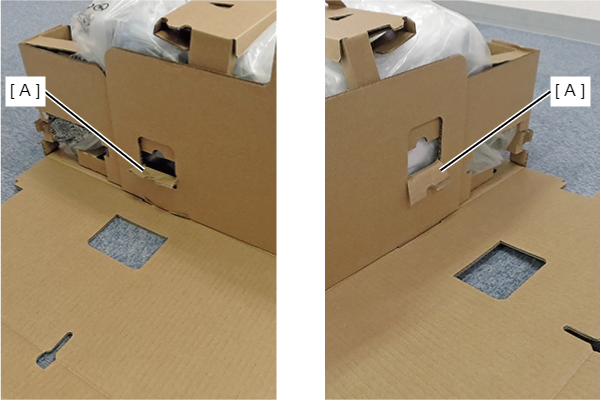

  10. 从包装材料取下两个卡钩（A）。

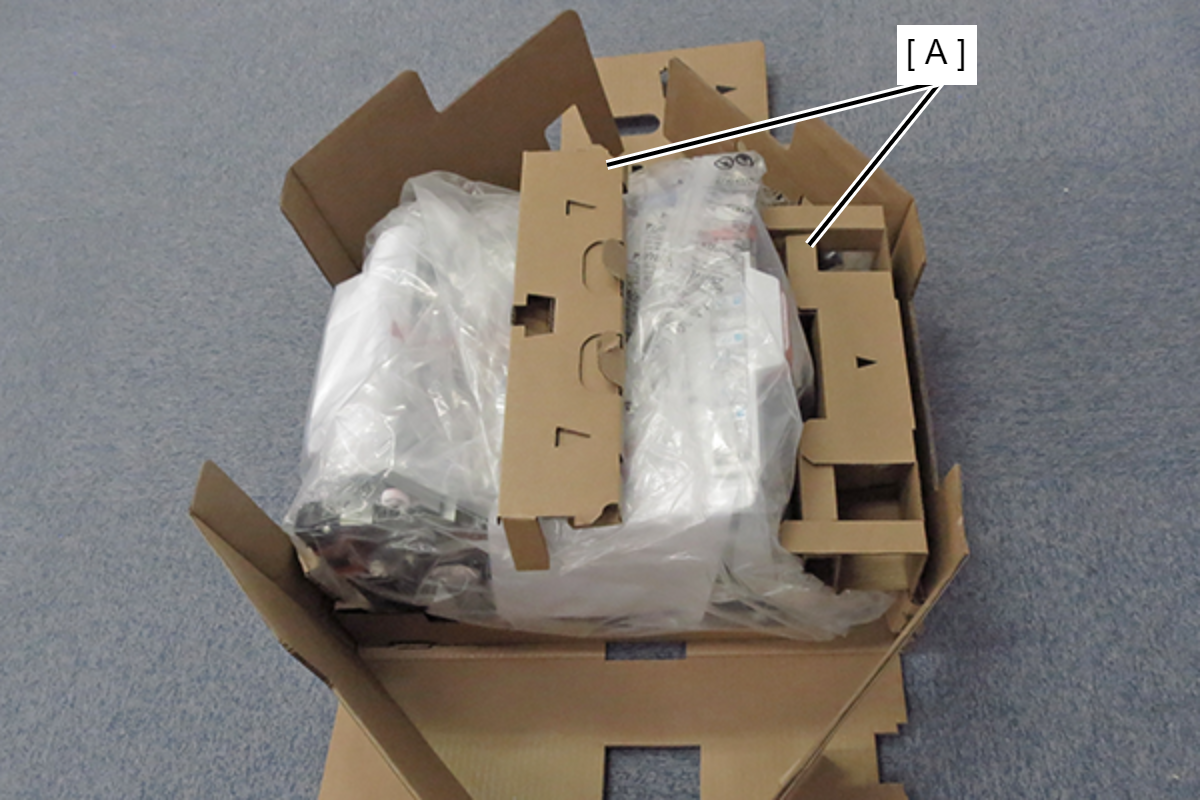

  11. 展开包装材料，并拆下两块包装材料（A）。

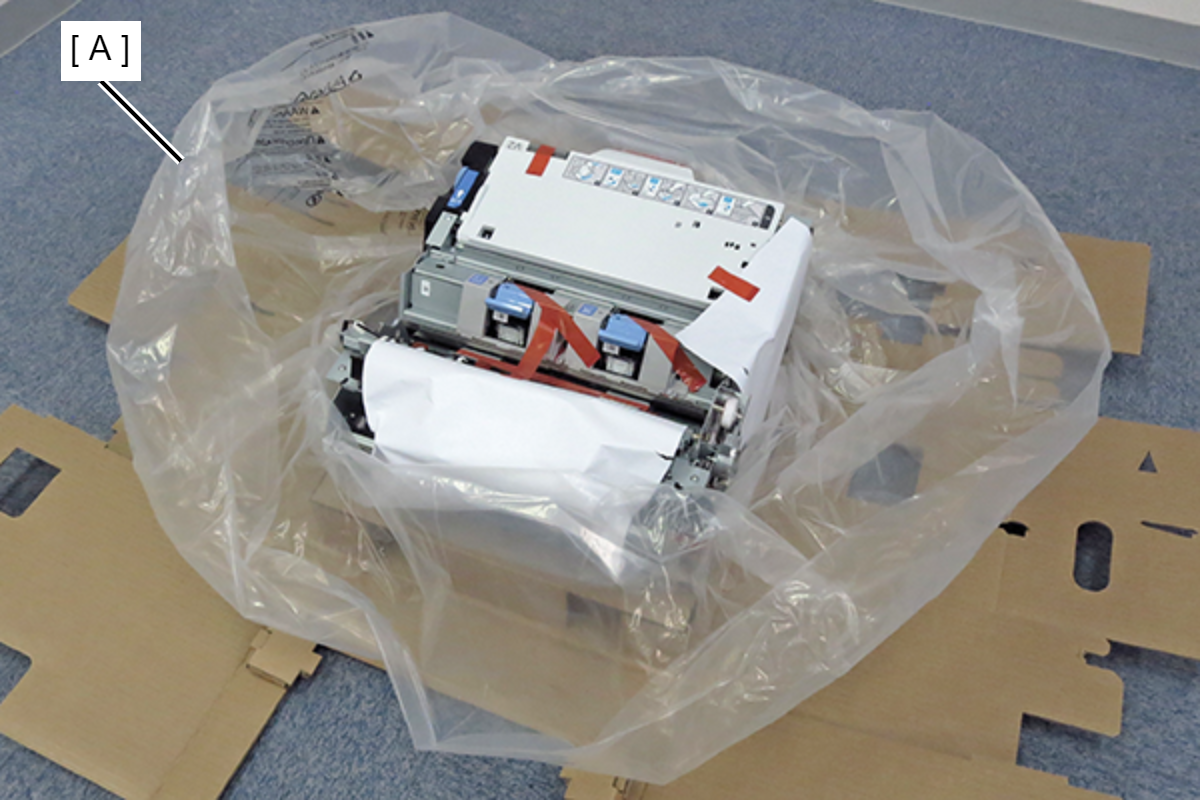

  12. 展开塑料袋（A）。
  13. 抬起鞍式装订单元，将其降到地面上。


    Check Point / チェックポイント

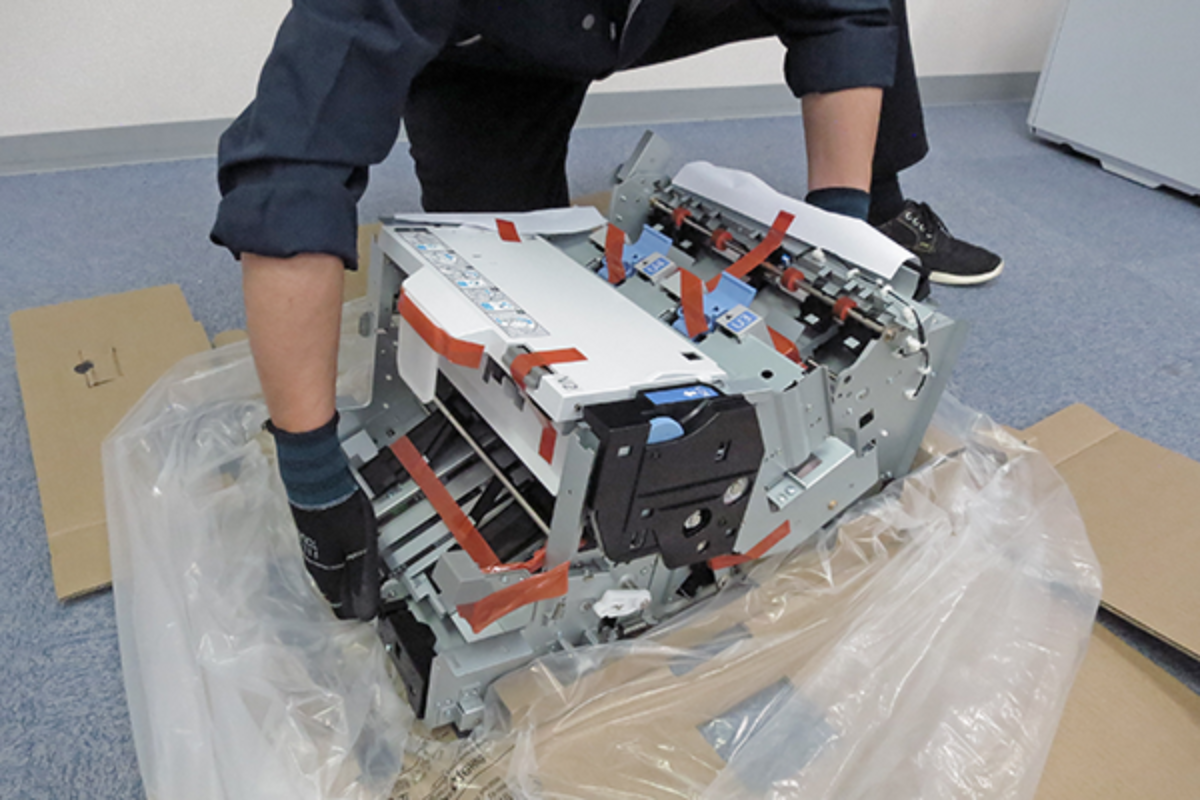

    抬起鞍式装订单元时，握住图中所示位置。

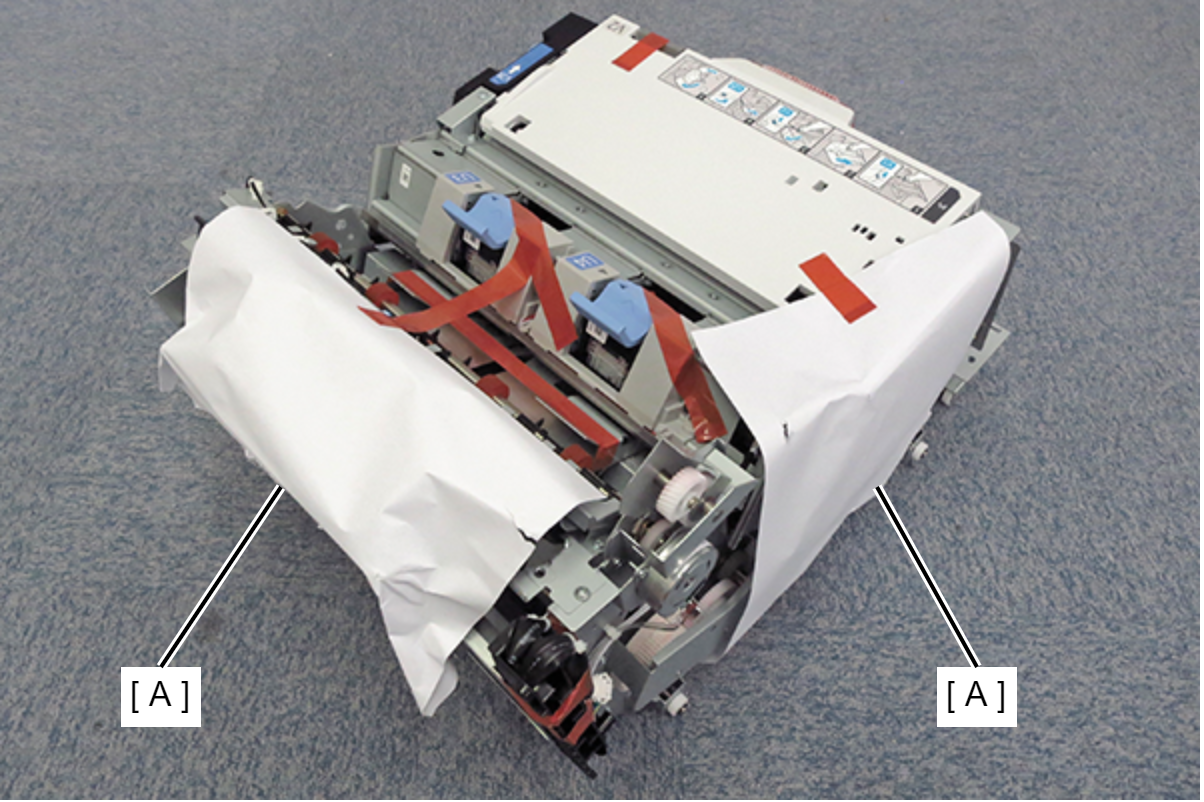

  14. 撕掉胶带，取出2张保护纸（A）。
  15. 撕掉胶带，取出保护板（A）。
  16. 撕掉胶带，取出2块齿轮保护板（A）。


    Caution / 注意

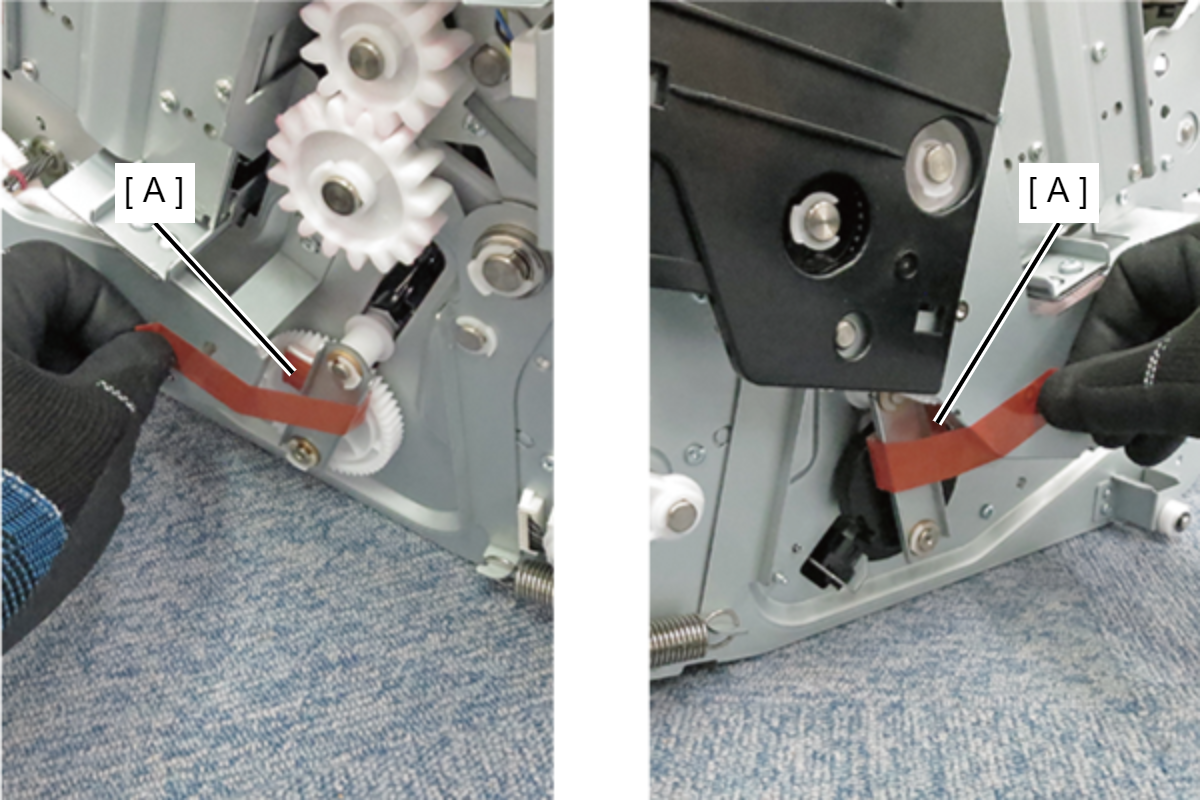

    固定电缆支架的2条胶带（A）会在安装过程中拆掉，所以开箱过程中不要拆掉这些胶带。

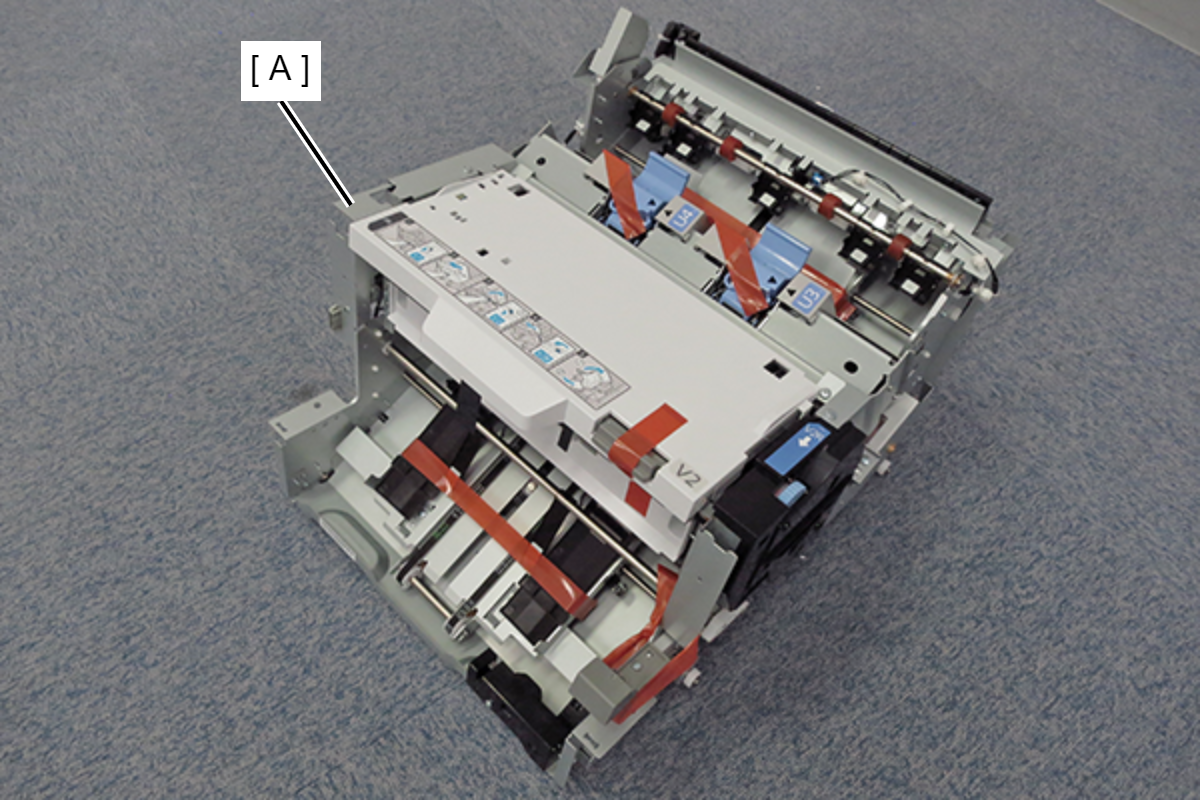

  17. 从鞍式装订单元（A）撕掉并除去剩余的胶带。

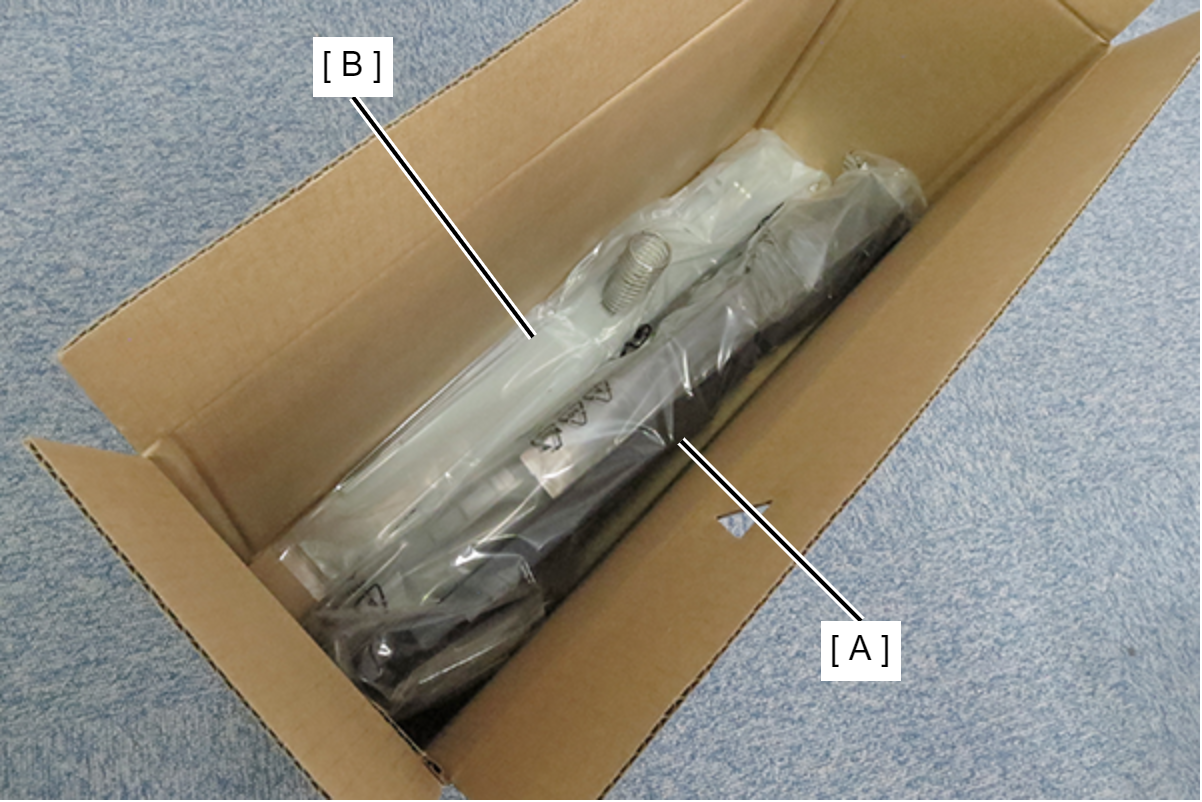

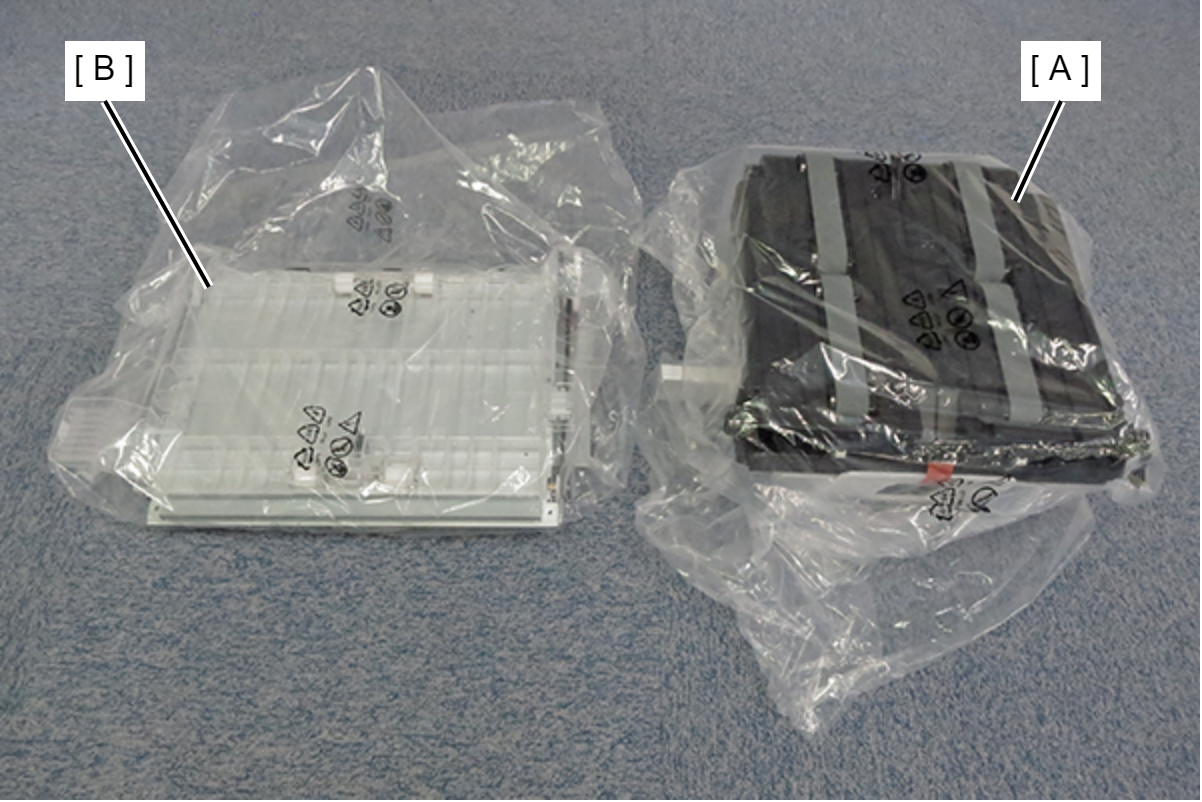

  18. 从塑料袋中取出鞍式装订托盘单元（A）和鞍式装订传输单元（B）。

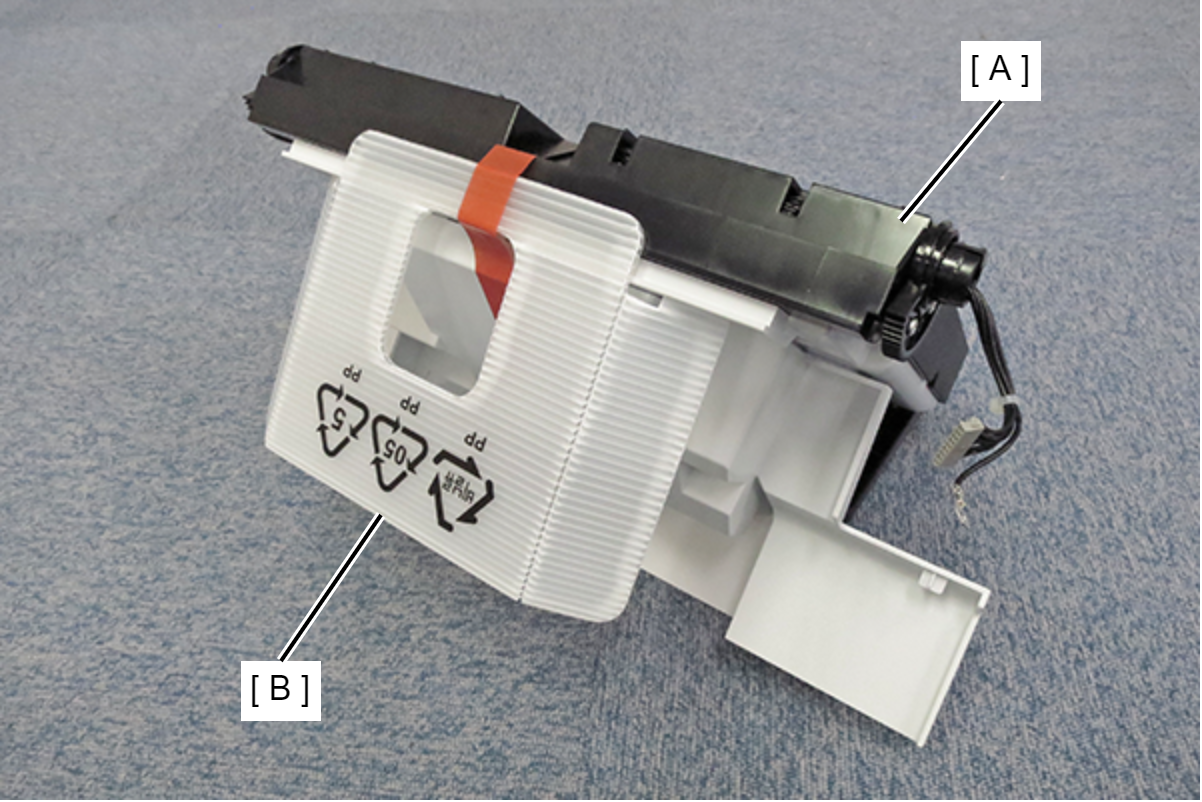

  19. 拆下胶带，从鞍式装订 托盘单元（A）拆下保护板（B）。

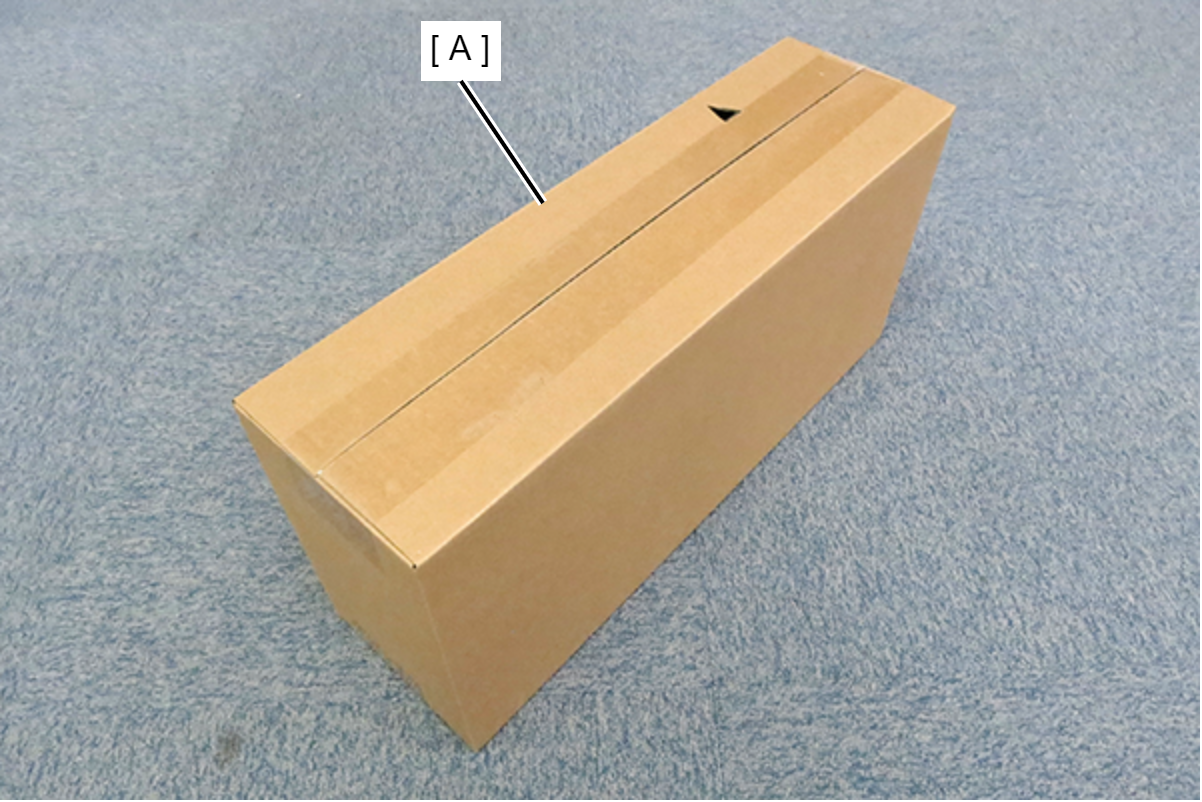

  20. 拆下胶带，打开包装附带的小箱（A）上盖。

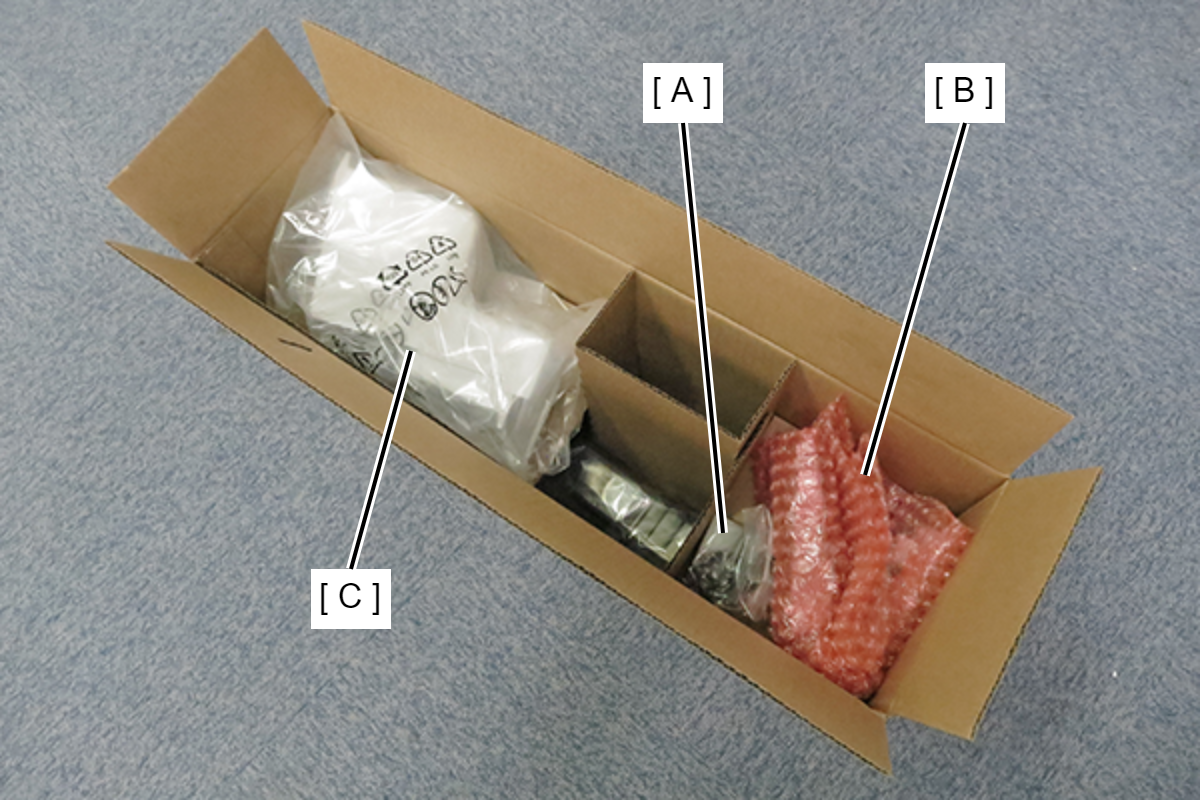

  21. 取出包含螺丝（A）的小袋、包装在气泡缓冲材料中的前/后托盘支架（B）、以及前/后侧盖（C）。
  22. 拆下包装材料（A）。
  23. 拆下导轨（A）和加强板（B）。
