# 落地式打孔单元安装步骤

Caution / 注意

安装前，请务必检查以下注意事项。 开始工作前，所有工人必须阅读安装步骤。 请穿着易于活动的衣物、佩戴手套和穿着安全靴，并小心操作以防受伤等。 请在足够的工作空间内工作 请在负载较少的位置工作，如果感觉工作负载过大，请立即停止工作。 所有作业必须在电源关闭的情况下完成。

要准备的项目

• 落地式打孔单元附带项目
• 十字（+）螺丝刀

安装步骤

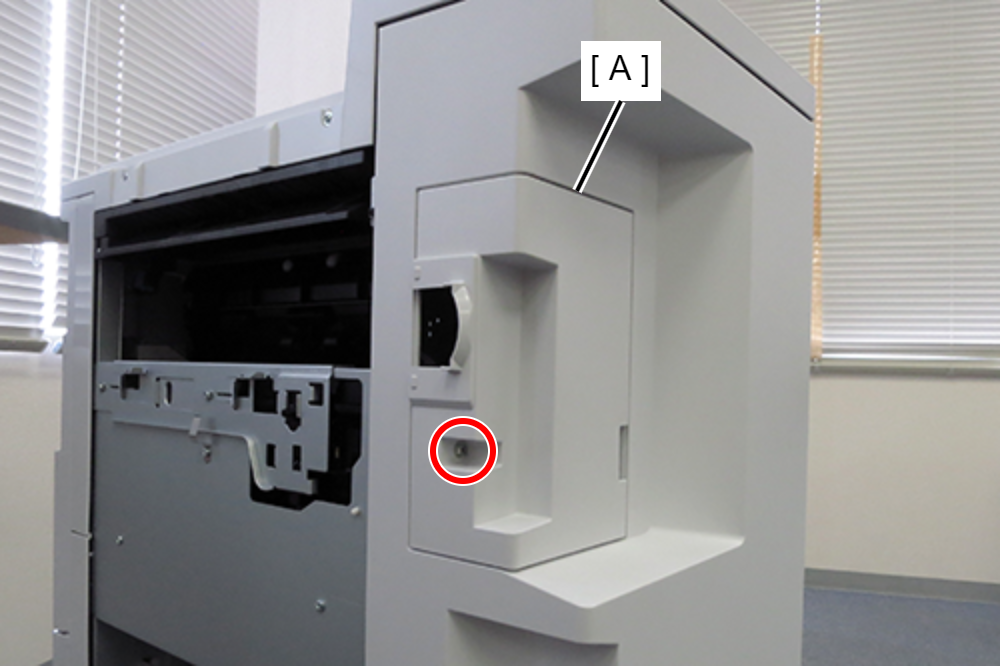

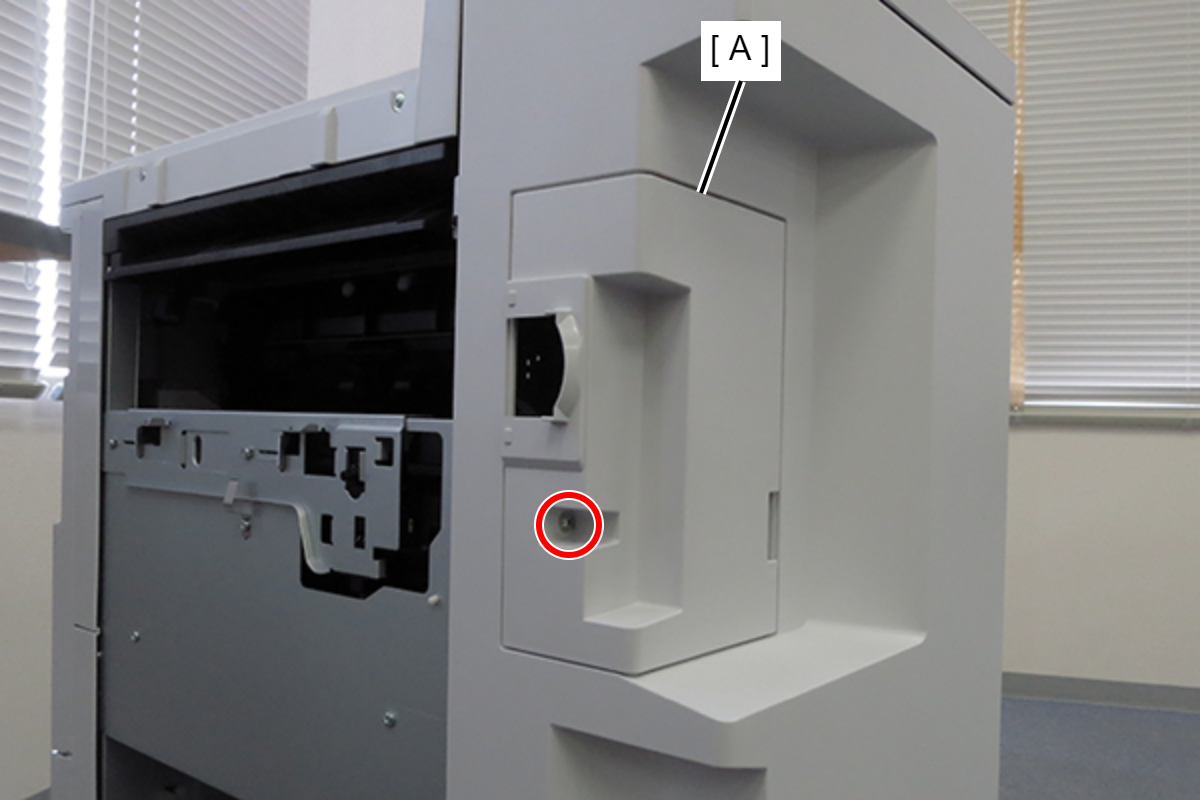

1. 拆下1颗螺丝，然后拆下副后盖（A）。




   • ：4x10DC/P

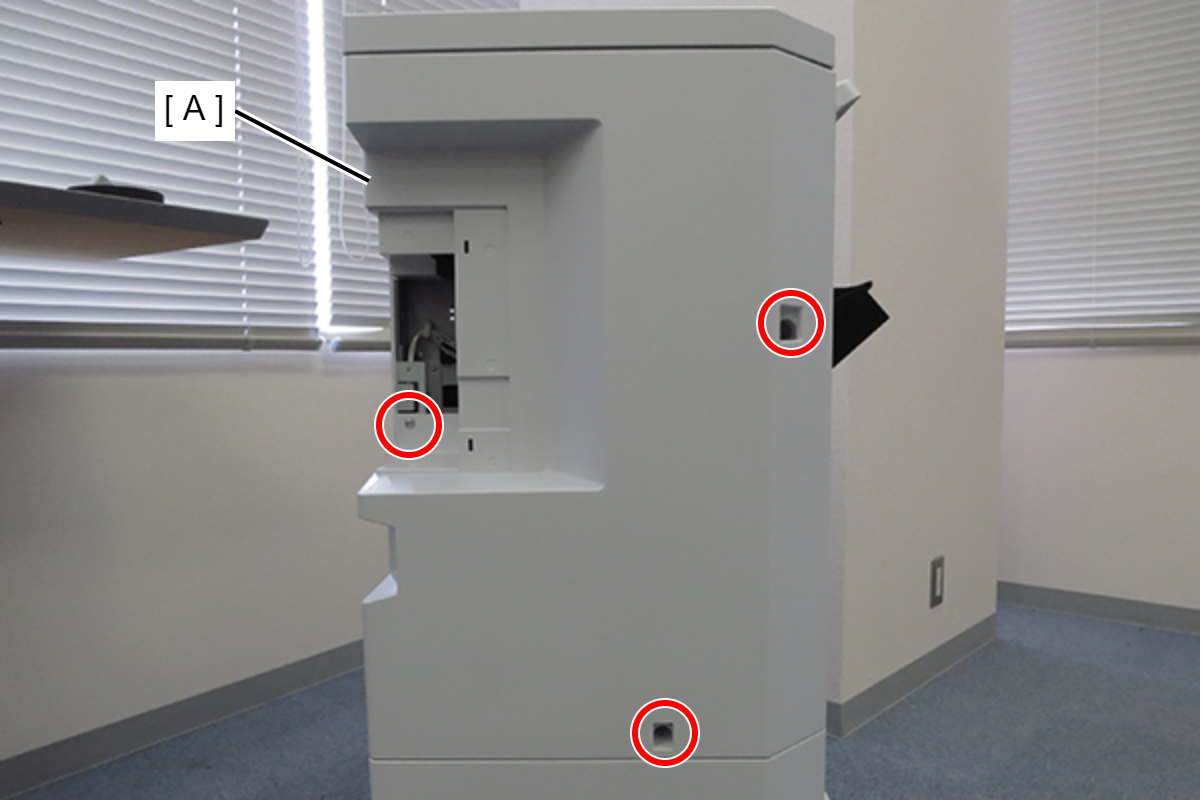

2. 拆下3颗螺丝，然后拆下上后盖（A）。

   • ：4x10DC/P

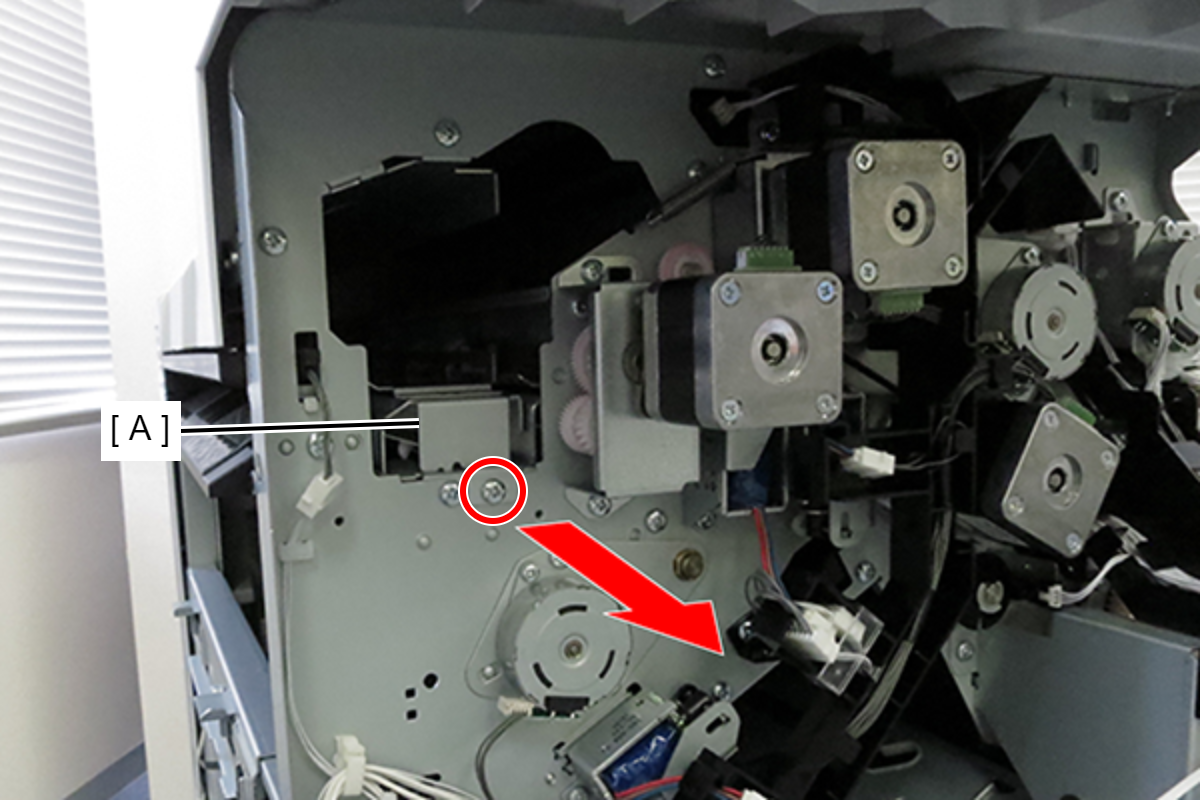

3. 拆下1颗螺丝，然后拆下盖板（A）。

   • ：3x8D/P

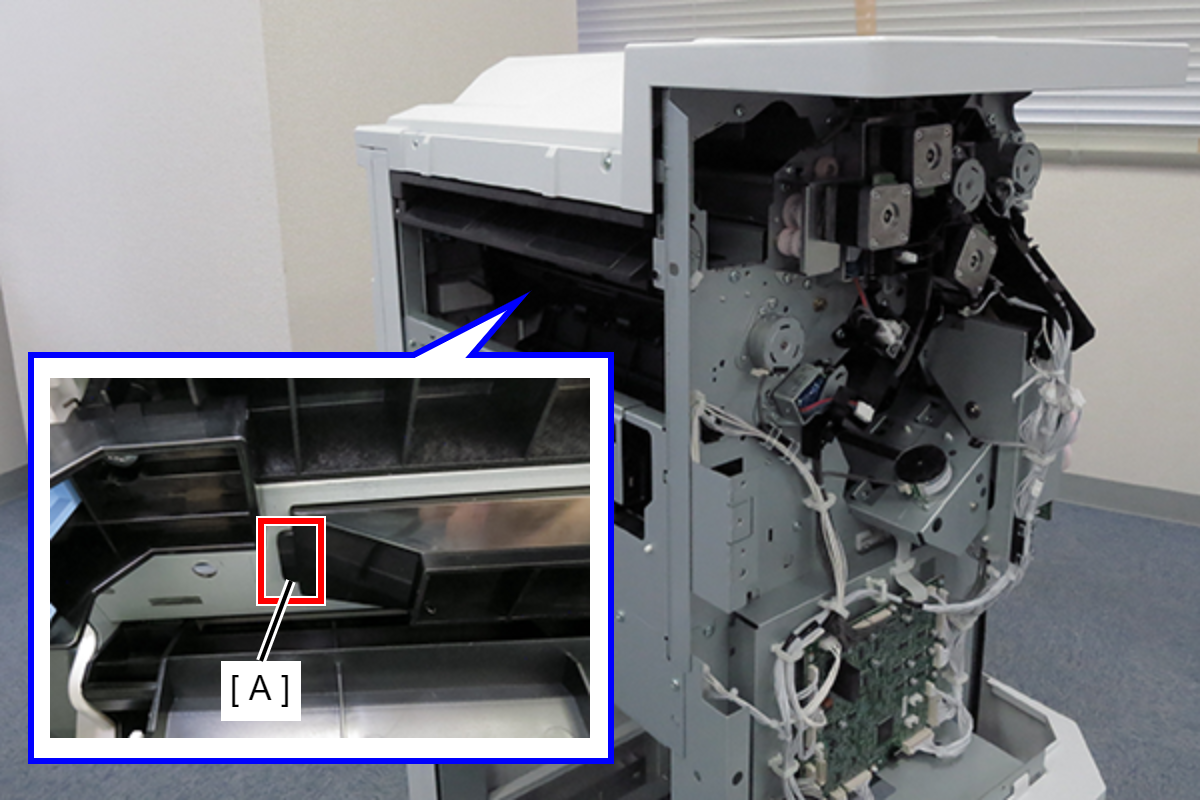

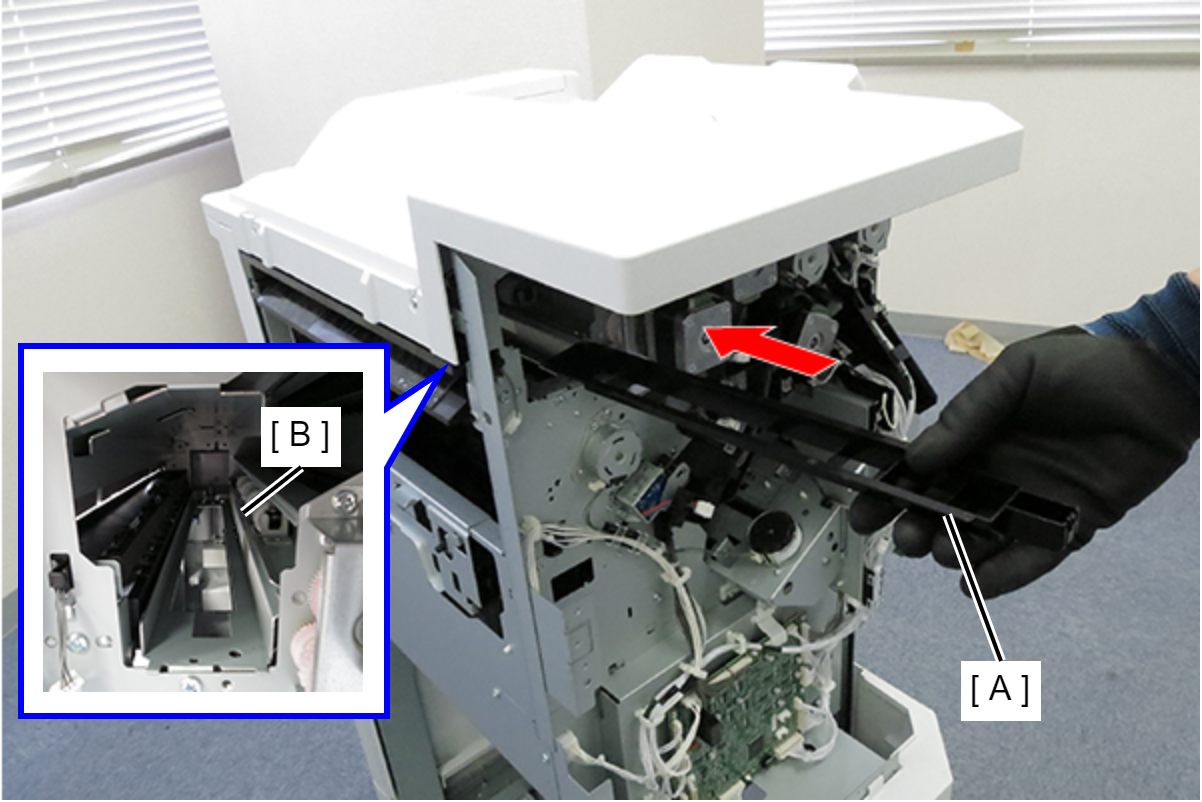

4. 将打孔导轨（A）安装到框架的孔（B）中。






   Assembly / 組み立て

   安装打孔导轨时，将打孔导轨尖端的卡扣（A）插入到框架下方。

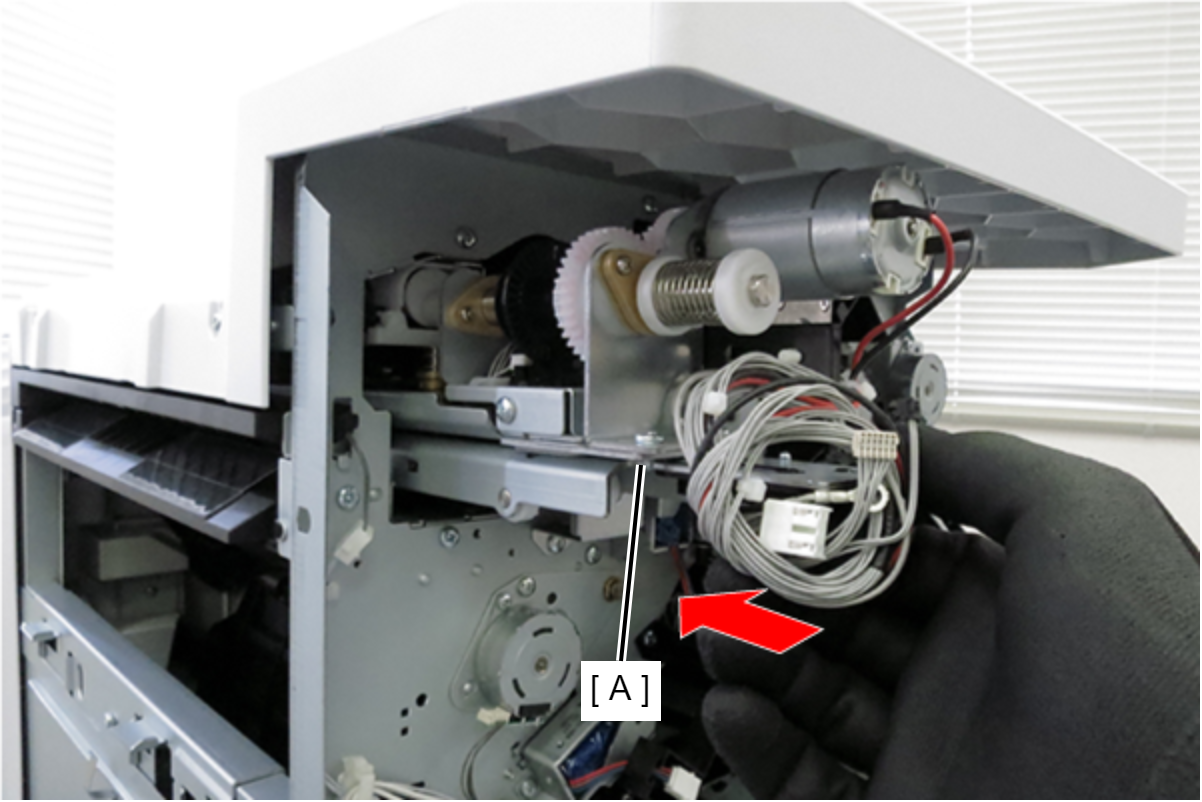

5. 轻轻提起打孔单元（A）的后端，将其慢慢插入。




   Caution / 注意

   如果插入打孔单元时后端偏低，底部的零件可能会被卡住并损坏。

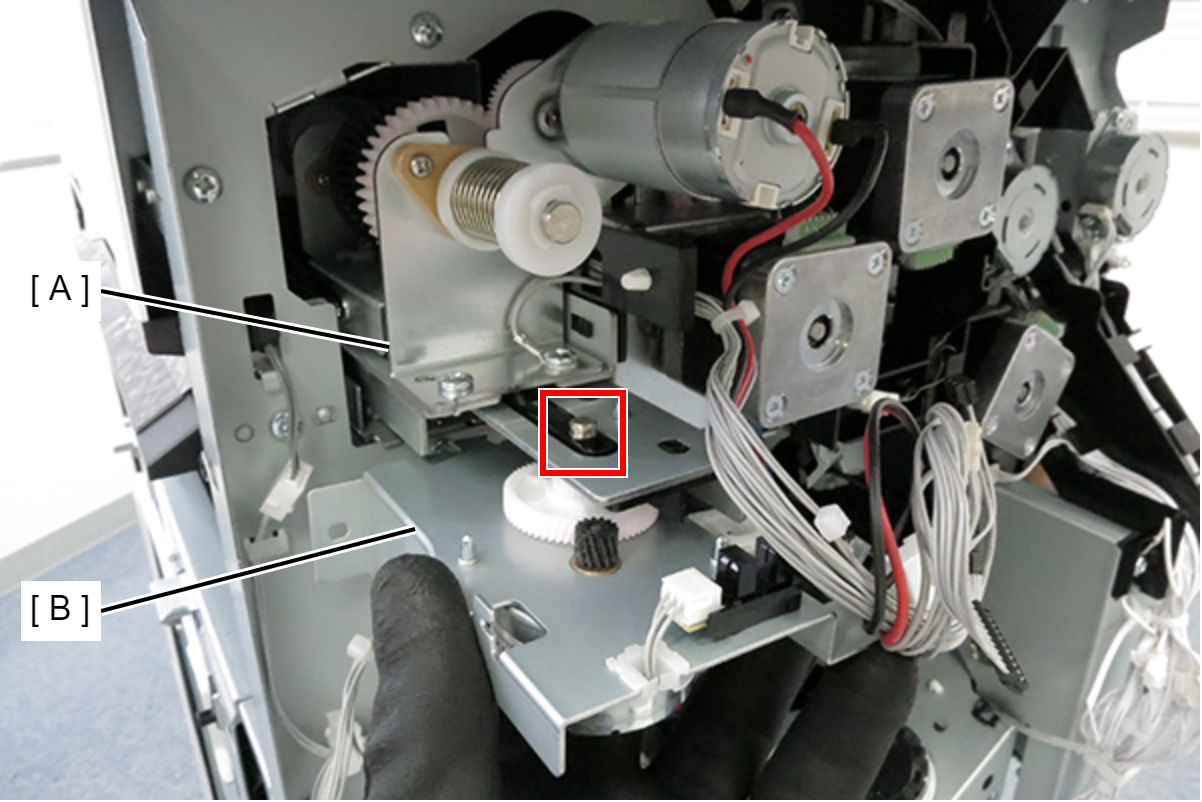

6. 轻轻拉出打孔单元（A），将电机单元（B）的轴插入打孔单元（A）的孔中。

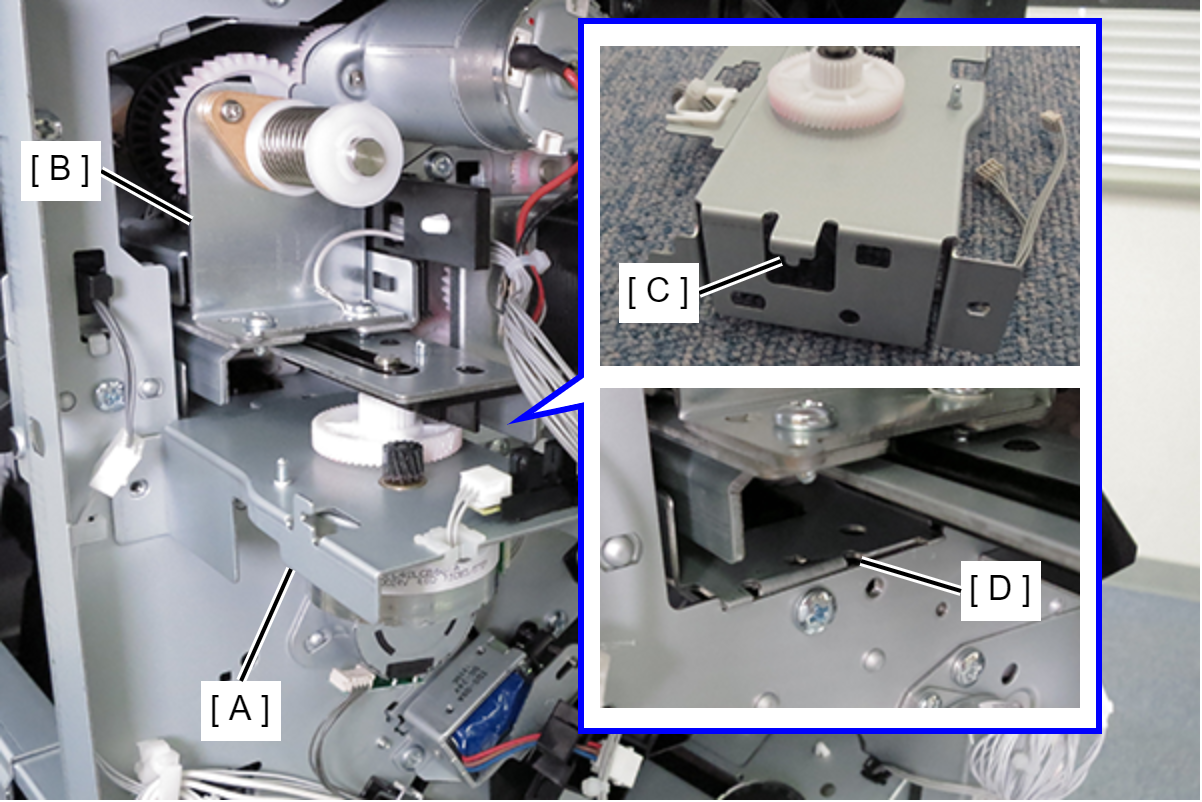

7. 提起打孔单元（B）并与电机单元（A）一起插入，在穿孔位置使其降低，然后将电机单元的卡钩（C）装在框架的孔（D）中。

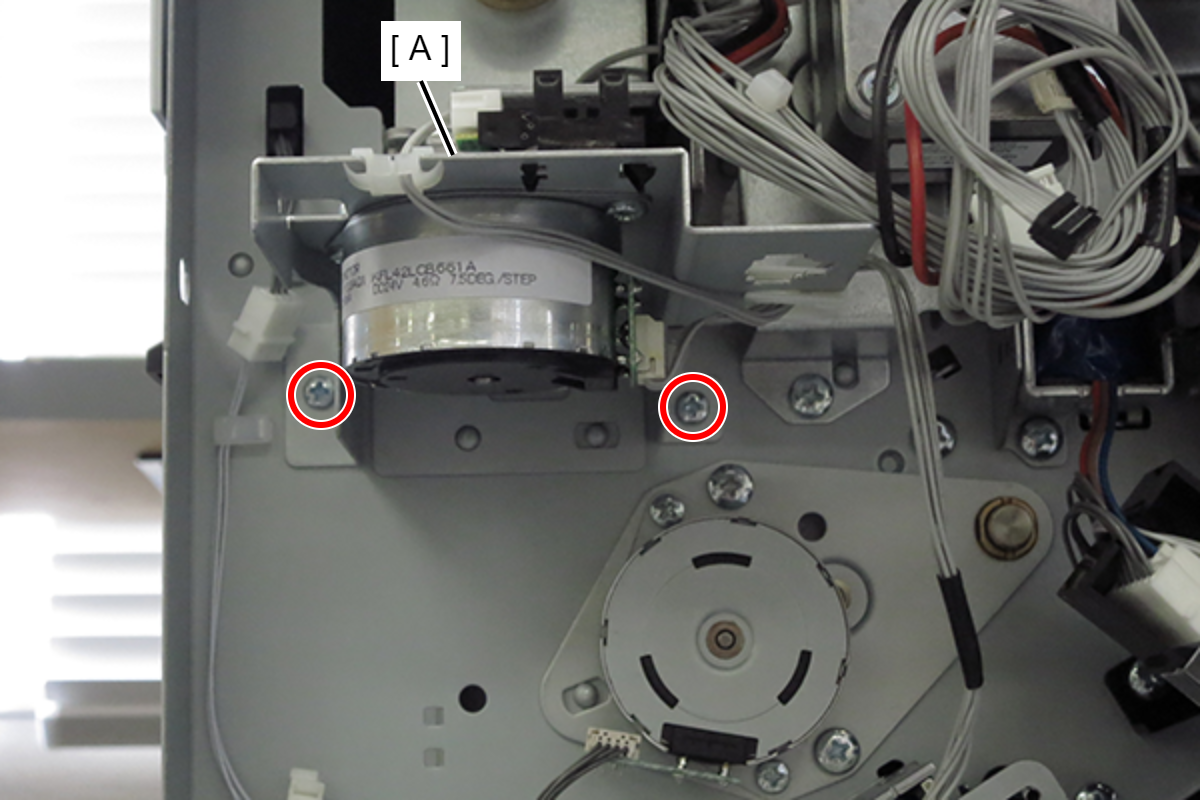

8. 用2颗螺丝固定电机单元（A）。

   • ：3x8D/P

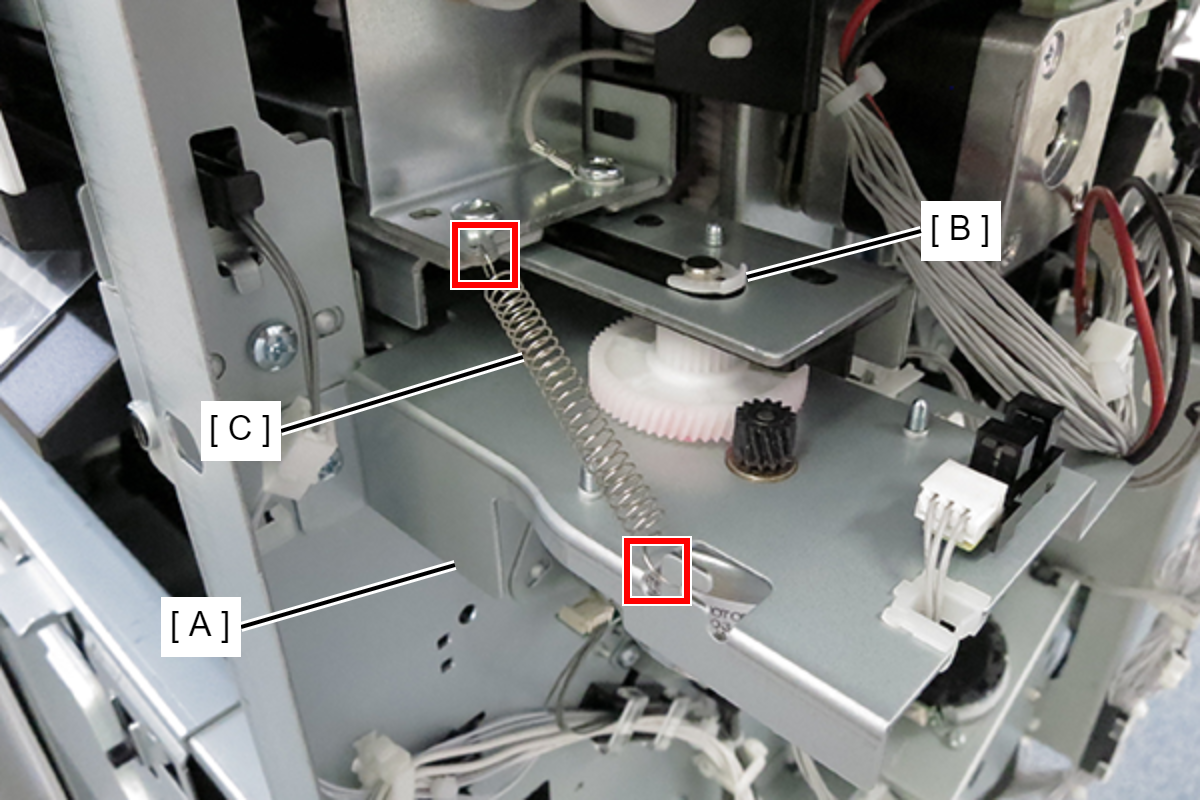

9. 将止动环（B）安装到电机单元（A）的轴，然后将弹簧（C）安装到打孔单元和电机单元的卡钩。

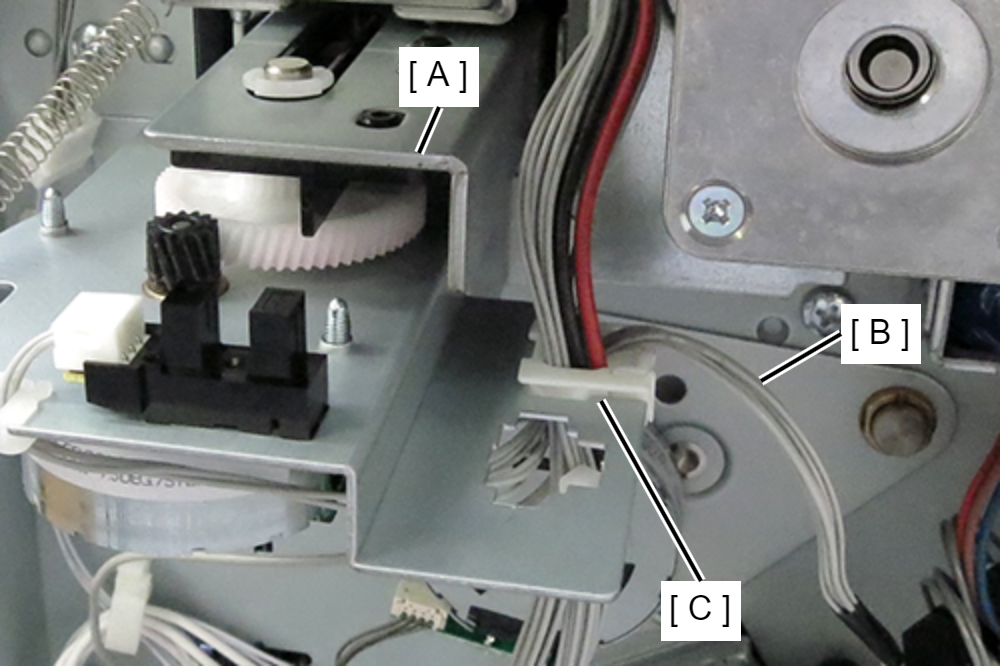

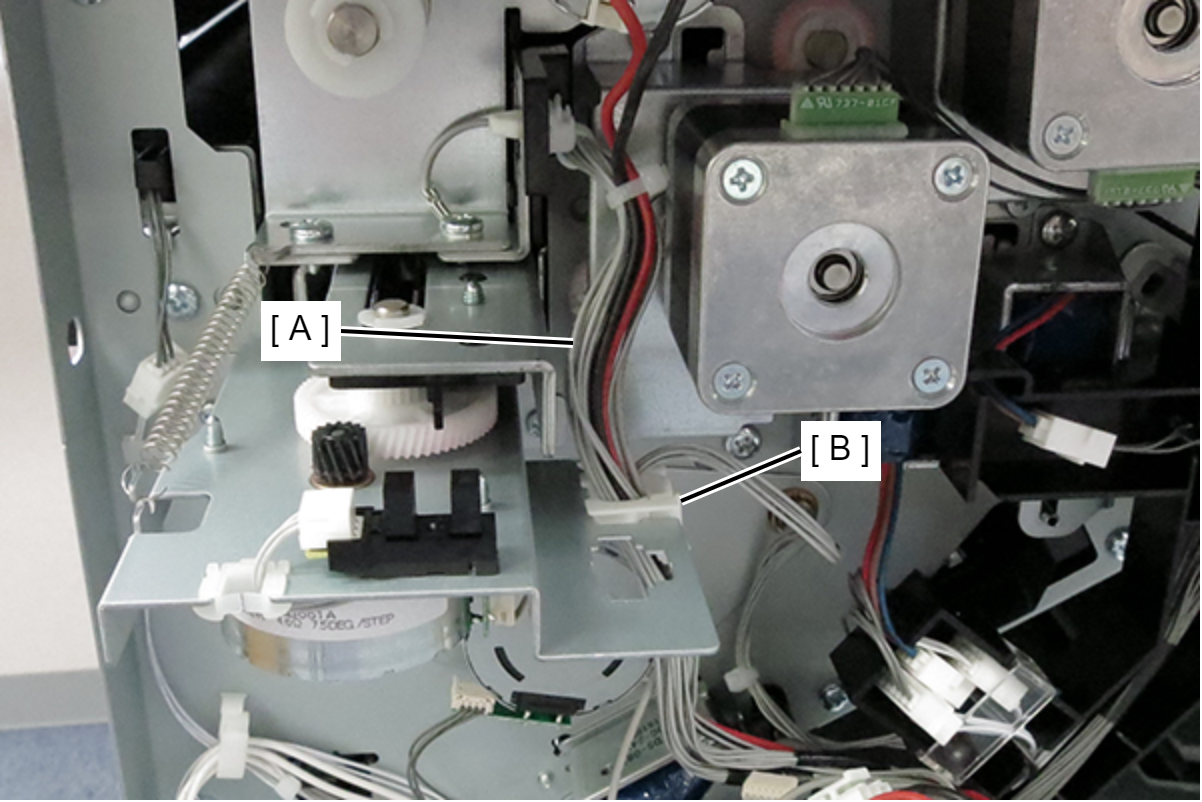

10. 将打孔单元的所有电缆（A）穿过电机单元的电缆卡箍（B）。

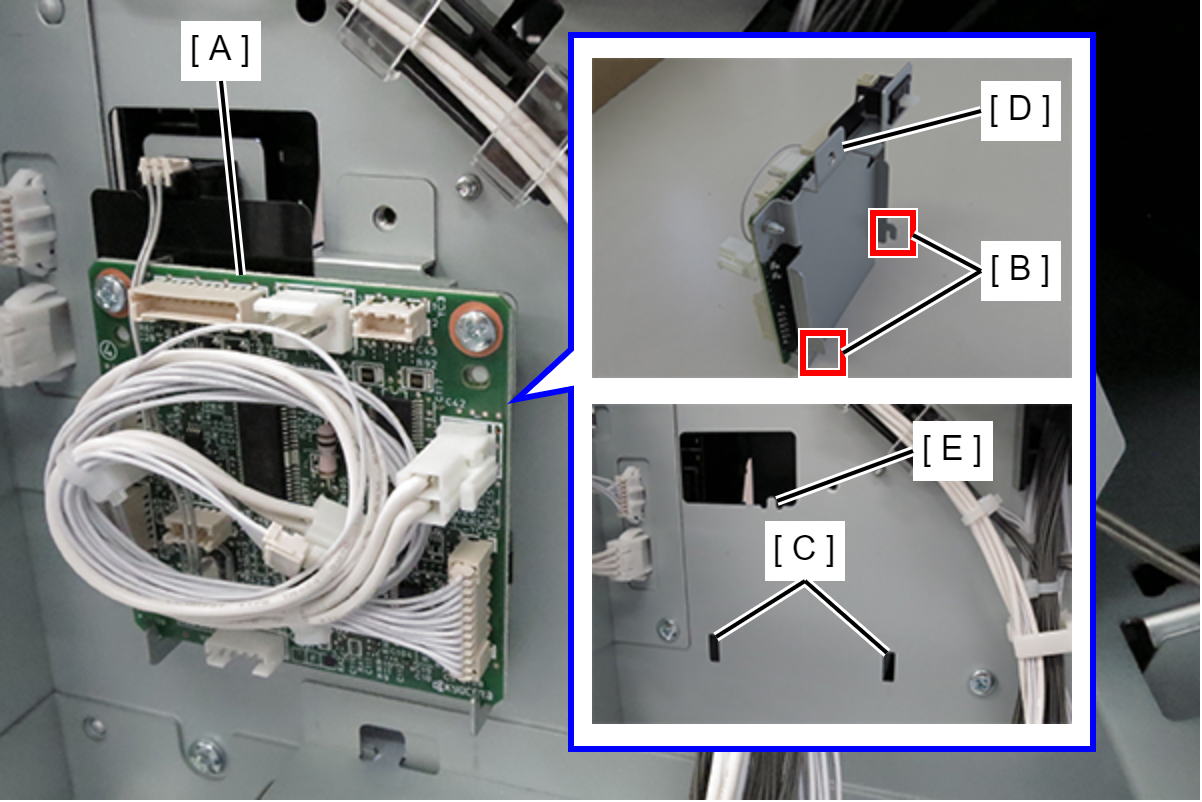

11. 把打孔板（A）的2个卡钩（B）挂在切口（C）上，将突起（E）插入打孔板的孔（D）中，然后安装打孔板。

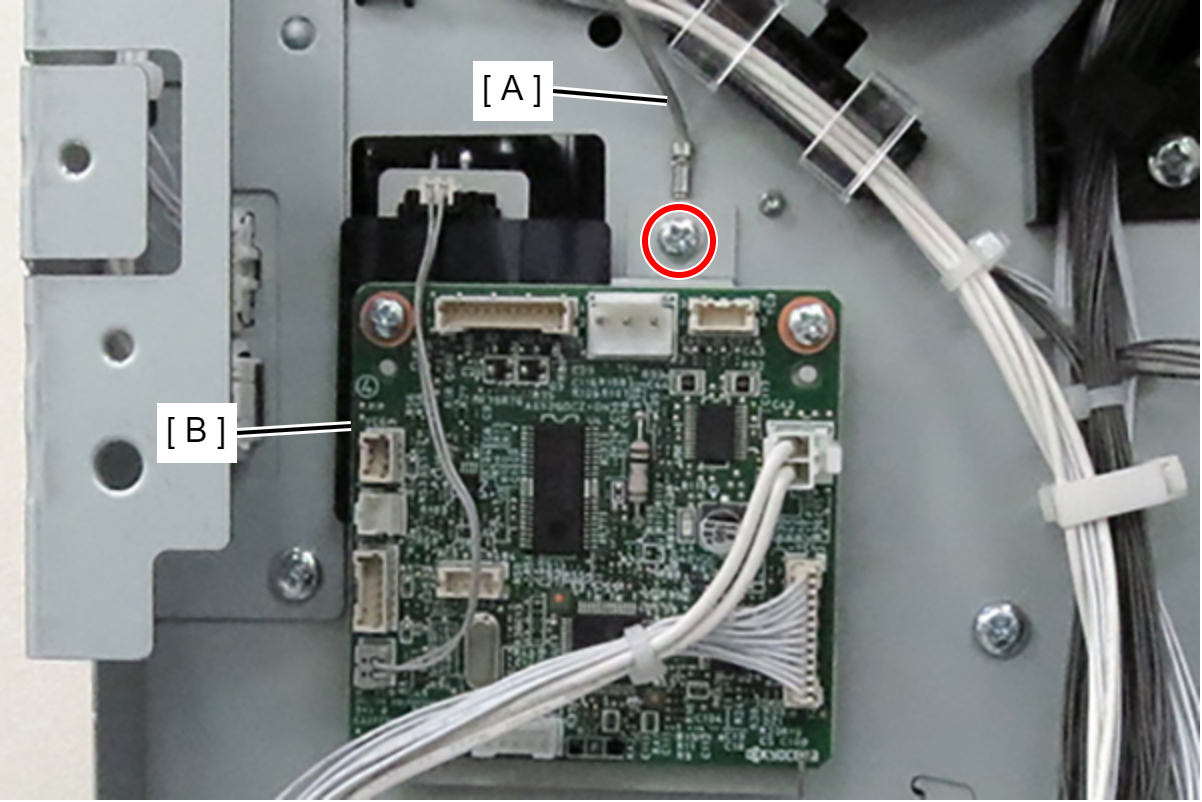

12. 用1颗螺丝将地线（A）和打孔板（B）一起拧紧。

    • ：3x8D/P

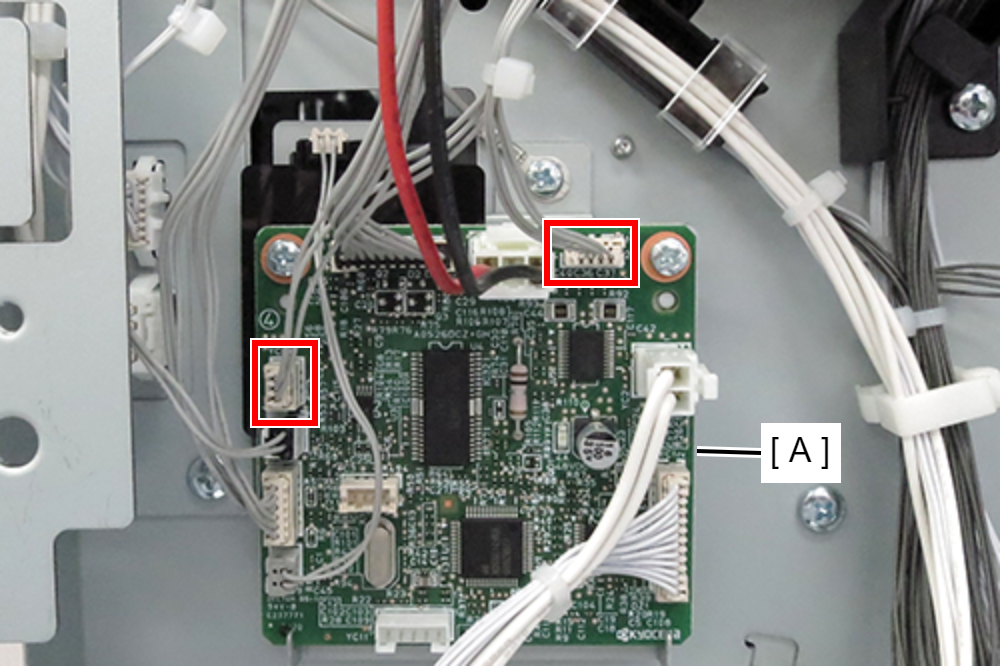

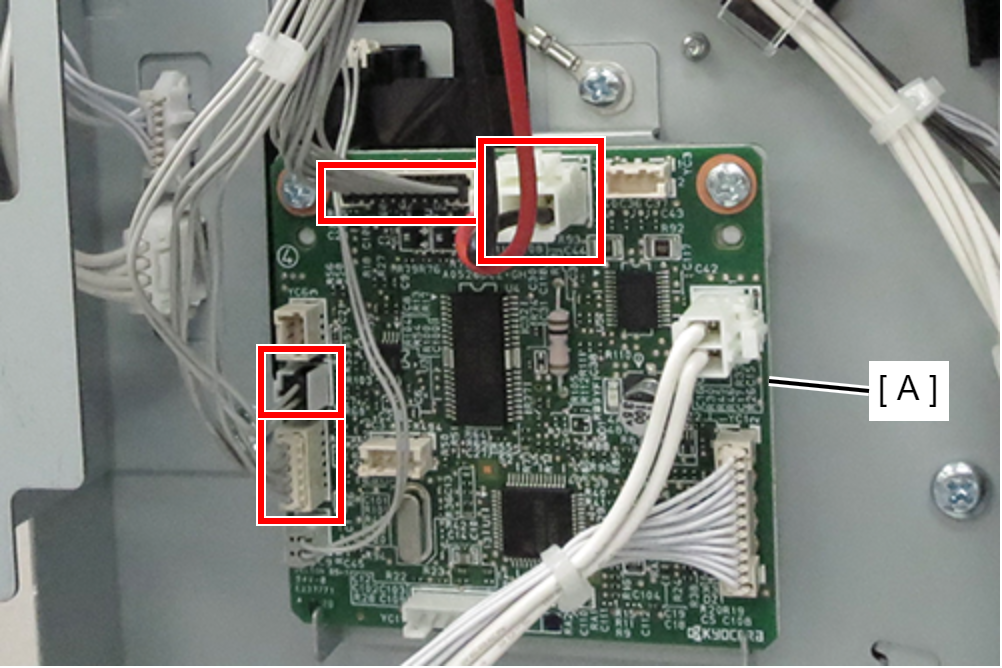

13. 将打孔单元和电机单元的4根电缆连接到打孔板（A）上的连接器。

14. 从电缆卡箍（C）释放电机单元（A）的2根电缆（B）。

15. 将电机单元的2根电缆连接到打孔板（A）上的连接器。






    Caution / 注意

    注意不要弄错电机单元的电缆。

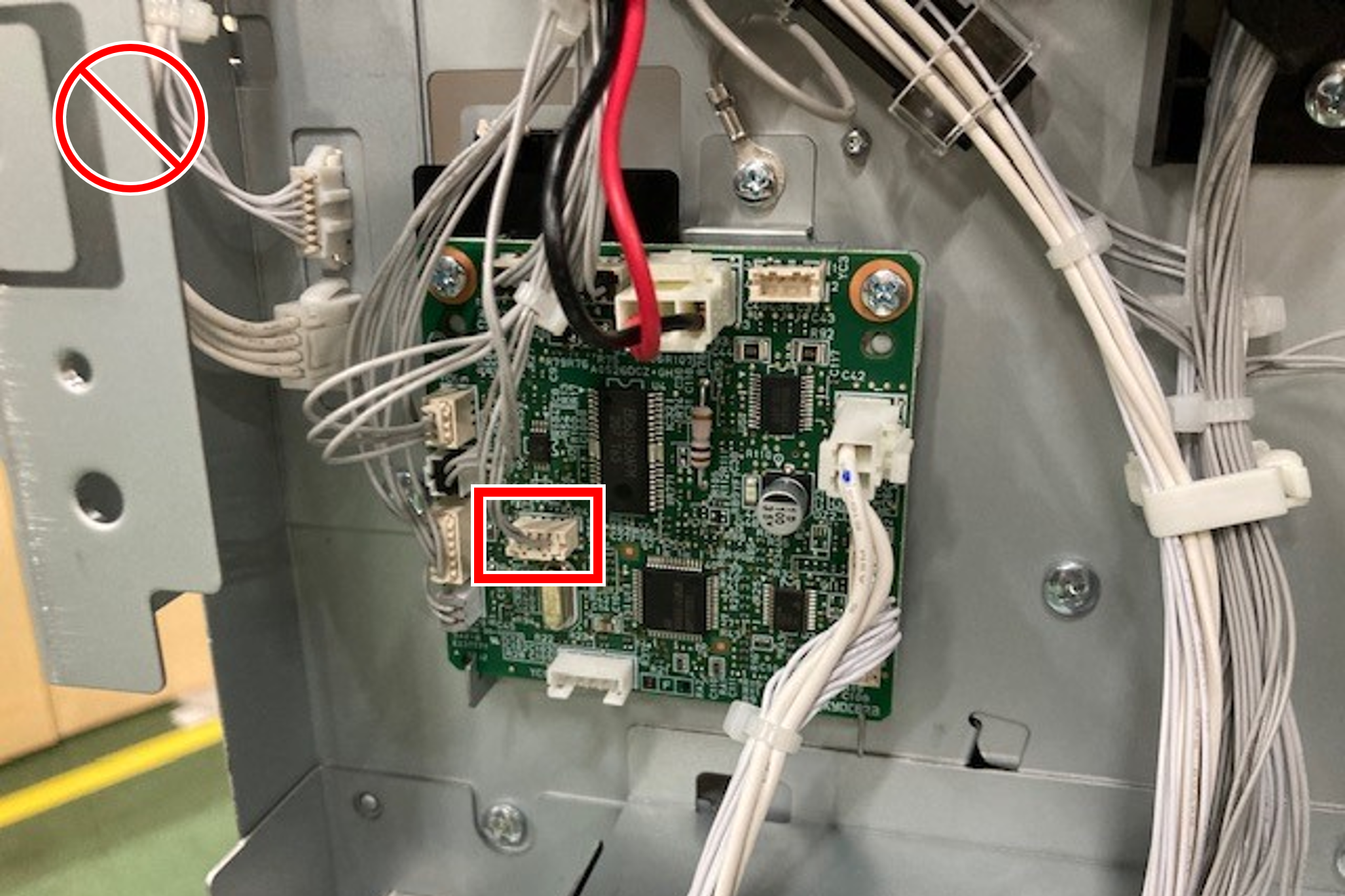

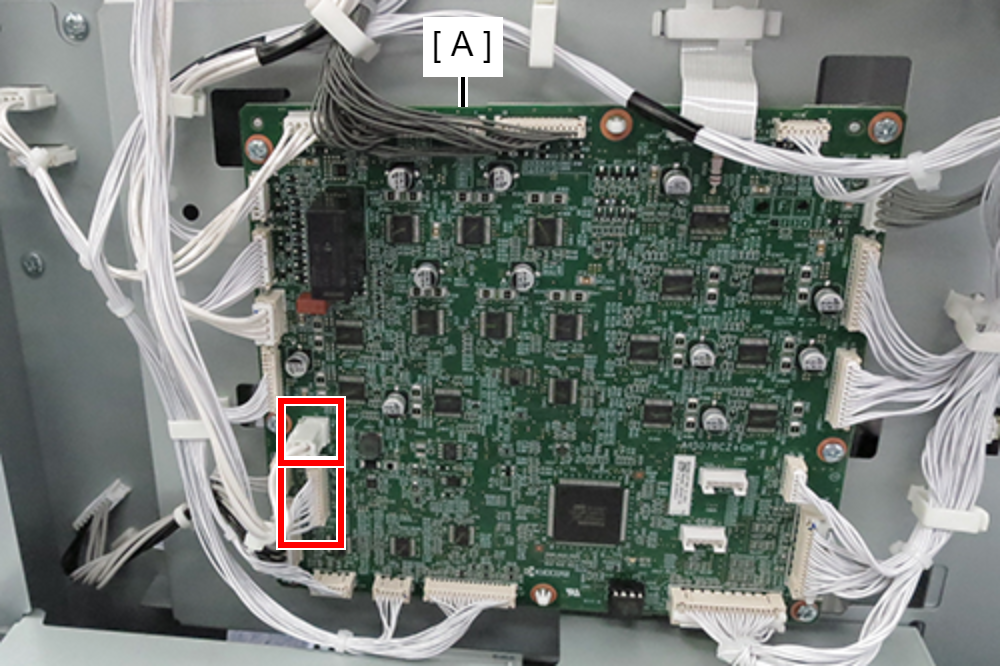

16. 将2根打孔板电缆连接到装订器主板（A）连接器。

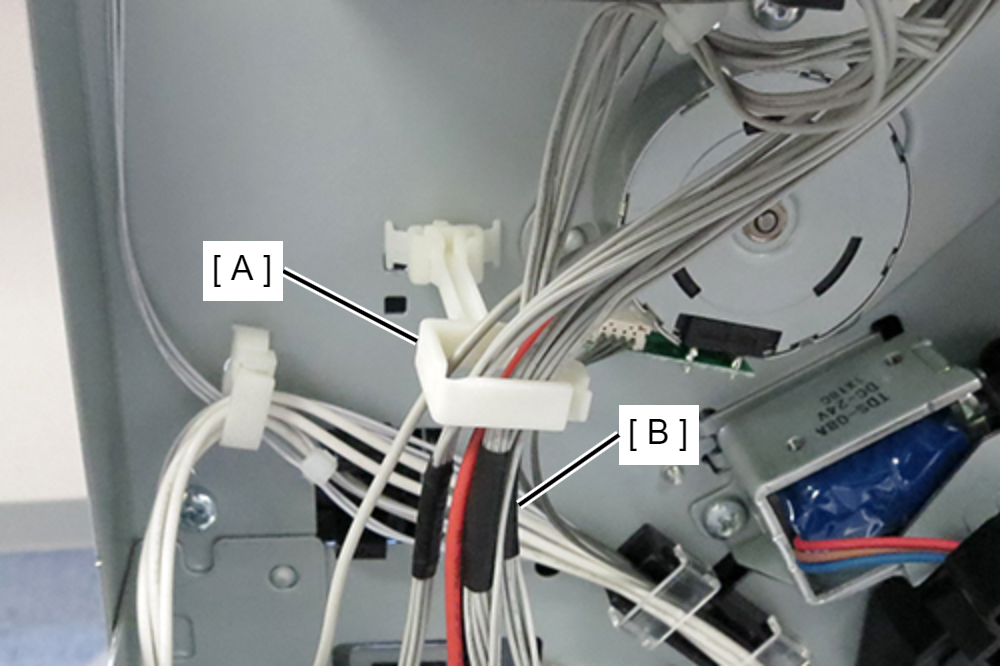

17. 安装卡箍（A），排布电机单元和打孔单元的电缆（B）。

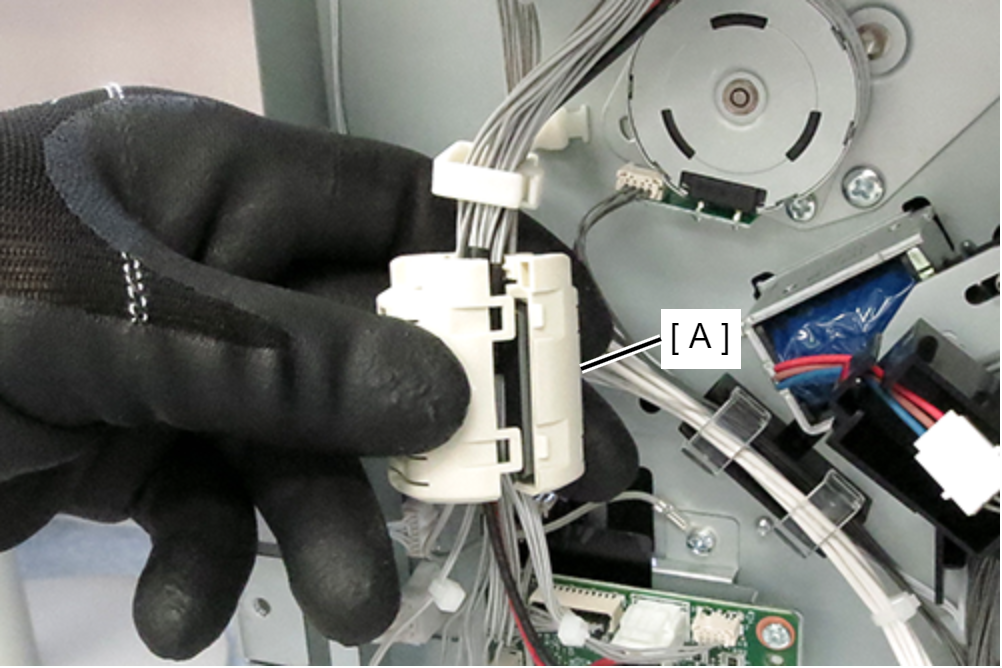

18. 将磁芯（A）安装在如图所示位置。

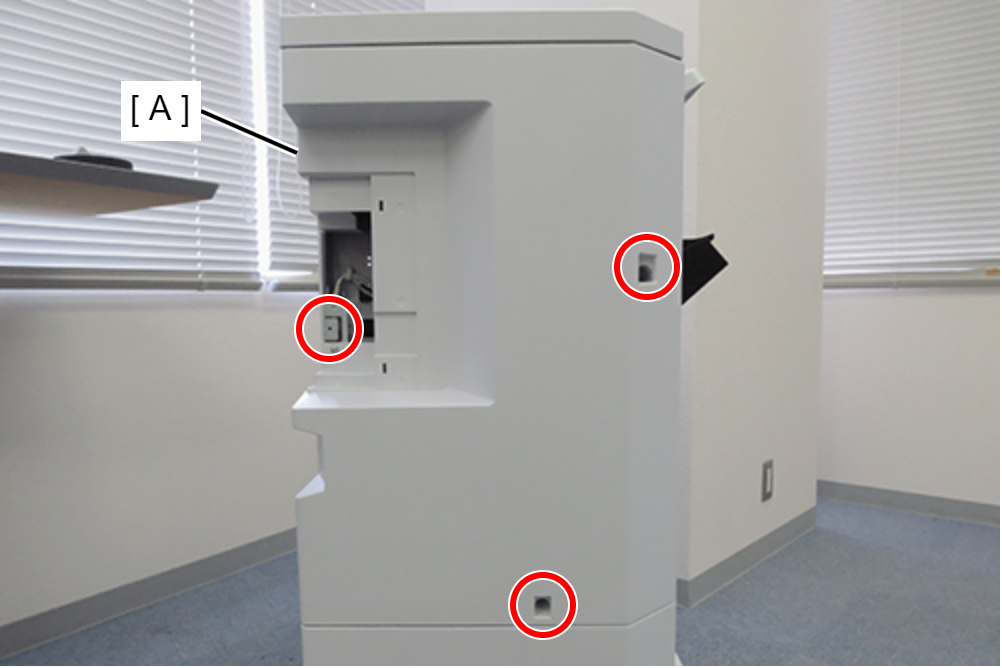

19. 安装上后盖（A）并用3颗螺丝固定。

    • ：4x10DC/P
20. 安装副后盖（A）并用1颗螺丝固定。

    • ：4x10DC/P

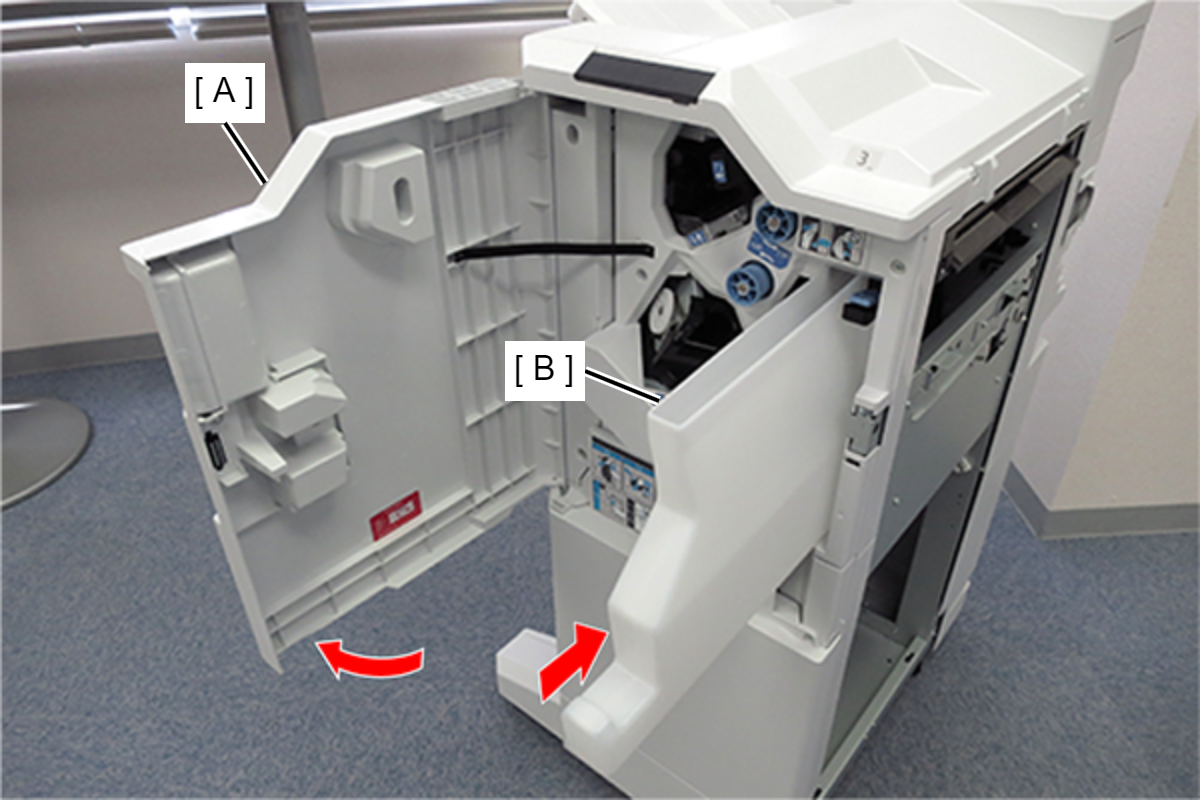

21. 打开前盖（A）并插入打孔废屑盒（B）。

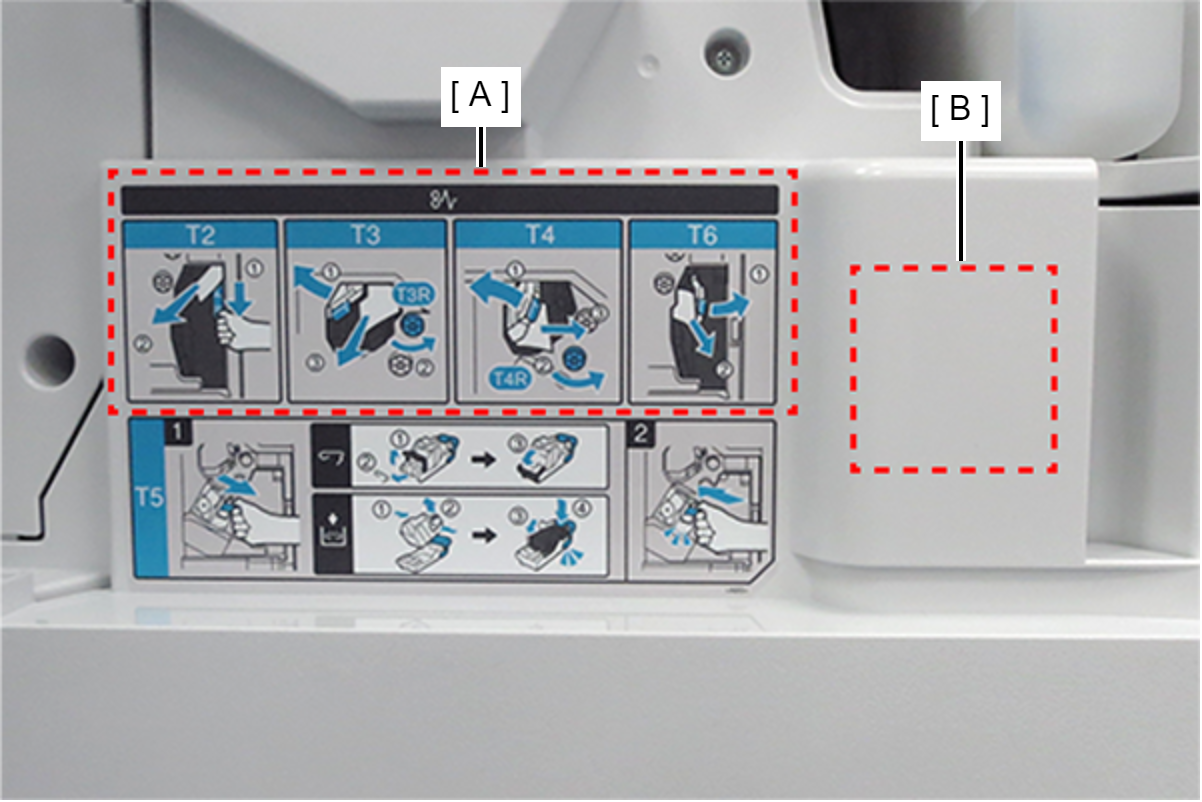

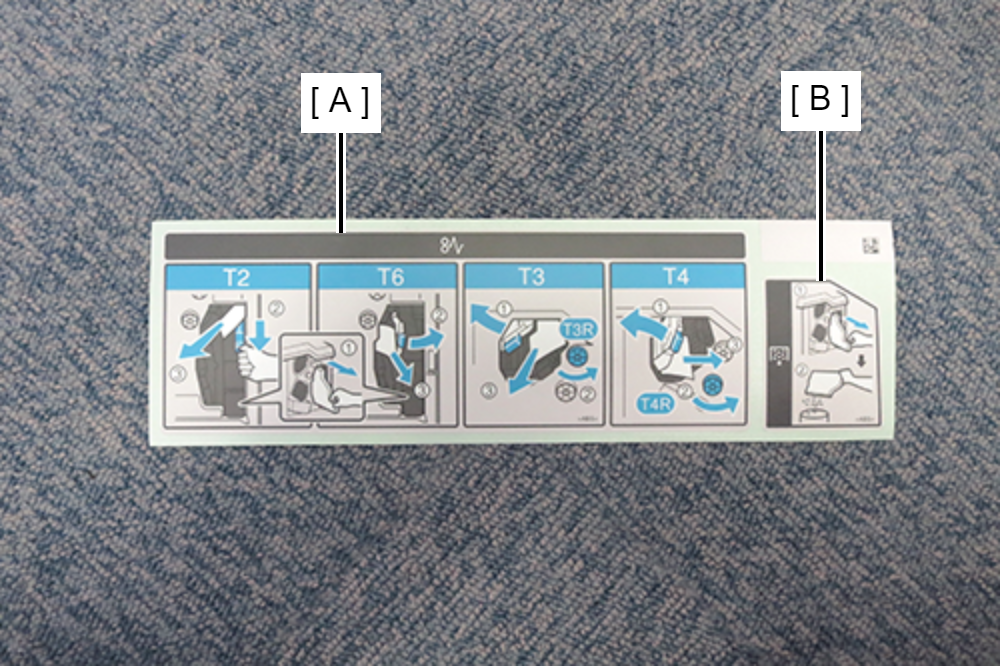

22. 把附带项目中的标签（A）和（B）贴在如图所示位置，然后关闭前盖。
