70201侧对位调整

为了在纸张中心输出图像，会进行调整，将打印头的中心位置对齐进纸中心位置。

操作员从调整图案测量侧对位边距量，并将边距量输入到面板，从而自动调整图像输出位置，使侧对位边距量统一。

Check Point / チェックポイント
  • 侧对位调整时会依次进行“硬件调整”和“软件调整”。
  • 如果硬件调整未能调整侧对位，或者双面打印期间第二张发生了侧对位错位，则执行软件调整。
  1. 启动服务支持模式。
  2. 选择 [07 Initial Settings and Operation Check]（07初始设置和操作检查）
  3. 选择[70201 Side Registration Adjustment]（70201侧对位调整）。

  4. 按[Pattern Print]（图案打印）。

  5. 按下各设置项目按钮进行打印设置。可设置参数如下。

    设置项目

    选项

    进纸托盘

    C1、C2、C3、C4、手动进纸器、大容量进纸器

    纸张类型

    普通纸、厚纸

  6. 按[Execute]（执行）打印调整图案。

  7. 在以下步骤中执行硬件调整。

    1. 用标尺测量调整图案的#1和#2边距量，然后计算边距差值。

    2. 根据边距差值更改目标进纸设备的导纸轨位置。有关如何更改导纸轨，请参阅以下内容。

      Note / 補足

      纸盒单元（C1-C4）

      1. 拆下目标纸盒单元。
      2. 松开纸盒单元底部侧面导纸轨的2颗螺丝。

      3. 根据调整图案左右边距的差值，更改产品背面导纸轨的位置。

        Check Point / チェックポイント
        • 以调整标尺为基准更改纸导轨位置。
          • 如果要减少#1边距：更改到产品的背面。
          • 如果要减少#2边距：更改到产品的正面。
        • 调整宽度为±3 mm，最小调整单位为1 mm。

      4. 改变导纸轨位置后，重新拧紧在步骤2中松开的2颗螺丝。

    3. 再次从服务支持模式输出调整图案，检查调整结果。

      Note / 補足

      如果确认结果NG，则重复硬件调整。

      如果没有改善，请执行软件调整。

  8. 按照以下步骤执行软件调整。

    1. 从调整图案，用标尺测量#1和#2边距。

      • 从纸张边缘到“▲#1标记”的距离

      • 从纸张边缘到“#2 ▼标记”的距离

    2. 将测量值转换为面板输入值。

      • 输入值=测量值 × 10

      • 示例：测量值=7.5mm 输入值=75

    3. 按[Feed Tray]（进纸托盘）选择要调整的纸张来源。

      Check Point / チェックポイント

      选择纸盒单元（C1-C4）

    4. 按[#1]并输入步骤2中计算的输入值#1。

    5. 按[#2]并输入步骤2中计算的输入值#2。

    6. 按[OK]（确定）以反映值。
Check Point / チェックポイント

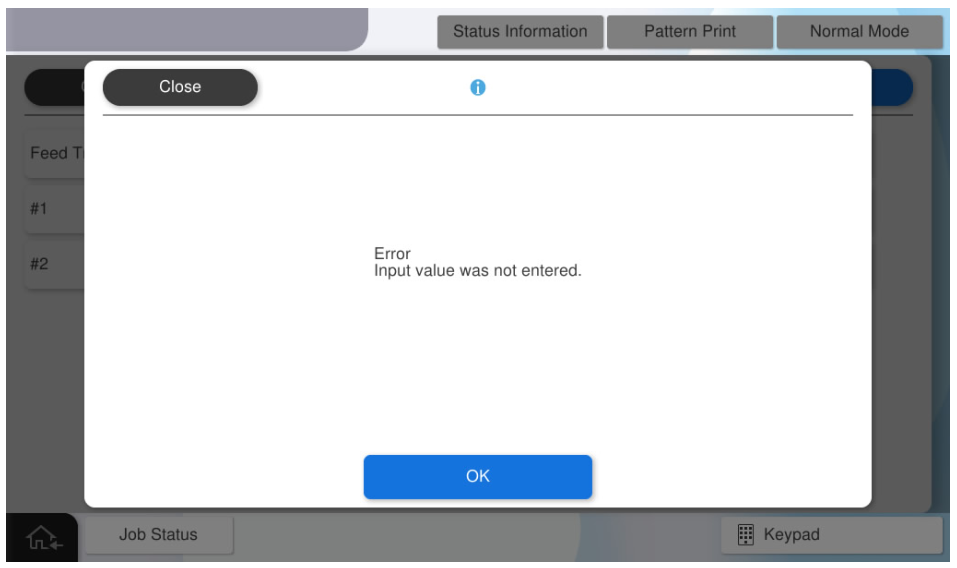

  • 如果在未输入所有值的情况下按[OK]（确定），将显示以下屏幕。

  • 如果在输入所有值后按[Pattern Print]（图案打印），将反映调整值。反映调整值后，输入到面板的所有调整值将被清除。按[Close]（关闭）结束调整。
    通过执行按原样打印，可以输出反映调整值后的调整图案。

Note / 補足

  • 在以上软件调整步骤中，边距量的测量值作为输入值输入到面板，并自动执行调整，在纸张中心输出图像。
    如果想要将图像移动到任何位置，请参考以下调整值规格确定输入值。


    内部调整值=（输入值#2 - 输入值#1）/2
    将图像从当前位置向右移动1mm时：内部调整值=10




    将图像从当前位置向左移动1mm时：内部调整值=-10
