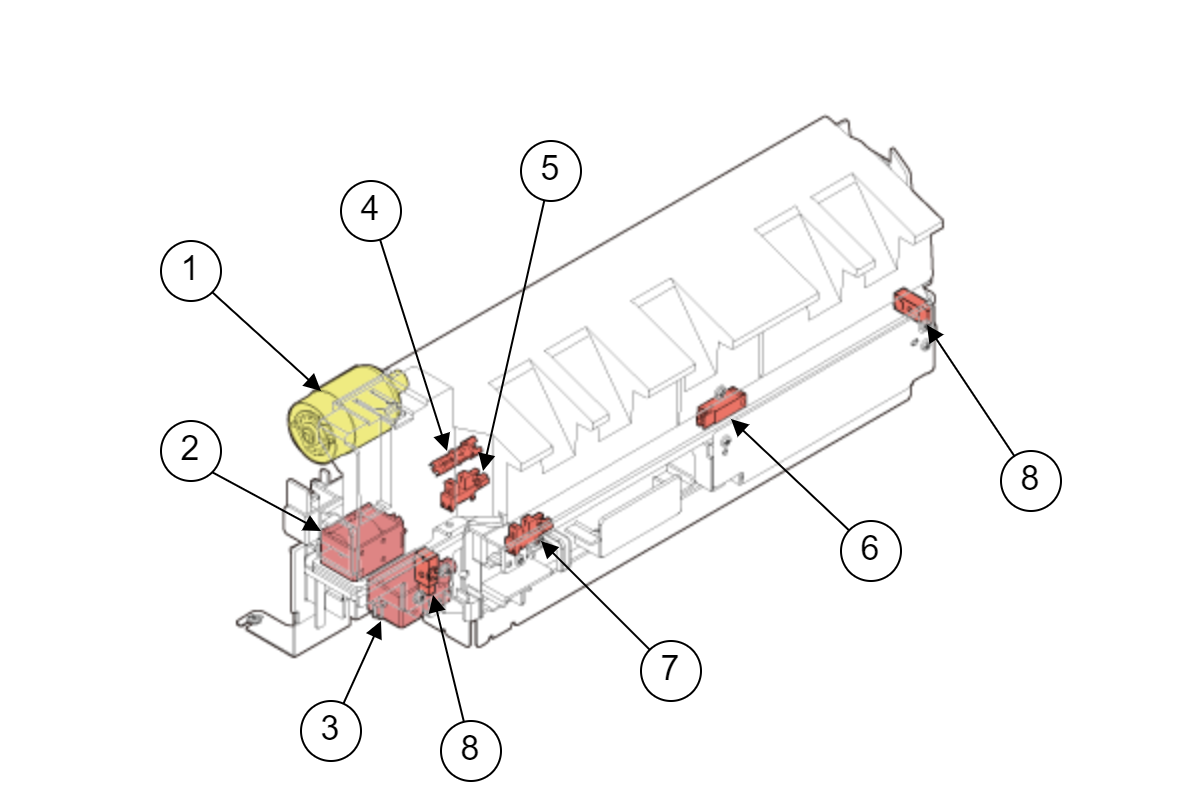

内部打孔单元
电机/电磁阀
| 编号 | 名称 | 功能 | 类型 |
|---|---|---|---|
| 1 | IN PNC打孔电机 | 用于打孔操作驱动。 | - |
| 2 | IN PNC切换打孔电磁阀 | 用于切换打孔位置。 | |
| 3 | IN PNC打孔废屑纸盒电磁阀 | - |
传感器
| 编号 | 名称 | 功能 | 类型 |
|---|---|---|---|
| 4 | IN PNC HP传感器 | 用于检测打孔操作的位置（打孔凸轮操作）。 | - |
| 5 | IN PNC脉冲传感器 | ||
| 6 | IN PNC打孔纸张传输传感器 | 用于检测纸张。 | |
| 7 | IN PNC打孔废屑纸盒传感器 | 用于检测打孔废屑纸盒是否已安装。 | |
| 8 | IN PNC打孔废屑纸盒已满检测传感器 | - |
