附加HDD安装步骤

附带项目

编号附带项目数量

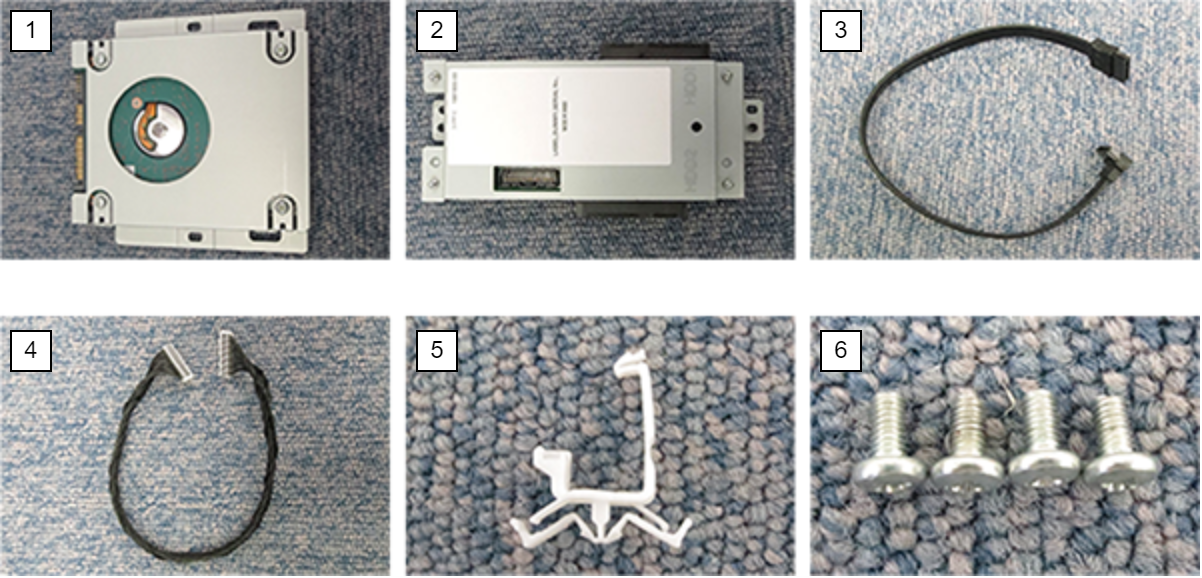

1附加HDD1
2磁盘阵列单元1
3SATA电缆1
4电缆1
5卡箍1
6小螺丝4
安装步骤
要准备的项目
  • 手套
  • 十字（+）螺丝刀
最少工人数

1人

Caution / 注意

安装前，请务必检查以下注意事项。

  • 开始工作前，所有工人必须阅读安装步骤。
  • 请穿着易于活动的衣物、佩戴手套和穿着安全靴，并小心操作以防受伤等。
  • 请在足够的工作空间内工作
  • 请在负载较少的位置工作，如果感觉工作负载过大，请立即停止工作。
  • 所有作业必须在电源关闭的情况下完成。
安装步骤

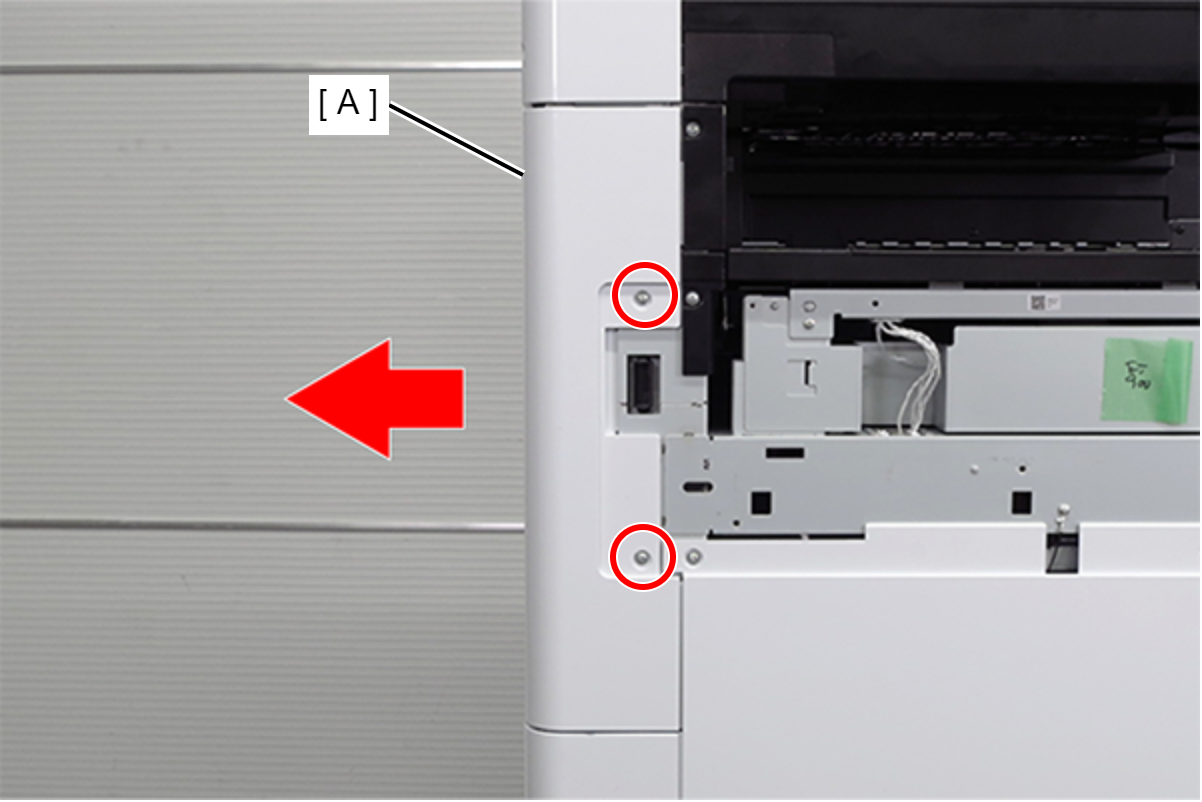

  1. 拆下2颗螺丝，然后拆下左上盖（A）。

    ：3x10DC/P

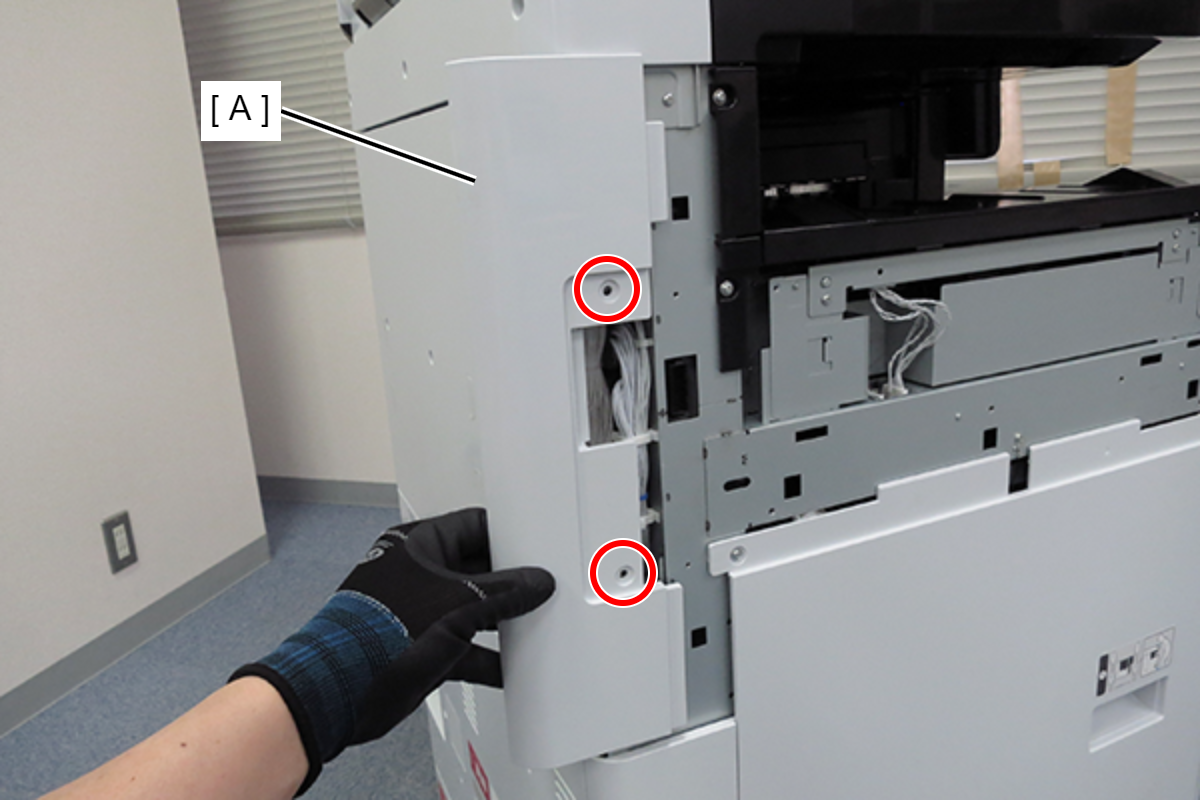

  2. 拆下2颗螺丝，沿箭头方向滑动副左上盖（A）将其拆下。
    • ：3x10DC/P
  3. 拆下4颗螺丝，然后拆下副右盖（A）。
    • ：03x10DC/P
  4. 拆下1颗螺丝，沿箭头方向滑动后盖（A）将其拆下。
    • ：3x10DC/P

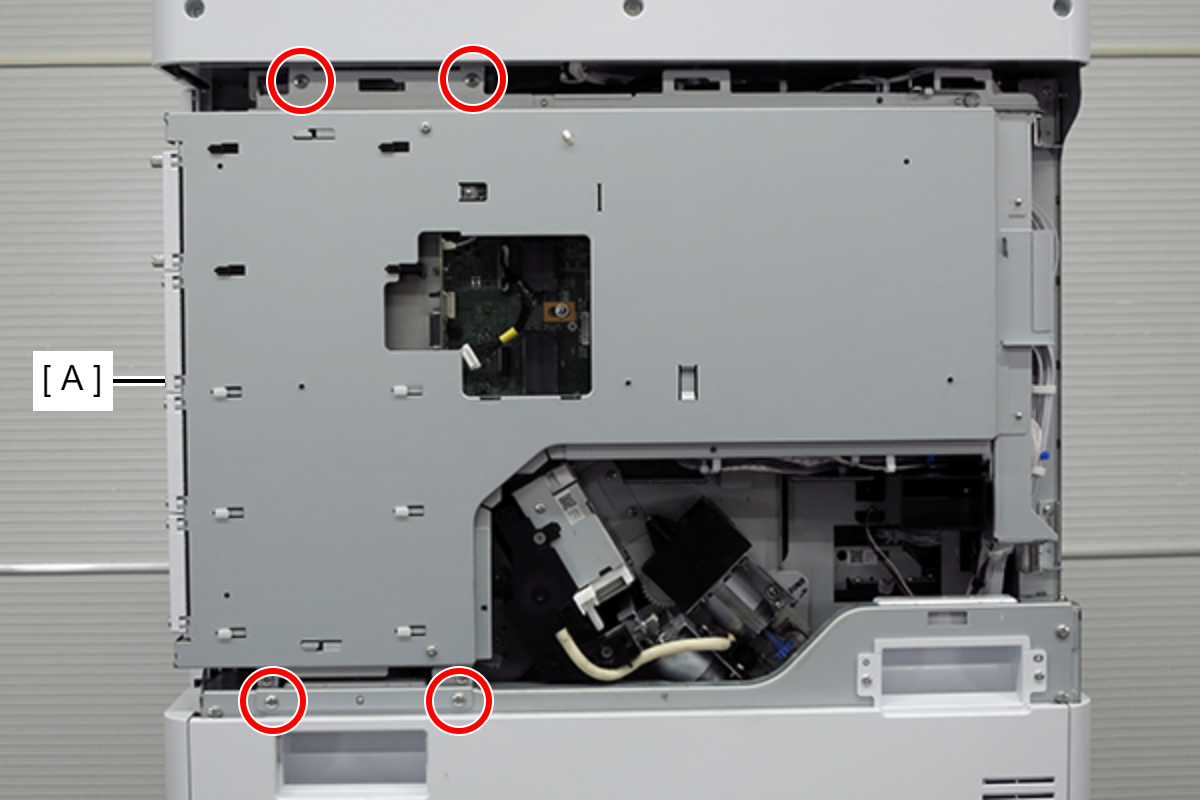

  5. 拆下4颗螺丝。

    ：4X8D
  1. 轻轻提起板箱（A）释放卡钩。

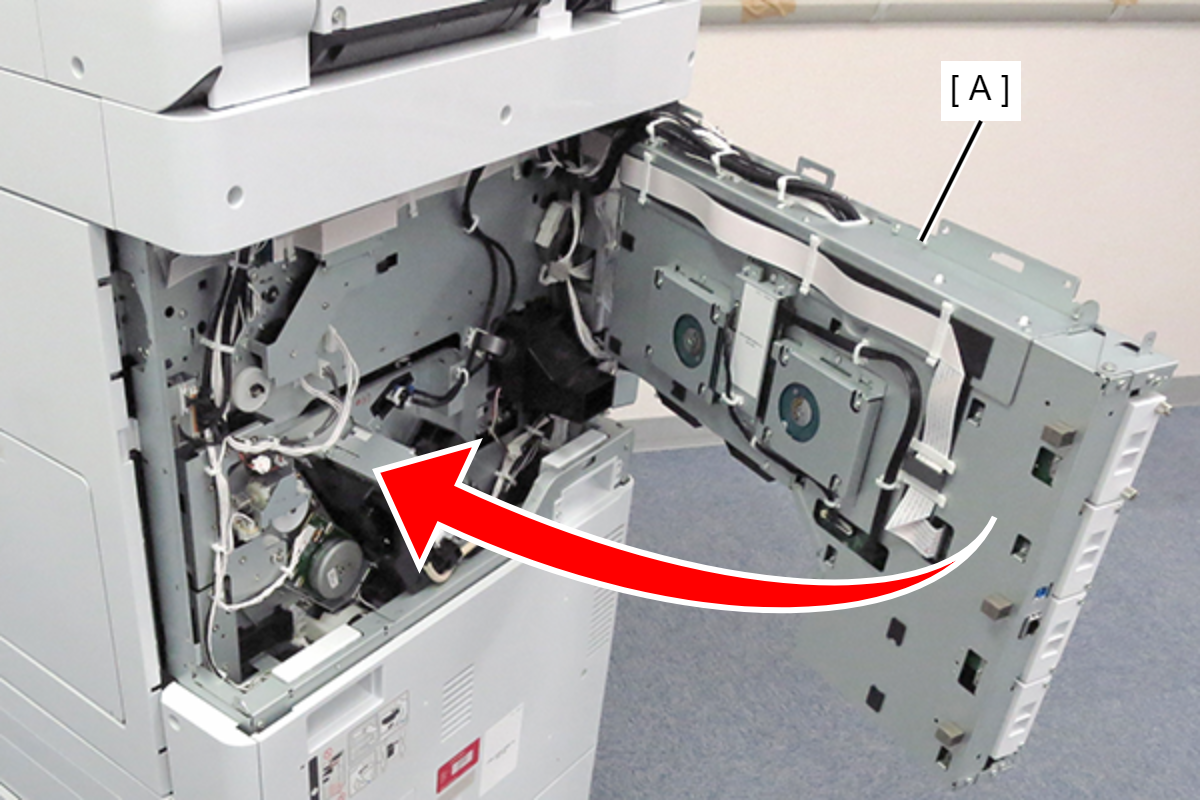

  2. 打开板箱（A）。


    Check Point / チェックポイント

    将板箱的卡钩（A）钩在主体的孔中，使得板箱位置稳定，便于作业。

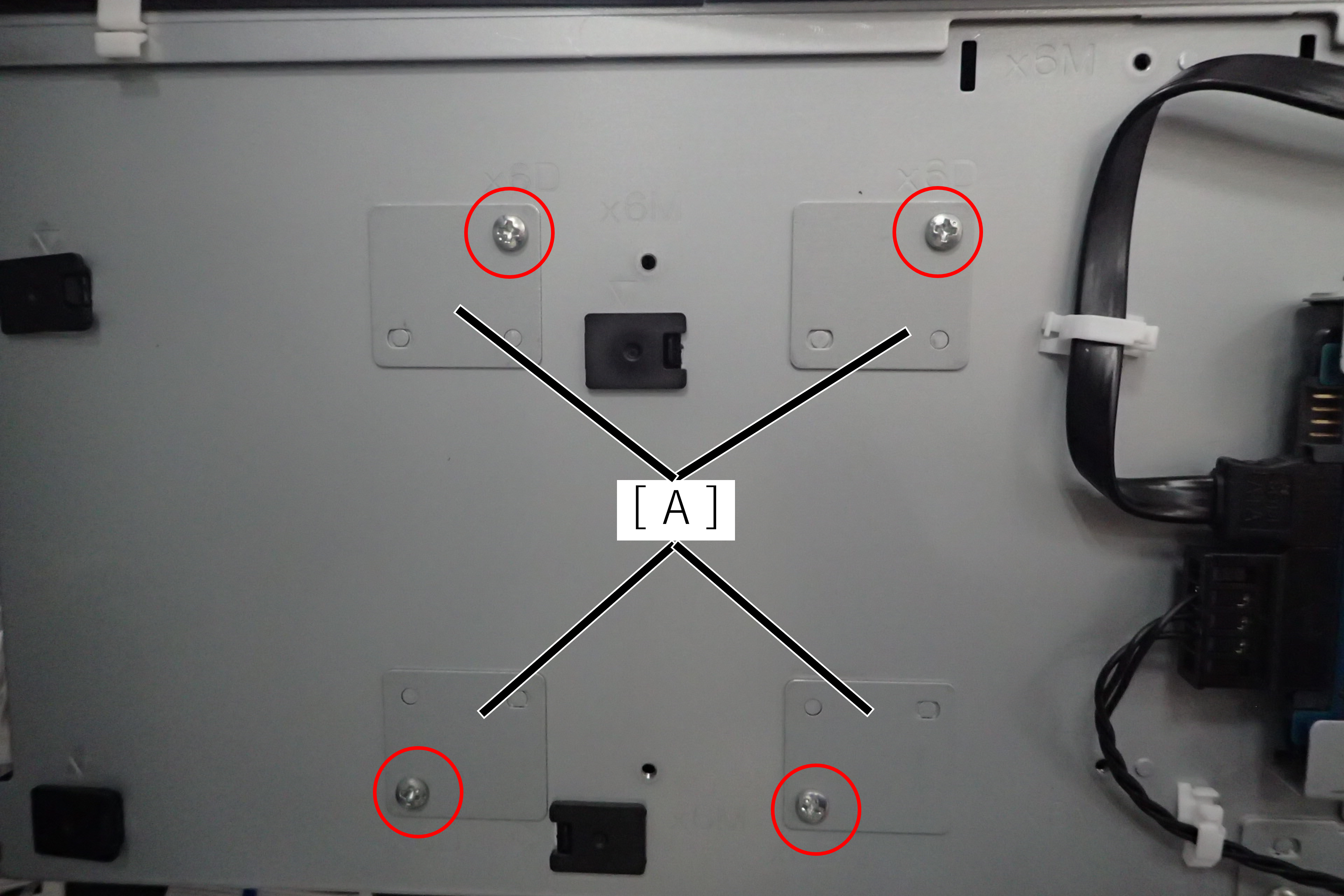

  3. 拆下4颗螺丝，拆下附加HDD的4块安装孔保护板（A）。

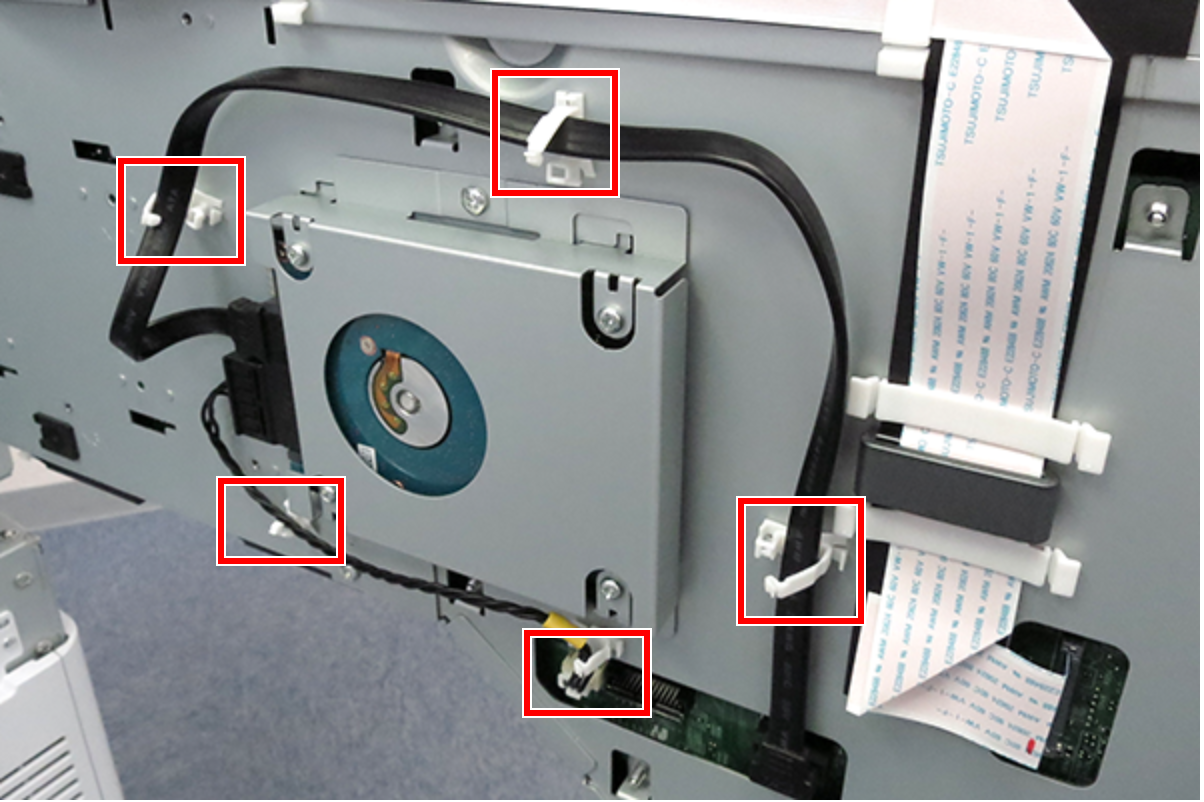

  4. 从板箱上的5个卡箍释放电缆。

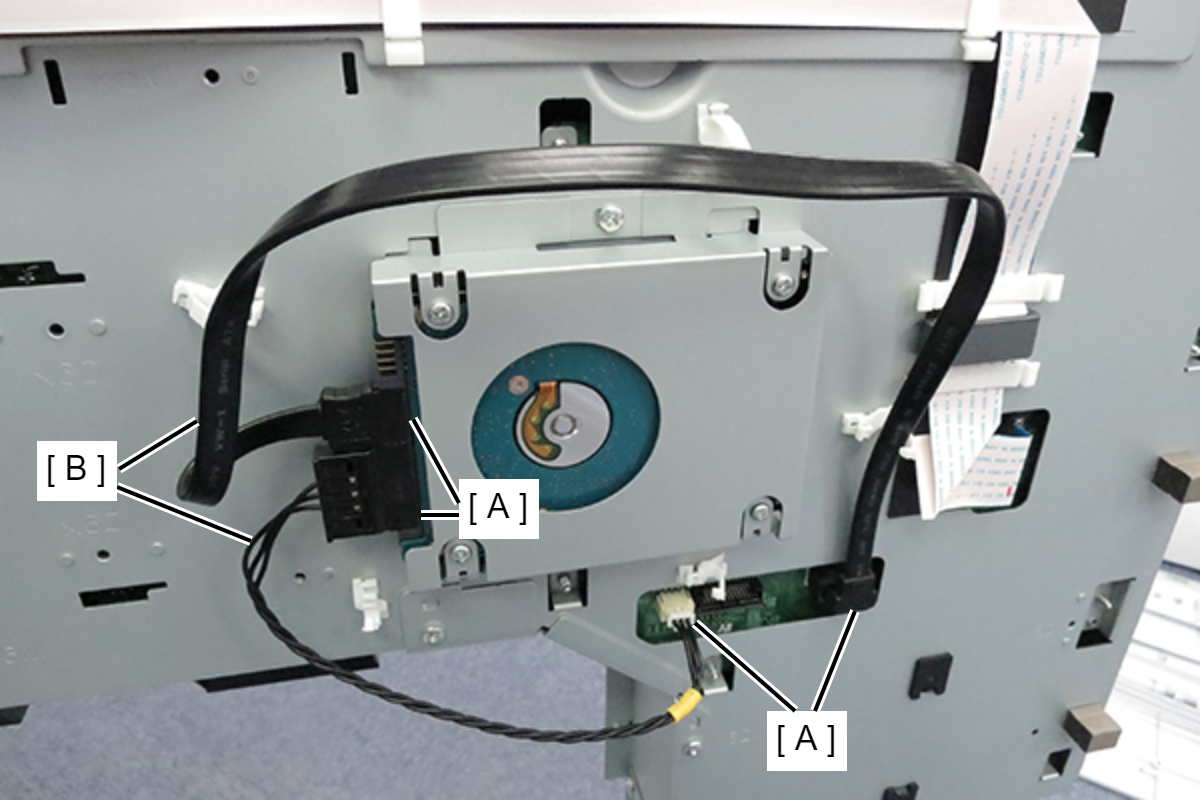

  5. 从HDD和主板上的连接器（A）断开电缆，然后拆下两根电缆（B）。


    Caution / 注意

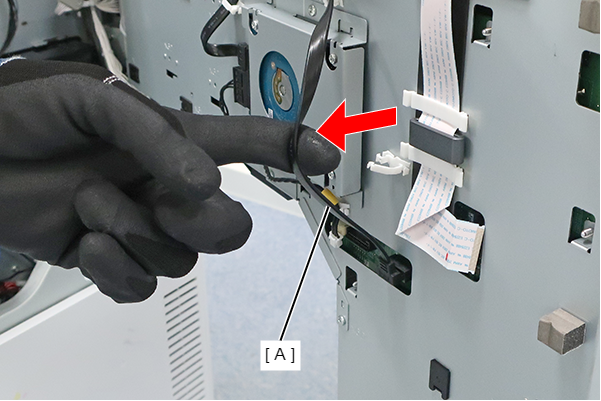

    拆下SATA电缆（A）时握住如图所示的位置，因为有断开主板连接器的风险。

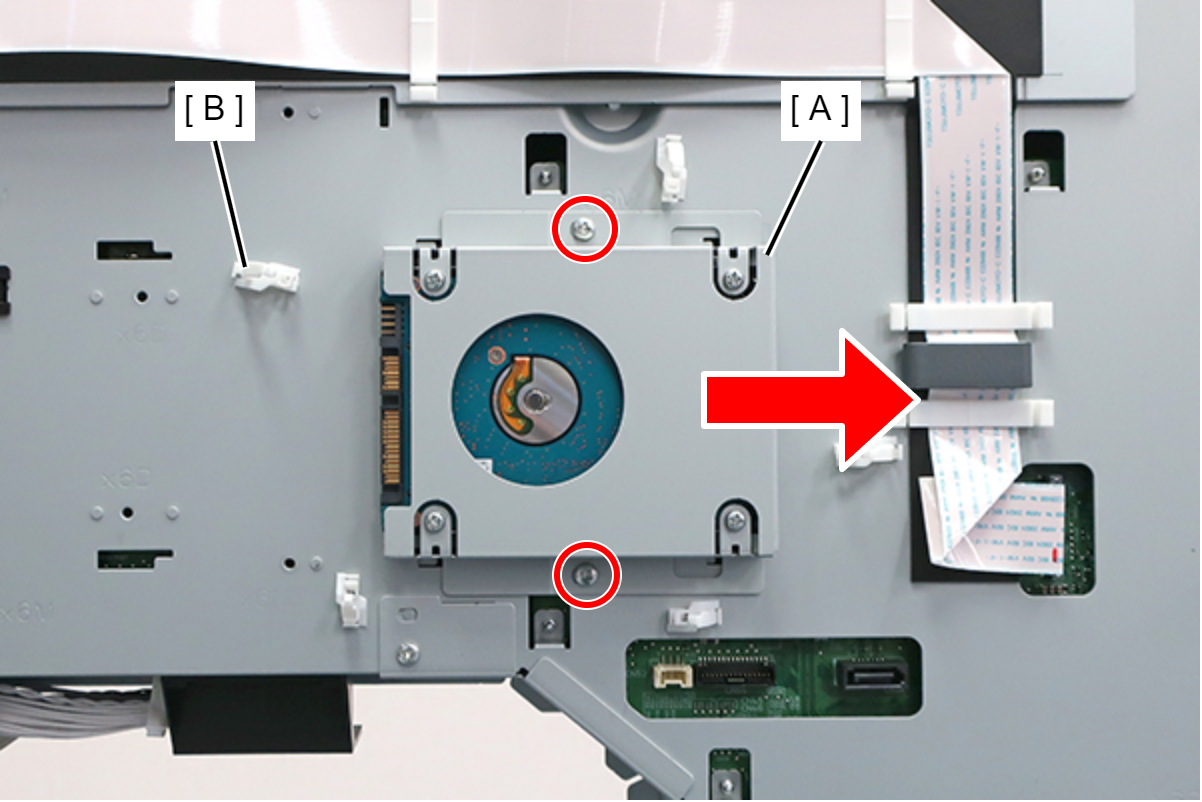

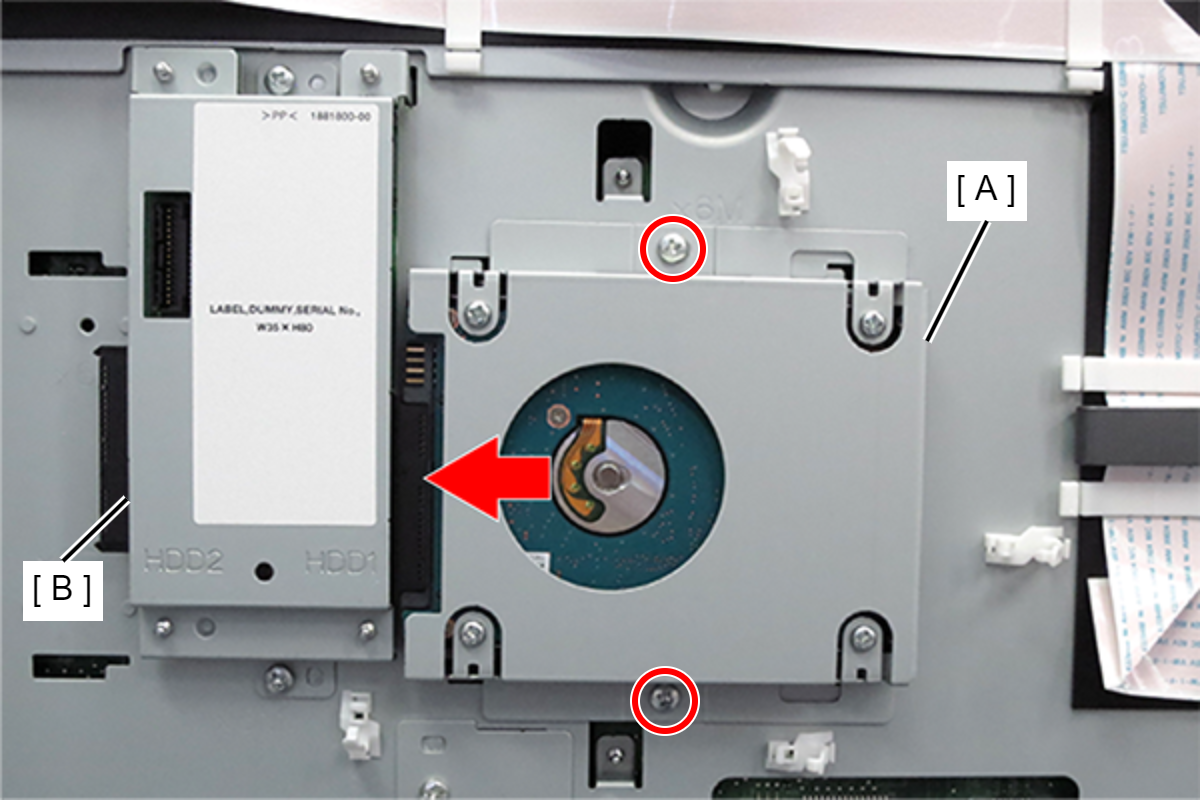

  6. 松开固定HDD的2颗螺丝（A），将其向右滑动，然后拆下卡箍（B）。

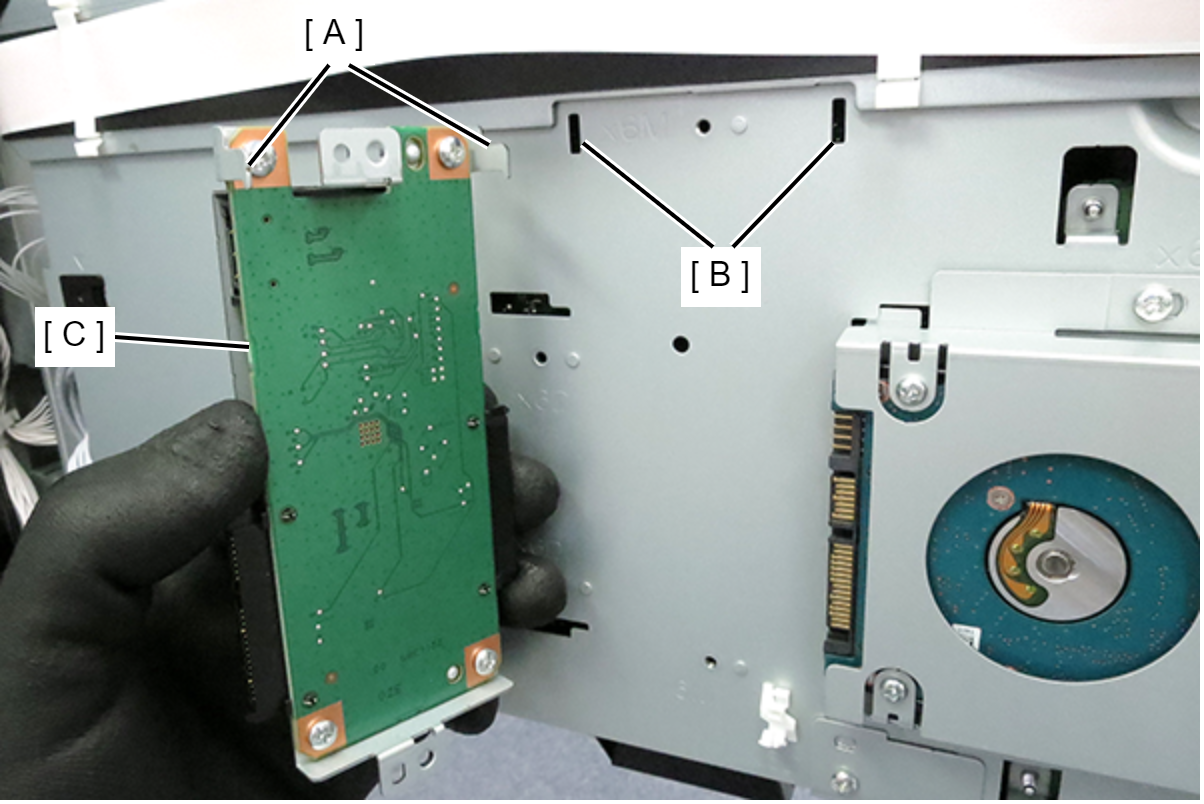

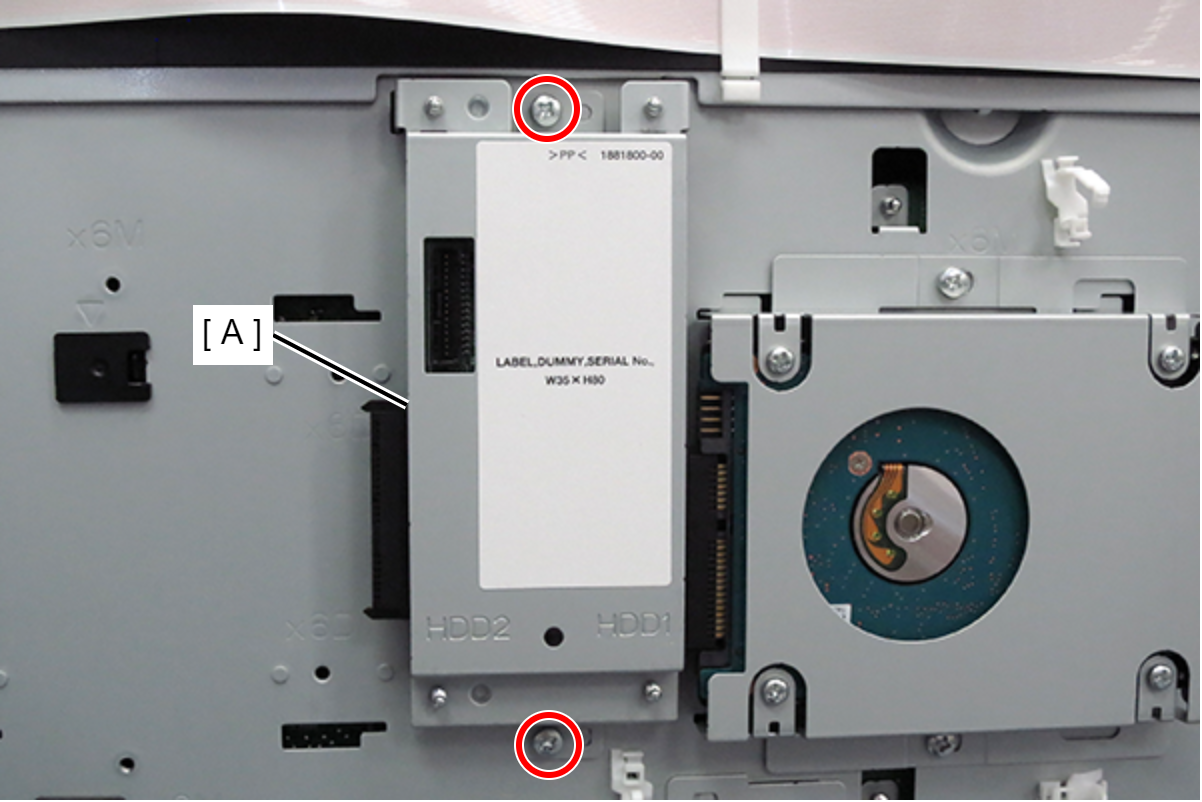

  7. 将磁盘阵列单元的2个卡钩（A）钩在板箱的2个孔（B）中，然后安装磁盘阵列单元（C）。
  8. 将定位销对齐两个定位孔，然后用2颗螺丝固定磁盘阵列单元（A）。
    • ：3x6D/P

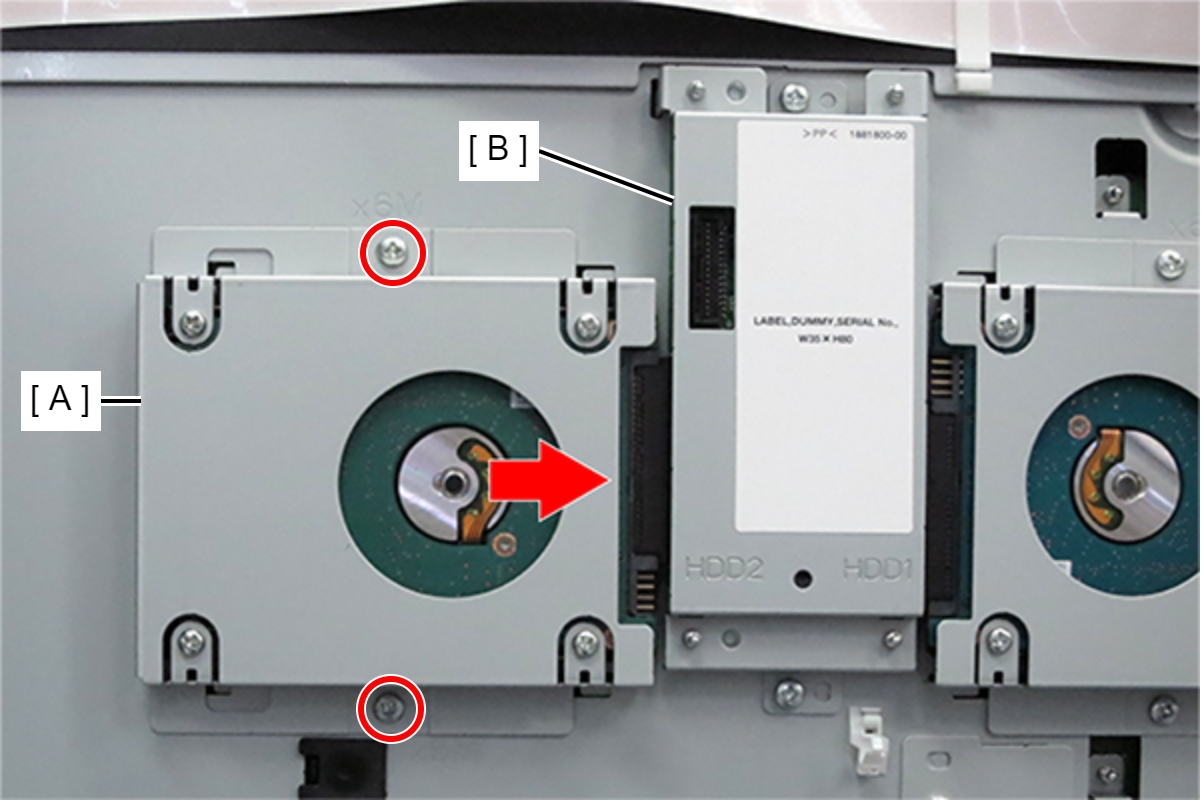

  9. 沿箭头方向滑动HDD（A），将其连接到磁盘阵列单元（B），然后拧紧2颗螺丝以固定HDD。

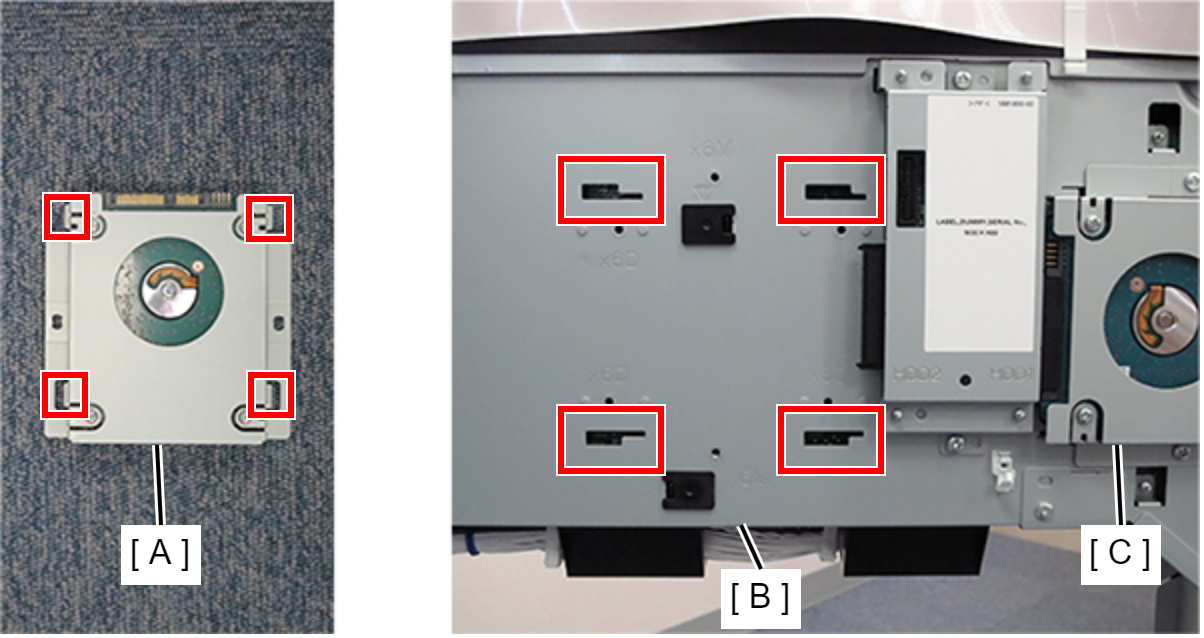

  10. 将附加HDD的4个卡钩（A）钩在板箱的4个孔（B）中，然后安装附加HDD（A）。
  11. 沿箭头方向滑动附加HDD（A），将其连接到磁盘阵列单元（B），然后用2颗螺丝固定附加HDD。
    • ：3x6D/P

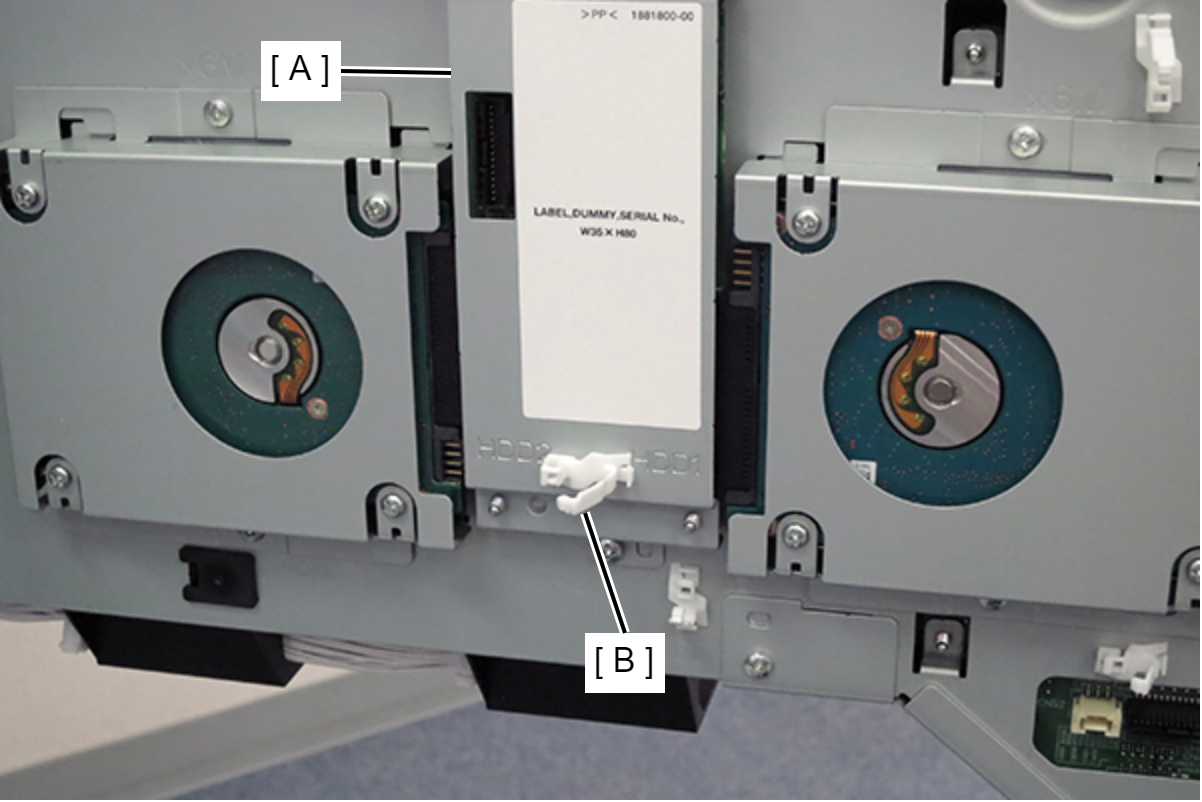

  12. 将卡箍（B）安装到磁盘阵列单元（A）。

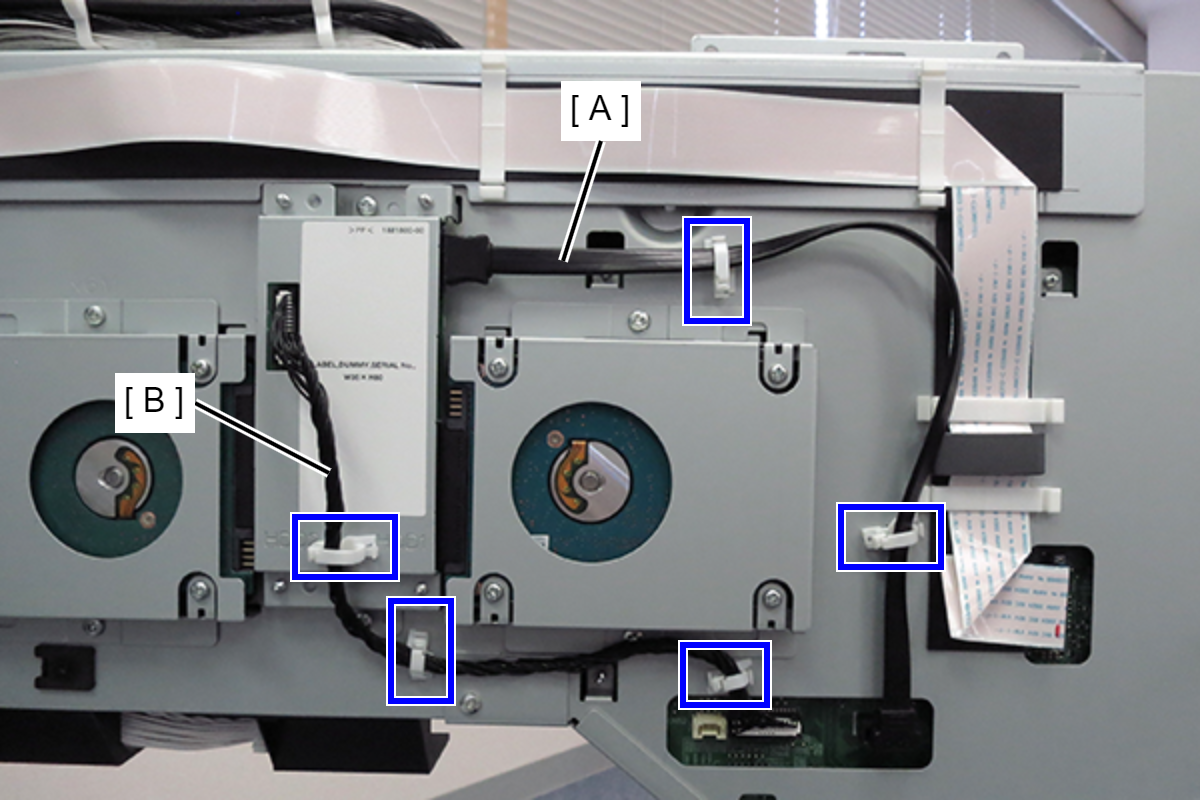

  13. 将SATA电缆（A）和电缆（B）连接到磁盘阵列单元和主板连接器，然后用5个卡箍固定。
  14. 打开板箱（A）。


    Check Point / チェックポイント

    如果电路板箱的卡钩（A）悬空在主机上，请务必使其回到原位，才能关闭电路板箱。

  15. 轻轻提起电路板箱（A），将卡钩钩在主机的凹槽中，然后锁定。

  16. 用4颗螺丝固定板箱（A）。

    • ：4x8D
  17. 将后盖上的5个卡钩对齐主机上的5个孔，然后安装。
  18. 沿与箭头相反的方向滑动后盖（A）使其钩住，然后用1颗螺丝固定。

    • ：3x10DC/P
  19. 安装副右盖（A）并用4颗螺丝固定。

    • ：3x10DC/P
  20. 将副左盖（A）的2个卡扣插入主体中使其装上，然后用2颗螺丝固定。

    • ：3x10DC/P

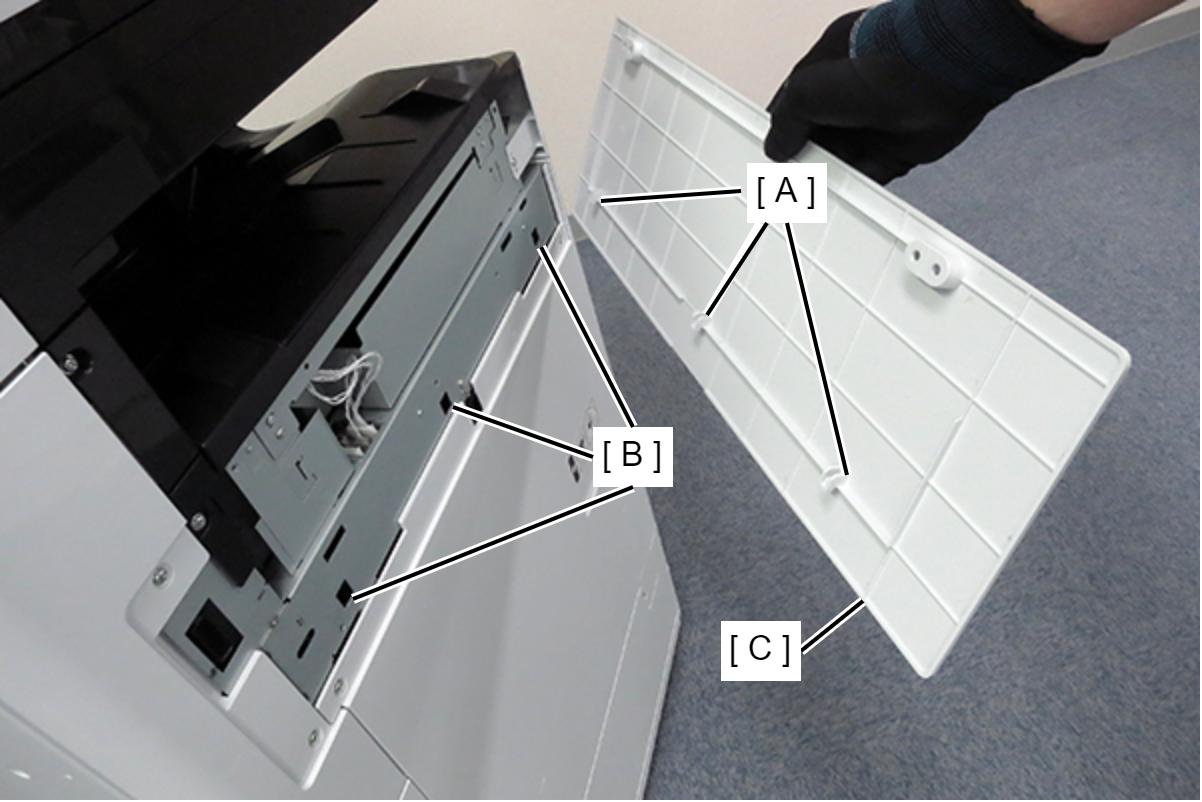

  21. 将左盖上的3个卡钩（A）对齐主体的3个孔（B），然后安装左上盖（C）。
  22. 用2颗螺丝固定左上盖（A）。
    • ：3x10DC/P
