# 装订器单元

1. 拆下2颗螺丝并拆下托盘组件（A）。


   • : 4x8DC/BK/P
2. 打开盒盖（A）并拆下订书钉盒（B）。

3. 拆下前外罩（A）的1颗螺丝。(SX: )

   • SX: ---
4. 打开盒盖（A），拆下固定前外罩的螺丝。(SX: )

   • SX: ---
5. 提起前外罩（A）将其解开。


6. 打开前外罩（A）的右侧，将其向左滑动，解除与轨道（B）的干扰，然后拆下前外罩（A）。


   Check Point / チェックポイント

   注意前外罩（A）很容易被内侧的拉伸弹簧夹住。

   Assembly / 組み立て

   安装前外罩（A）并使盒盖（B）打开。盒盖（B）内的突出部可能与盖打开传感器（C）接触并使其损坏。

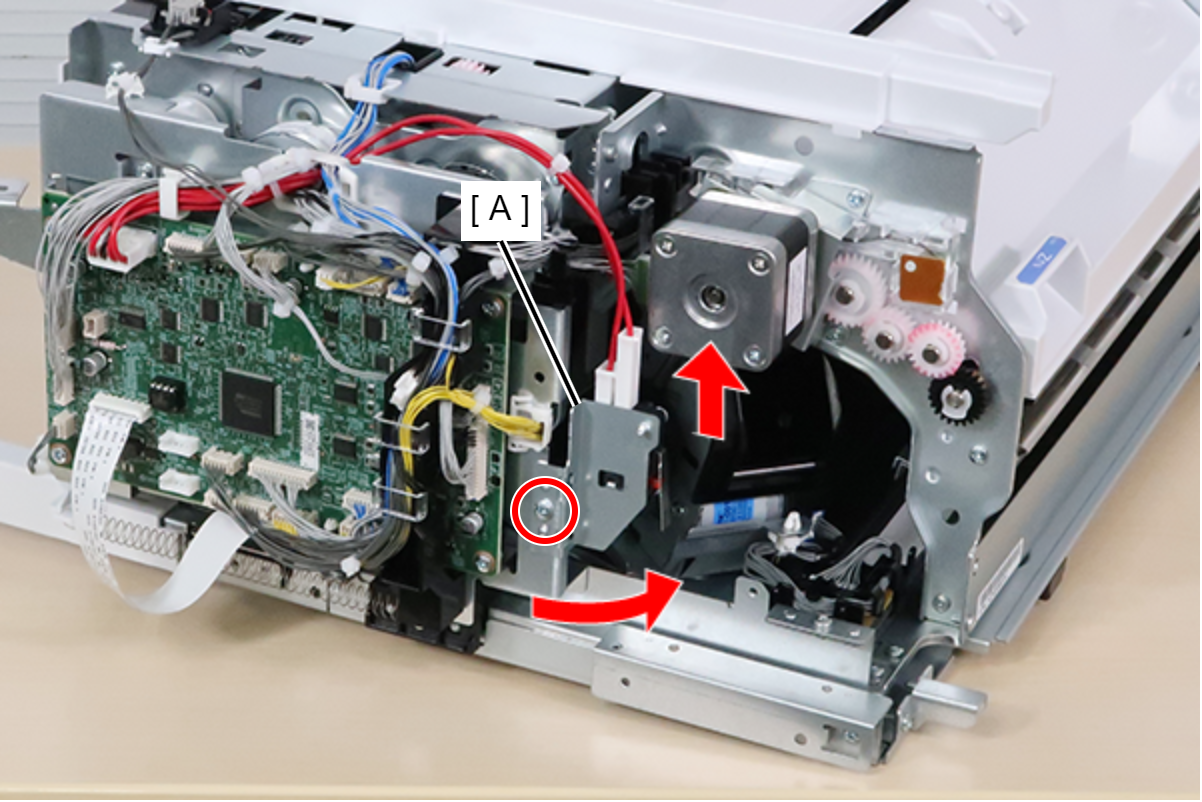

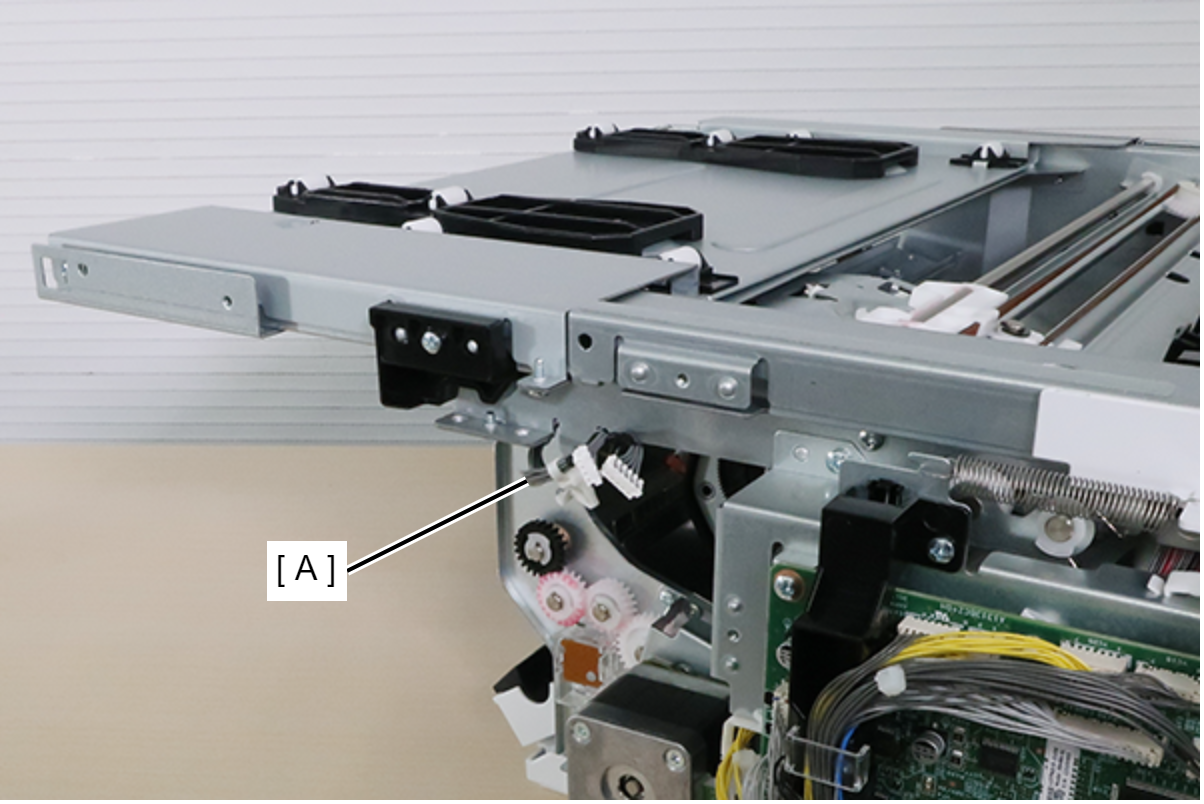

7. 拆下1颗螺丝，朝产品方向旋转盖打开传感器（A）以拆下定位销，将其向上提起并拆下。(SX: )

   • SX: ---
8. 从支架（A）释放电缆（B）。

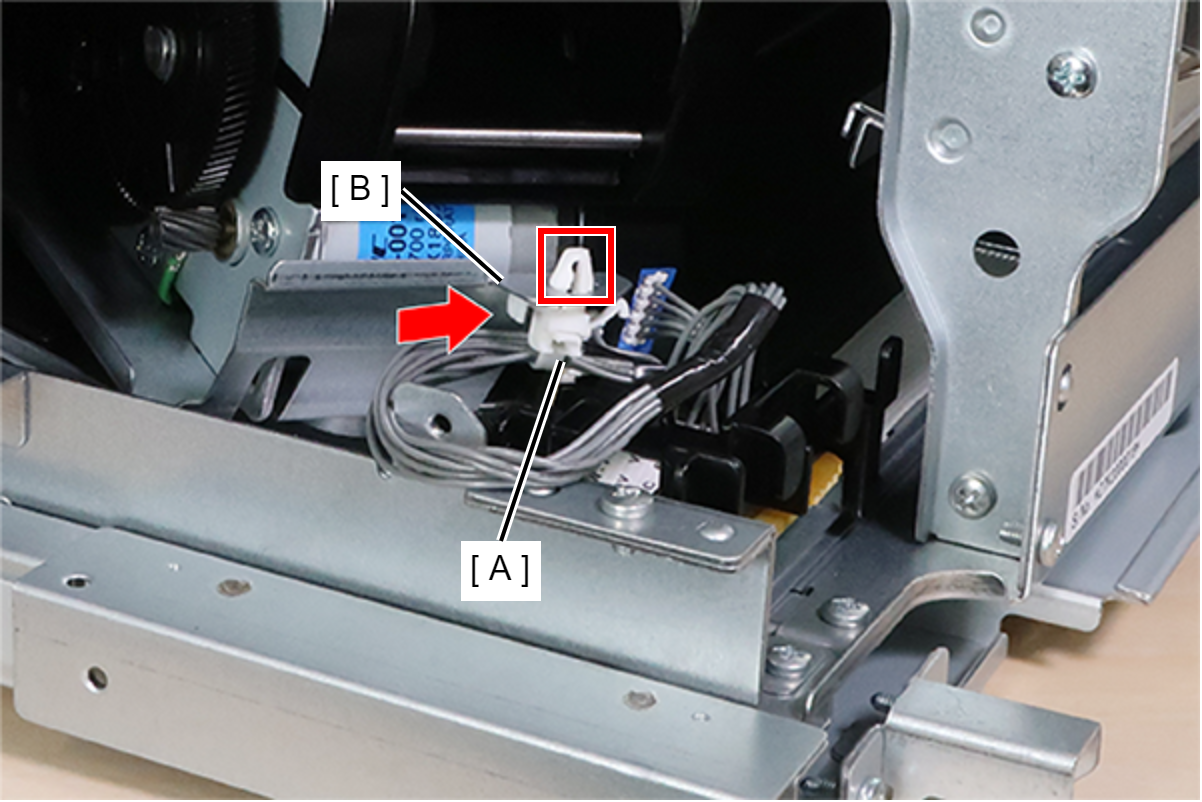

9. 按导线固定座（A）的卡扣，同时将其向下移动以释放卡钩，并从框架（B）拆下导线固定座（A）。

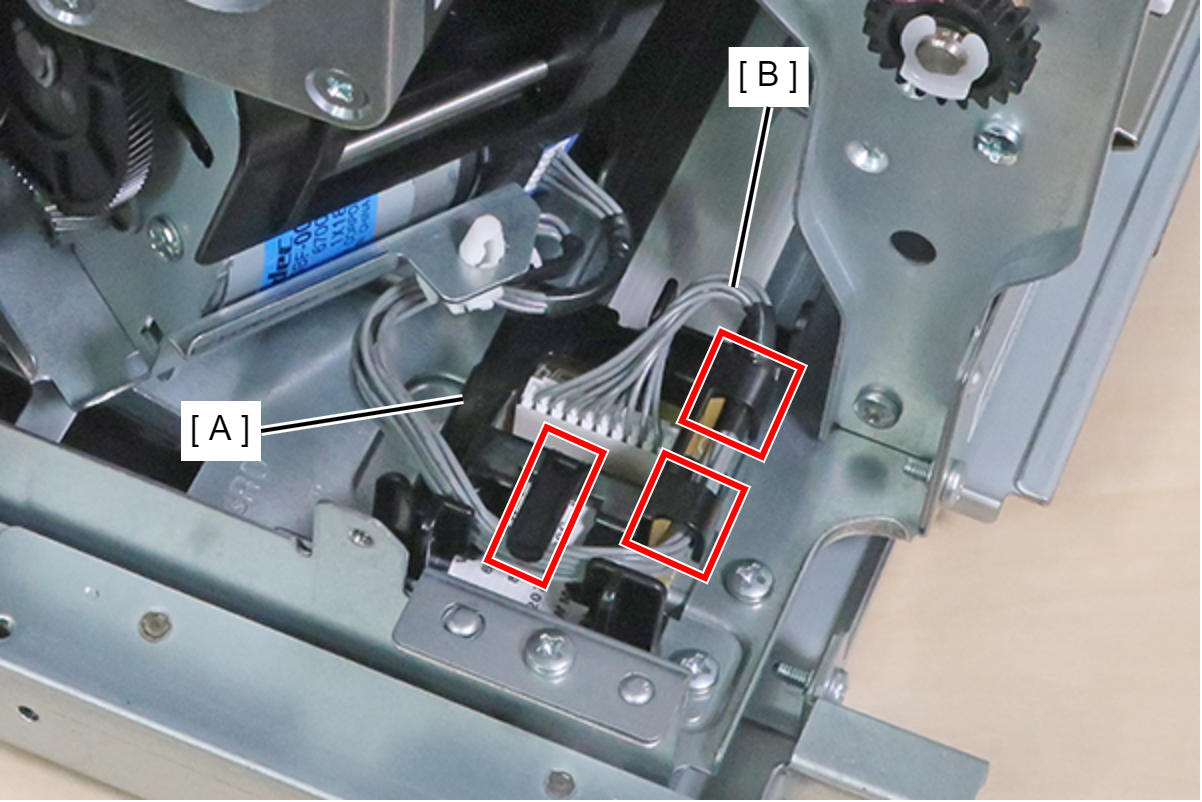

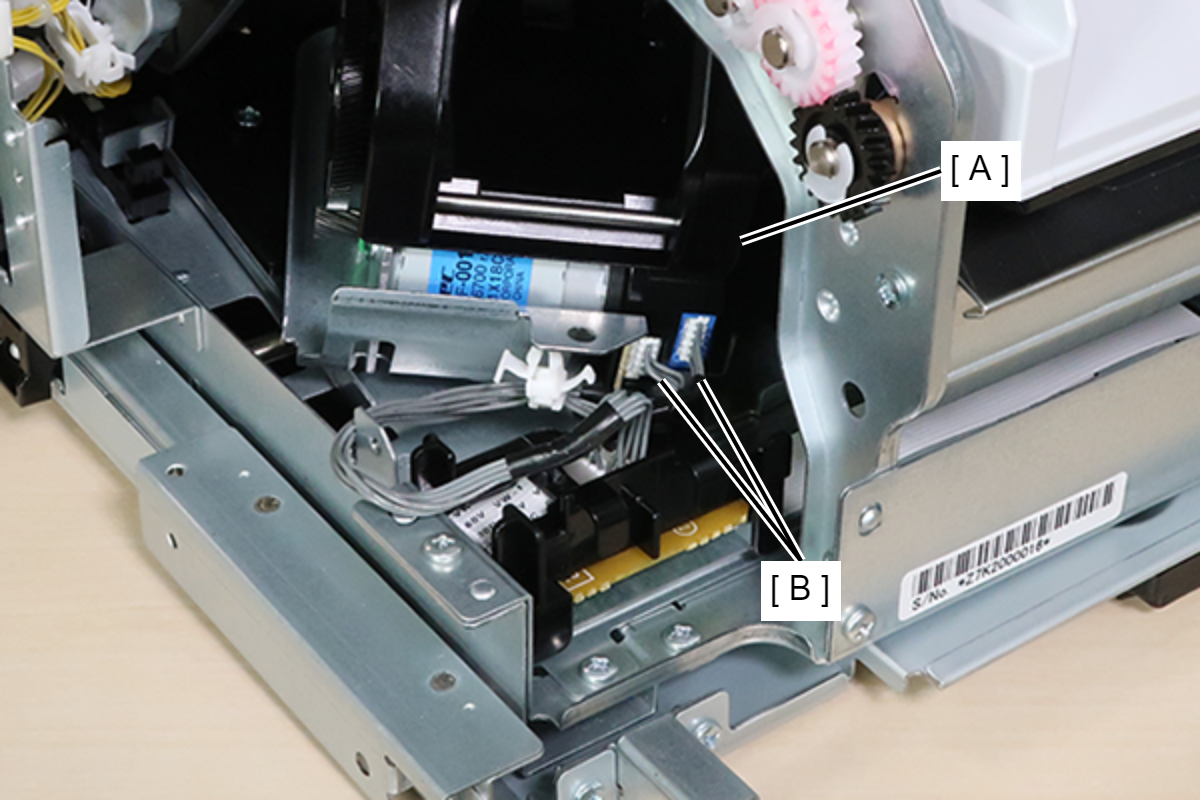

10. 从装订器单元（A）断开2根电缆（B）。

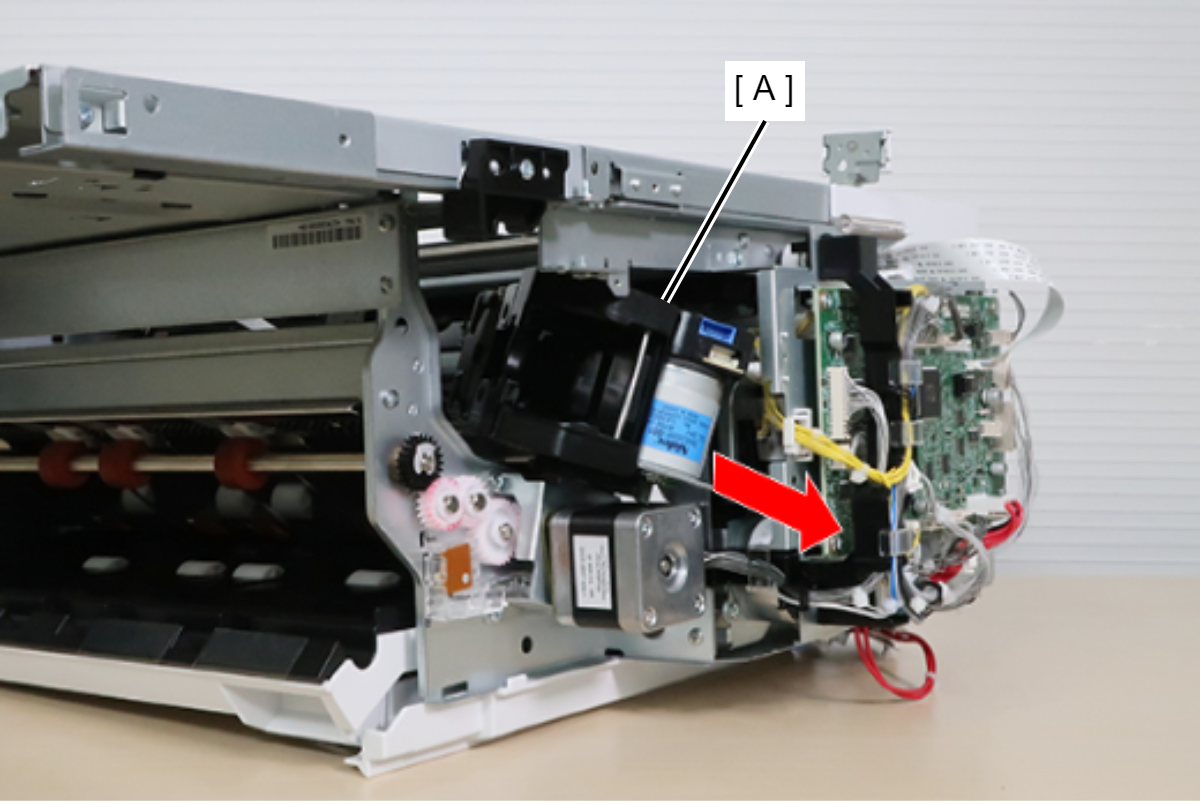

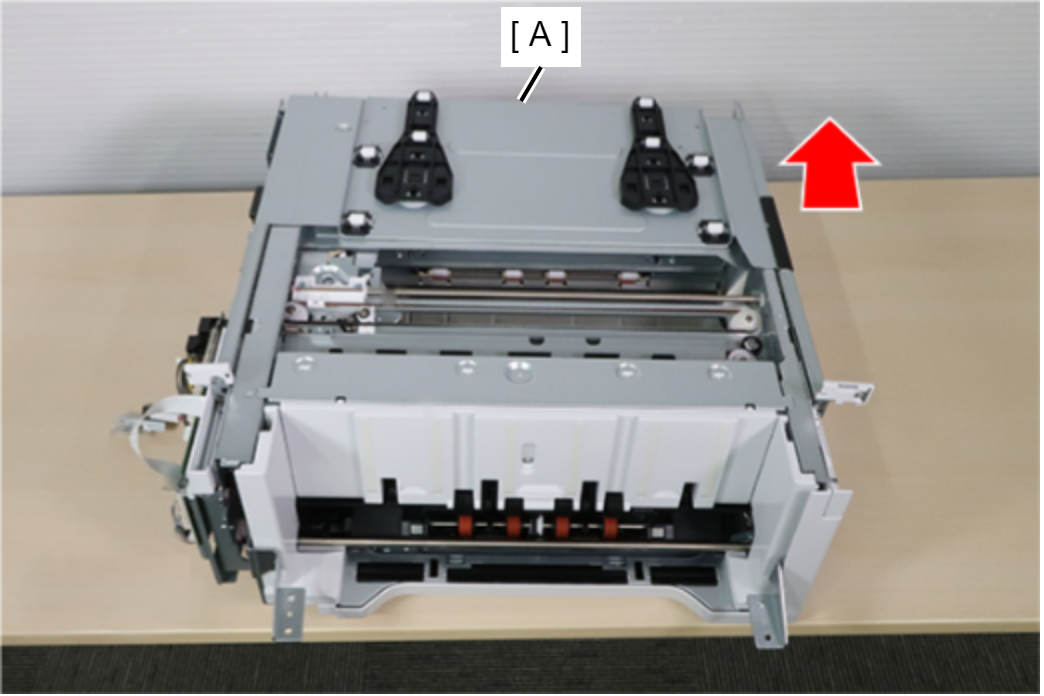

11. 翻转内部装订器（A），使其底朝上。


    Caution / 注意

    注意不要损坏电缆、板等。 由于滑块基座会移动，请注意不要夹住手指。

    Check Point / チェックポイント

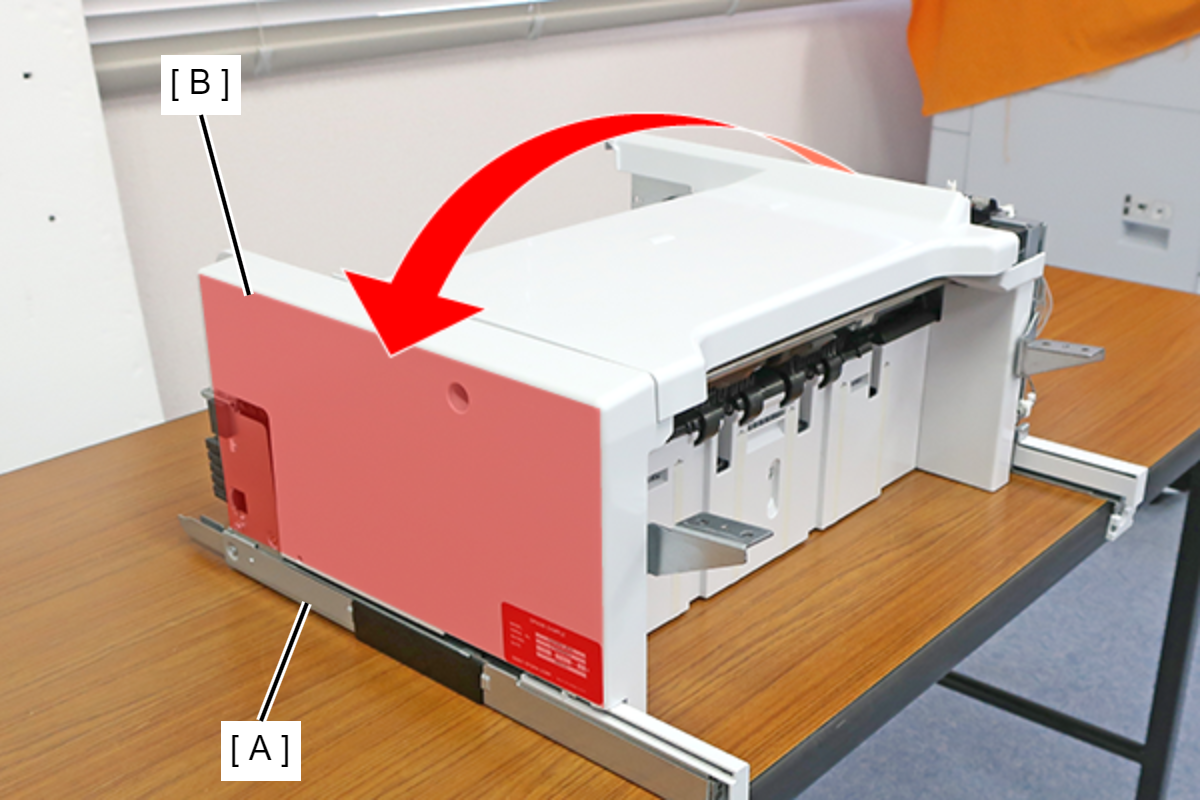

    用双手握住滑块基座（A）底部并旋转，使后侧（B）的外部朝下。

12. 滑动滑块基座（A），将其打开到最大程度。

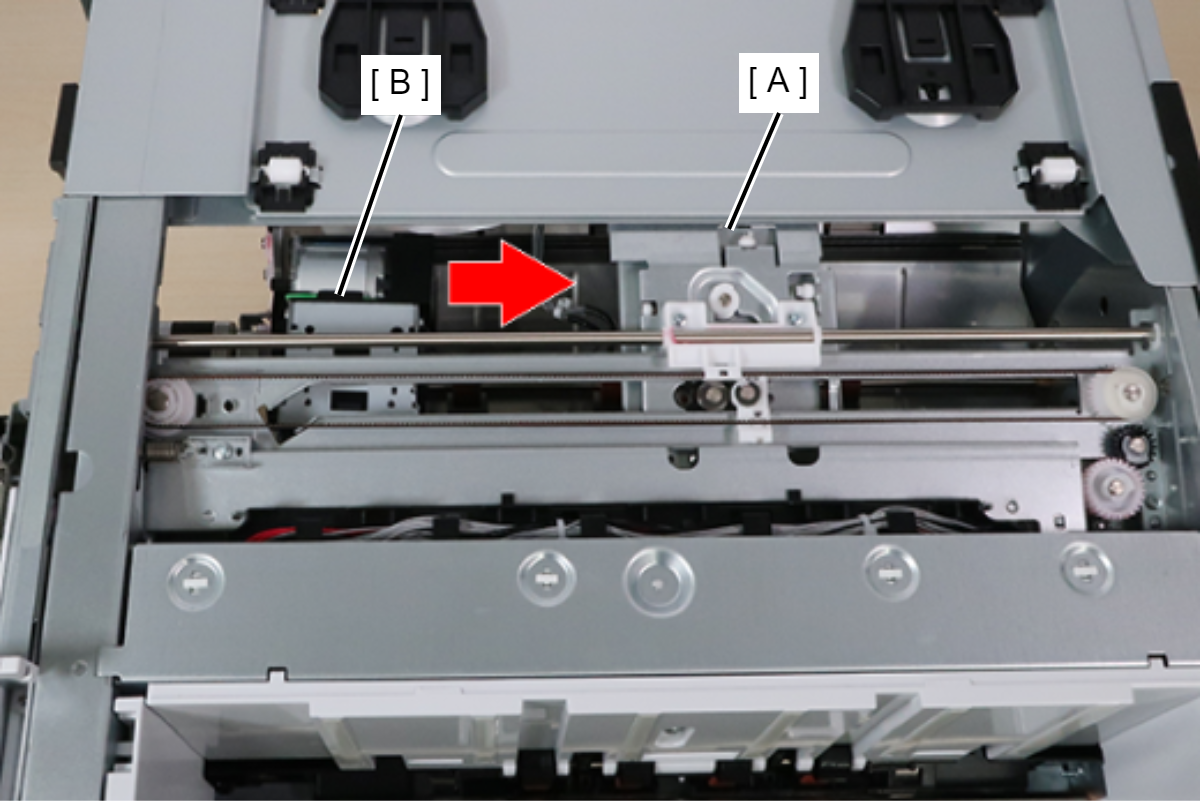

13. 拉正时皮带（A），将装订器字车（B）移动到可以看见螺丝的位置。（请参见下列注意事项）


    Caution / 注意

    移动装订器字车时，注意不要使拆下的电缆（A）被框架卡住或夹住而导致损坏。

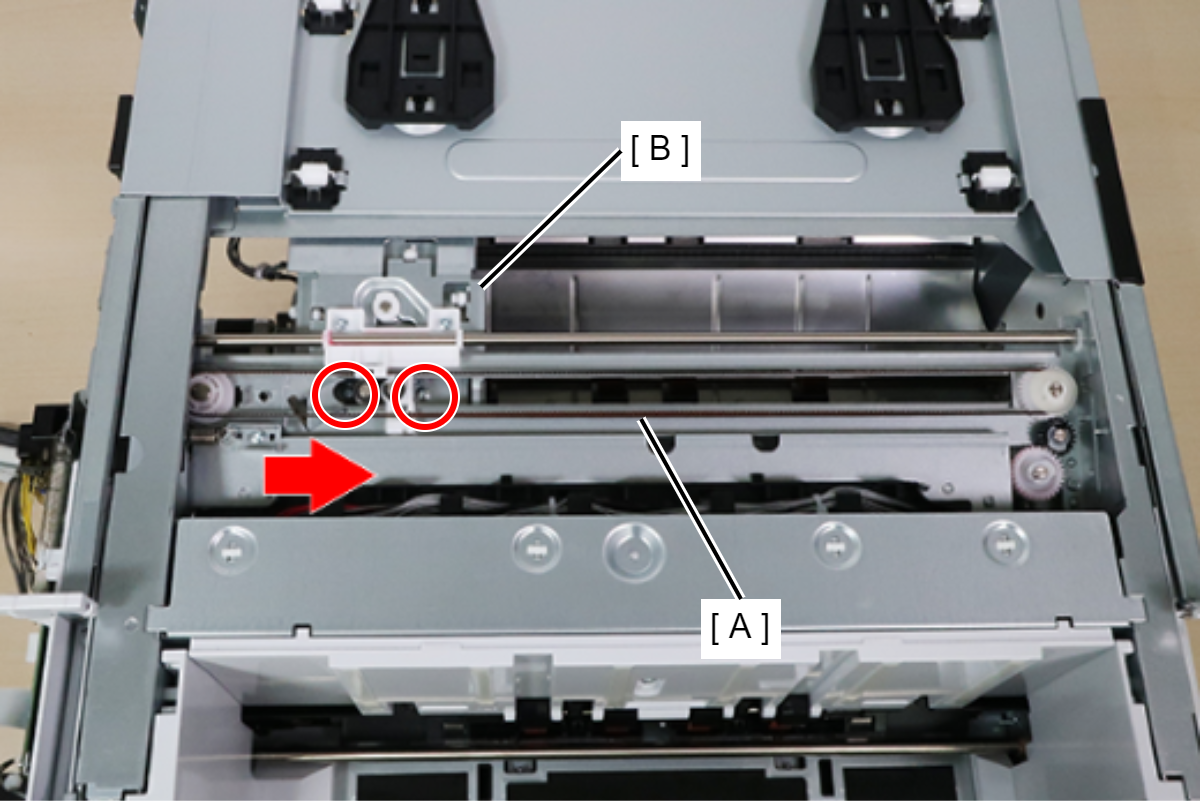

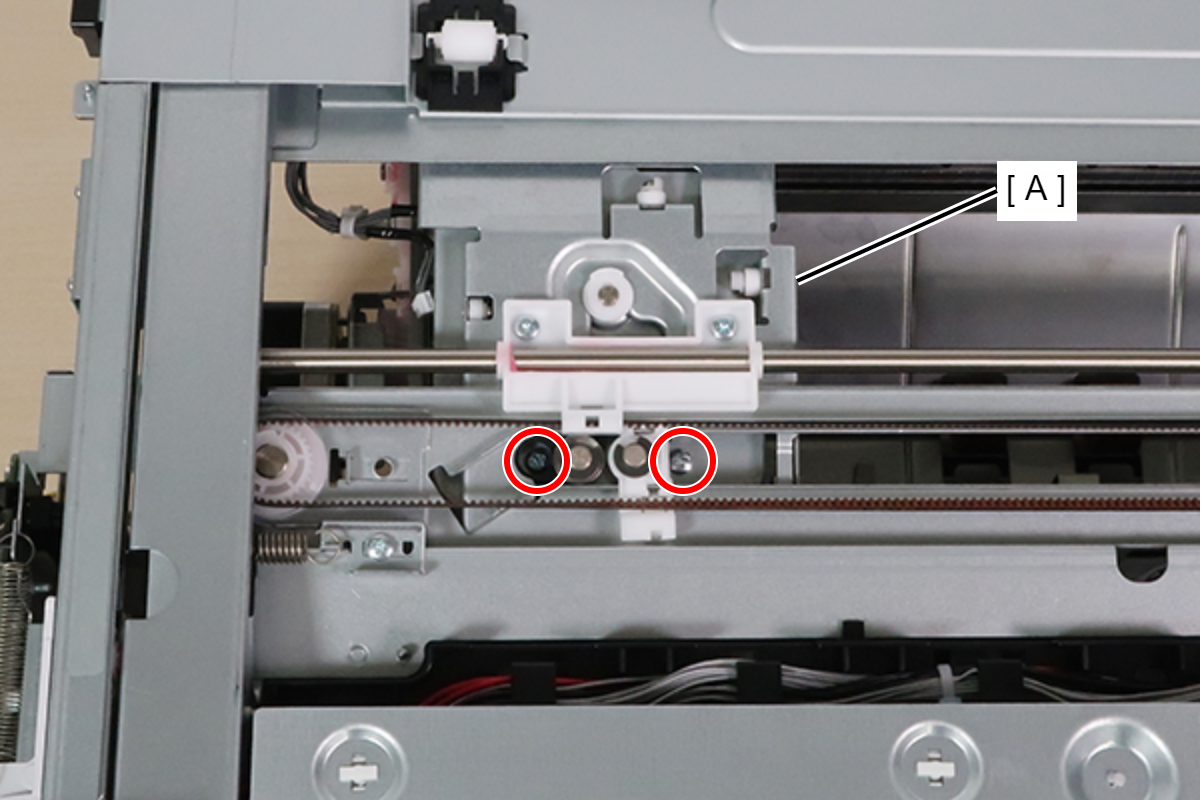

14. 拆下固定装订器单元（A）的2颗螺丝。(SX: )

    • SX: ---
15. 将装订器字车（A）移动到最右边的位置，不会干扰装订器单元（B）。

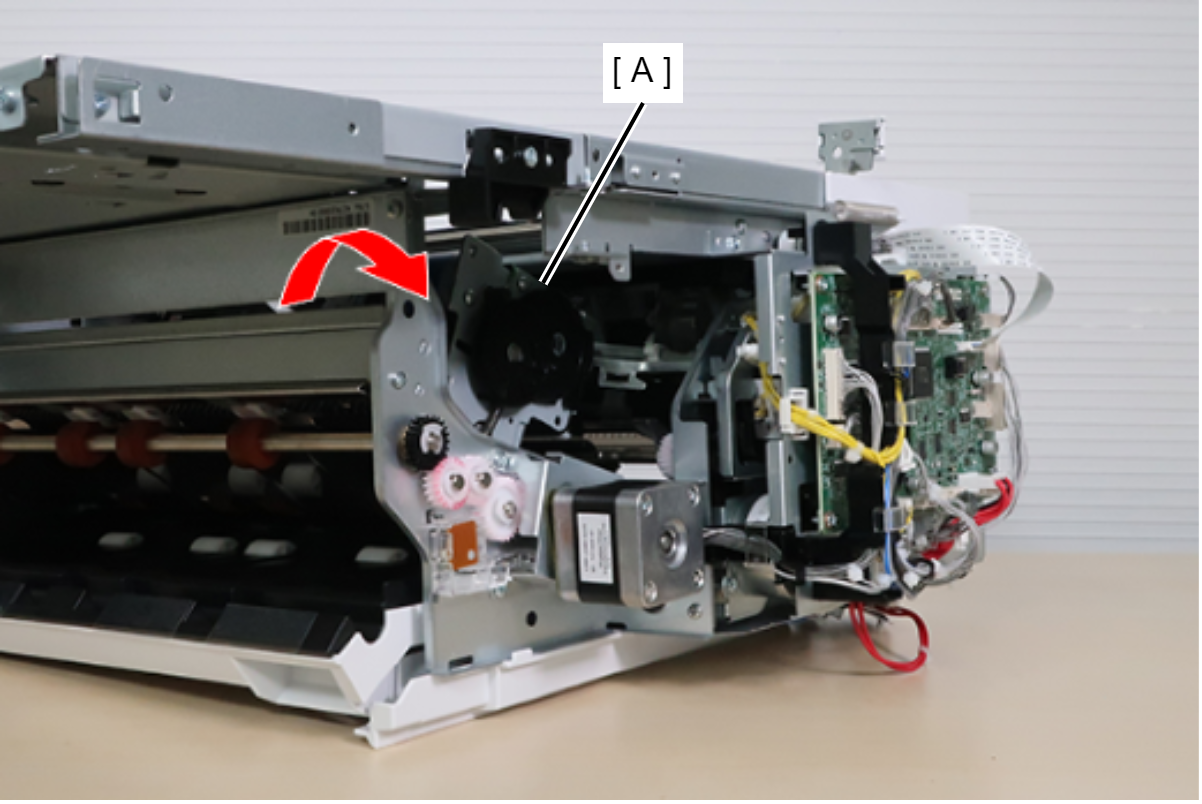

16. 将装订器单元（A）向左（从上方看去）旋转90度，使其朝向侧面。

17. 拆下装订器单元（A），注意不要干扰框架等。
