20105皮带吸附检查图案

程序编号

图案名称

规格

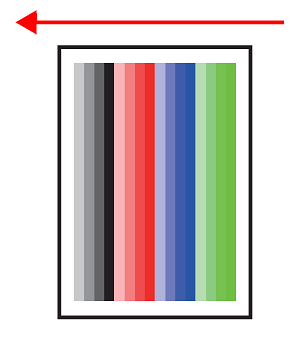

图案图像
（纸张传输方向：箭头方向）

目标图像质量缺陷

20105

皮带吸附检查图案

  • 图案轮廓：在一面打印20103渐变图案，并通过双面路径进纸。
    另一面不打印便出纸。
  • 纸张大小：A4／Letter
  • 纸张类型：普通纸
  • 打印数量：1


  • 格线错位

  • 颜色偏移

  1. 启动服务支持模式。
  2. 选择[02 Check Pattern Print / Paper Feed Confirmation]（02检查图案打印/进纸确认）。
  3. 选择[Check Pattern Print]（检查图案打印）选项卡。
  4. 选择[20105 Belt Adsorption Check Pattern]（20105皮带吸附检查图案）。

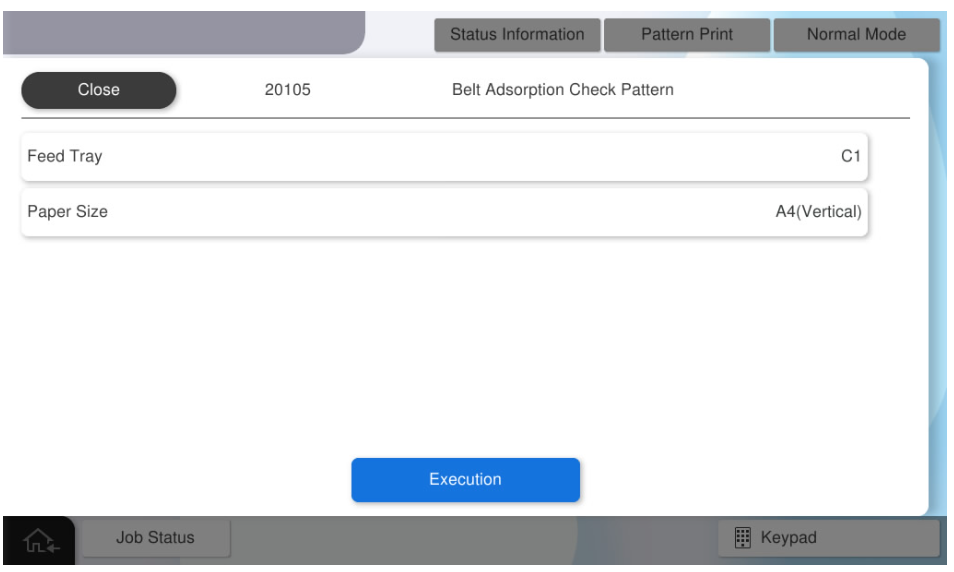

  5. 按下各设置项目按钮进行打印设置。
    可选项目如下。

    设置项目选项
    可用纸张大小A4（垂直）、Letter（垂直）
    进纸托盘C1、C2、C3、C4、手动进纸器、大容量进纸器
  6. 按下[Execution]（执行）。
