上部单元

拆下2颗螺丝并拆下托盘组件（A）。
- : 4x8DC/BK/P
打开盒盖（A）并拆下订书钉盒（B）。
拆下前外罩（A）的1颗螺丝。(SX: )
- SX: ---
打开盒盖（A），拆下固定前外罩的螺丝。(SX: )
- SX: ---
提起前外罩（A）将其解开。

打开前外罩（A）的右侧，将其向左滑动，解除与轨道（B）的干扰，然后拆下前外罩（A）。

Check Point / チェックポイント

注意前外罩（A）很容易被内侧的拉伸弹簧夹住。

Assembly / 組み立て

安装前外罩（A）并使盒盖（B）打开。盒盖（B）内的突出部可能与盖打开传感器（C）接触并使其损坏。

拆下后外罩（A）的2颗螺丝。(SX: )
- SX: ---
打开后外罩（A）的上侧，将其斜着向上提起并拆下。

Assembly / 組み立て

安装后外罩时，将内卡钩钩住框架（A）。

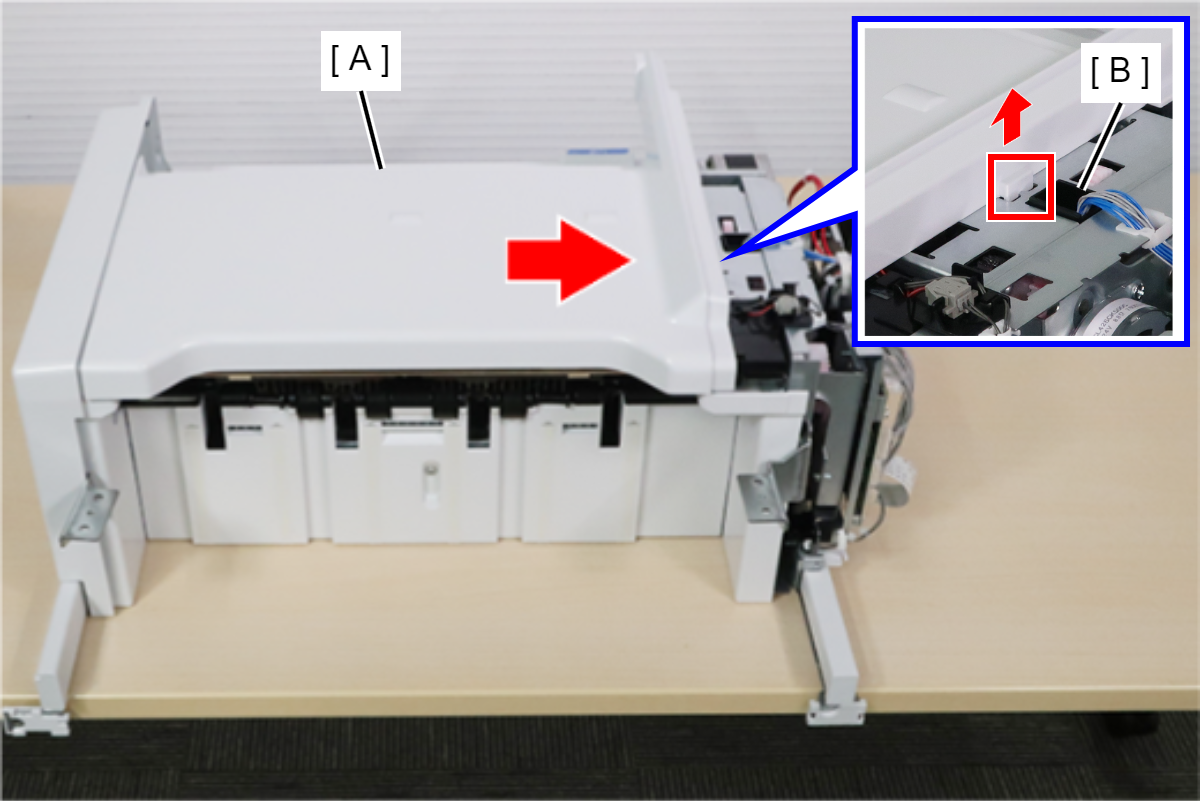

轻轻提起上外罩（A）的前侧，拆下卡钩，并向前滑动上外罩（A）直至卡钩碰到电缆导管（B）。

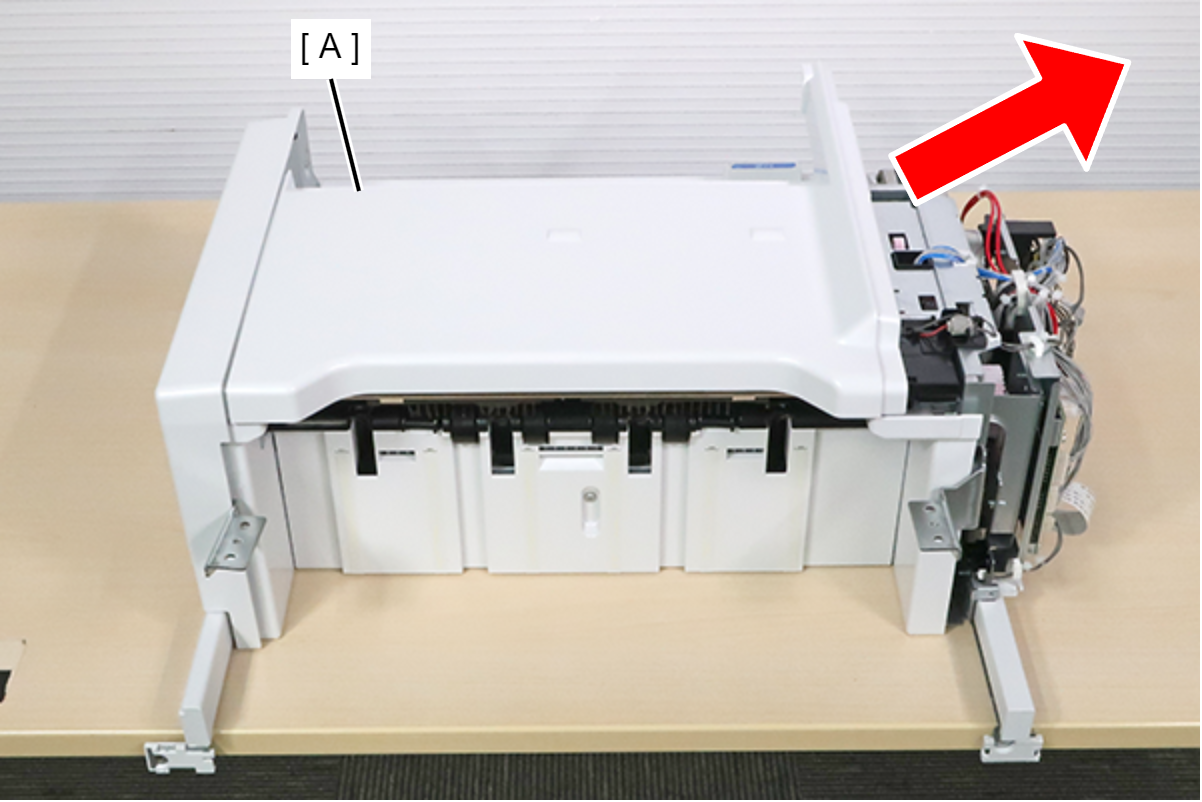

斜着提起上外罩（A）将其拆下。

Assembly / 組み立て

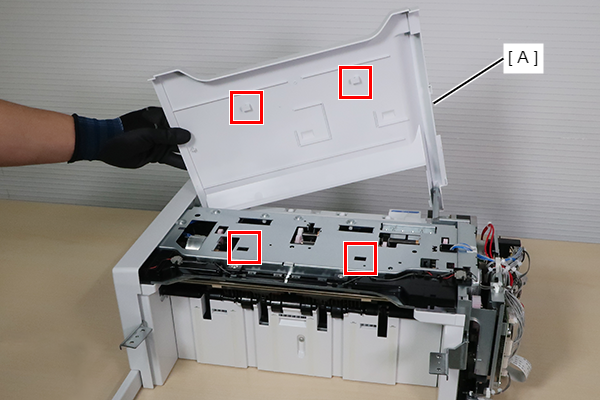

将上外罩（A）的两个卡钩安装在孔中。

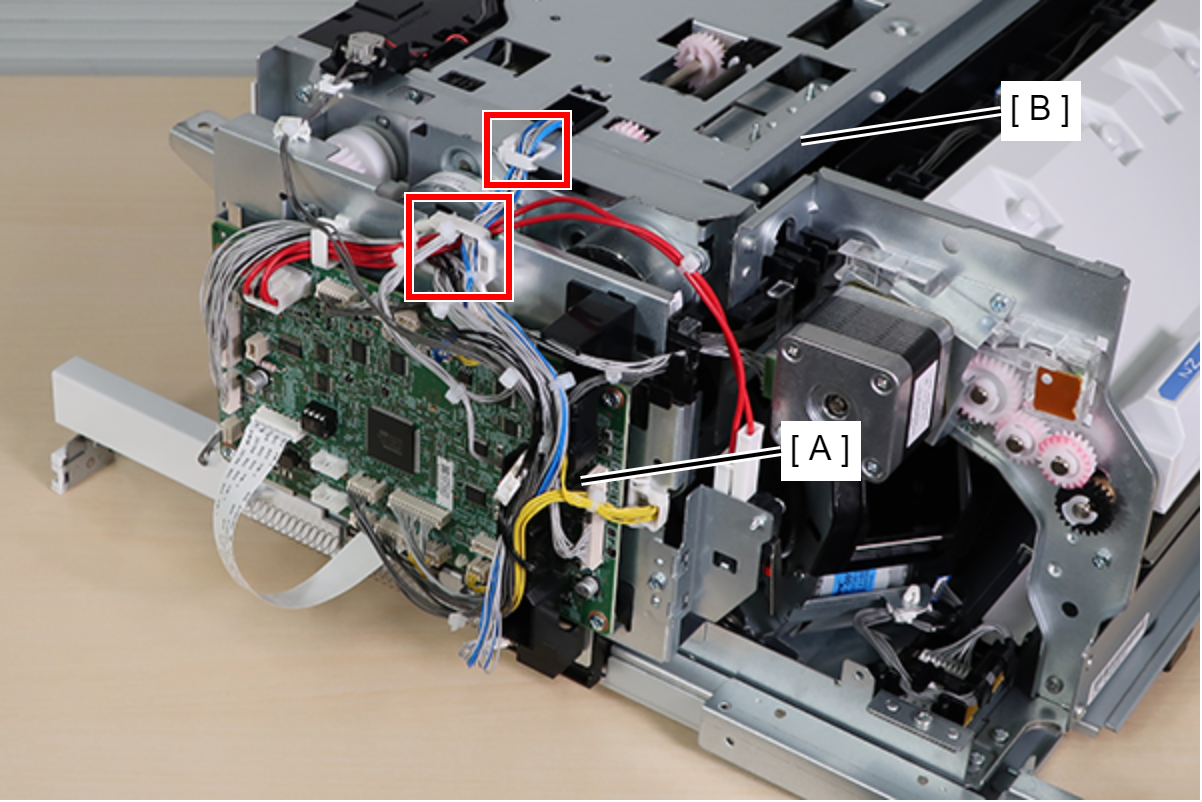

使用平头（-）螺丝刀，从电缆导管（A）拆下三个支架。

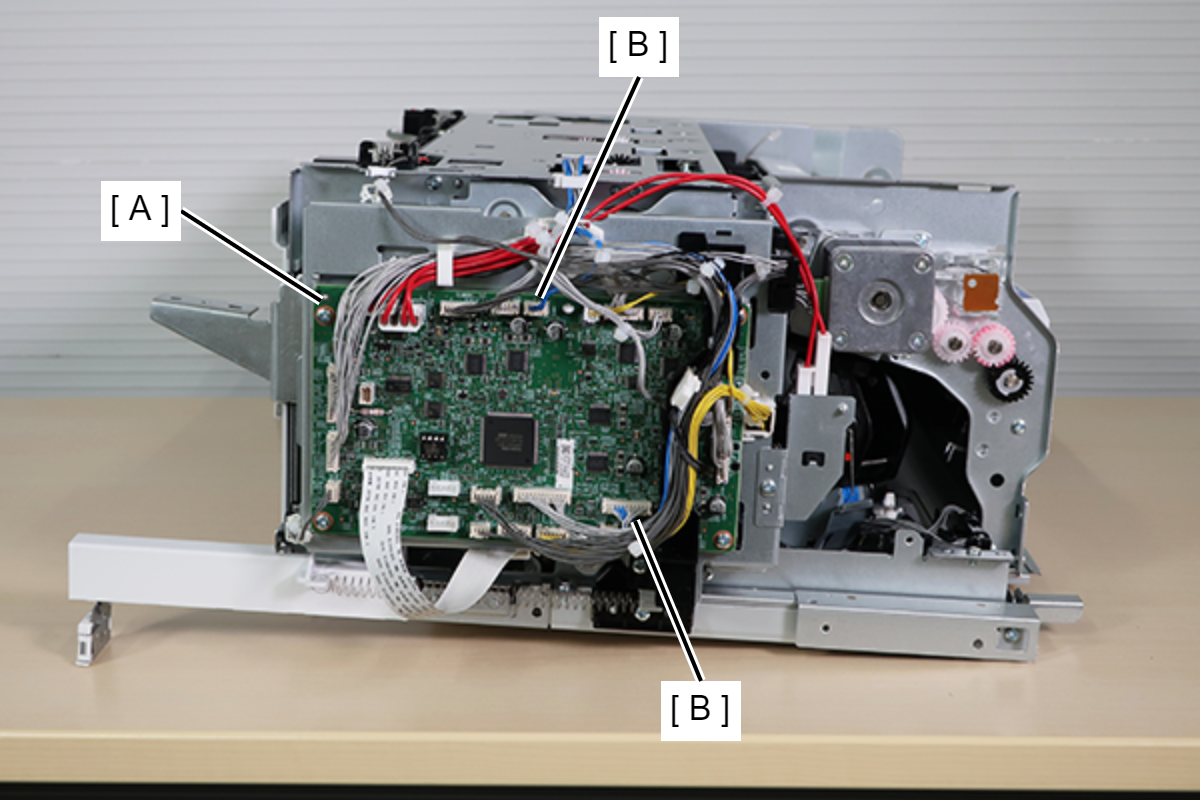

从主板（A）上的连接器（YC24、YC18）断开电缆（B）。

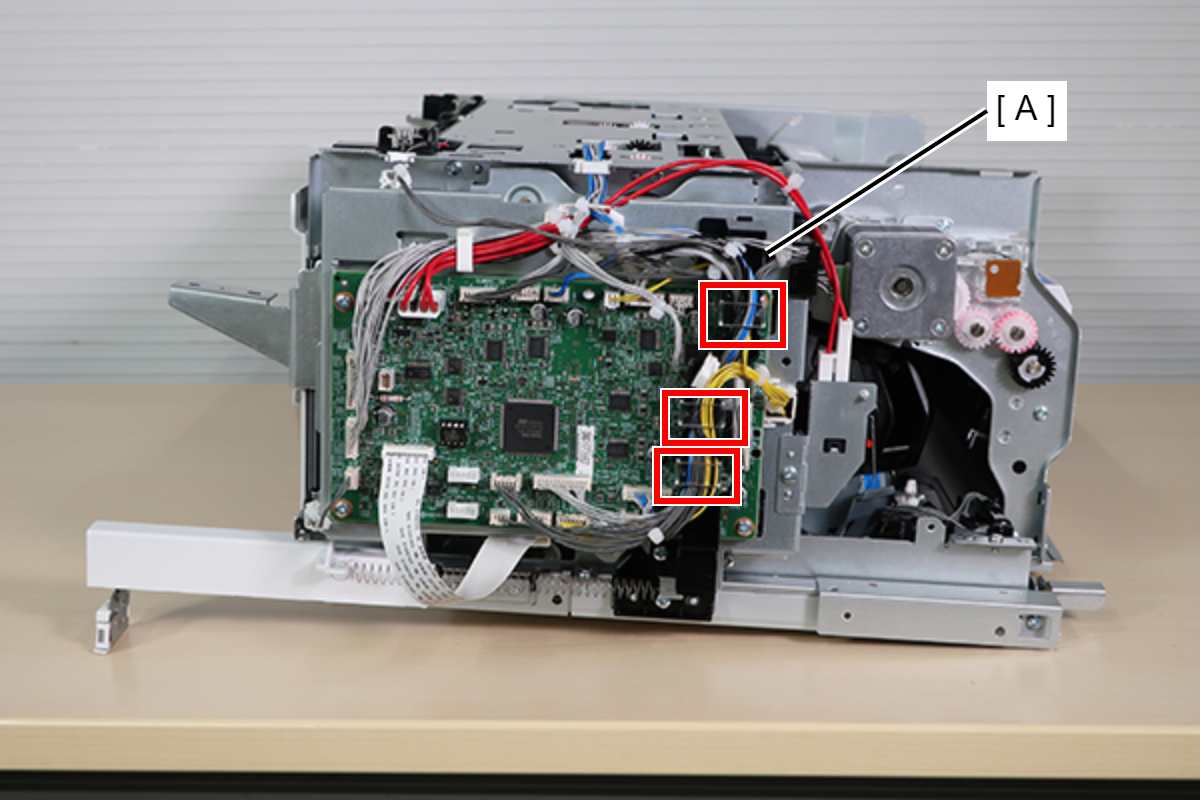

从电缆导管（A）和两个卡箍释放上部单元（B）的电缆。
拆下将上部单元（A）固定到前侧的2颗螺丝。(SX: )
- SX: ---

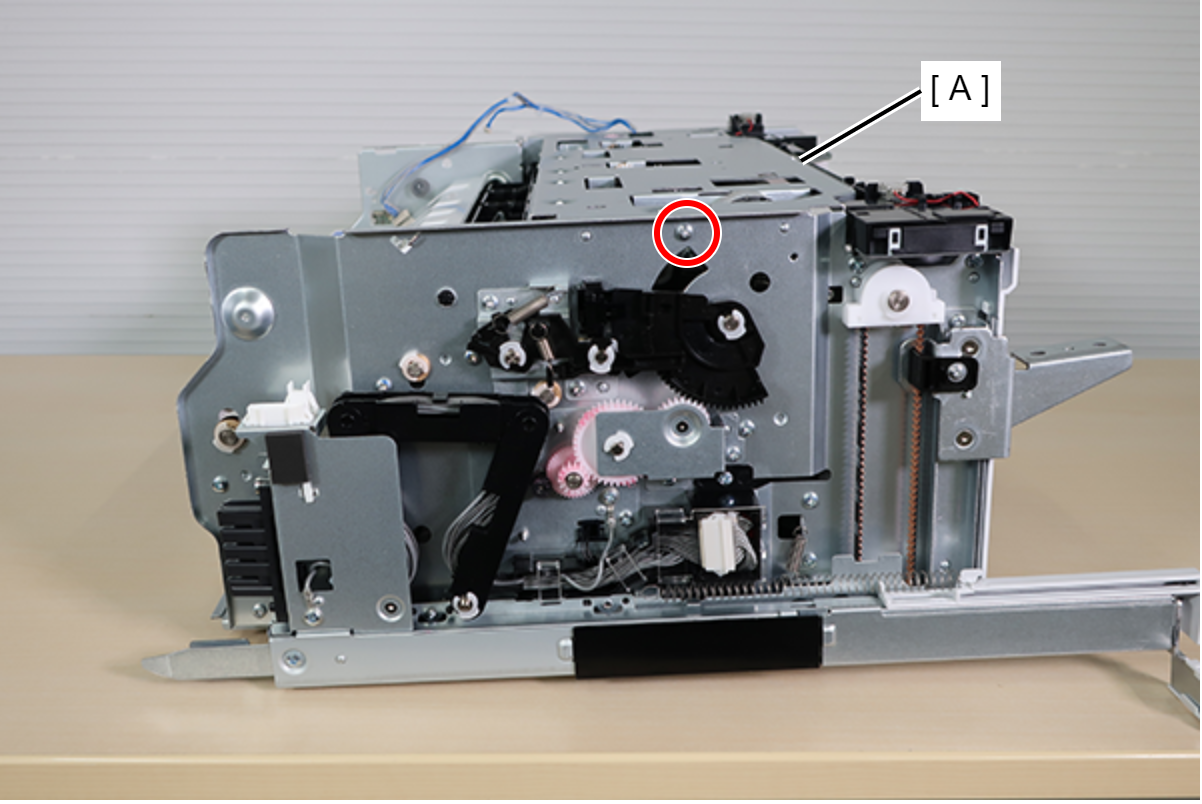

拆下将上部单元（A）固定到后侧的1颗螺丝。(SX: )
- SX: ---

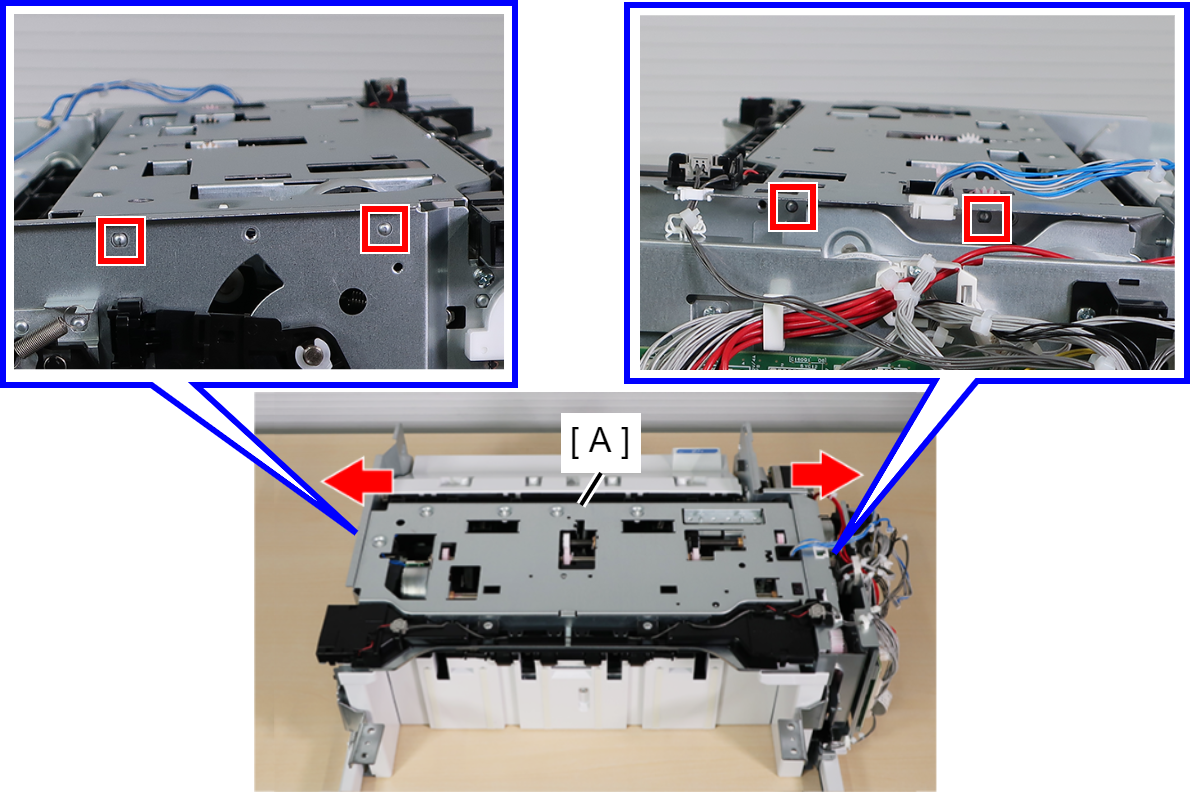

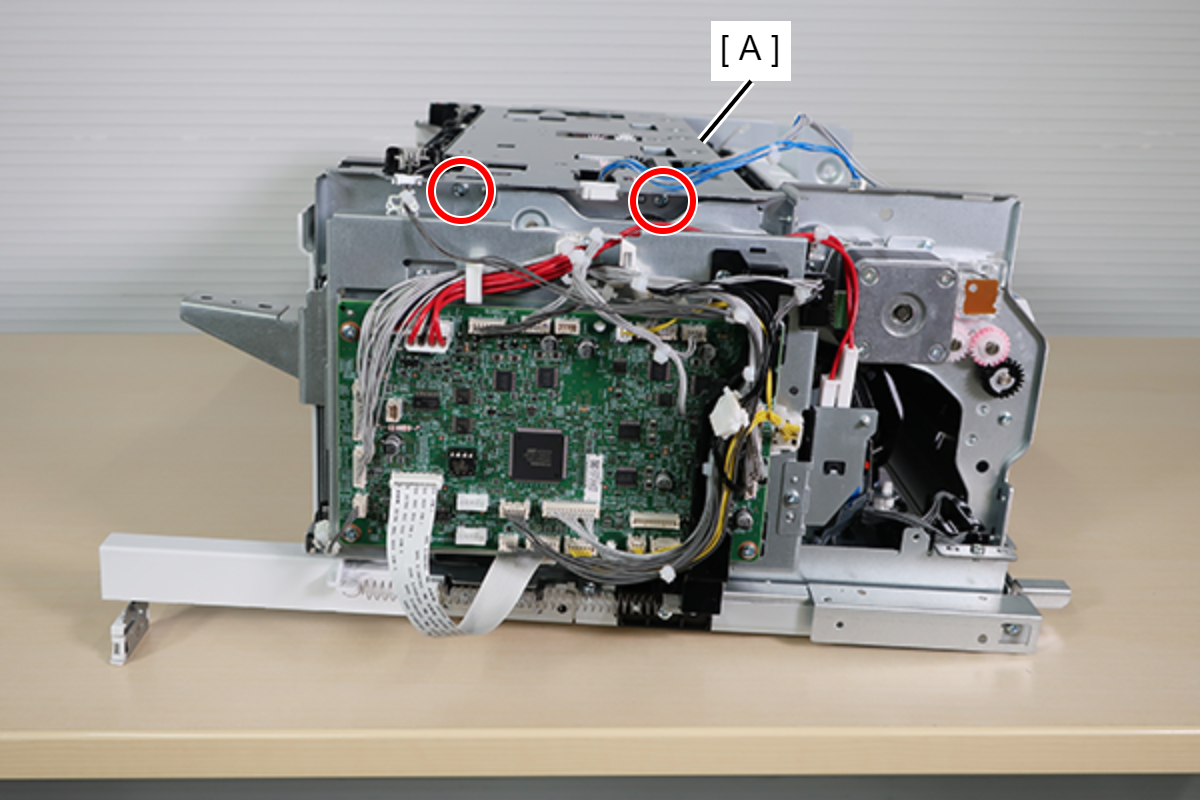

向外展开前、后框架的同时，拆下上部单元（A）的四个定位销。

Assembly / 組み立て

逐一插入定位销，同时使用平头螺丝刀扩大框架。
注意不要卡住手。

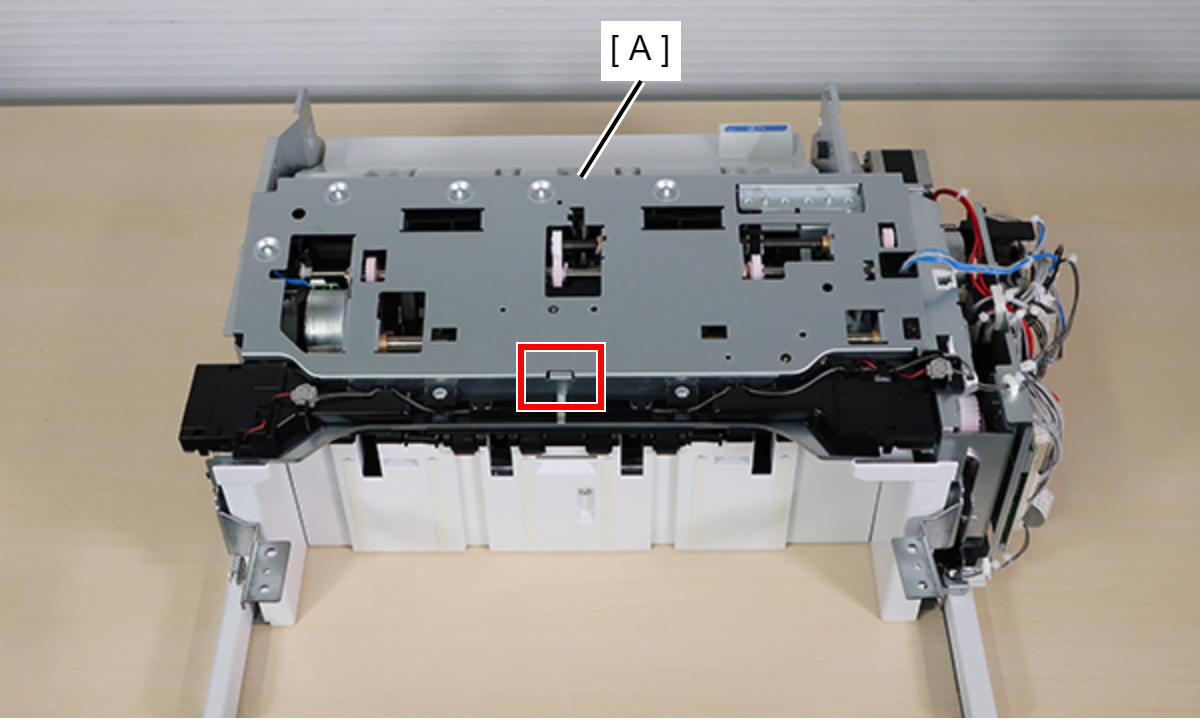

从卡扣拉出上部单元（A），将其拆下。
