打印头单元
- 沿箭头方向滑动前上装饰盖（A）将其拆下。

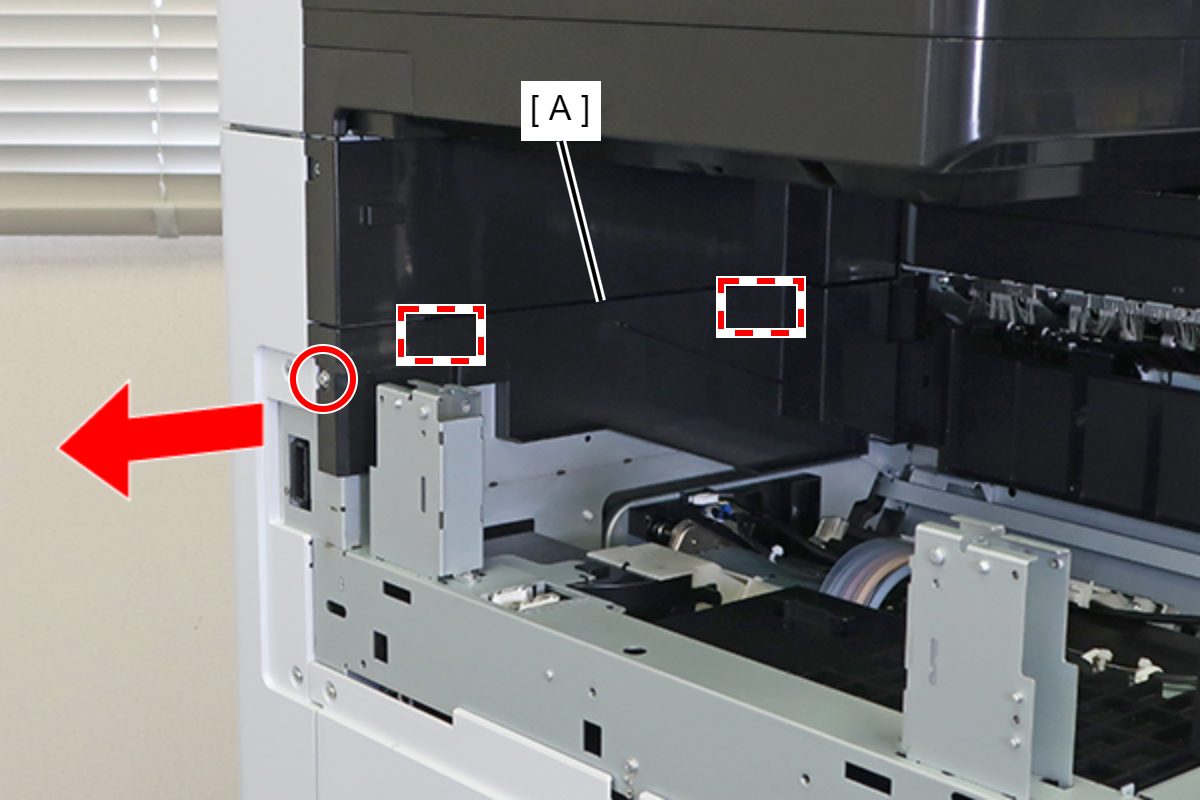

- 拆下2颗螺丝，然后拆下左前盖（A）。(S7:
)
- S7:C.B.STITE(P4), SCREW, 3X10, F/ZN3C
- 拆下1颗螺丝，在按卡钩的同时沿箭头方向拆下前上盖（A）。(S7:)
- S7:C.B.STITE(P4), SCREW, 3X10, F/ZN3C
- 从连接器拆下两根电缆（A）。
- 提起FD框架（A），释放两个卡钩，将其从产品左侧拆下。

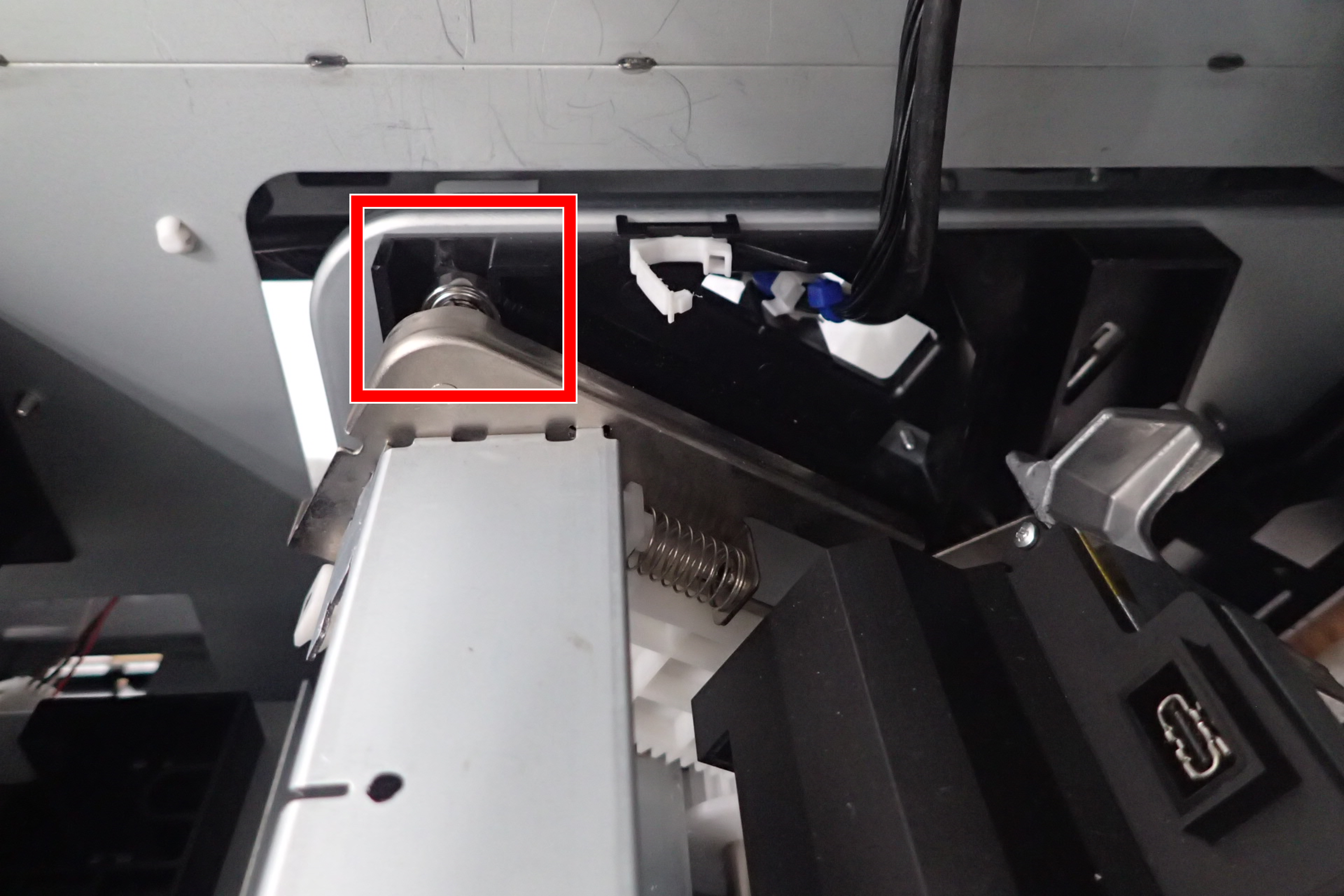

- 拆下固定地线（A）的螺丝。（S1:
- S1: C.B.STITE R, SCREW, 3X8, F/ZN3C
- 将地线（A）围绕导轨排布。

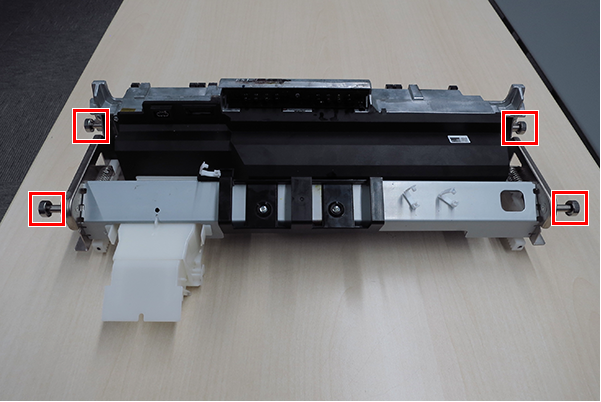

- 拆下固定FD收纸器组件（A）的4颗螺丝。（S1:
- S1: C.B.STITE R, SCREW, 3X8, F/ZN3C
握住图中所示位置，拆下FD收纸器组件（A）。
Assembly / 組み立て沿FD收纸器导轨（A）的轨道安装FD收纸器组件（B）。

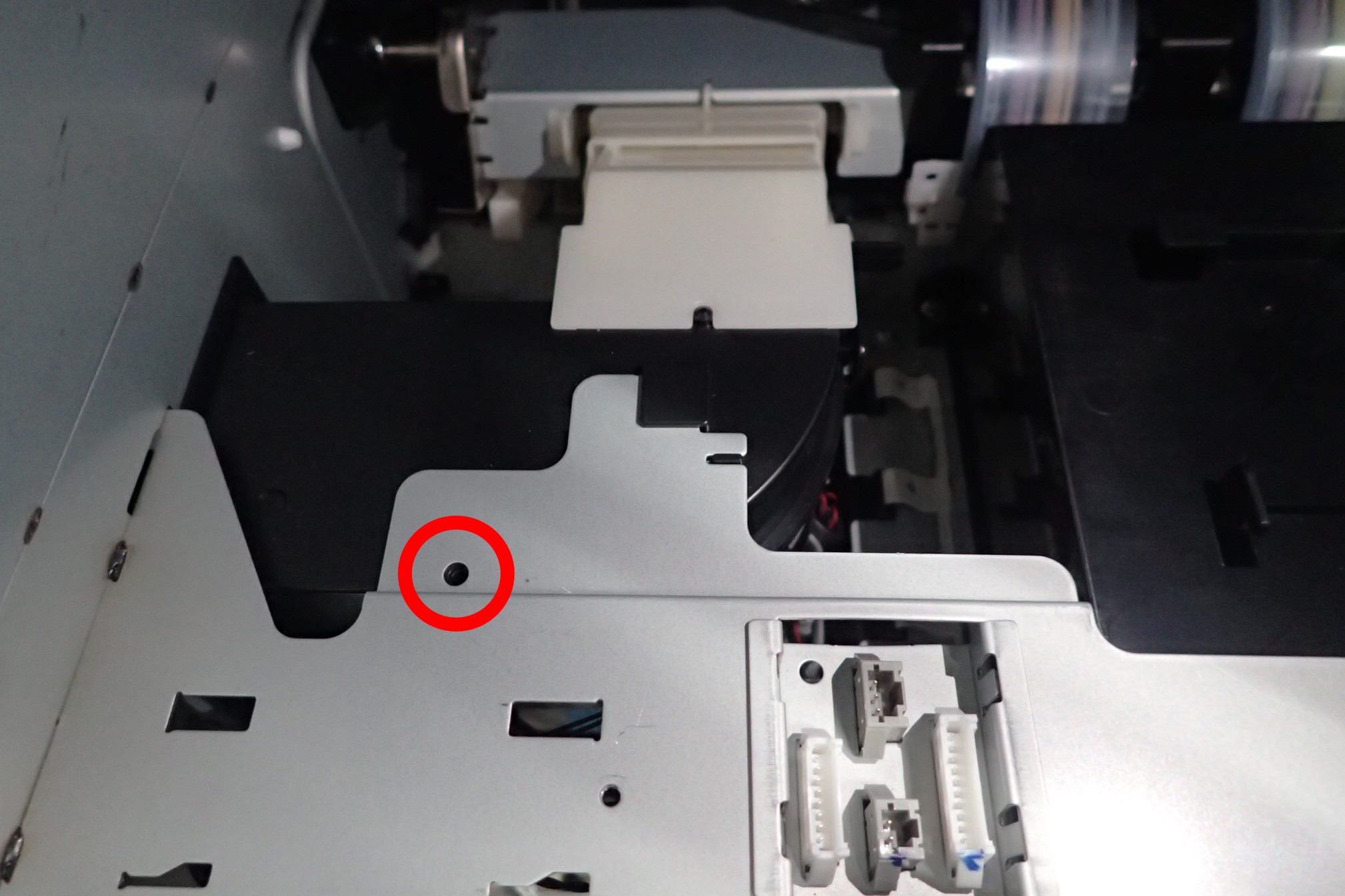

- 拆下1颗螺丝，沿箭头方向滑动FD内下盖（A），释放两个卡钩，然后将其拆下。(S6:)
- S6: C.B.STITE(P4), SCREW, 3X8, F/ZN3C

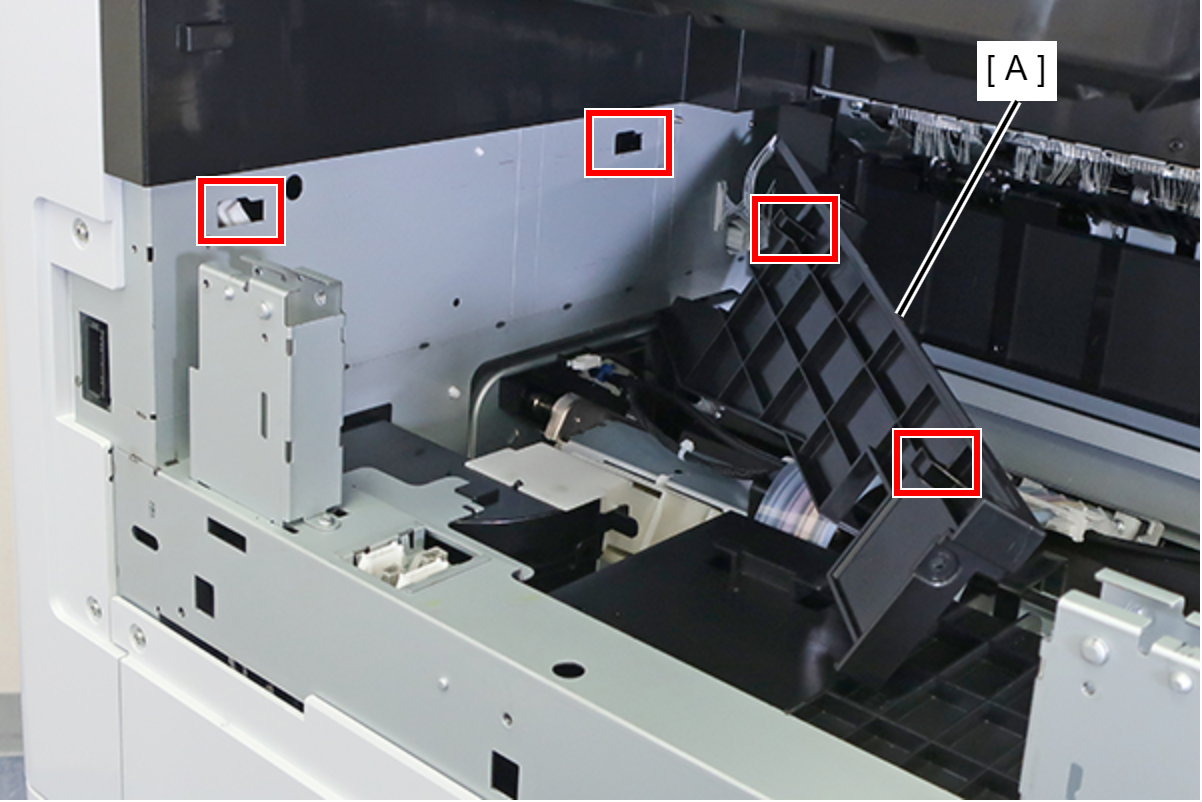

Assembly / 組み立て将2个卡钩对齐主体框架上的2个孔，然后安装FD内下盖（A）。
- 松开固定打印头供墨管的4颗螺丝。
Assembly / 組み立て如果组装过程中产品上有墨水，请用布等物品擦去。
Check Point / チェックポイント固定供墨管的4颗螺丝无法拆下，因为有固定件。

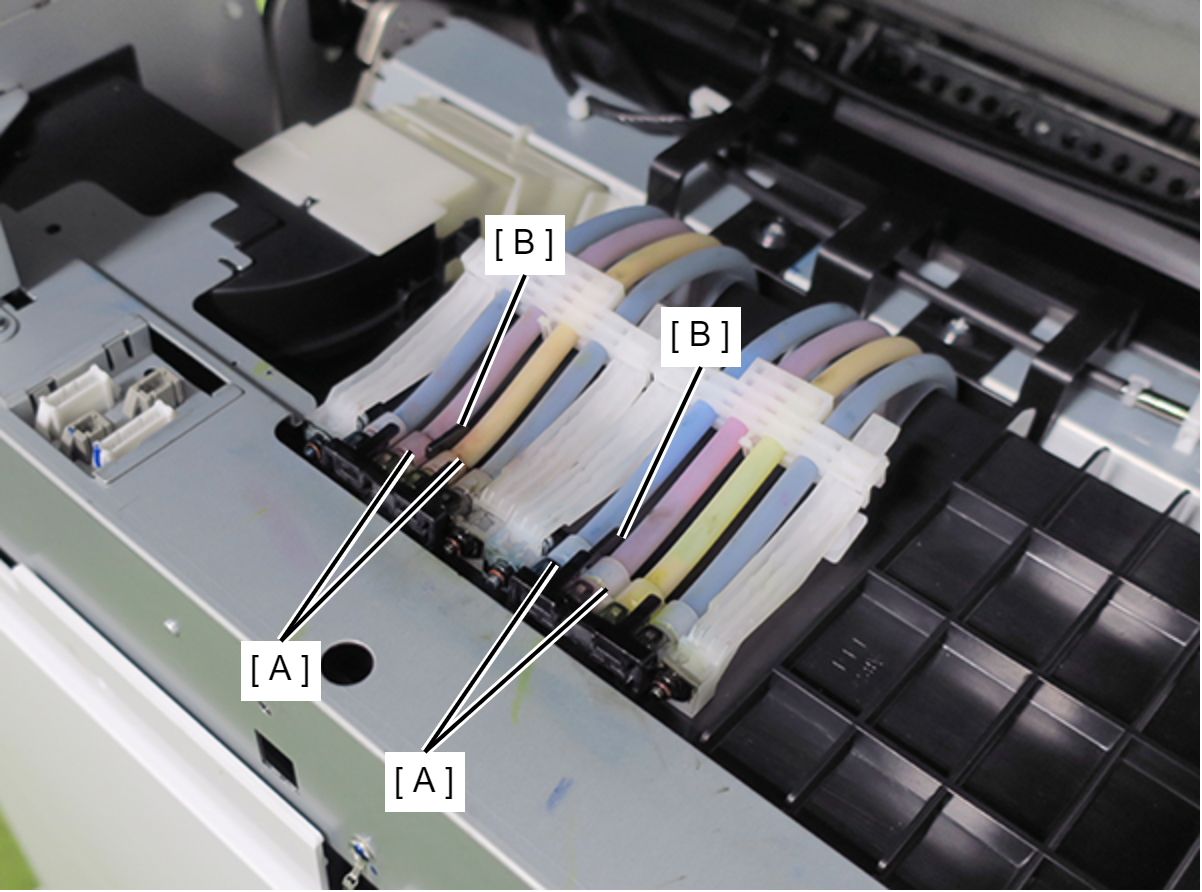

- 将两个保护盖（A）安装到供墨管的连接部分。

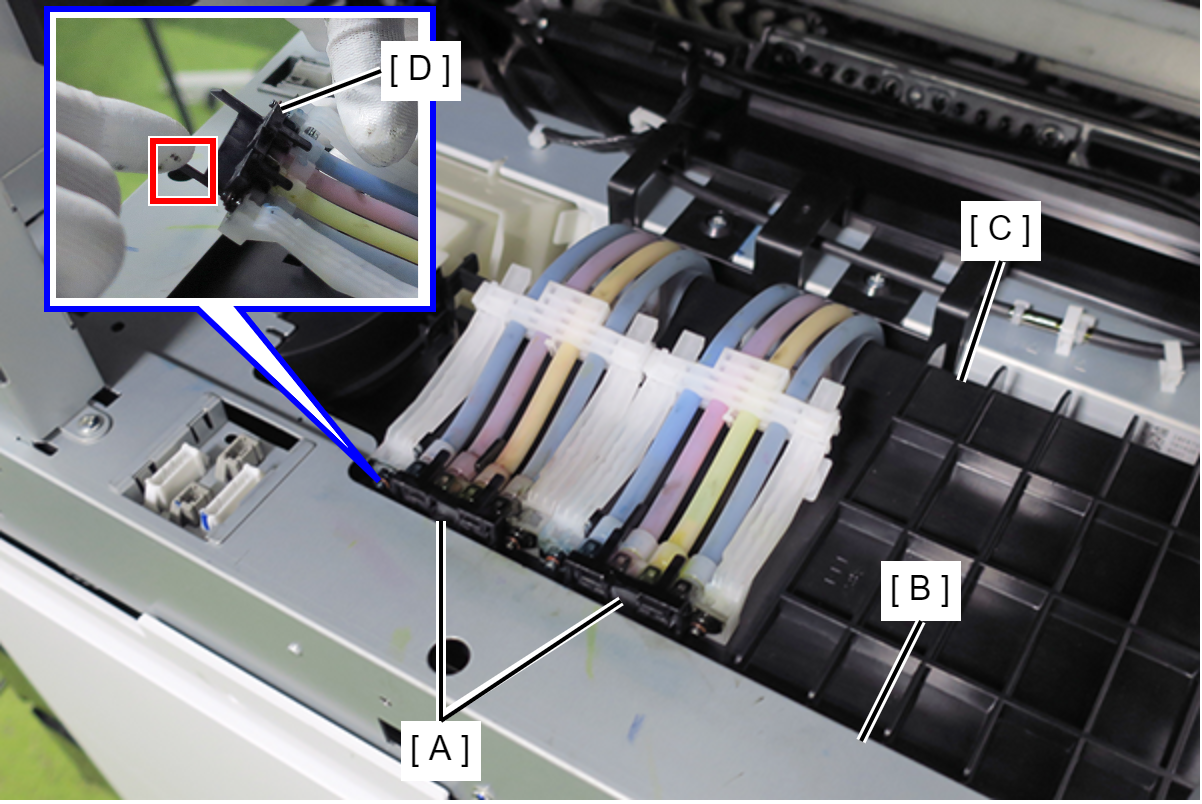

- 将墨管（A）插入框架（B）和FD盖（C）。
把保护盖（D）挂在FD盖（C）上并固定墨管（A）。
Check Point / チェックポイント- 确保FD盖卡扣（B）插入左、右墨管（A）之间，如下图所示。
- 本手册中使用黑色保护盖，但维修现场提供白色保护盖。
从连接器拆下电缆（A）。
Assembly / 組み立て将USB电缆放在线束顶部。
*当线束位于顶部时，应力会施加在USB电缆上。

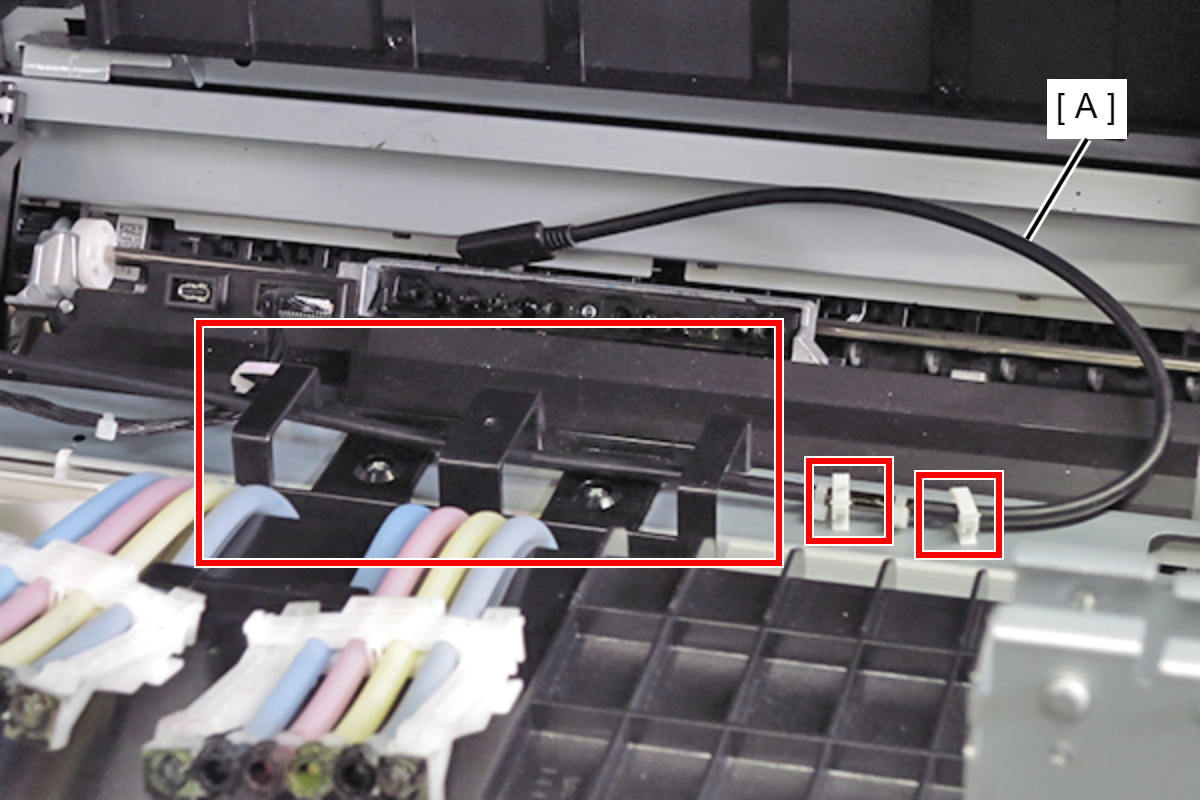

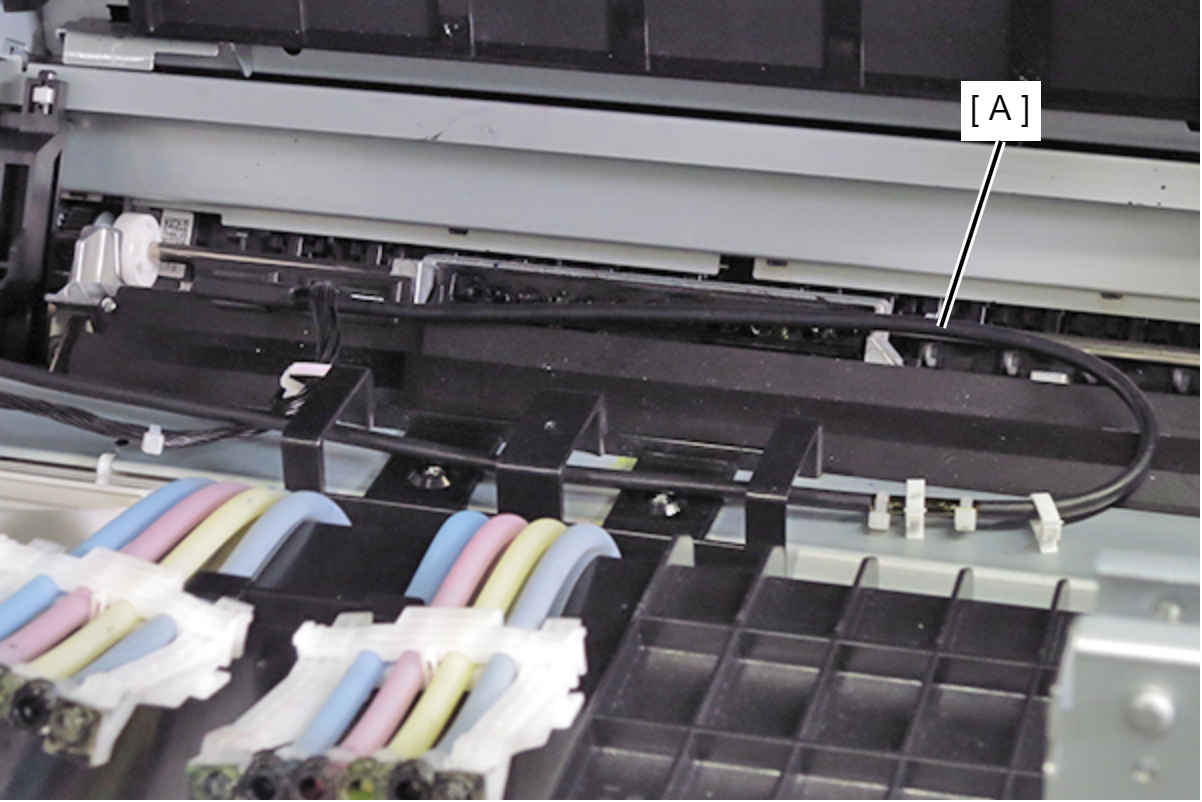

从两个卡箍和导轨释放电缆（A）。

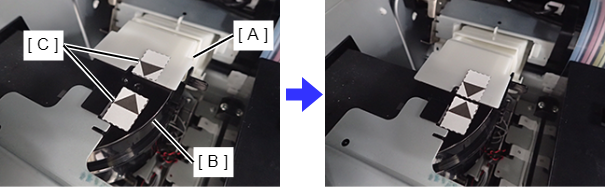

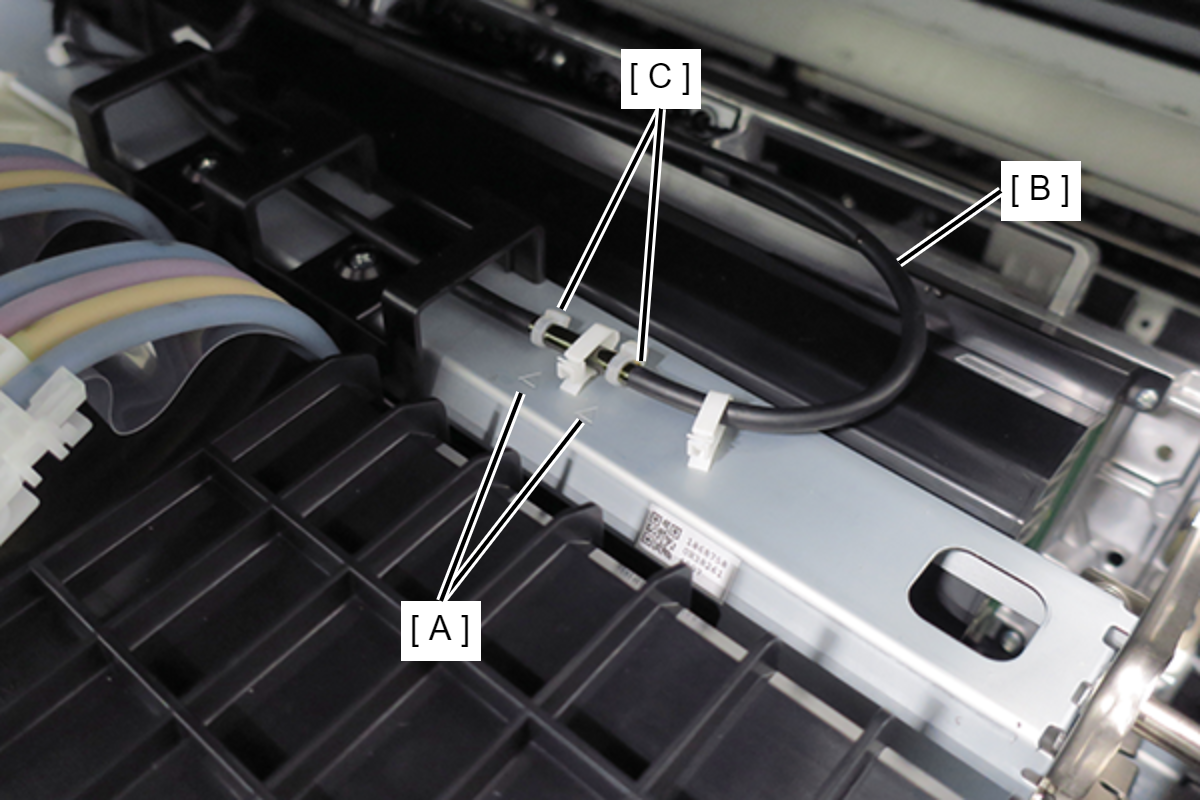

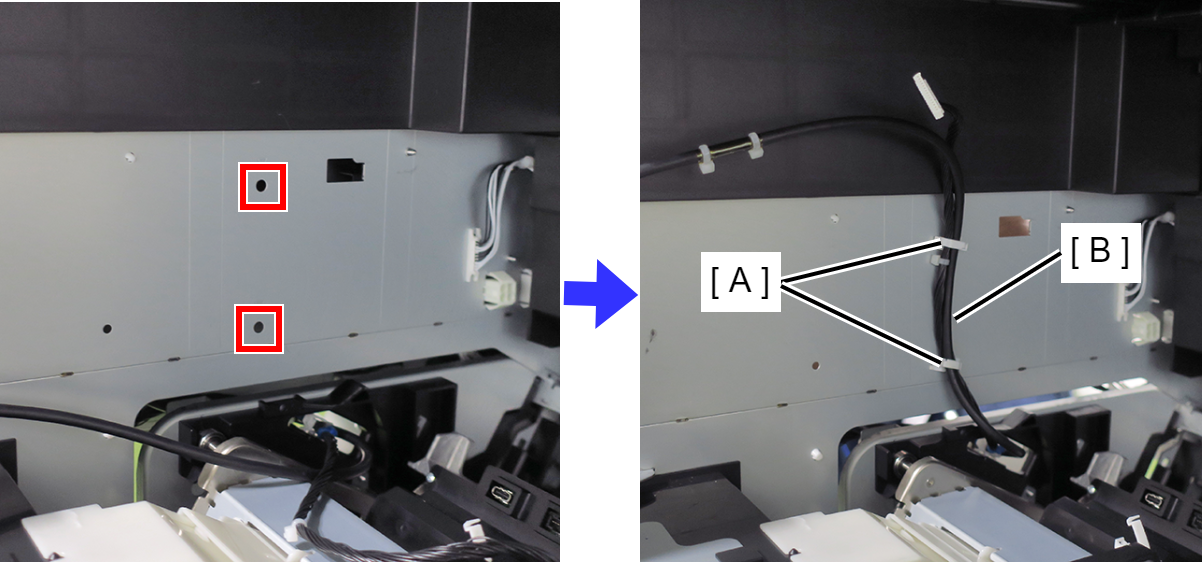

Assembly / 組み立て将框架上压印的三角形标记（A）对齐电缆（B）的扎带（C）。
- 从连接器拆下电缆（A）。
- 从卡箍拆下电缆（A）。
- 将新打印头单元附带的卡箍（A）安装到框架的孔中。
- 将两根电缆（B）固定到卡箍（A）。

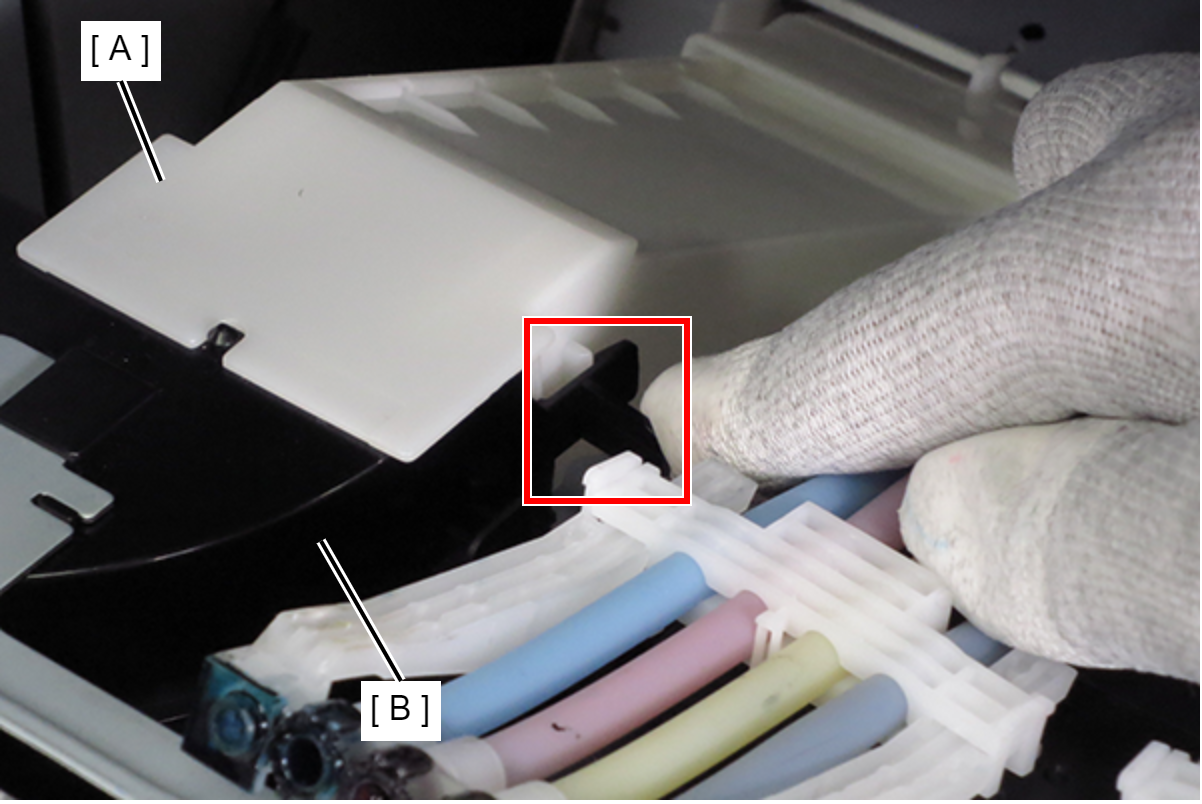

拉动控制杆释放卡钩，沿箭头方向滑动导管（A），从通气口（B）拆下导管（A）。
Assembly / 組み立て- 如果忘记安装导管，会发生致命错误。
需要重新拆卸才能消除致命错误，所以请注意不要忘记安装。

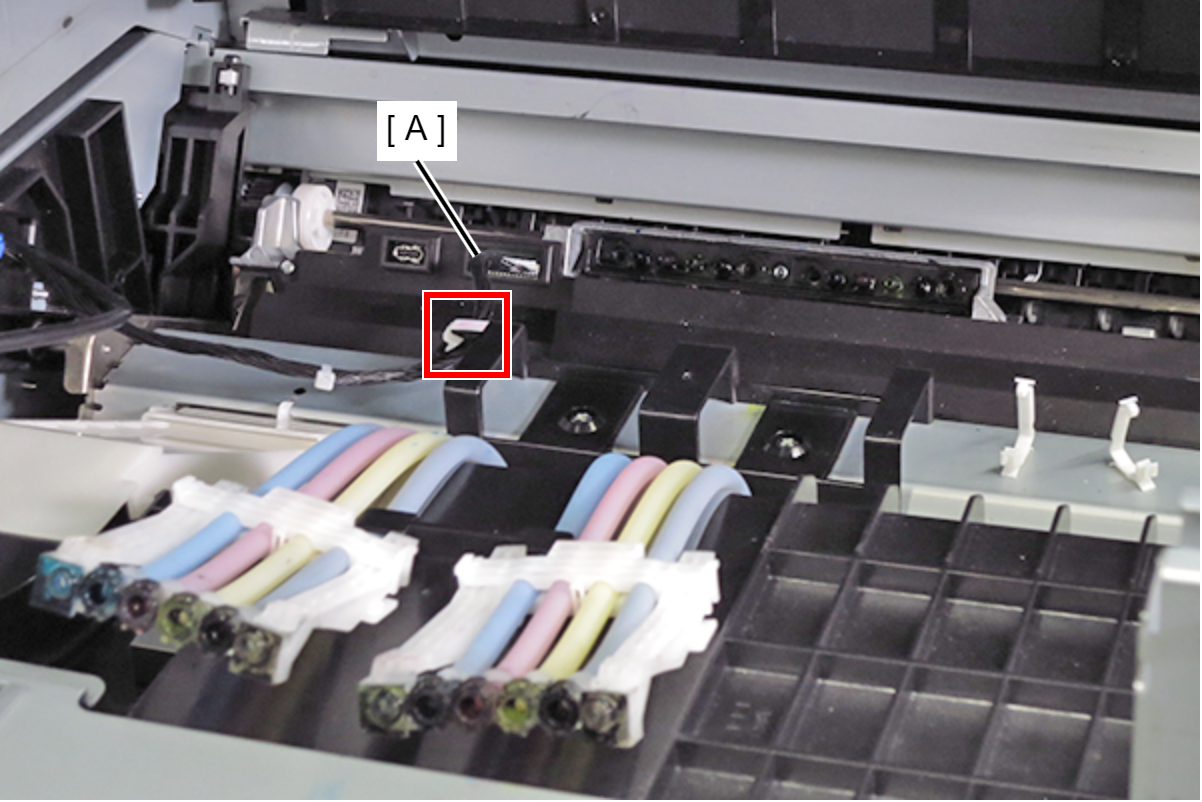

安装时，确保导管（A）和通气口（B）标签上的三角形标记匹配。
Note / 補足因制造时间而异，导管用螺丝固定（无需因维修而接近）。

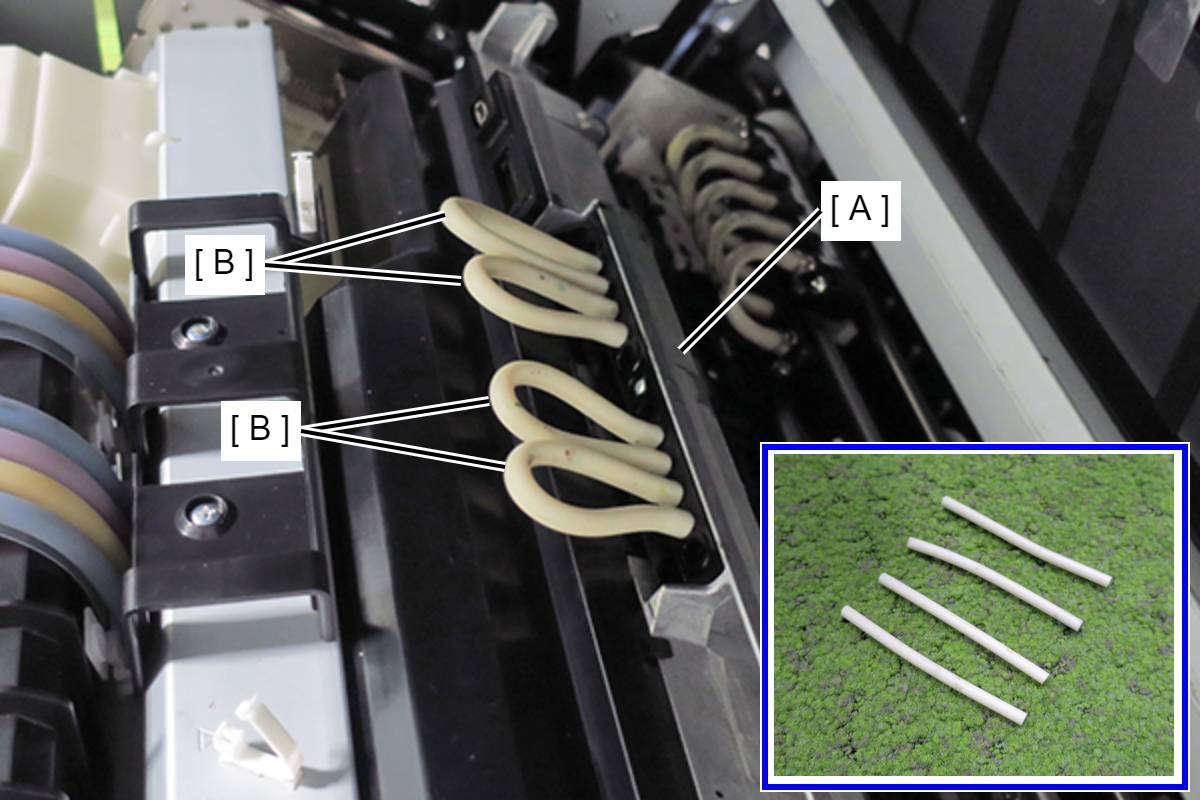

为防止漏墨，将新打印头单元附带的四根管子（B）安装到打印头单元（A）的接头。

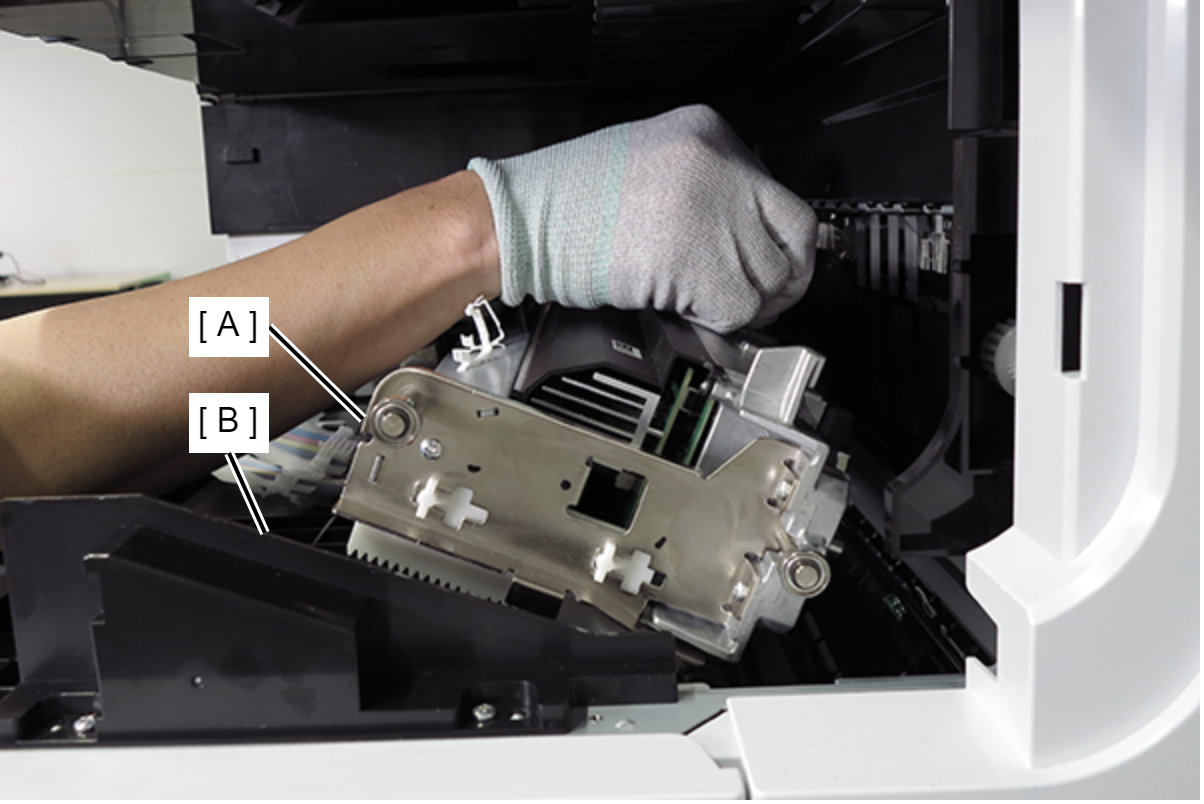

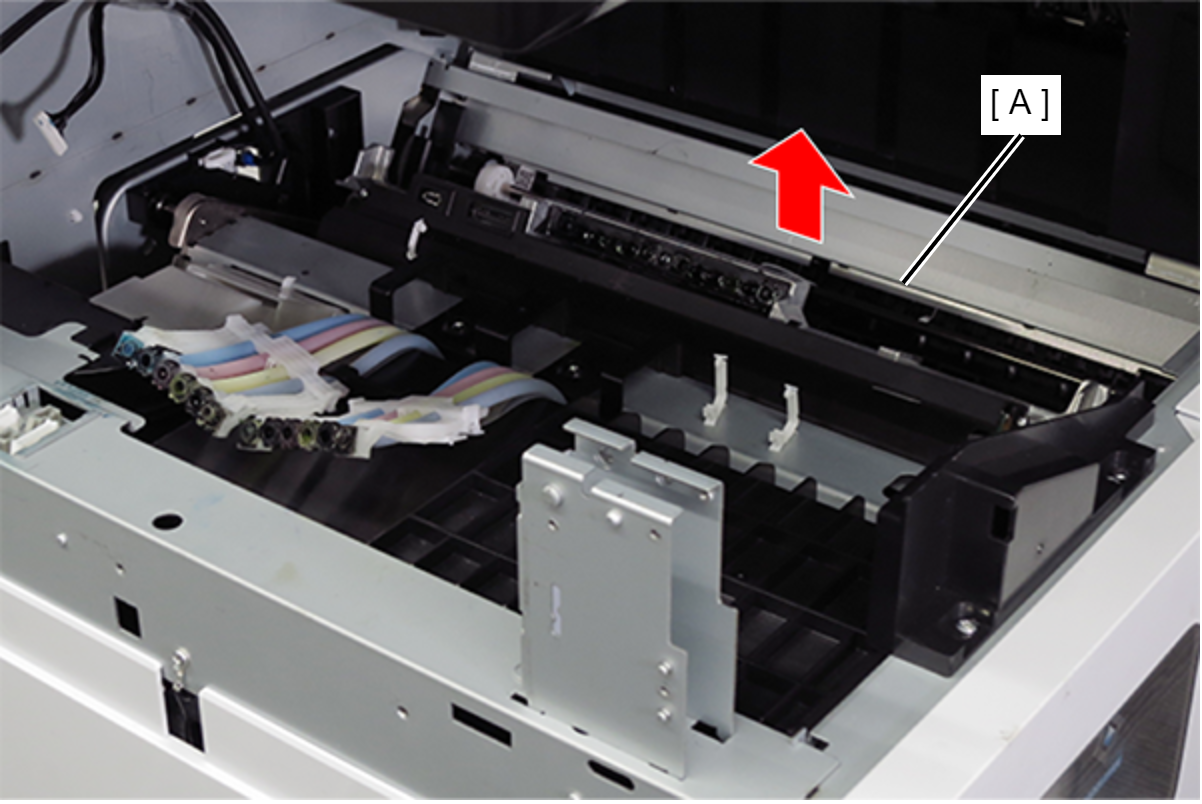

向上拆下打印头单元（A）。
Caution / 注意- 拆下打印头单元时，注意不要使墨水溅到打印头单元上。尤其注意不要把墨水弄到连接器部分（A）和接头（B）周围。

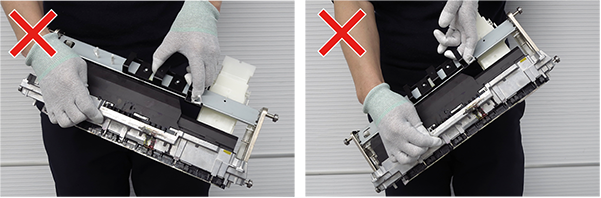

- 移动打印头单元时请检查以下各点。
-
- 不要左右倾斜打印头单元。
- 不要向前或向后倾斜打印头单元。
- 不要左右倾斜打印头单元。

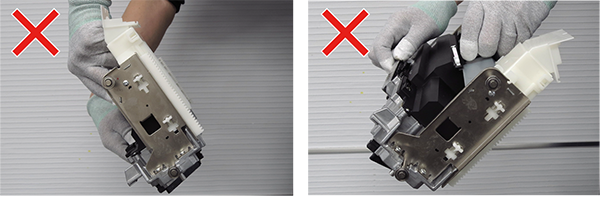

Check Point / チェックポイント如下所示，用双手握住打印头单元。

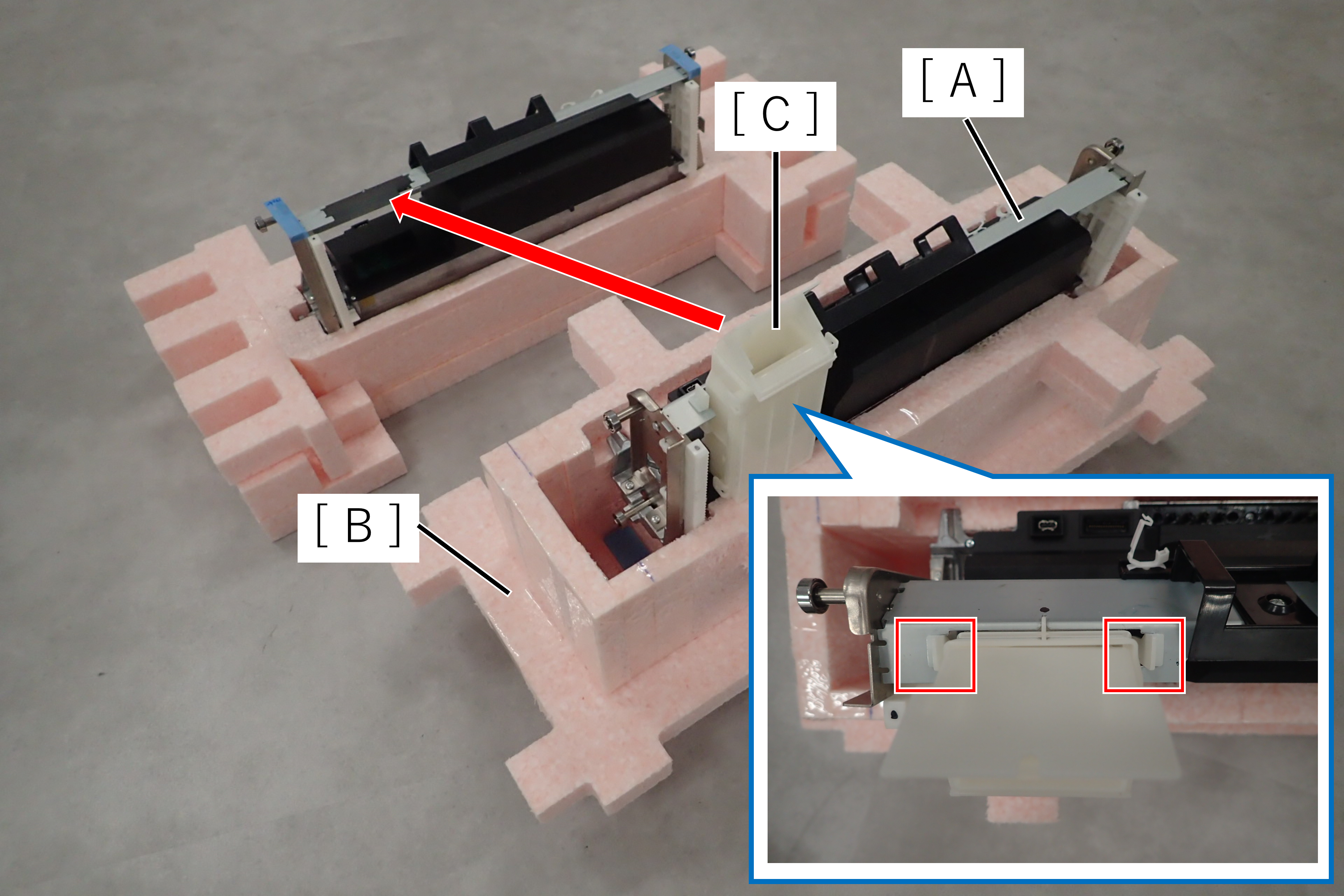

Assembly / 組み立て- 把拆下的打印头单元（A）放在用来包装新打印头单元的保护材料（B）上。
- 由于新打印头单元不包括导管（C），请更换拆下的打印头单元的导管（C）。按两个卡钩，同时拆下导管（C）。

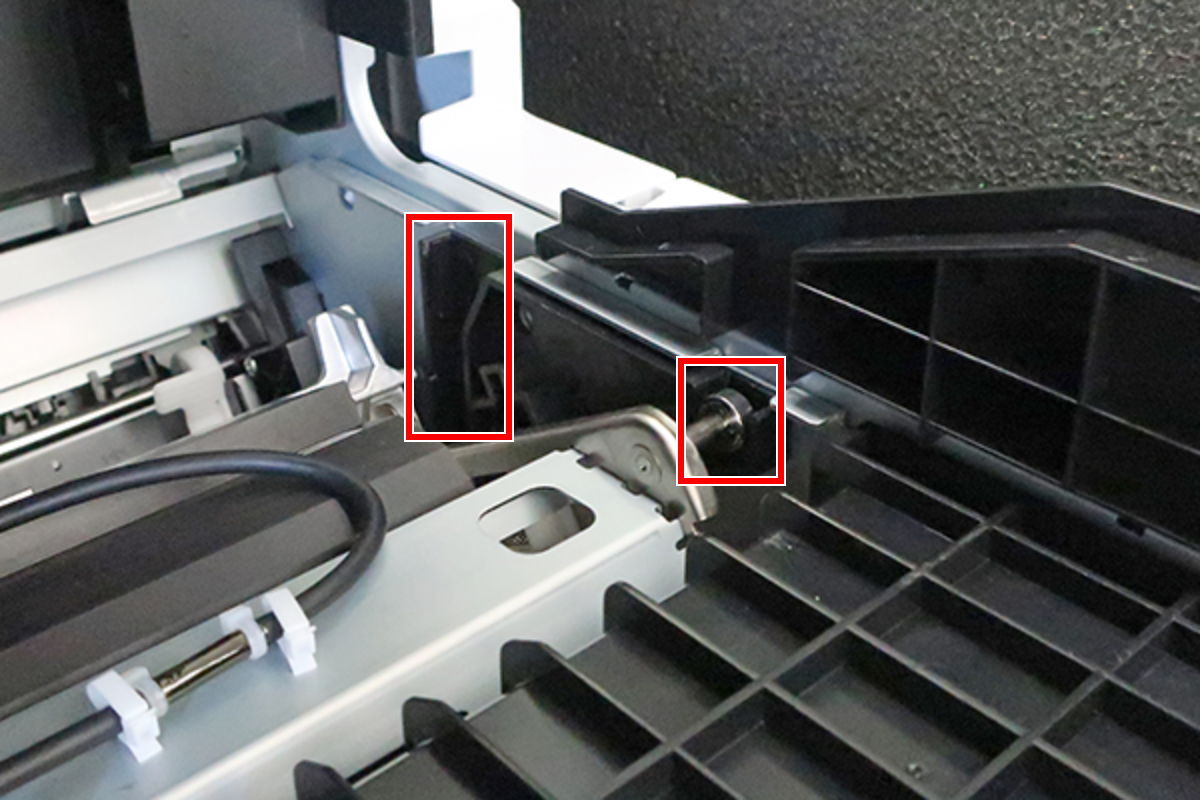

- 安装打印头单元时，必须将4个轴承对齐主机上的4根轨道。
- 打印头单元轴承位置
- 主机轨道位置（前侧）
- 主机轨道位置（后侧）

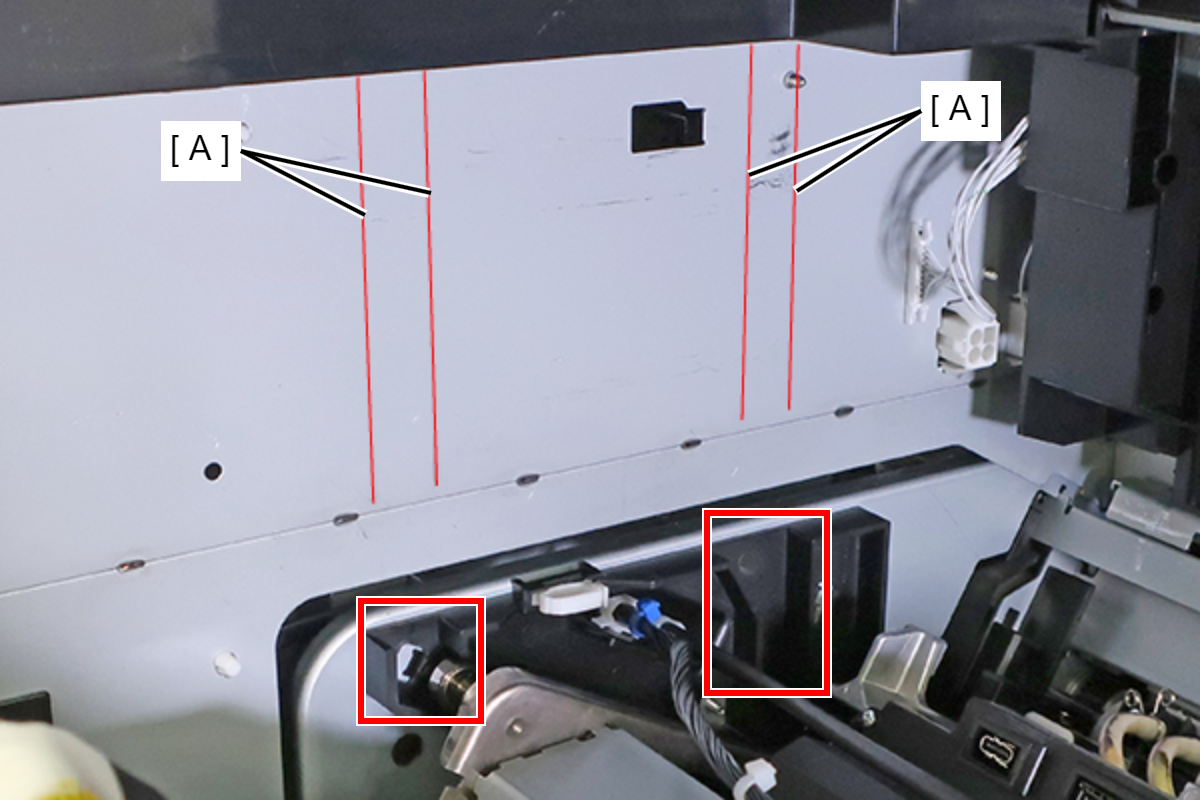

安装时难以看清位置，所以更方便的做法是使用框架上的格线（A）作为指导来对齐位置。
- 安装打印头单元（A）时，使打印头单元（A）对齐FD收纸器导轨（B）的角度，将其直接安装在下方。此时，注意不要损坏打印头单元（A）的喷嘴表面。

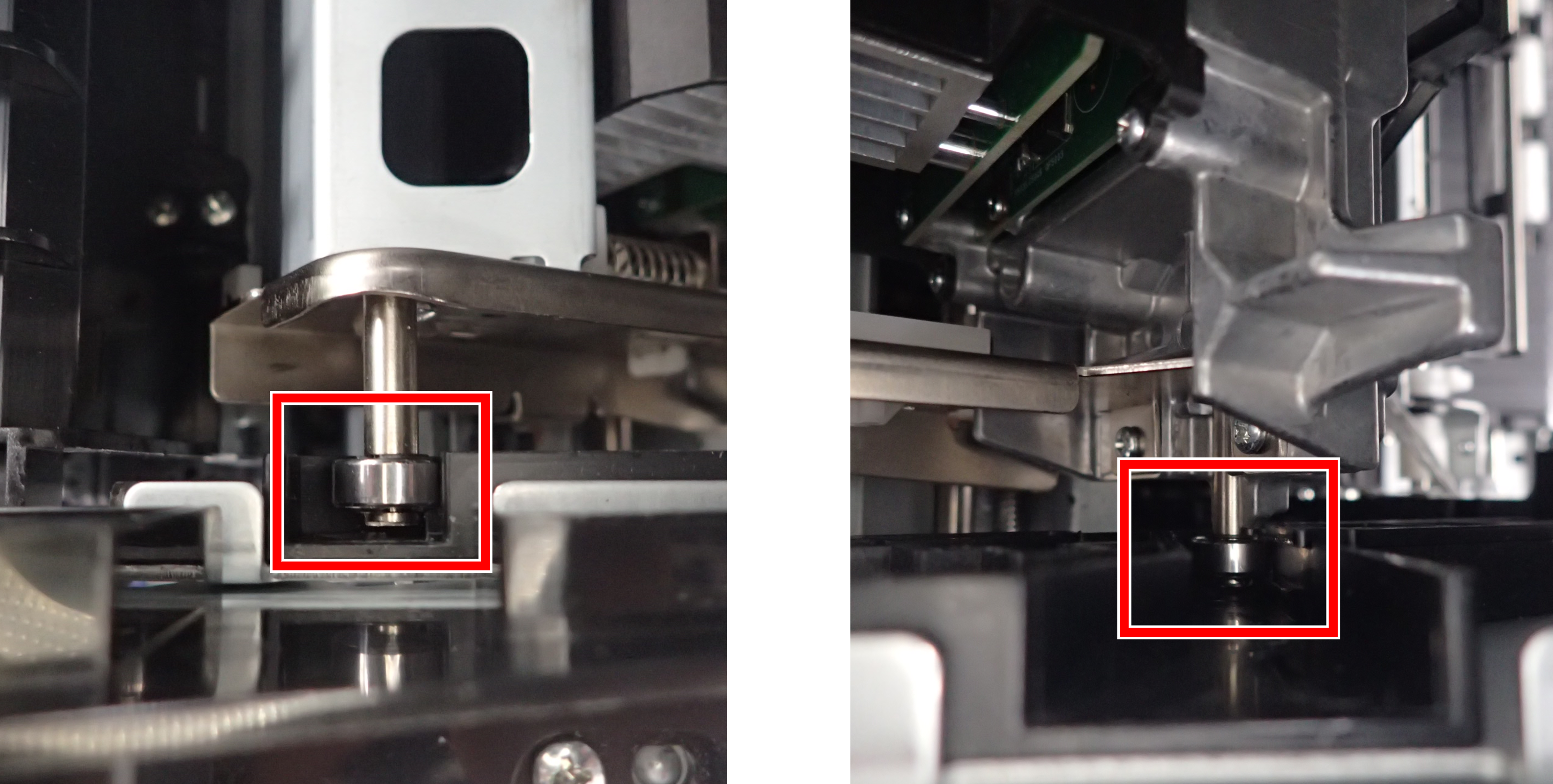

- 确认可以透过导轨看到打印头单元轴承。
前侧（2处）
后侧（1处）
- 打印头单元轴承位置
