主机单元的附带物品与开箱

附带项目

入门套件使用单独包装。

Note / 補足
  • 在安装完成之前，请妥善保管“保修卡签发申请表”和“保修用型号标签”，并在安装完成后，移交给客户。
  • 资产标签仅适用于一揽子计划合同。
开箱步骤
要准备的项目
  • 手套
  • 刀具
最少工人数

4人

Caution / 注意

开箱前，请务必检查以下注意事项。

  • 开始工作前，所有工人必须阅读开箱步骤。
  • 请穿着易于活动的衣物、佩戴手套和穿着安全靴，并小心操作以防受伤等。
  • 请在足够的工作空间内工作
  • 工作时的姿势应不容易使身体受到负荷，如果在工作过程中感到负荷过大，应立即停止工作。
开箱步骤

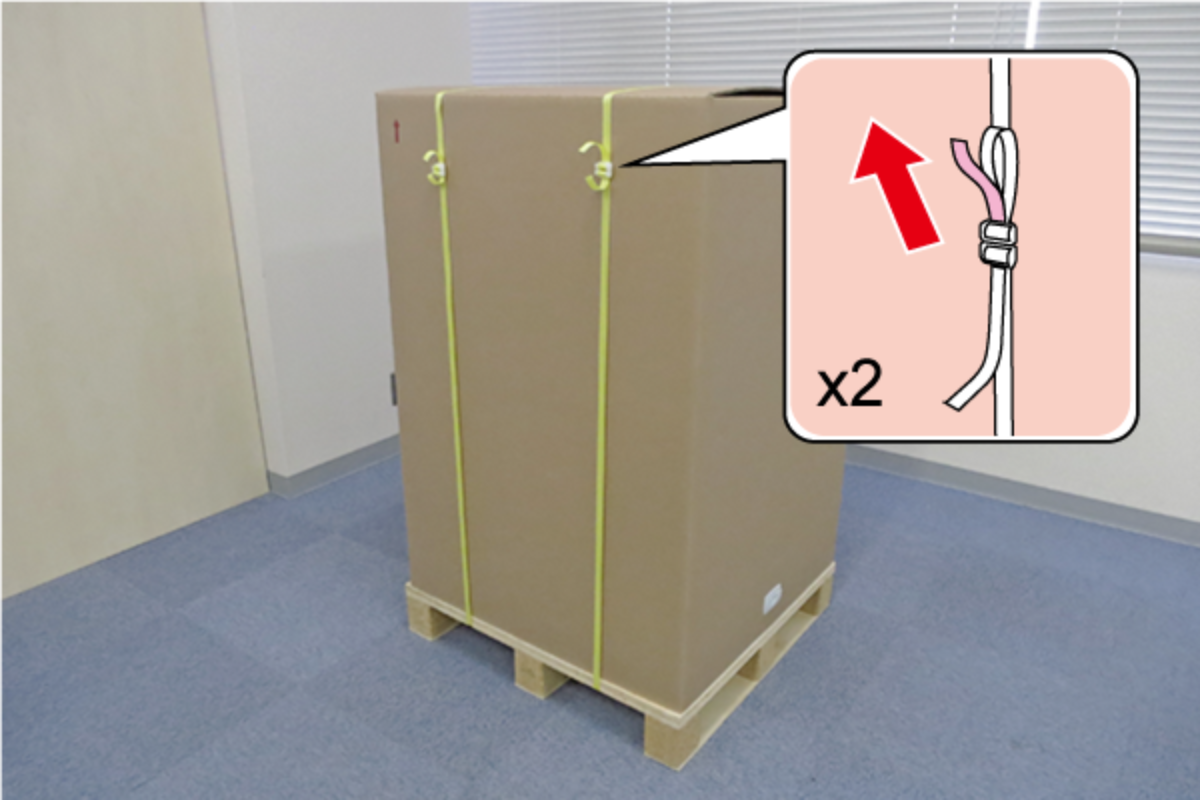

  1. 握住环形侧PP固定带的端部并向上提，以拆下两条PP固定带。

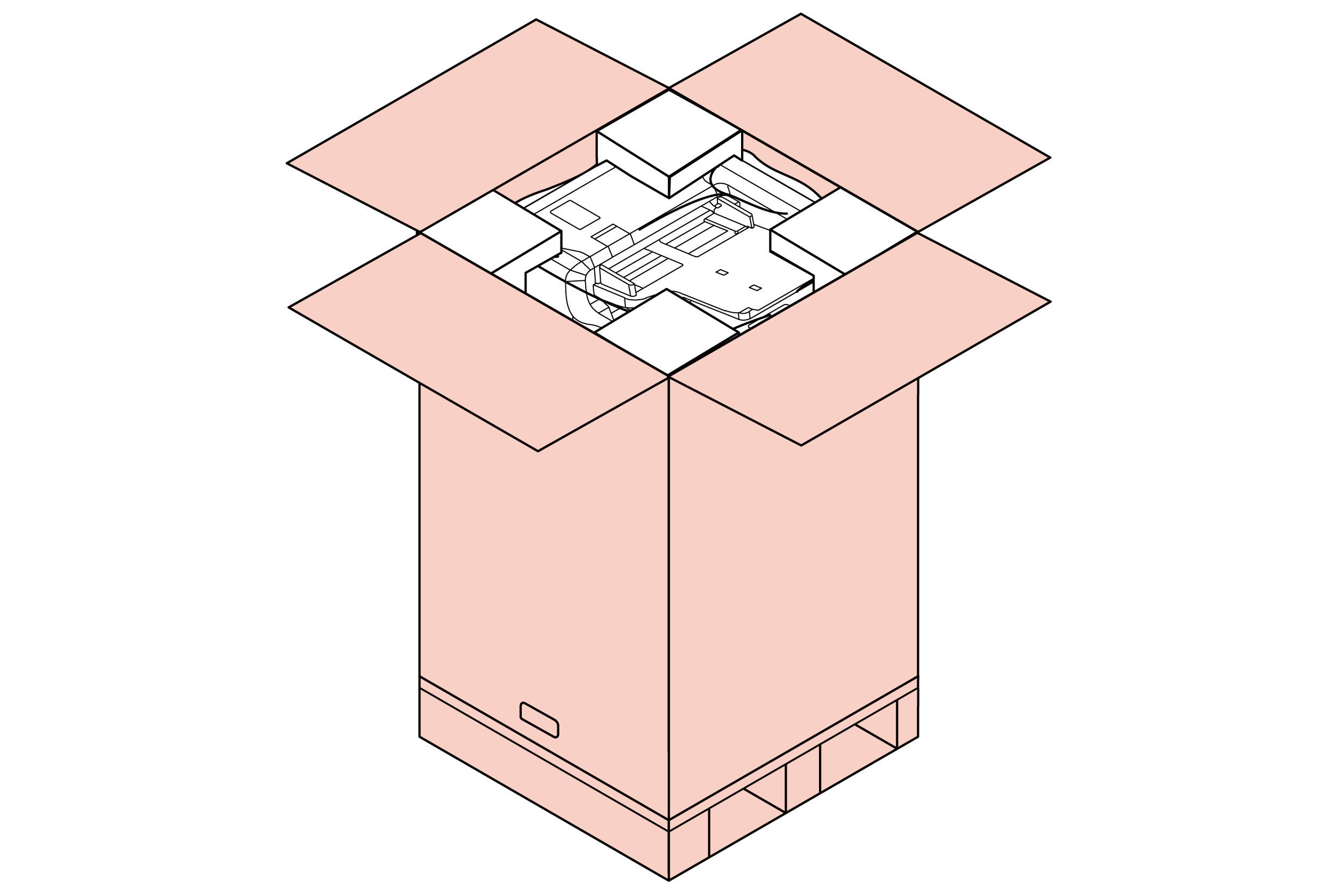

  2. 拆下胶带，打开顶侧。

  3. 拆下顶部的4块缓冲材料。
  4. 拆下4个顶角。

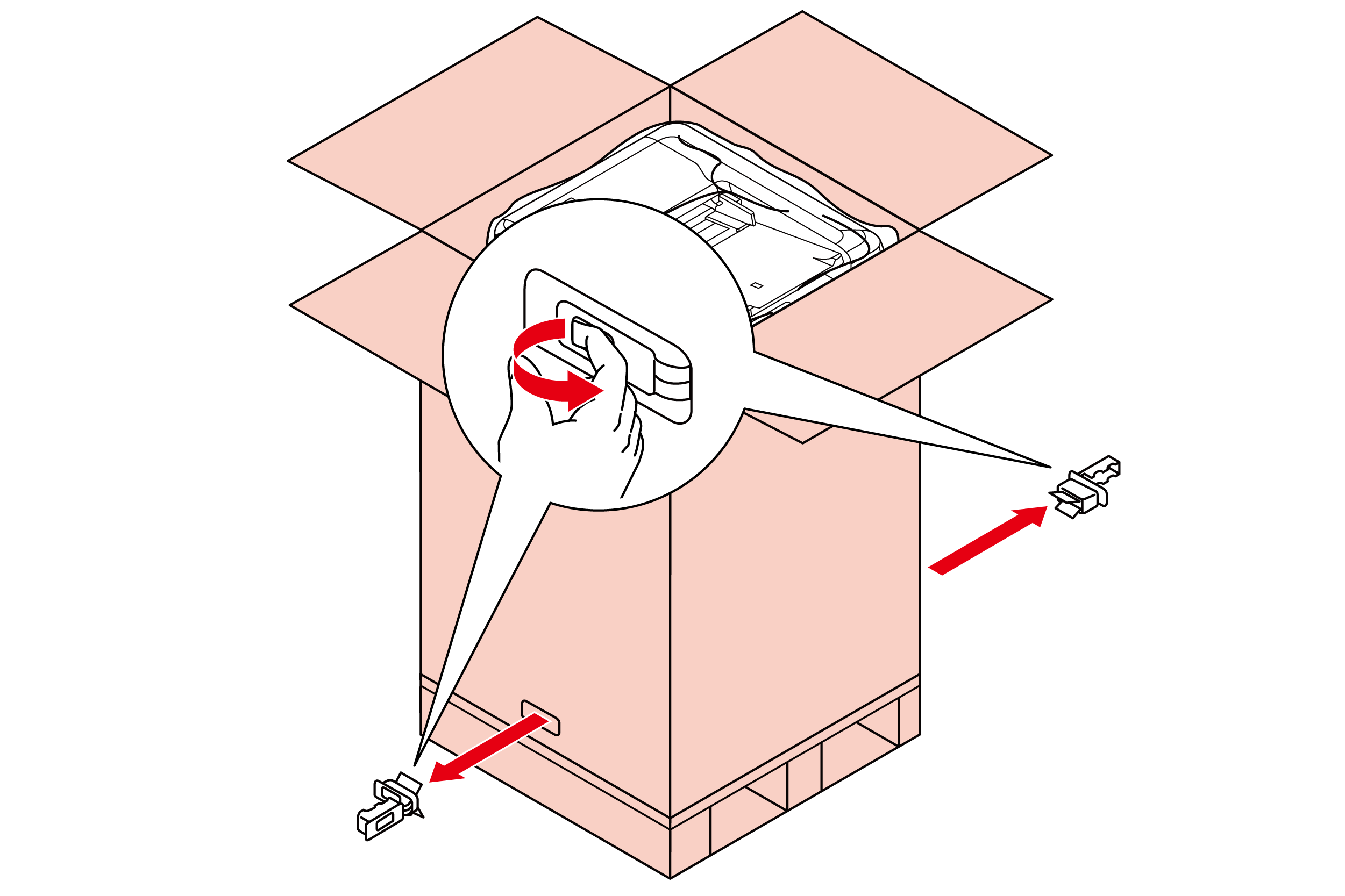

  5. 拆下2个接头。

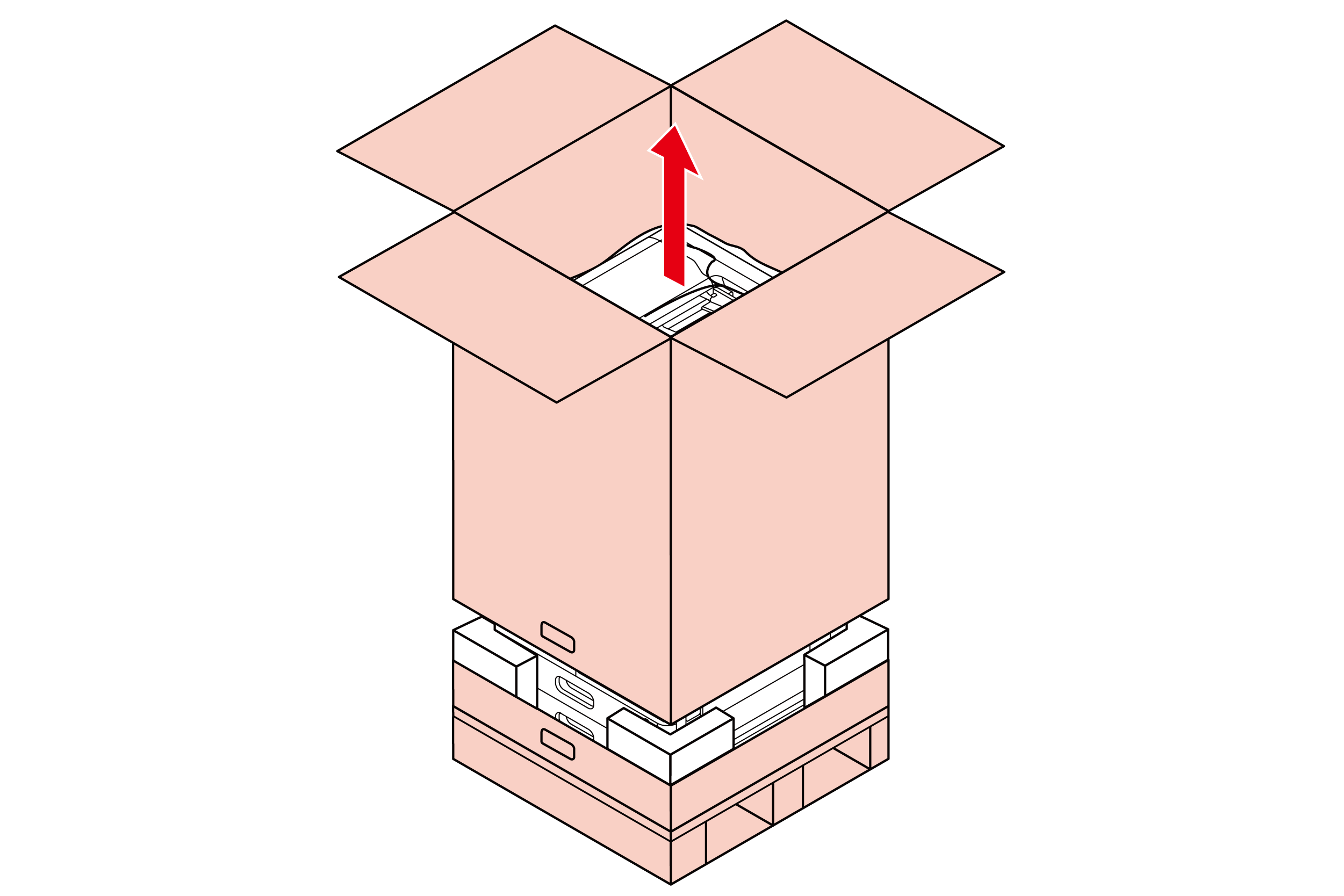

  6. 向上取掉包装箱。
  7. 取下塑料袋。
  8. 取下缓冲材料。

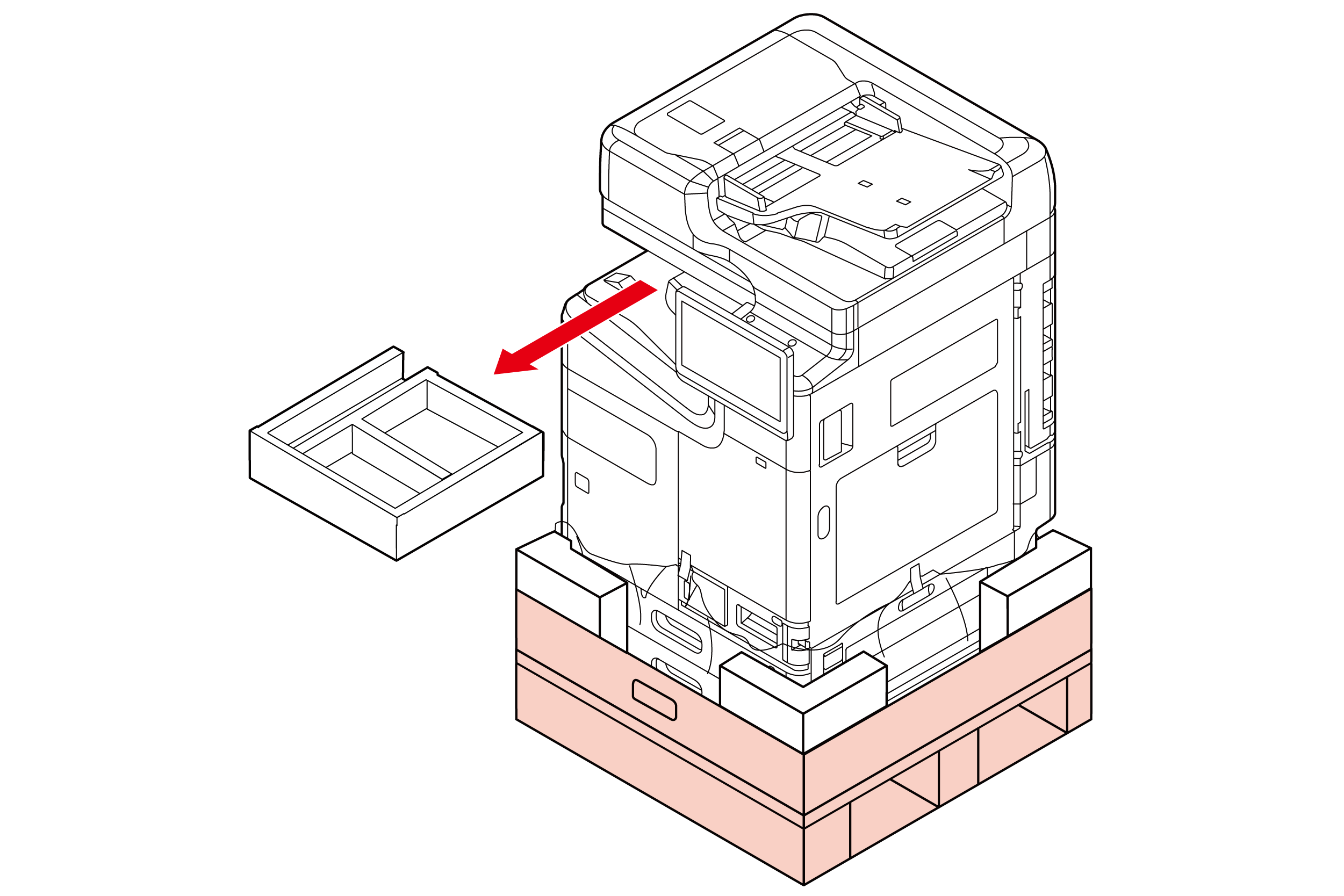

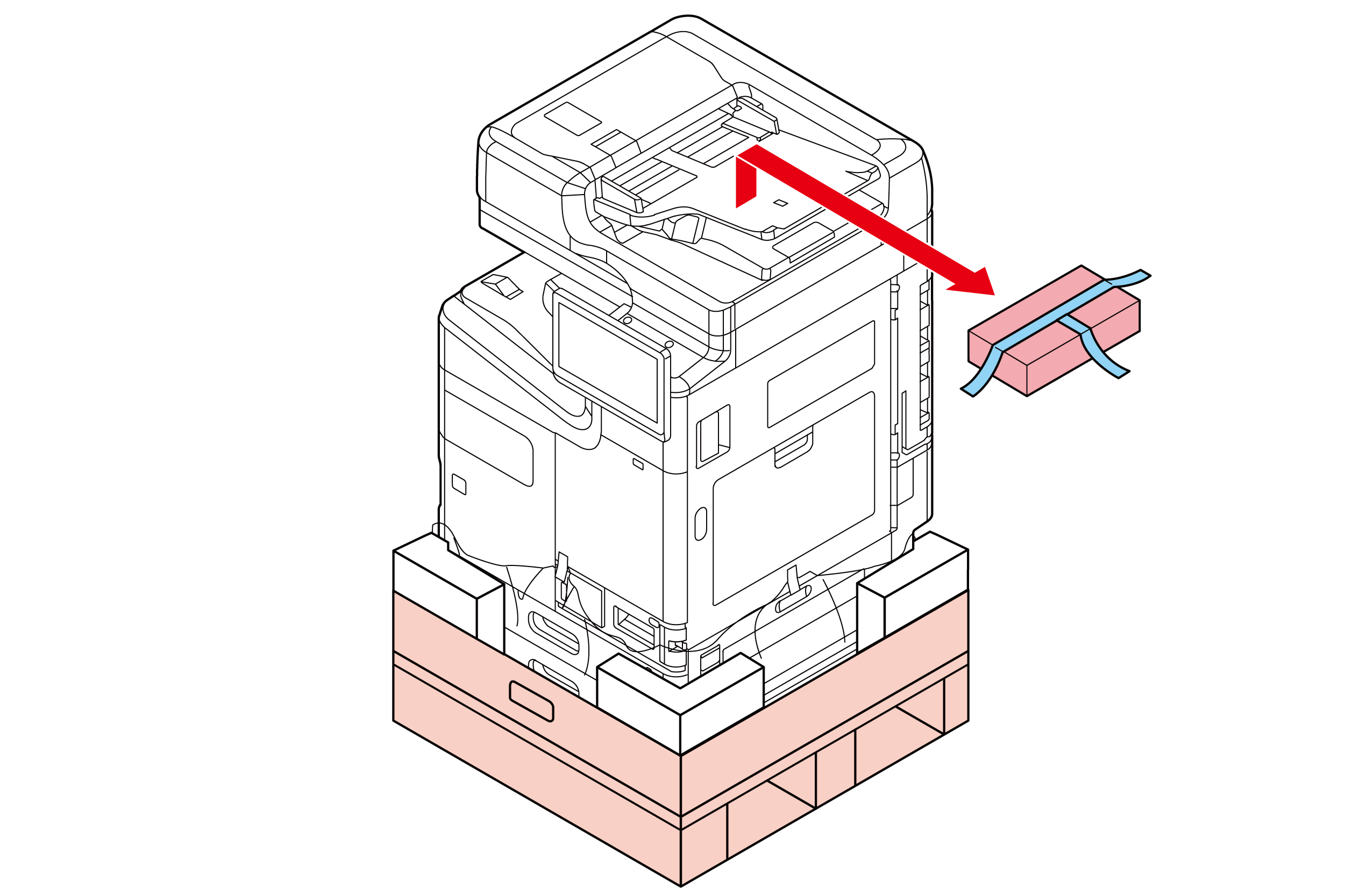

  9. 撕掉胶带，取出配件箱。

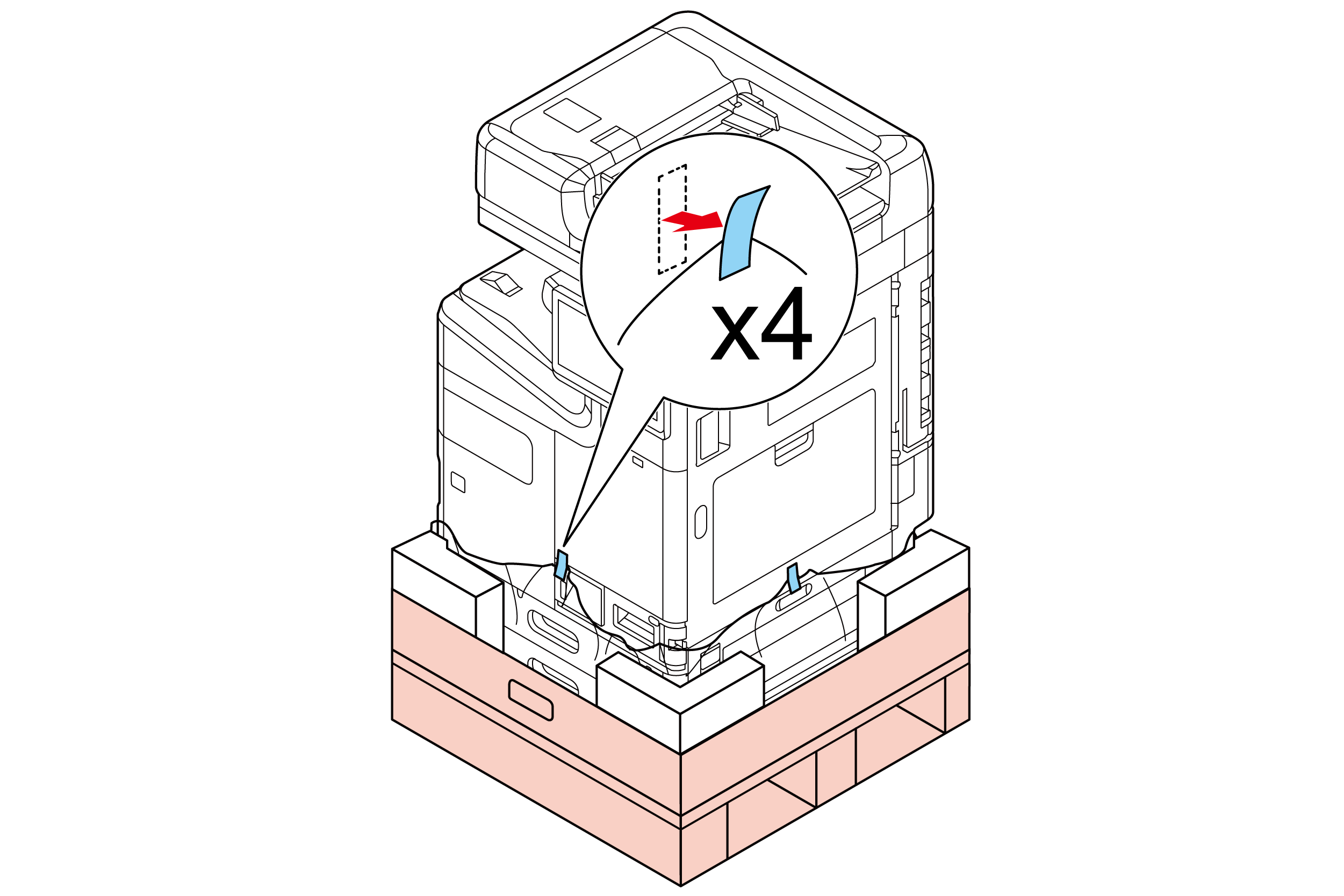

  10. 撕下将机身下方的塑料薄膜固定到主机的4个蓝色胶带。

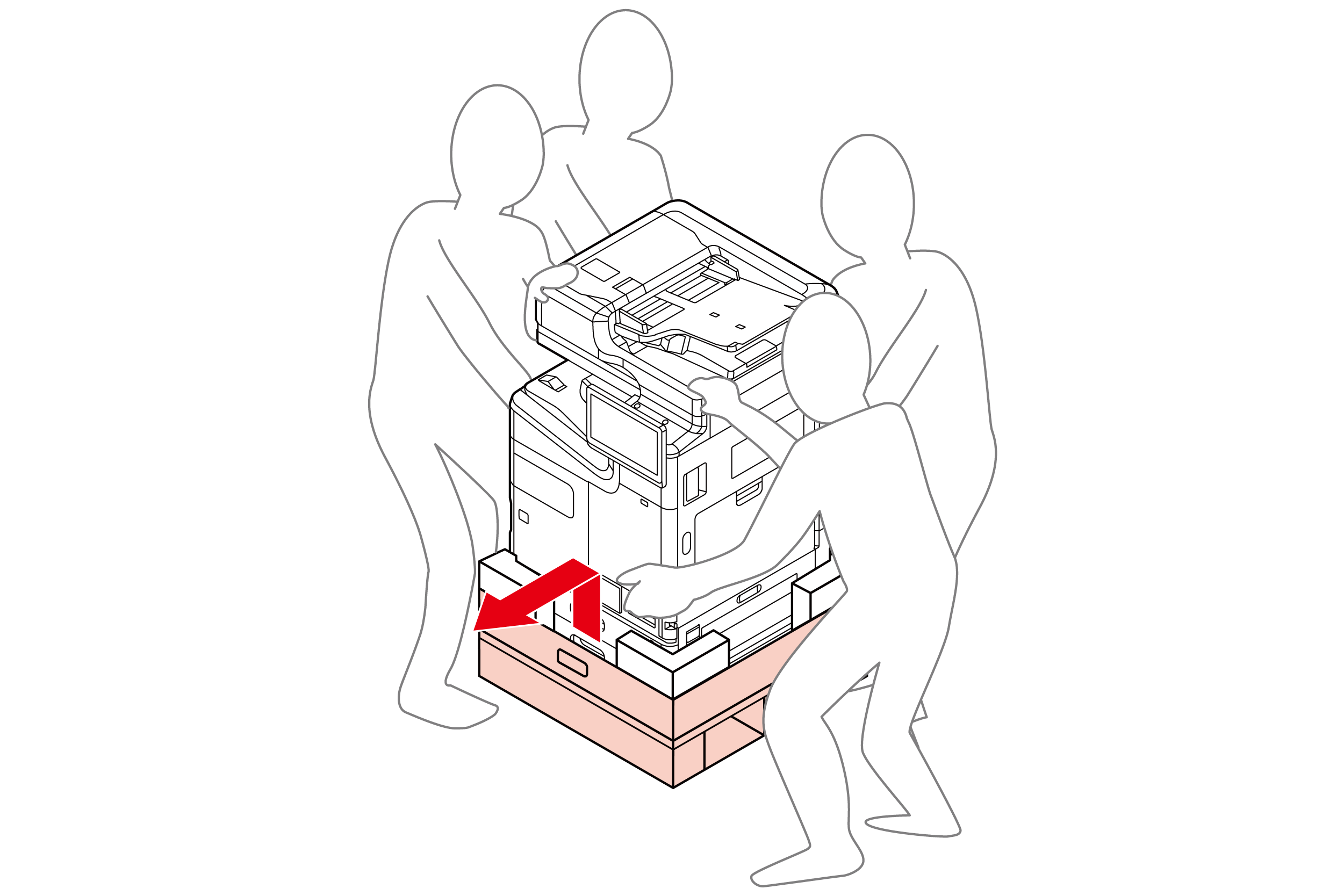

  11. 抬起主机，将其从包装箱中取出。

    Check Point / チェックポイント

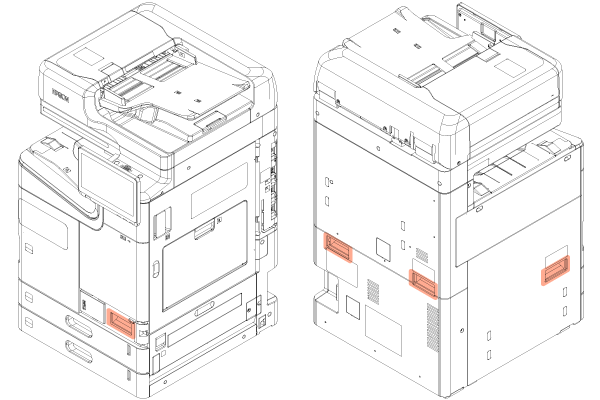

    抬起主机时，握住图中所示位置。

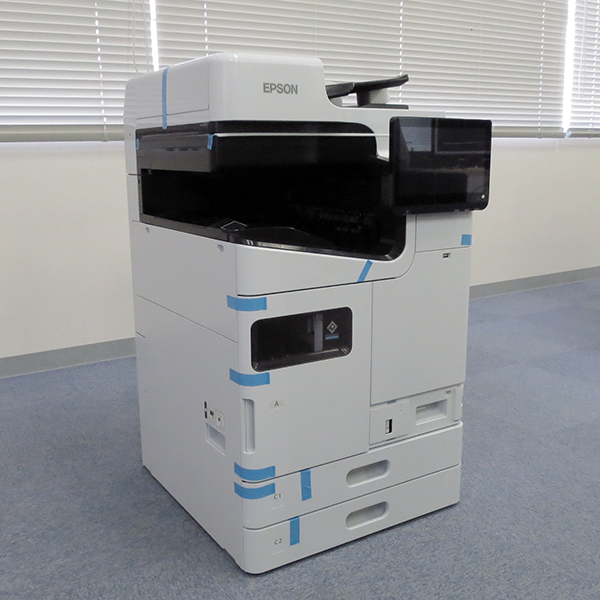

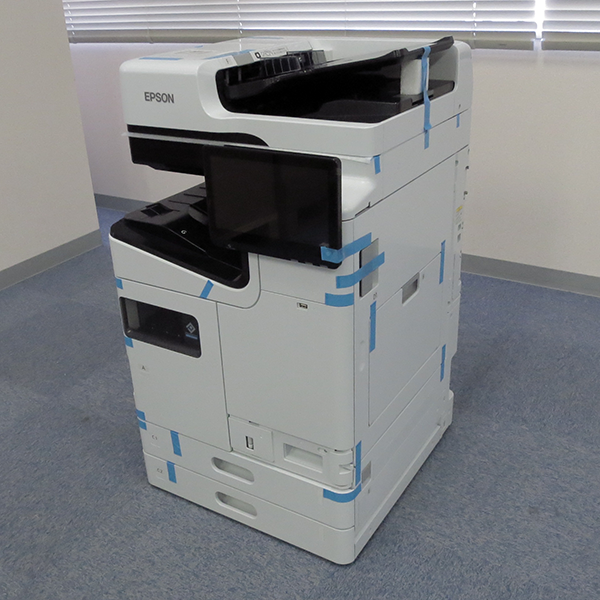

  12. 拆掉外部和内部的保护胶带以及保护材料。
  13. 前侧/右侧

      • 前侧/左侧

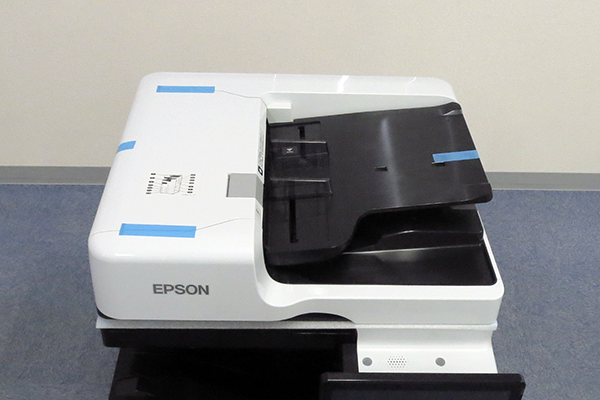

      • ADF

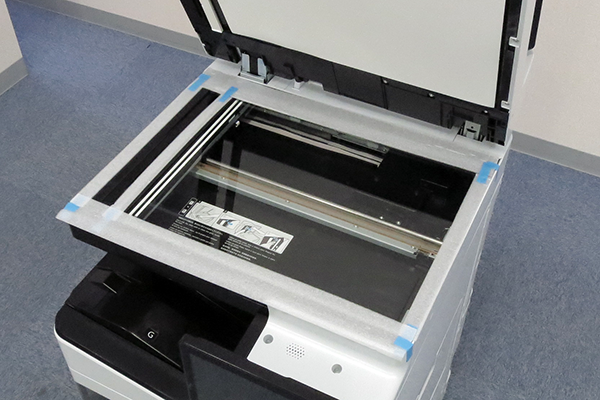

      • SCN

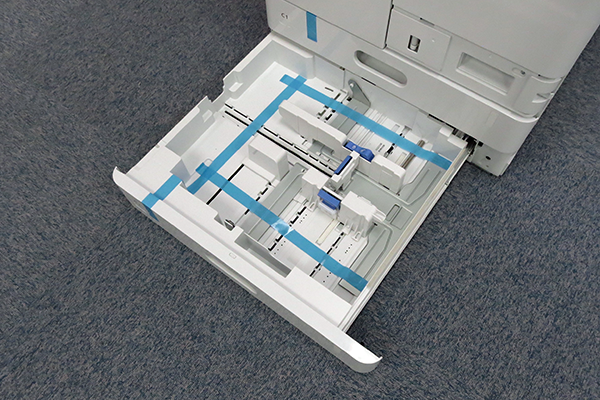

      • 纸盒2


        Note / 補足

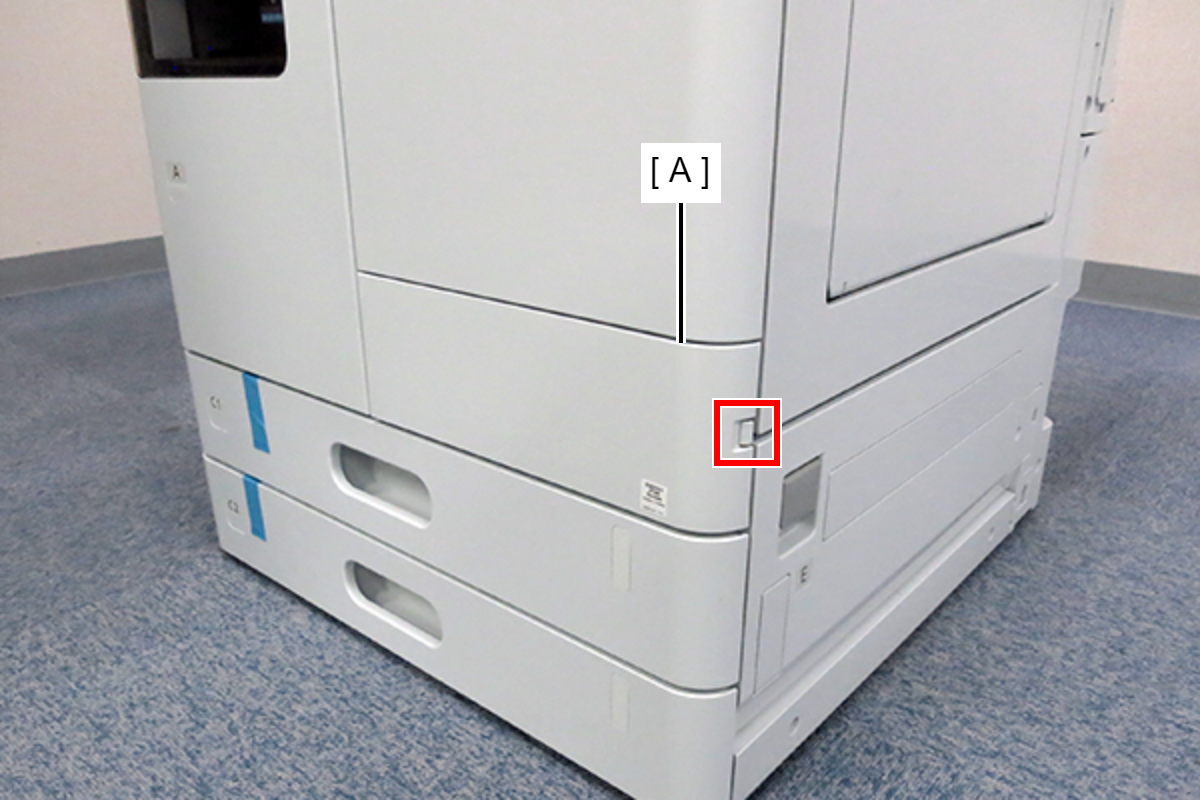

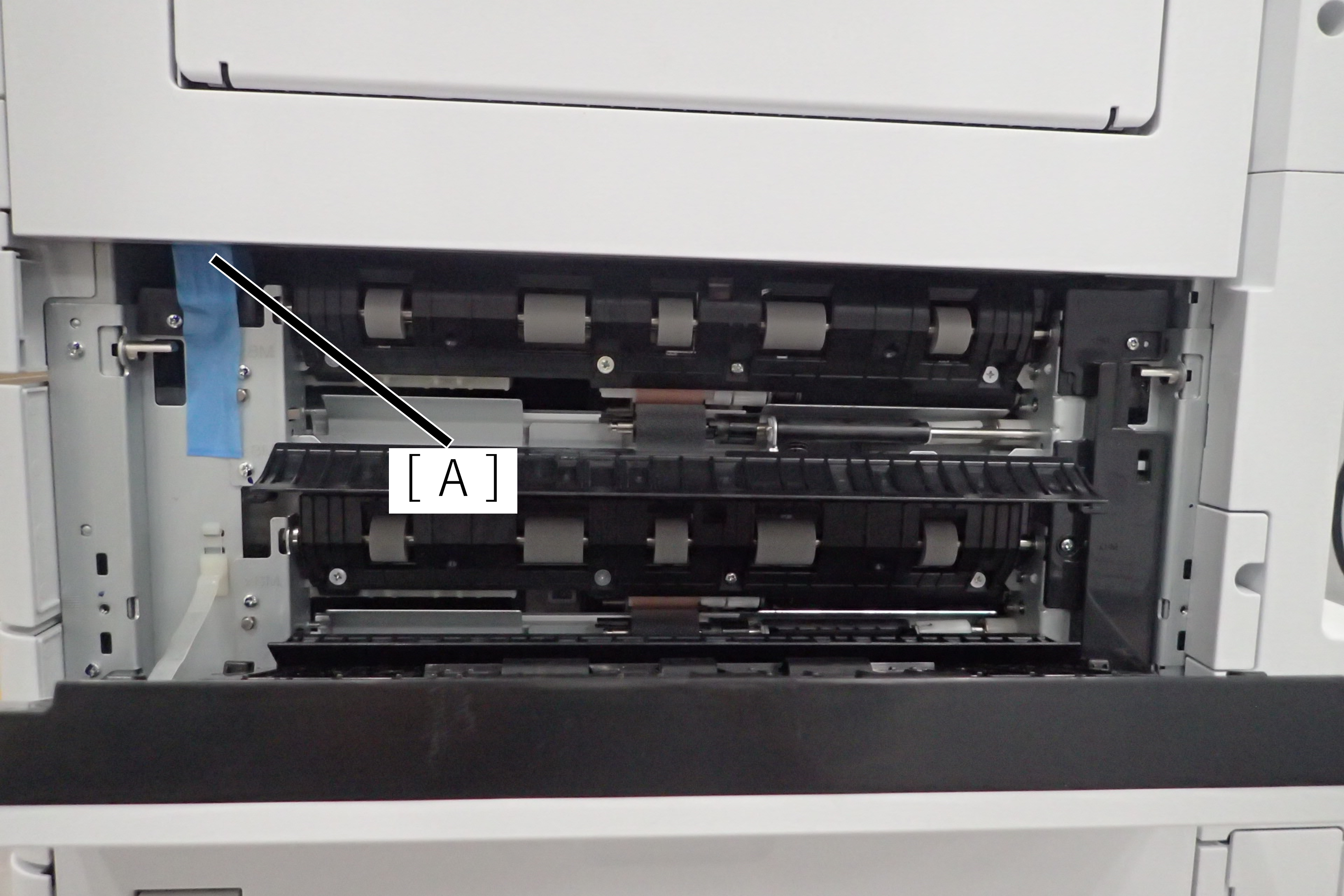

        • 可以通过打开右门或向自己的方向拉胶带，拆下右门（A）的运输保护件。

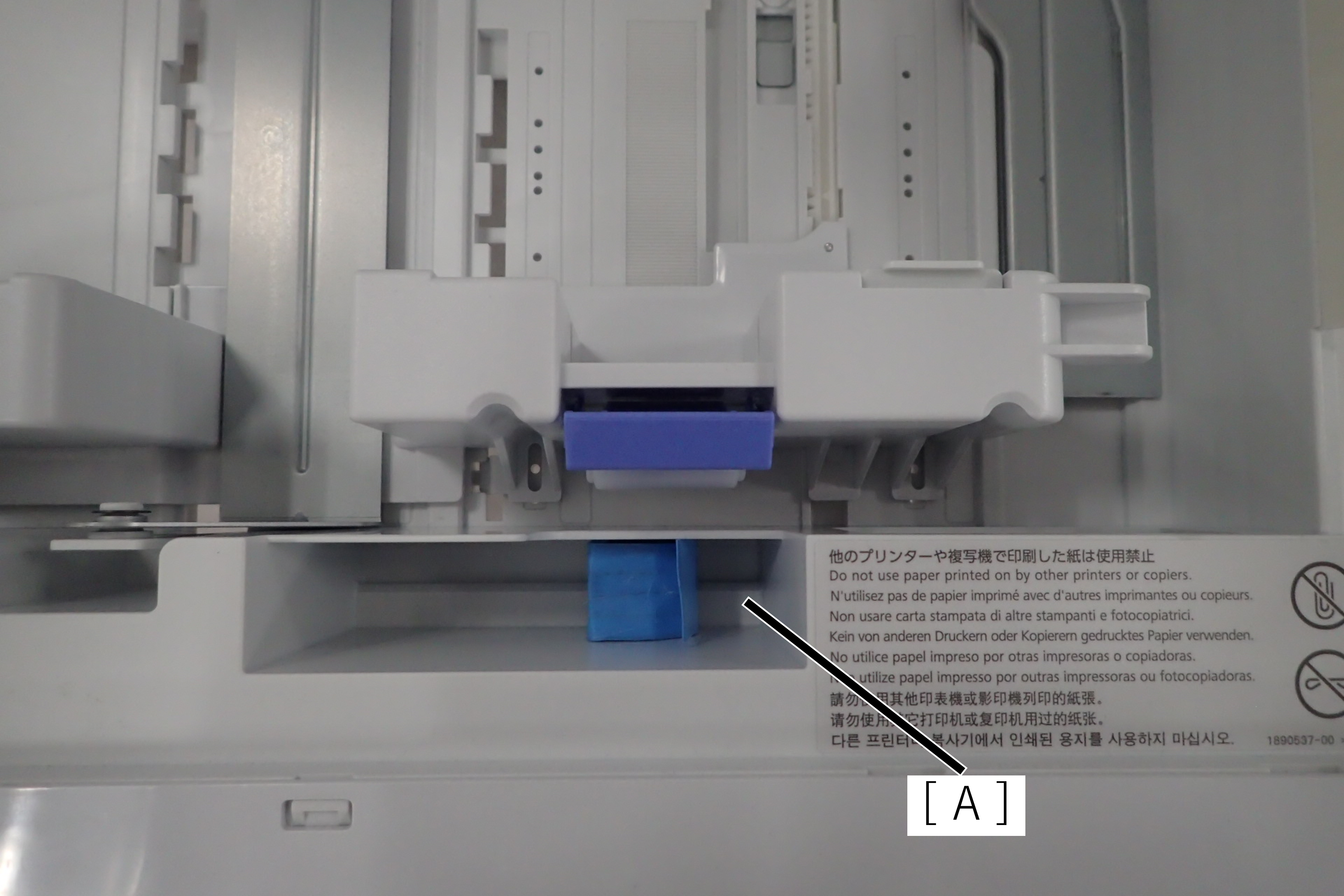

        • 保留右门的运输保护件，因为再次运输时需要。建议将其存放在手动托盘中或纸盒的凹处（A）。
    • 拉出纸盒1。

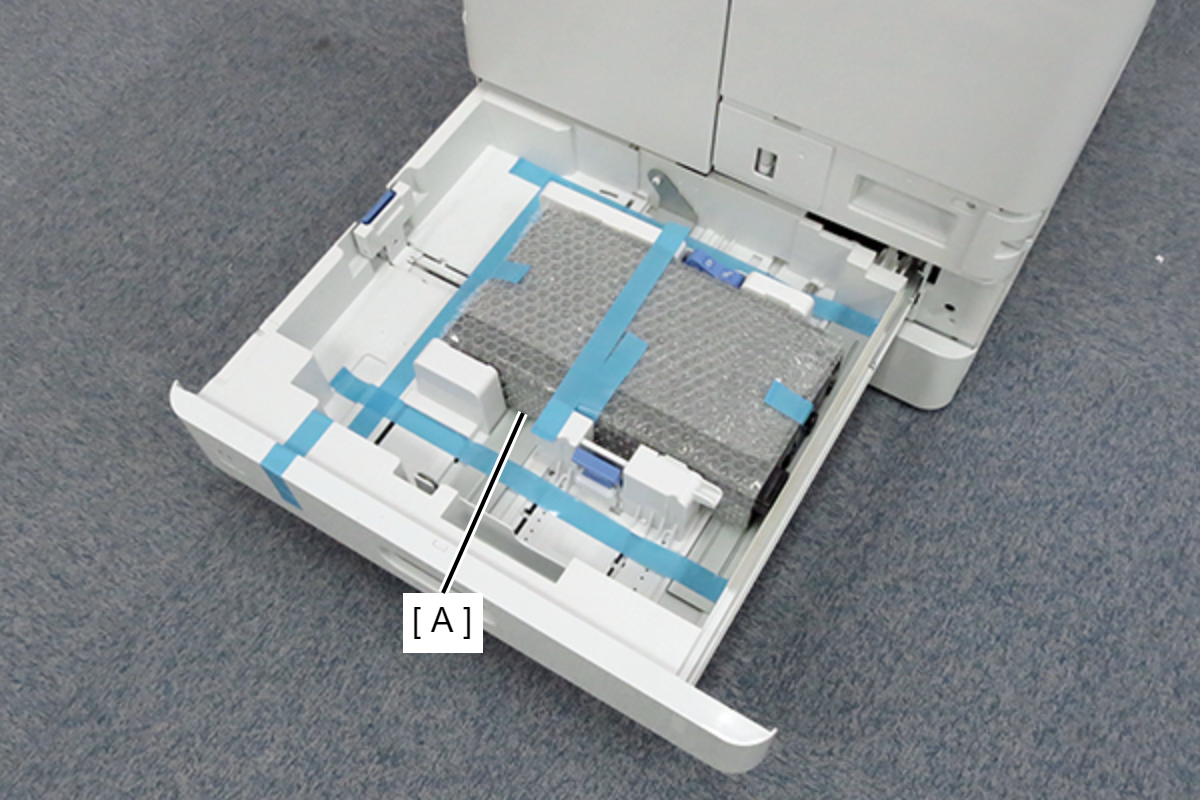

    • 拆掉保护胶带，取出维护箱。


      Note / 補足
      • 因生产时间而异，维护箱可能存放在排出部分。
    • 打开前盖。
    • 拆掉保护胶带，取出打印头的运输固定件。

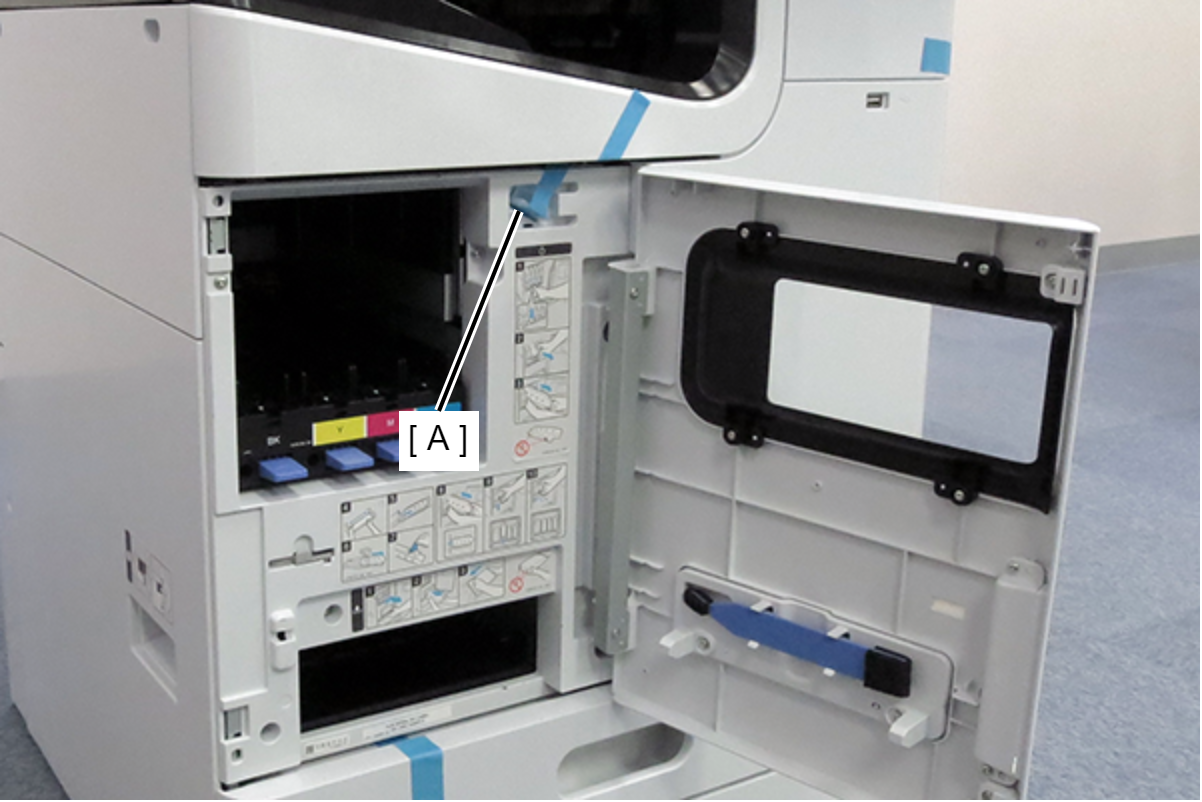

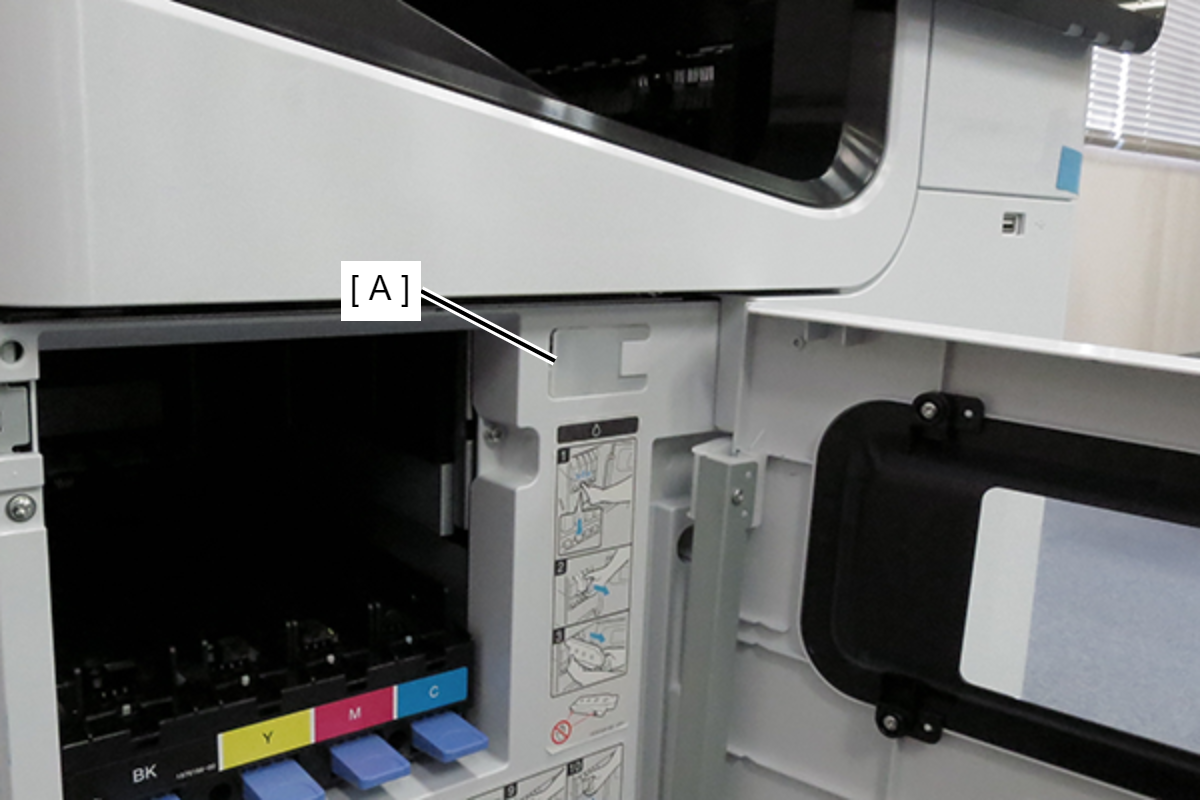

    • 按照盖中孔的形状，存放打印头的运输固定件（A）。


      Caution / 注意

      不要丢弃运输固定件，因为再次运输时要用到。

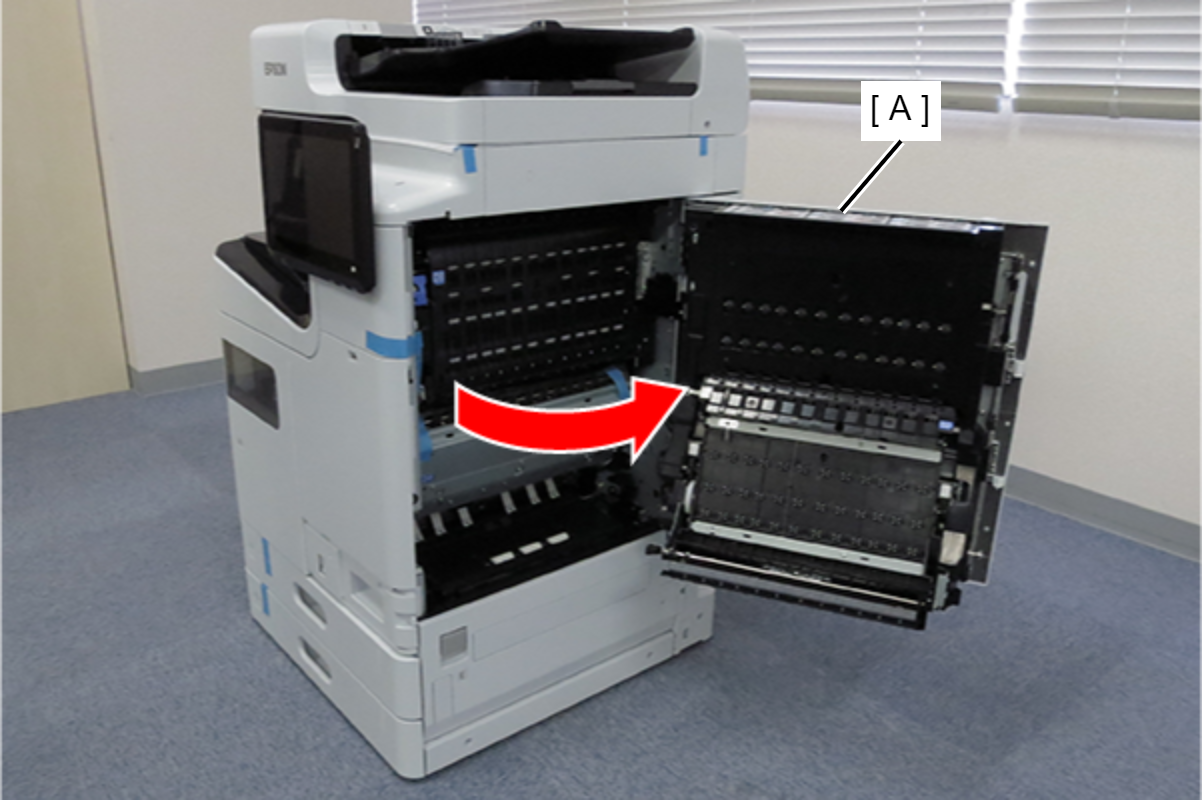

    • 打开右门单元（A）。
    • 拉动控制杆，轻轻打开皮带单元（A）。



      Caution / 注意
      • 不要触摸皮带单元的皮带表面。

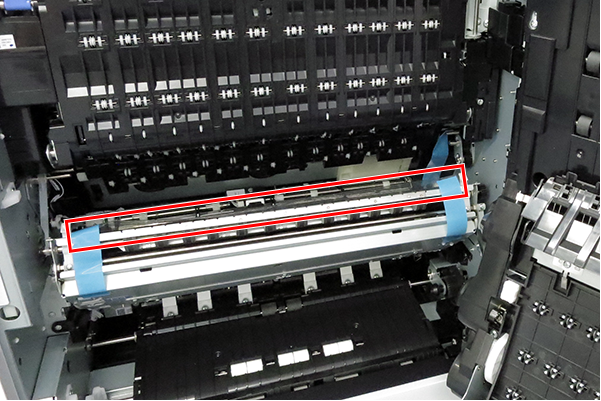

      • 不要拆掉下图所示的保护膜，除非已按照以下步骤拆掉胶带。

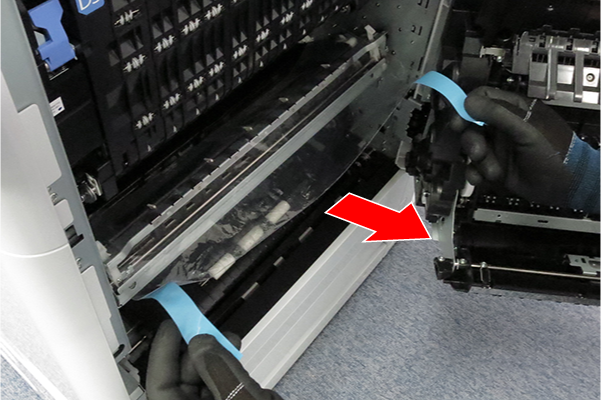

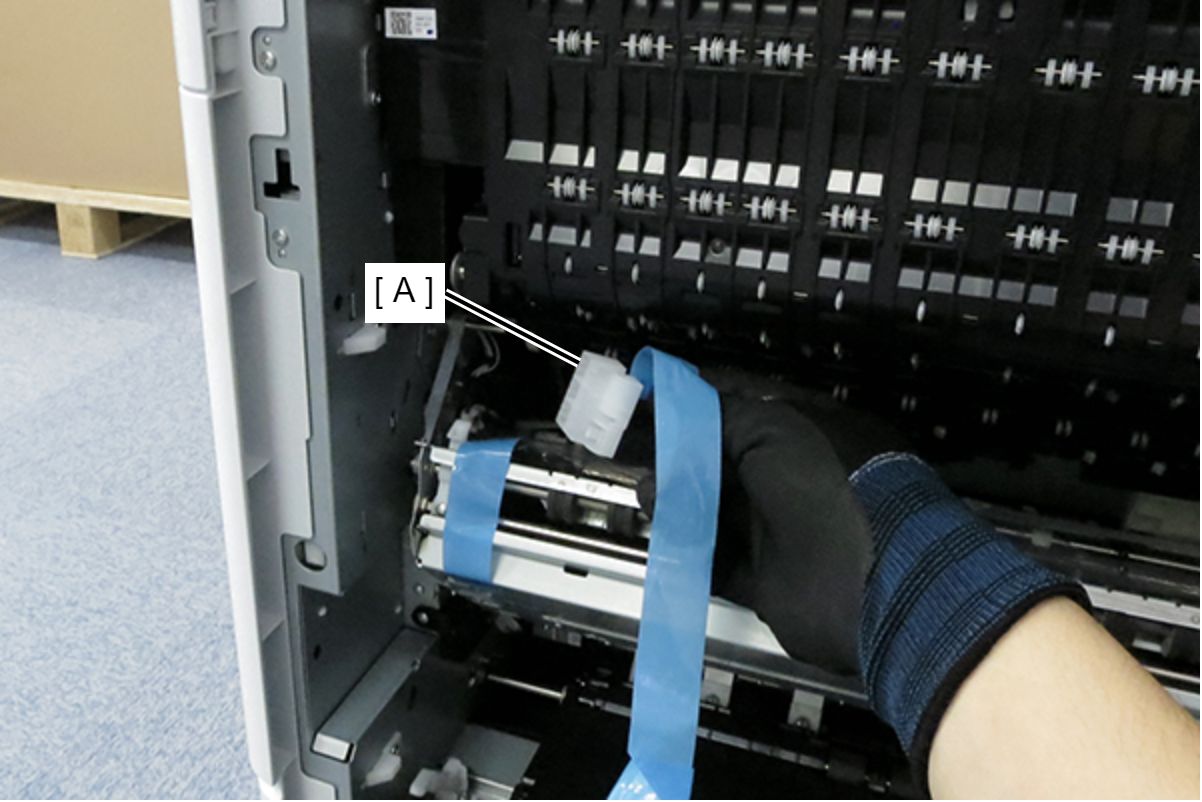

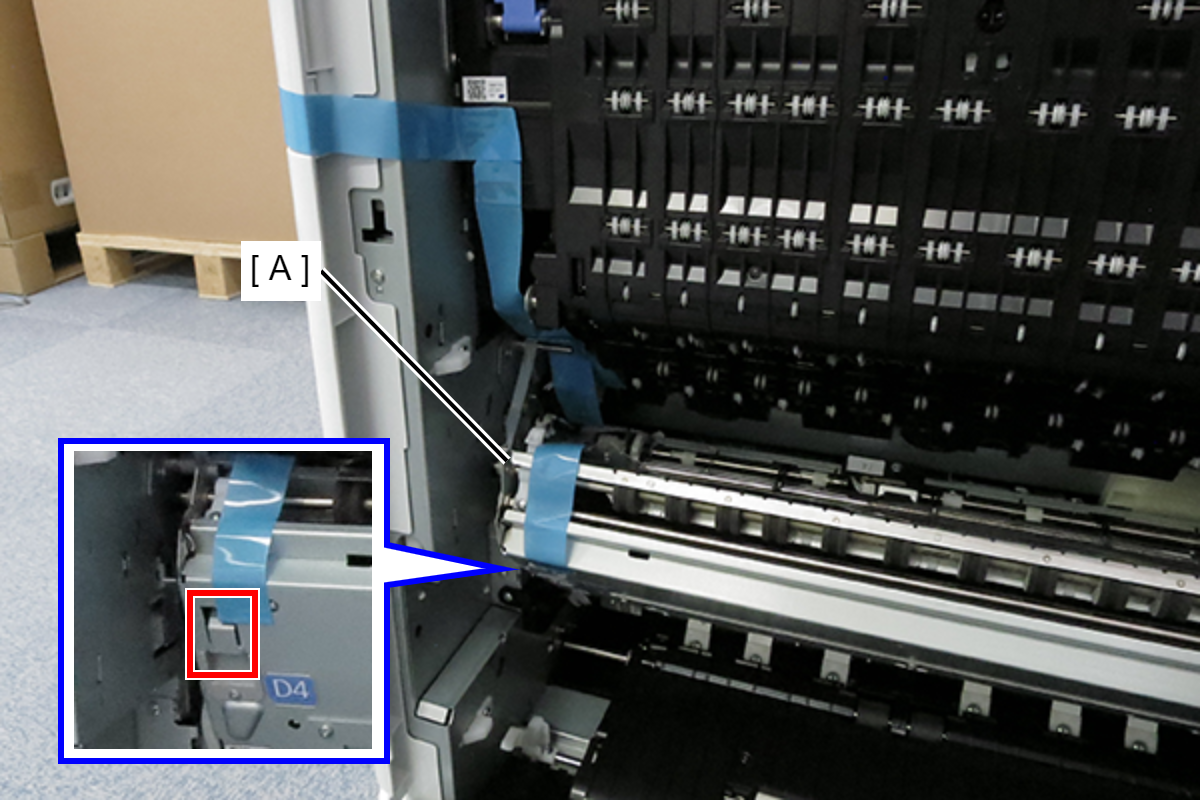

    • 拆掉保护胶带，取出泵附件的运输固定件。



      Check Point / チェックポイント

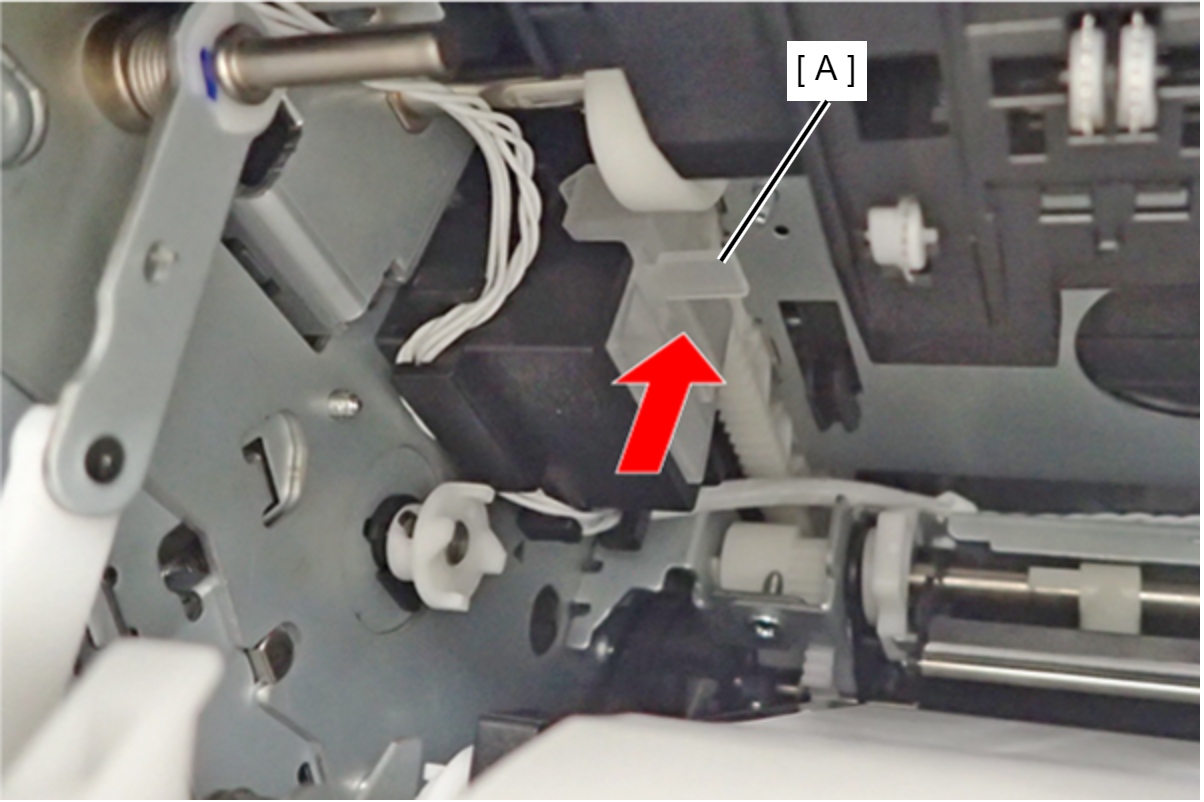

      如果无法通过拉胶带取出运输固定件，按它上面的杆（A）将其拆下。

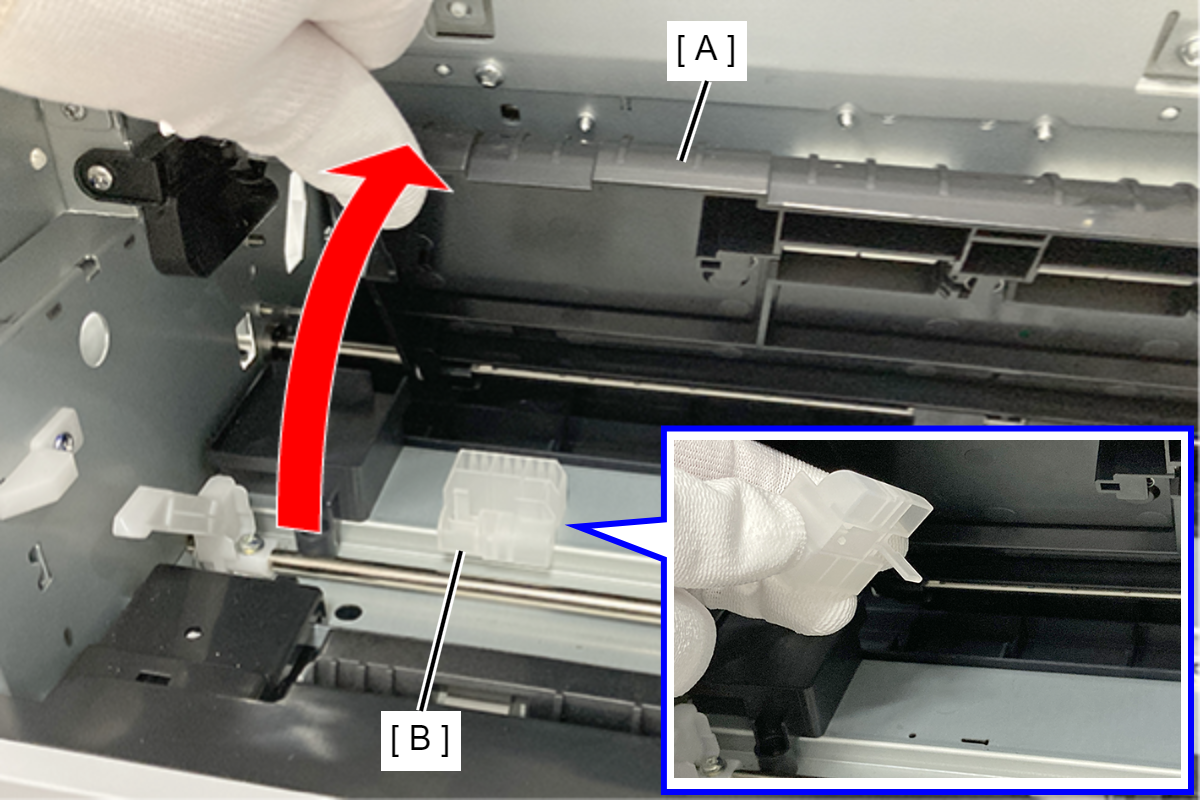

    • 打开盖（A）并将运输固定件（B）存放在所示位置。

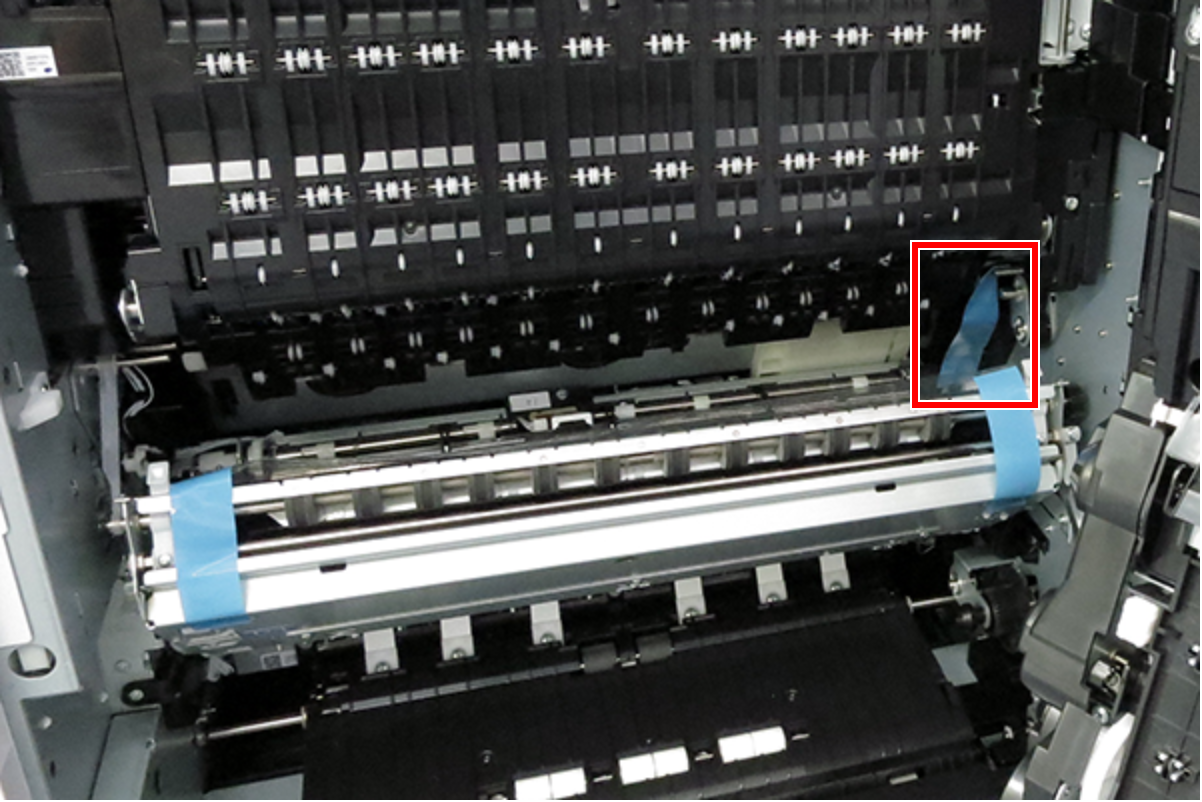

    • 拆掉胶带。
    • 撕掉2条胶带，取出保护板（A）。
    • 关闭皮带单元。
    • 关闭右门单元。

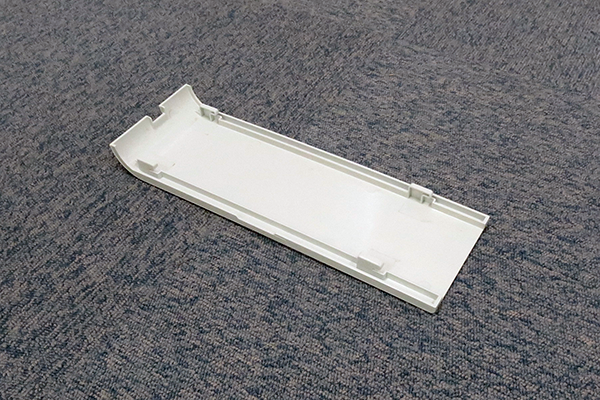

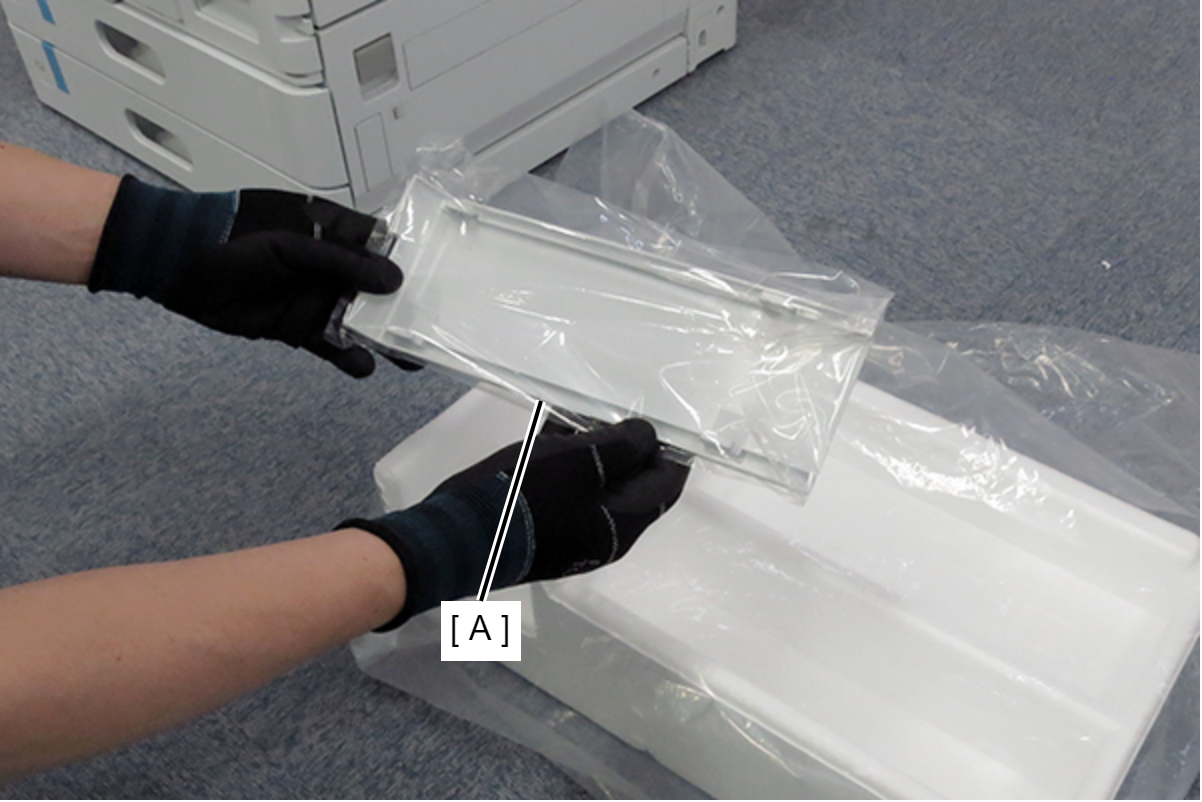

    • 从缓冲材料拆下手柄盖（A）。
    • 从缓冲材料拆下手柄盖（A）。
    • 将手柄盖（A）安装在主体上，并用卡钩固定。
    • 打开前盖。

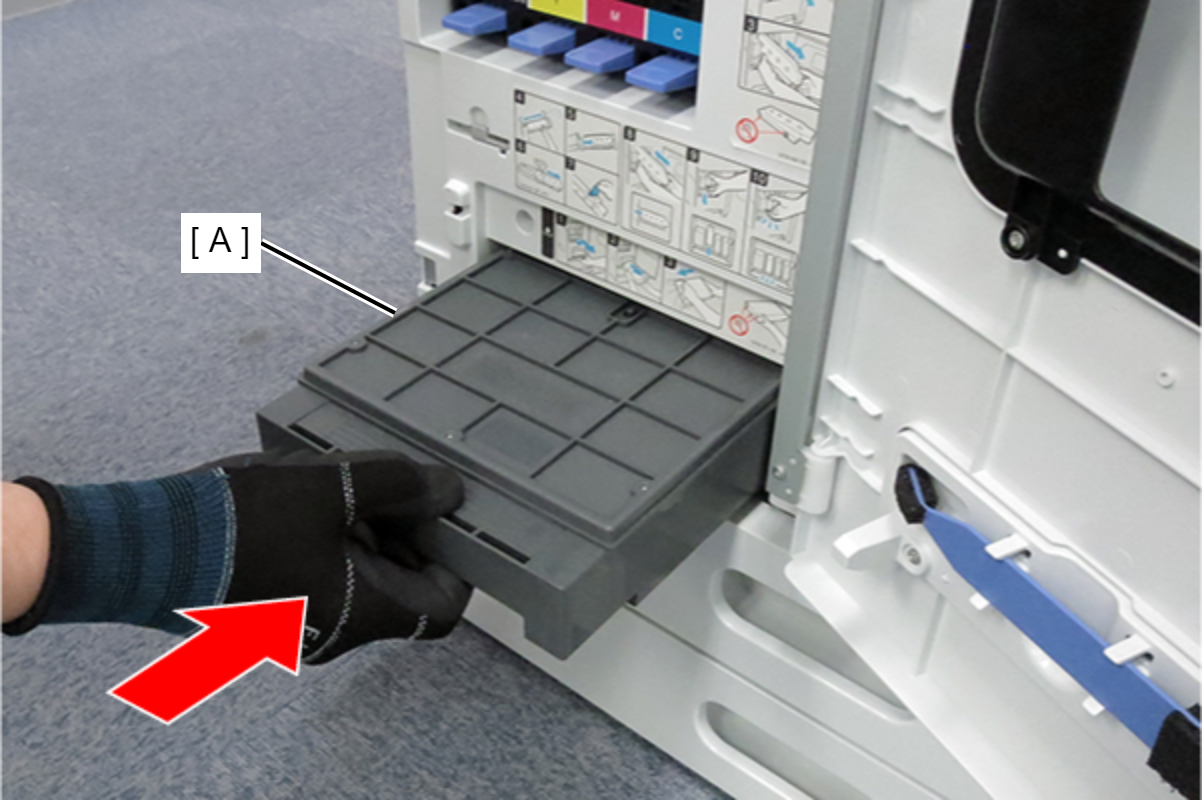

    • 将从C1纸盒拆下的维护箱（A）安装到主机。
    • 关闭前盖。
