ADF
电机

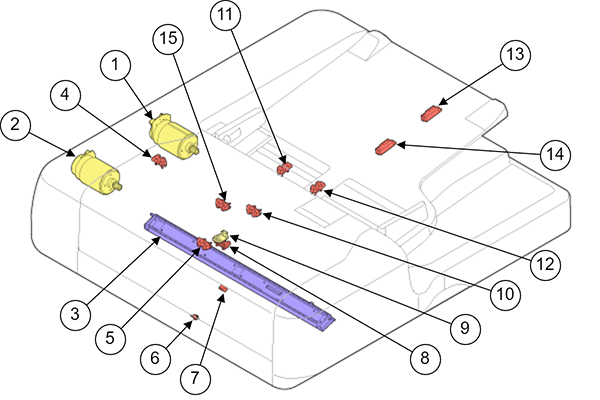

| 编号 | 名称 | 功能 | 类型 |
|---|---|---|---|
| 1 | ADF进纸电机 | 用于驱动加速辊、PF1辊、PF2辊、PF3辊和挡板杆。 | DC有刷电机带旋转编码器（24V） |
| 2 | ADF搓纸电机 | 用于驱动搓纸辊和阻抗辊。 |
传感器
| 编号 | 名称 | 功能 | 类型 |
|---|---|---|---|
| 3 | ADF CIS模块 | 用于在执行双面扫描时读取背面。 | CIS图像传感器 |
| 4 | ADF盖传感器 | 检测ADF盖是否打开。 | 传输式光遮断器 |
| 5 | ADF加速辊后纸张传感器 | 在加速辊后检测文稿是否存在。 | 传输式光遮断器 |
| 6 | ADF PF辊1后进纸传感器 | 检测开始扫描正面前是否有文档。 | 反射式光遮断器 |
| 7 | ADF PF辊2后进纸传感器 | 检测开始扫描反面前是否有文档。 | |
| 8 | ADF前出纸辊进纸传感器 | 检测文档出纸辊附近是否有文档。 | 传输式光遮断器 |
| 9 | ADF文稿距离传感器 | 在分纸辊后检测文稿是否存在。 | 模拟传感器 |
| 10 | ADF纸张传感器 | 检测是否有文档放置在ADF文档托架上。 | 传输式光遮断器 |
| 11 | ADF文稿宽度传感器1 | 检测文稿宽度。 | 传输式光遮断器 |
| 12 | ADF文稿宽度传感器2 | ||
| 13 | ADF文稿长度传感器1 | 检测文稿长度。 | 反射式光遮断器 |
| 14 | ADF文稿长度传感器2 | ||
| 15 | ADF挡板HP传感器 | 检测挡板是否在原位（准备装入文档）。 | 传输式光遮断器 |
