OCR选件安装步骤
附带项目

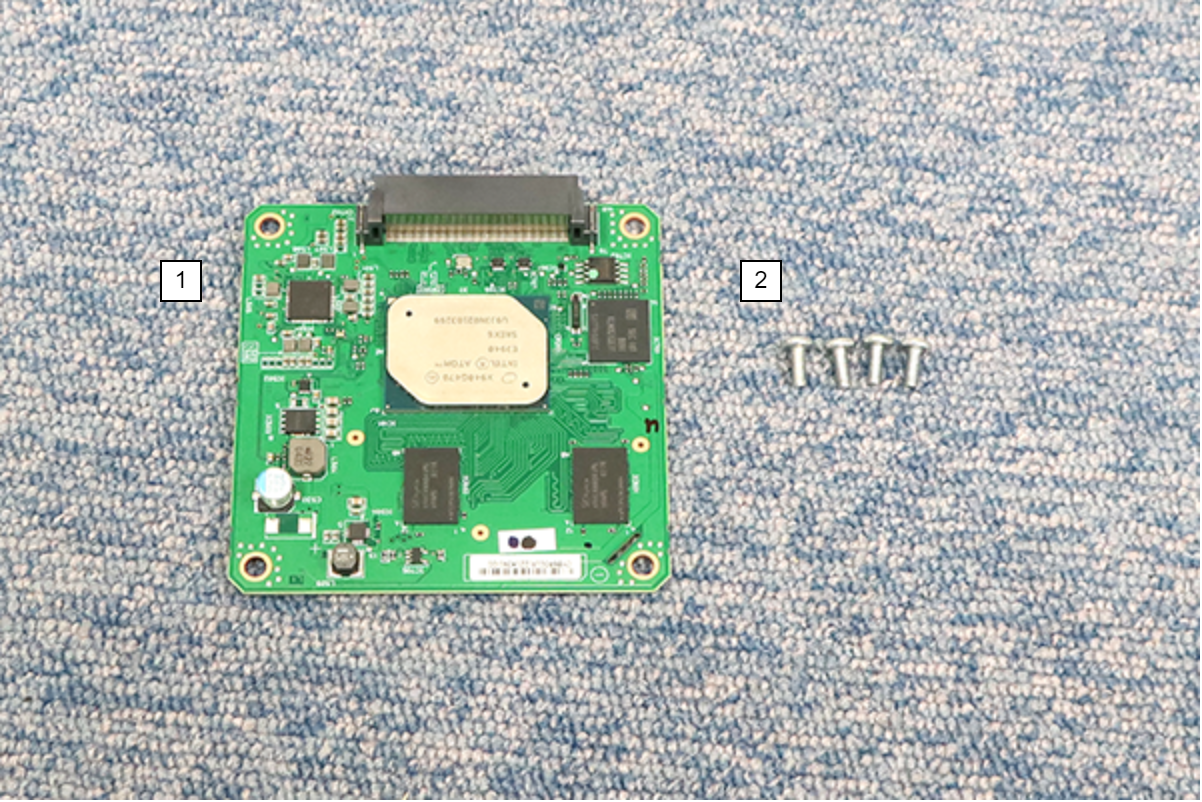

| 编号 | 附带项目 | 数量 |
|---|---|---|
| 1 | OCR板 | 1 |
| 2 | 螺丝M3 × 8 | 4 |
安装步骤
要准备的项目
- 手套
- 刀具
- 十字（+）螺丝刀
最少工人数
1人
 Caution / 注意 |
|
安装步骤

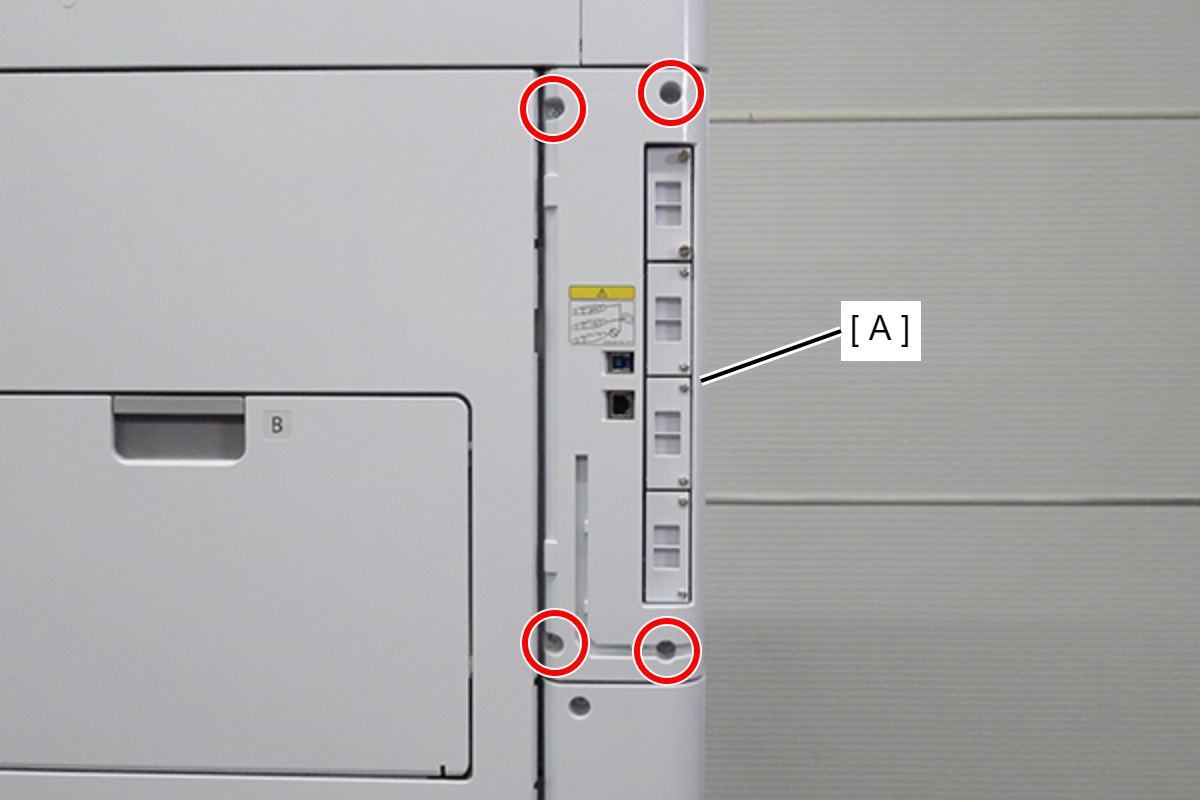

- 拆下4颗螺丝，然后拆下副右盖（A）。
：3x10DC/P

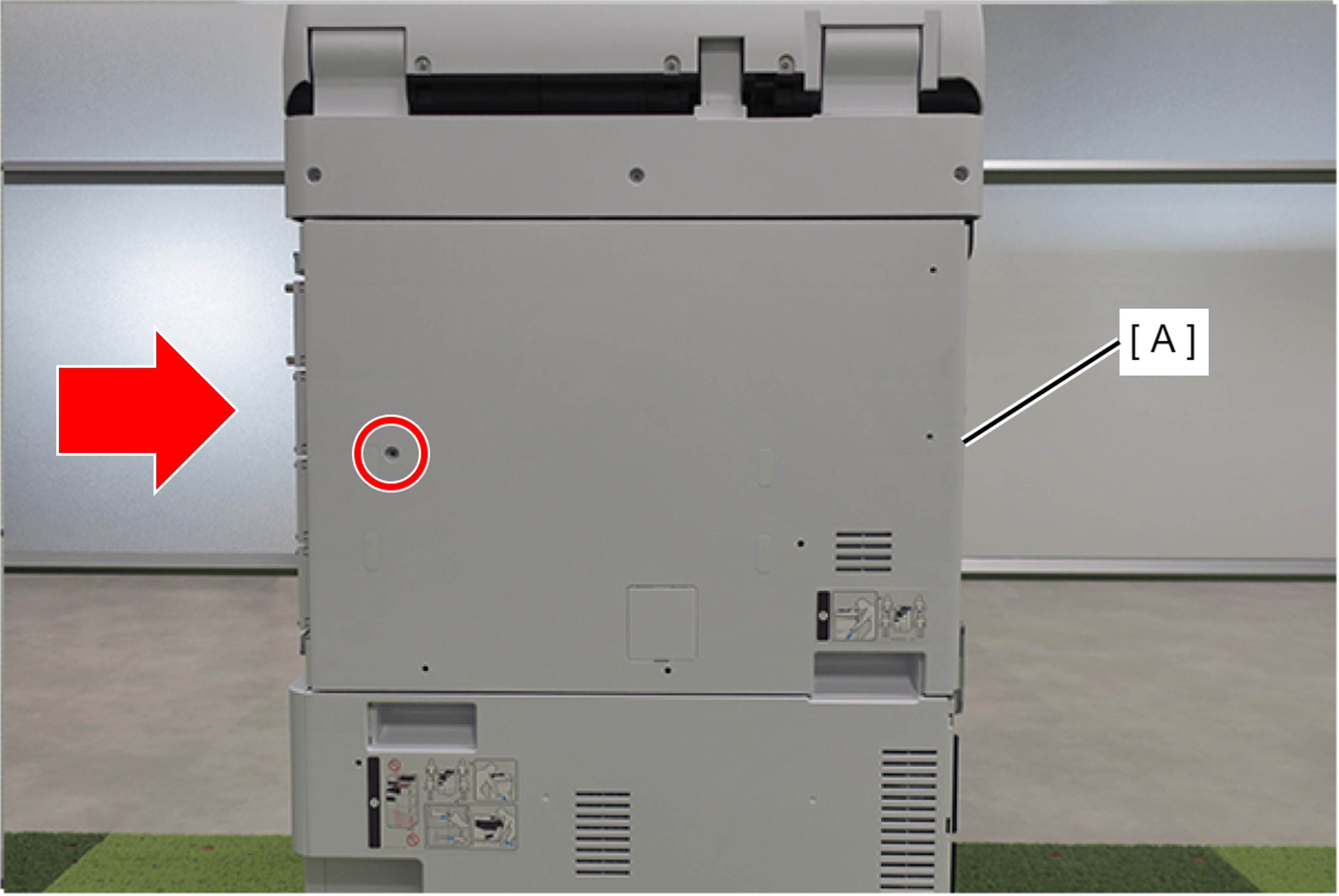

- 拆下1颗螺丝，沿箭头方向滑动后盖（A）将其拆下。
- ：3x10DC/P
- 拆下螺丝。

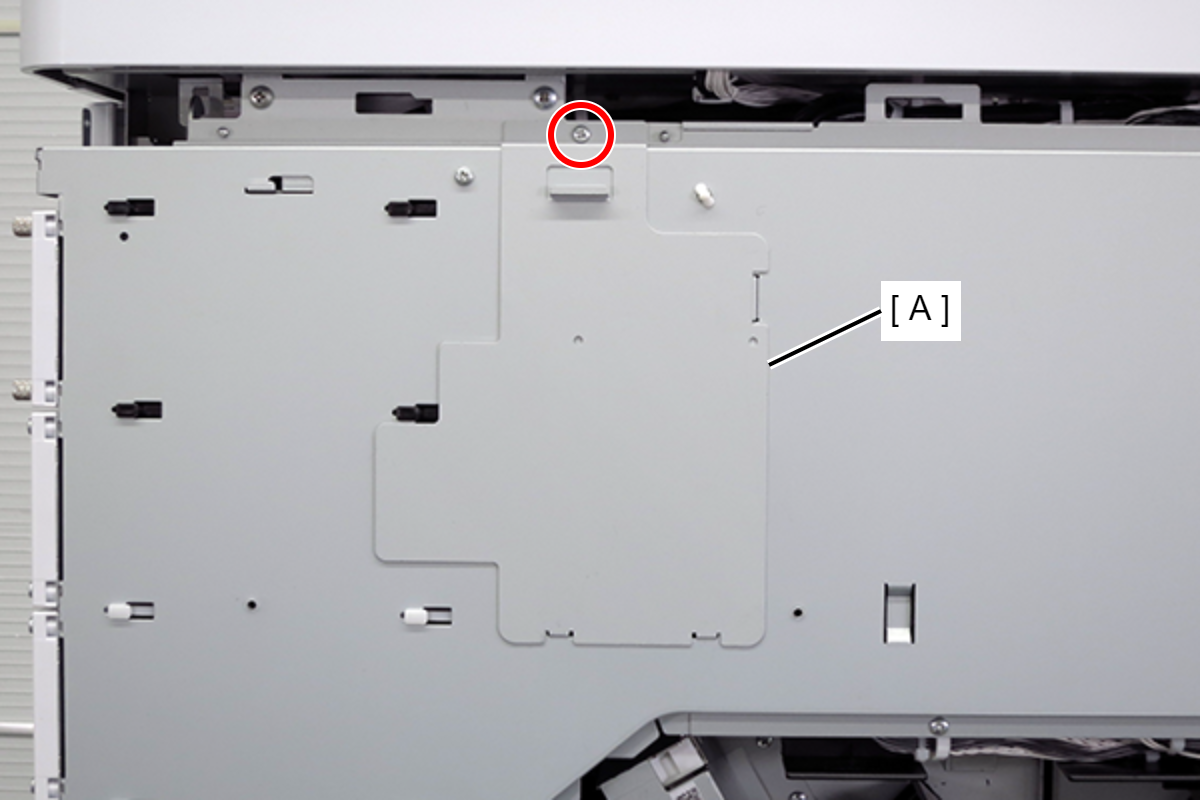

- 向上拆下屏蔽板（A）。
- ：3x8D/P
- 从连接器拆下电缆（A）。

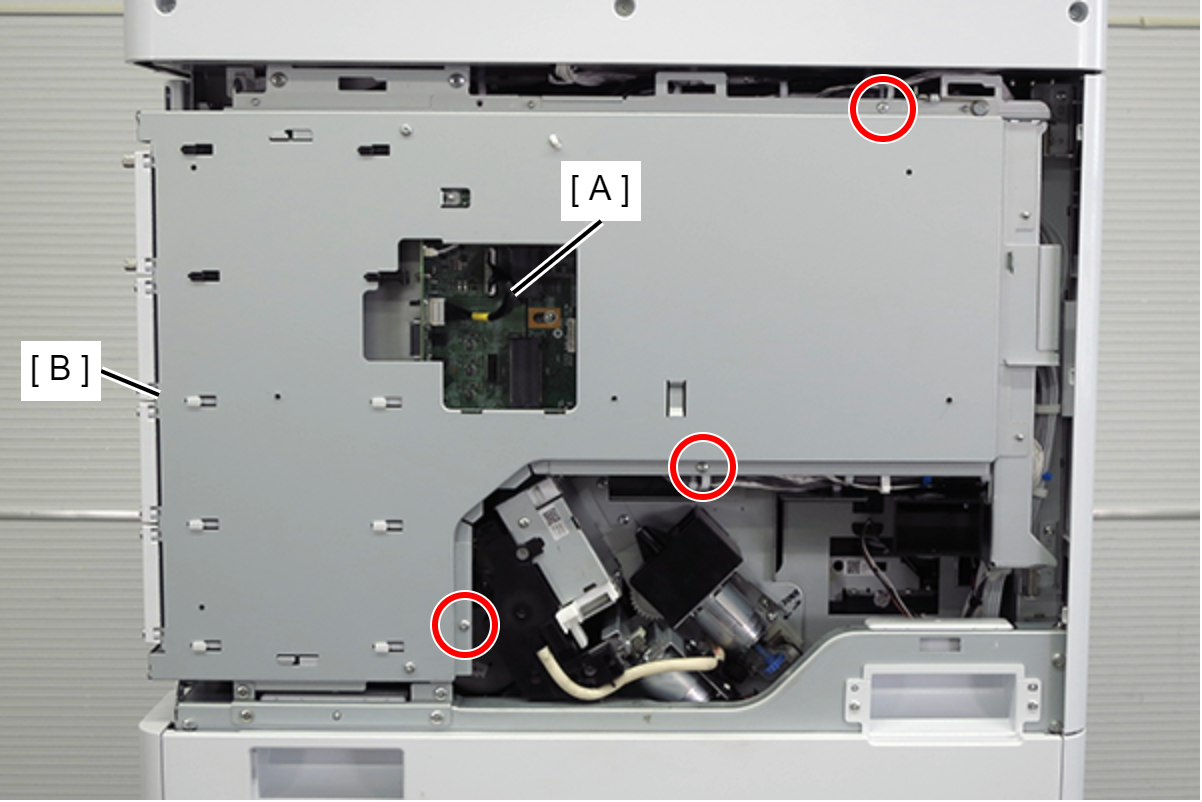

- 拆下3颗螺丝。
- ：3x8D/P
- 提起手柄释放卡钩。

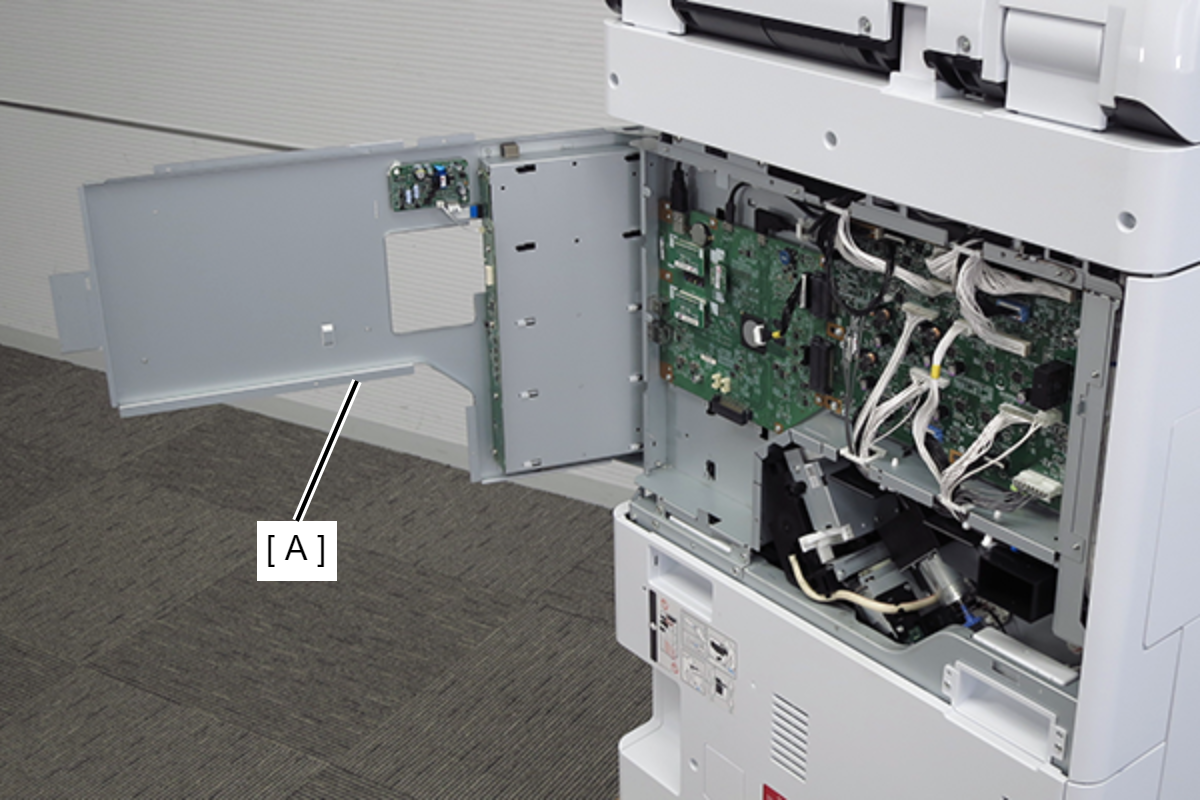

- 打开板箱上箱（A）。

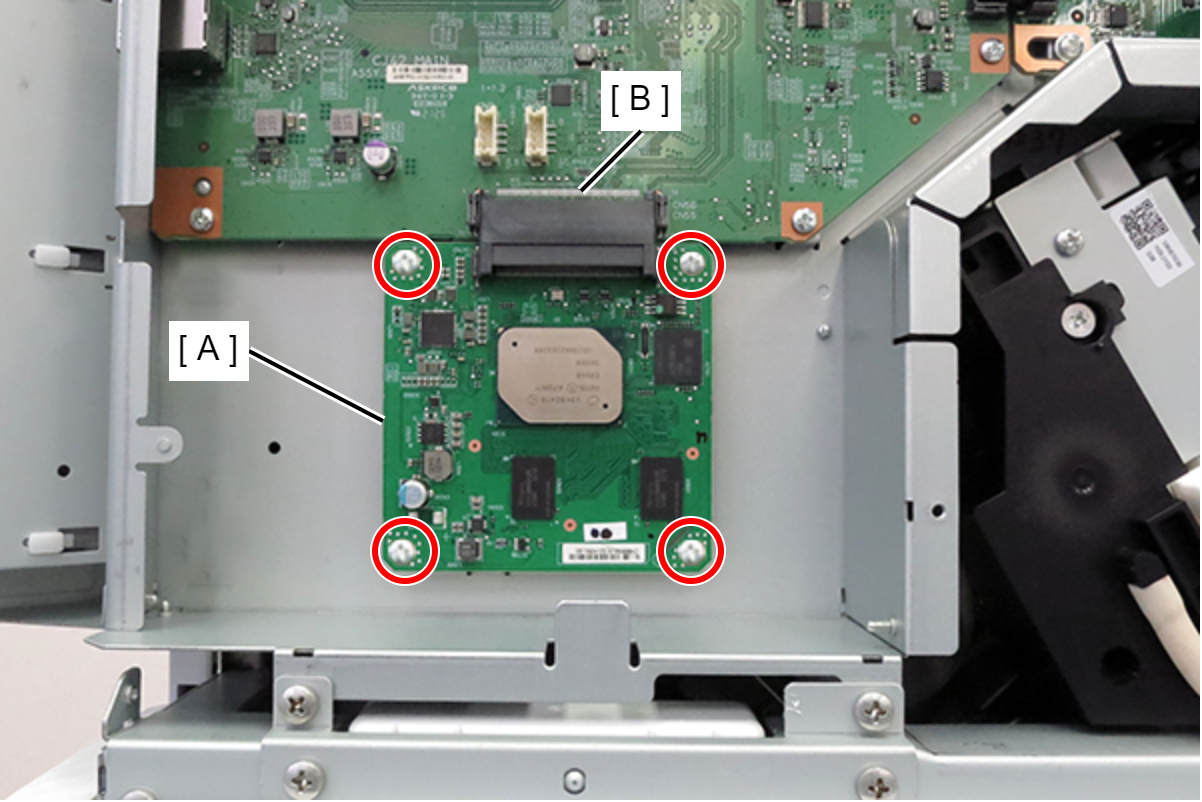

- 将OCR板（A）连接到主板上的连接器（B），然后用4颗螺丝固定。
- ：3x8D/P
- 关闭电路板箱上箱（A），提起手柄并用卡钩锁定。
- 将电缆（A）连接到连接器。
- 用3颗螺丝固定板箱上箱（B）。
- ：3x8D/P

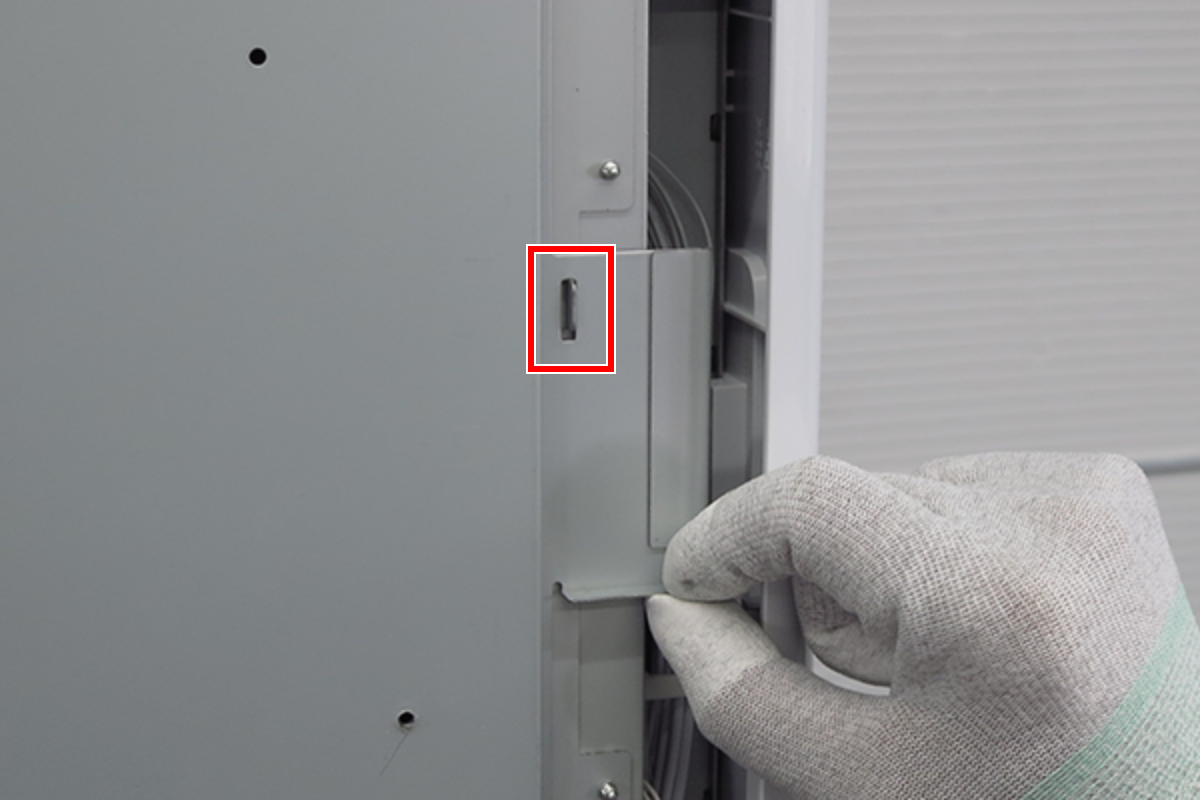

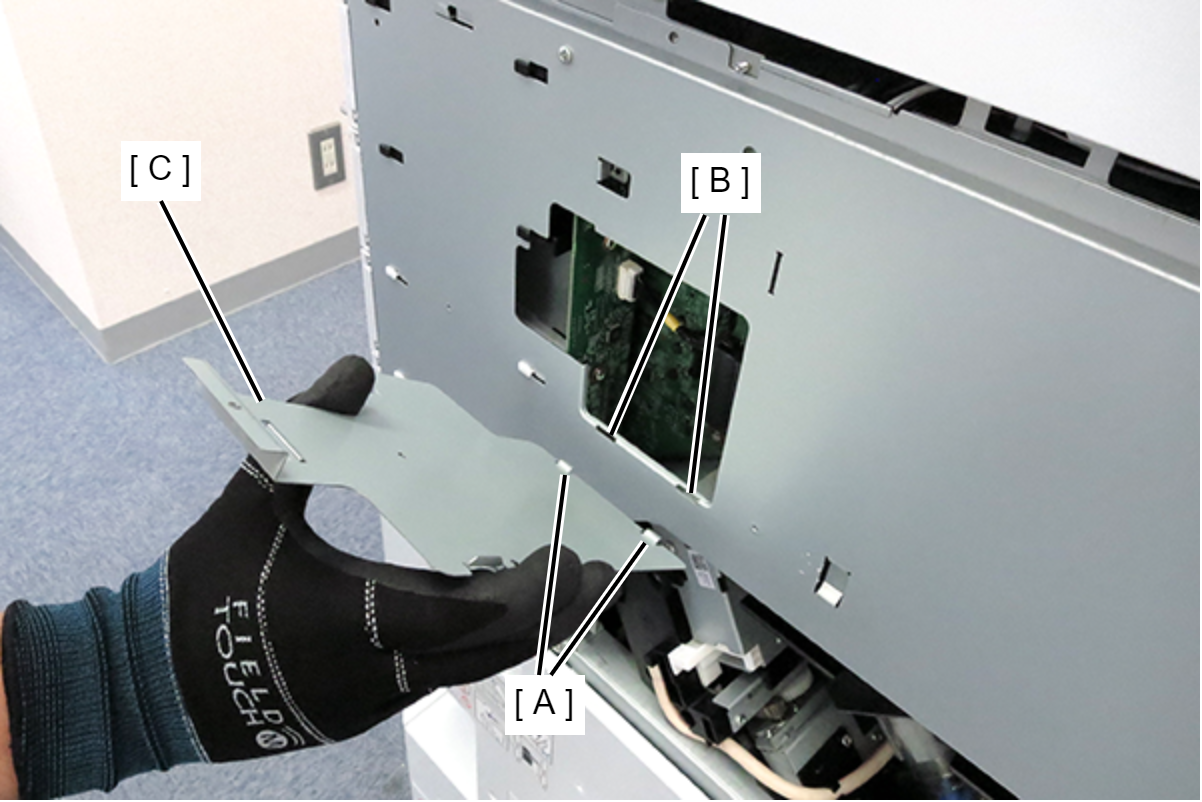

- 将屏蔽板的2个卡钩（A）钩在电路板箱的2个孔（B）中，然后安装屏蔽板（C）。
- 用1颗螺丝固定屏蔽板（A）。
- ：3x8D/P

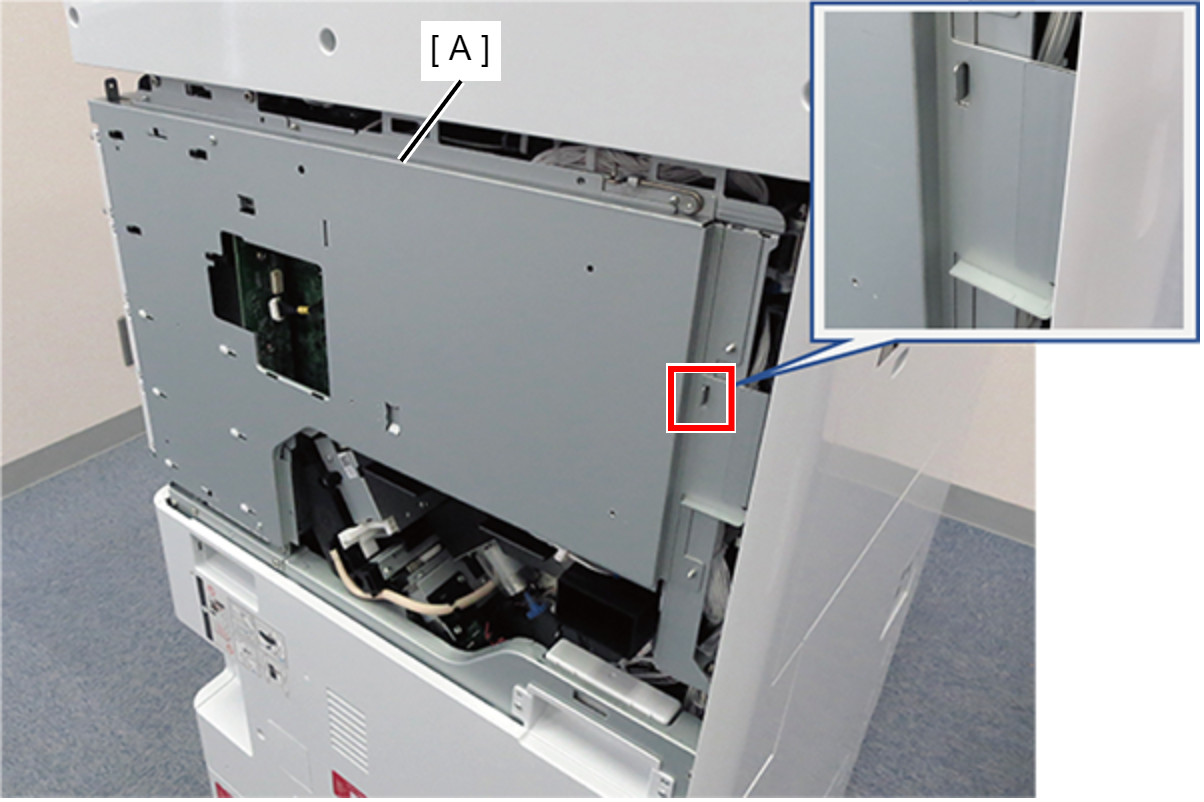

- 将后盖上的5个卡钩对齐主机上的5个孔，然后安装。
- 沿与箭头相反的方向滑动后盖（A）使其钩住，然后用1颗螺丝固定。
- ：3x10DC/P
- 安装副右盖（A）并用4颗螺丝固定。
- ：3x10DC/P
 Check Point / チェックポイント |
安装OCR之后，请将其激活。 |
