鞍式装订单元

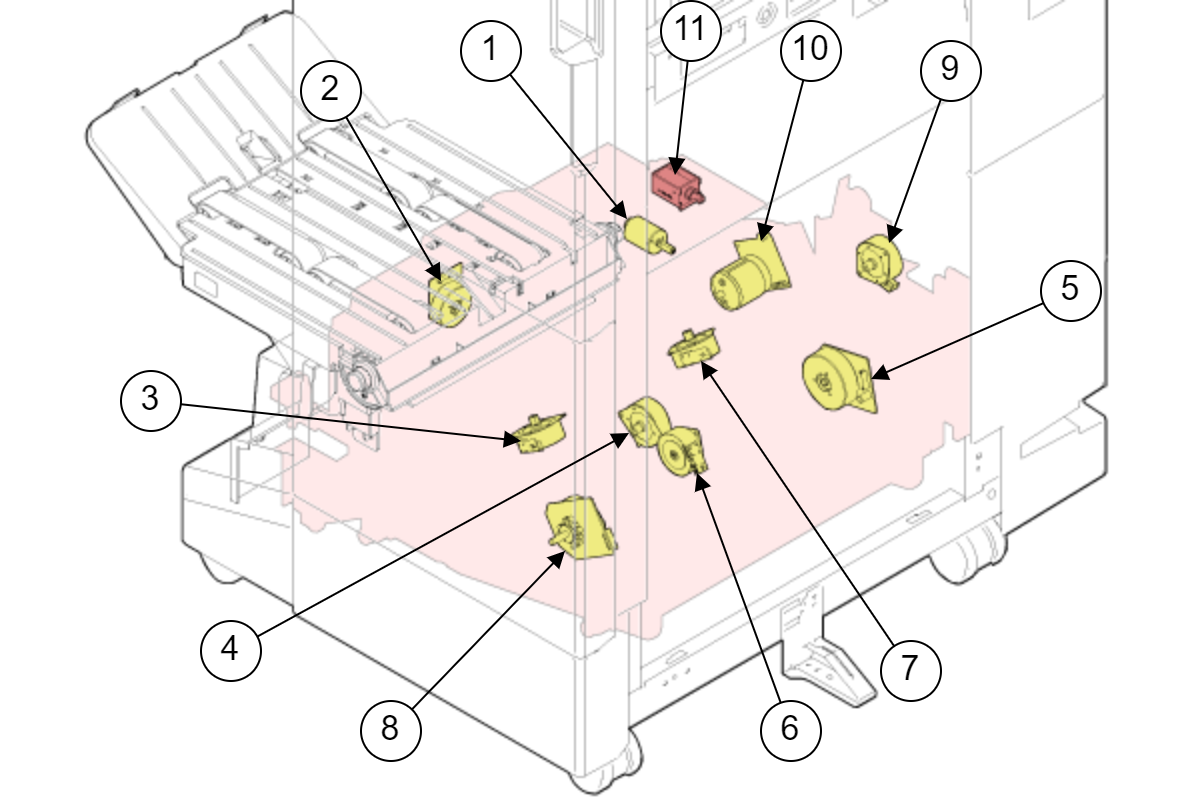

电机/电磁阀
| 编号 | 名称 | 功能 | 类型 |
|---|
| 1 | SDL排出压力释放电机 | - | -
|
| 2 | SDL进纸托盘电机 | 用于驱动托盘。 |
| 3 | SDL下对位电机 | 用于驱动鞍式装订对位板。 |
| 4 | SDL纸捆下降驱动电机 | - |
| 5 | SDL折叠刀片驱动电机 | 用于SDL折叠刀片的折叠操作。 |
| 6 | SDL纸捆提升驱动电机 | - |
| 7 | SDL上对位电机 | 用于驱动鞍式装订对位板。 |
| 8 | SDL折叠辊电机 | 用于驱动SDL折叠辊。 |
| 9 | SDL纸张传输电机 | 用于驱动SDL纸张传输辊。 |
| 10 | SDL装订器驱动电机 | 用于驱动装订操作的装订器。 |
| 11 | SDL三折进纸路径切换电磁阀 | 用于将纸张路径切换为三折进纸路径。 |

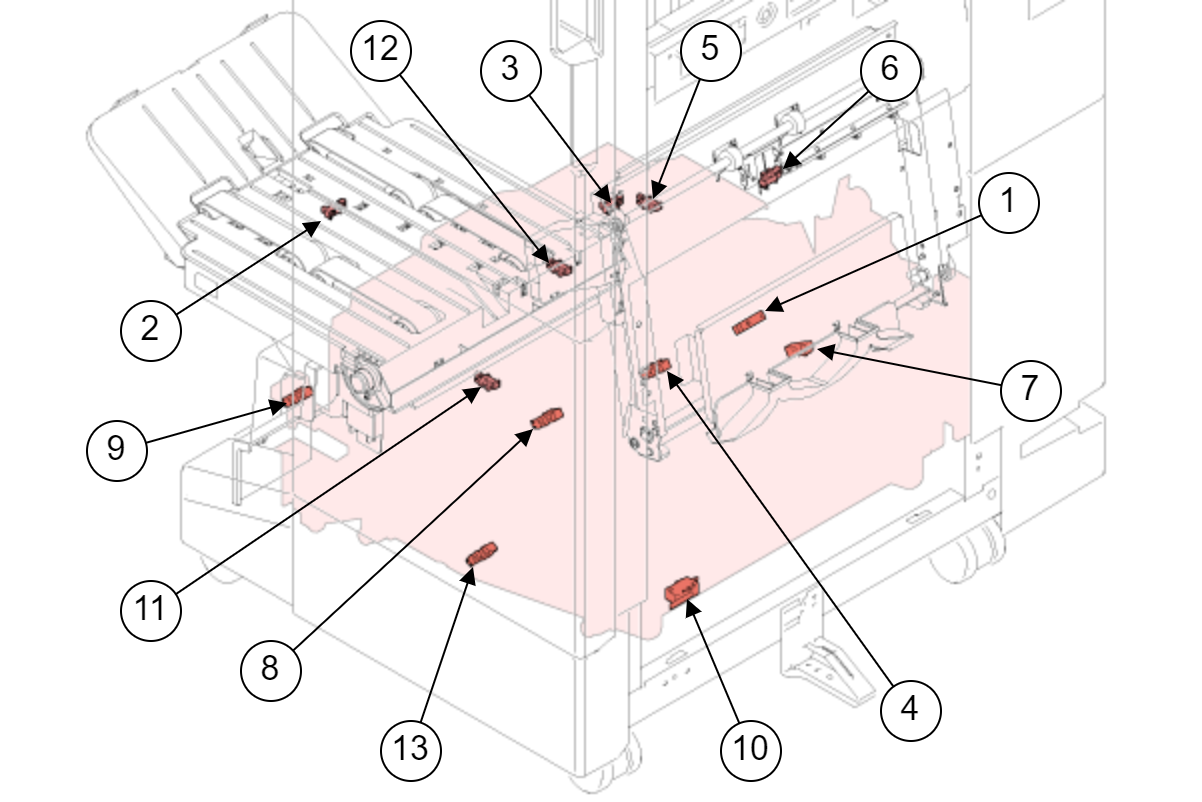

传感器
| 编号 | 名称 | 功能 | 类型 |
|---|
| 1 | SDL纸张传输传感器 | 用于检测纸张路径中的残余卡纸。 | 传输式光遮断器 |
| 2 | SDL进纸托盘纸张检测传感器 | 用于检测纸张路径中的残余卡纸。 |
| 3 | SDL出纸传感器 | 用于检测纸张路径中的残余卡纸。 | 反射式光遮断器 |
| 4 | SDL处理部件纸张检测传感器 | 用于检测纸张路径中的残余卡纸。 |
| 5 | SDL出纸压力释放HP传感器 | - | 传输式光遮断器 |
| 6 | SDL纵向进纸传感器 | 用于检测纸张路径中的残余卡纸。 |
| 7 | SDL纸捆下降驱动HP传感器 | - |
| 8 | SDL纸捆提升驱动HP传感器 |
| 9 | SDL托盘传感器 |
| 10 | SDL内部单元传感器 | 机械接触 |
| 11 | SDL对位板下HP传感器 | 传输式光遮断器 |
| 12 | SDL对位板上HP传感器 |
| 13 | SDL折叠刀片HP传感器 |

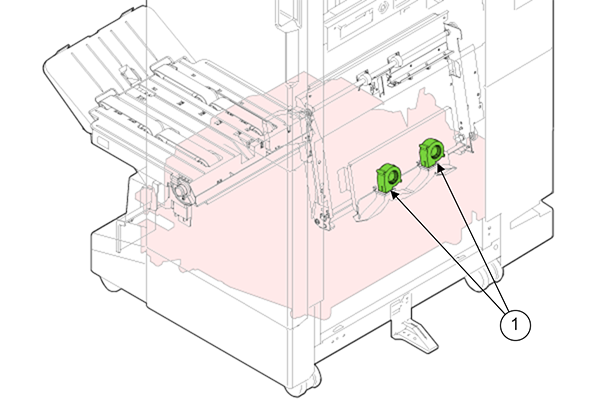

风扇
