# ADF/扫描仪机构：

#ADF机构概述

本产品的ADF单元最大支持A3/Ledger尺寸，读取文档时采取使用彩色CIS模块的CIS方法。
文档大小由文档托架的文档宽度传感器和文档长度传感器检测。
此外，文档的两面均可使用ADF机构和SCN机构中安装的彩色CIS模块来读取。

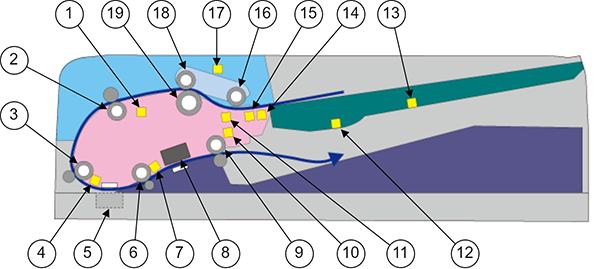

ADF装纸/进纸操作

装入文档托架上的文档通过ADF电机的驱动力从挡板上释放，然后通过辊（搓纸/阻抗/分纸）和加速辊送入进纸机构。
纸张分离采用阻滞分离法进行，每个文档都通过ADF阻抗辊进行分离。为了支持最大尺寸为A3/Ledger的文档送纸功能，文档托架中安装了四个传感器（文档宽度传感器，ADF(x2)/文档长度传感器，ADF(x2)）用于文档尺寸检测。
在对位辊停止时装入/送入纸张。纸张达到对位辊后，这些状态会保持一定时间，使纸张在歪斜校正过程中弯曲。

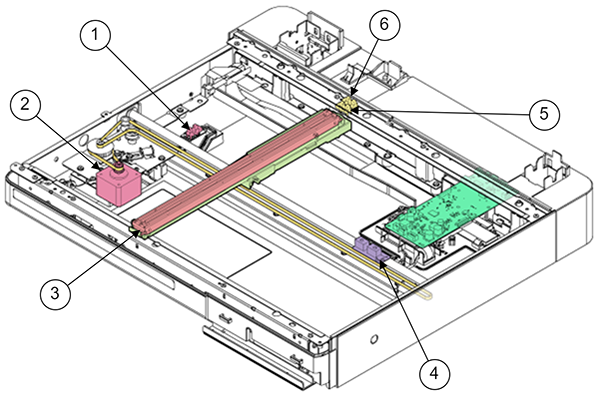

#扫描仪机构

本产品的SCN单元最大支持A3/Ledger尺寸，读取文档时采取使用彩色CIS模块的CIS方法。
由SCN CIS模块的文档边缘检测功能和SCN文档长度传感器检测文档大小。
