主机（传感器）

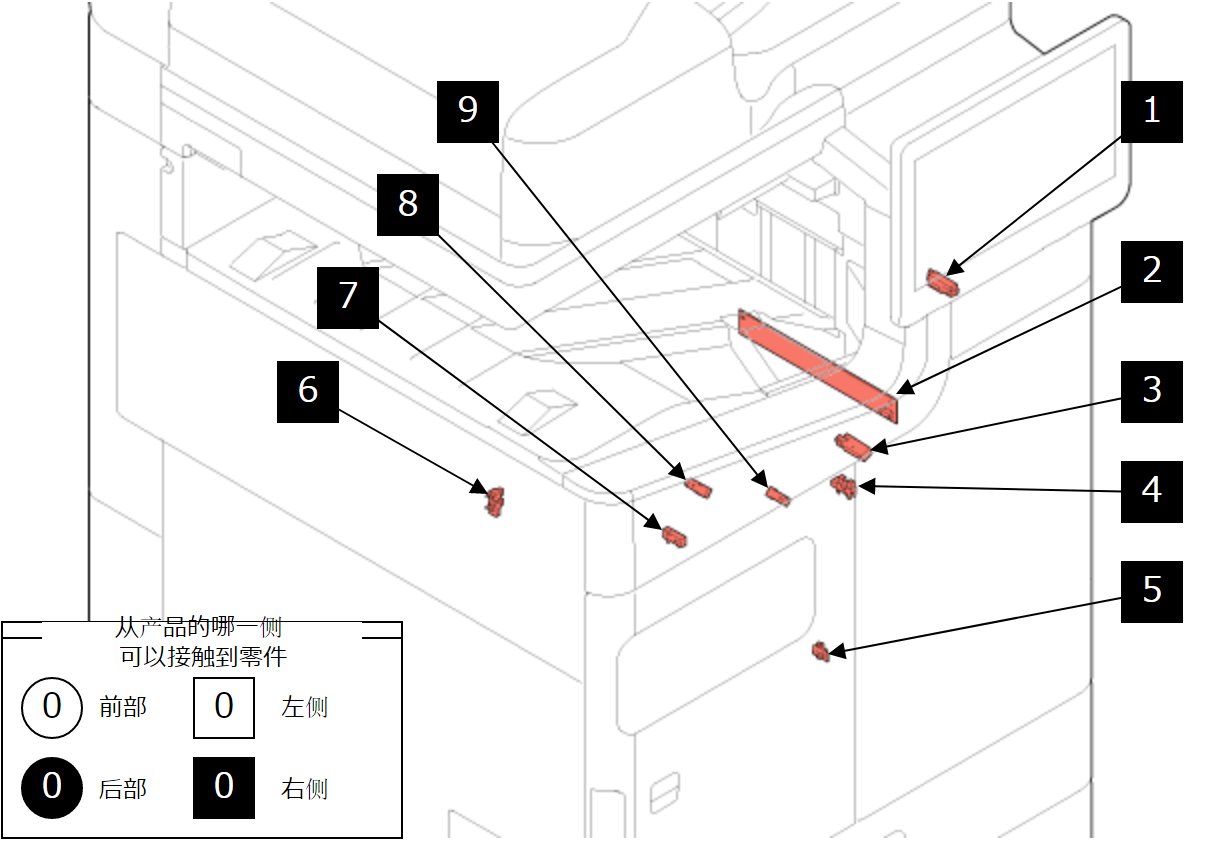

编号	名称	功能	类型
1	手动进纸器纸张大小传感器	检测手动进纸器中装入的纸张长度。	反射式光遮断器
2	手动进纸器纸张宽度传感器	检测手动进纸器中装入的纸张宽度。
3	手动进纸器纸张传感器	检测手动进纸器中是否有纸。
4	HP传感器，手动进纸器	检测手动进纸器的HP以控制托板。	传输式光遮断器
5	PW传感器	打印前检测纸张宽度。	模拟传感器
6	纸张宽度字车HP传感器	检测纸张宽度传感器字车是否在原位。	传输式光遮断器
7	预对位纸张传感器	检测对位辊周围是否有纸张。	反射式光遮断器
8	预打印传感器	控制打印开始，检测打印头附近是否有纸，以及检测纸张顶部边缘。
9	手动进纸器搓纸后传感器	检测由搓纸辊送入纸张后是否有纸。

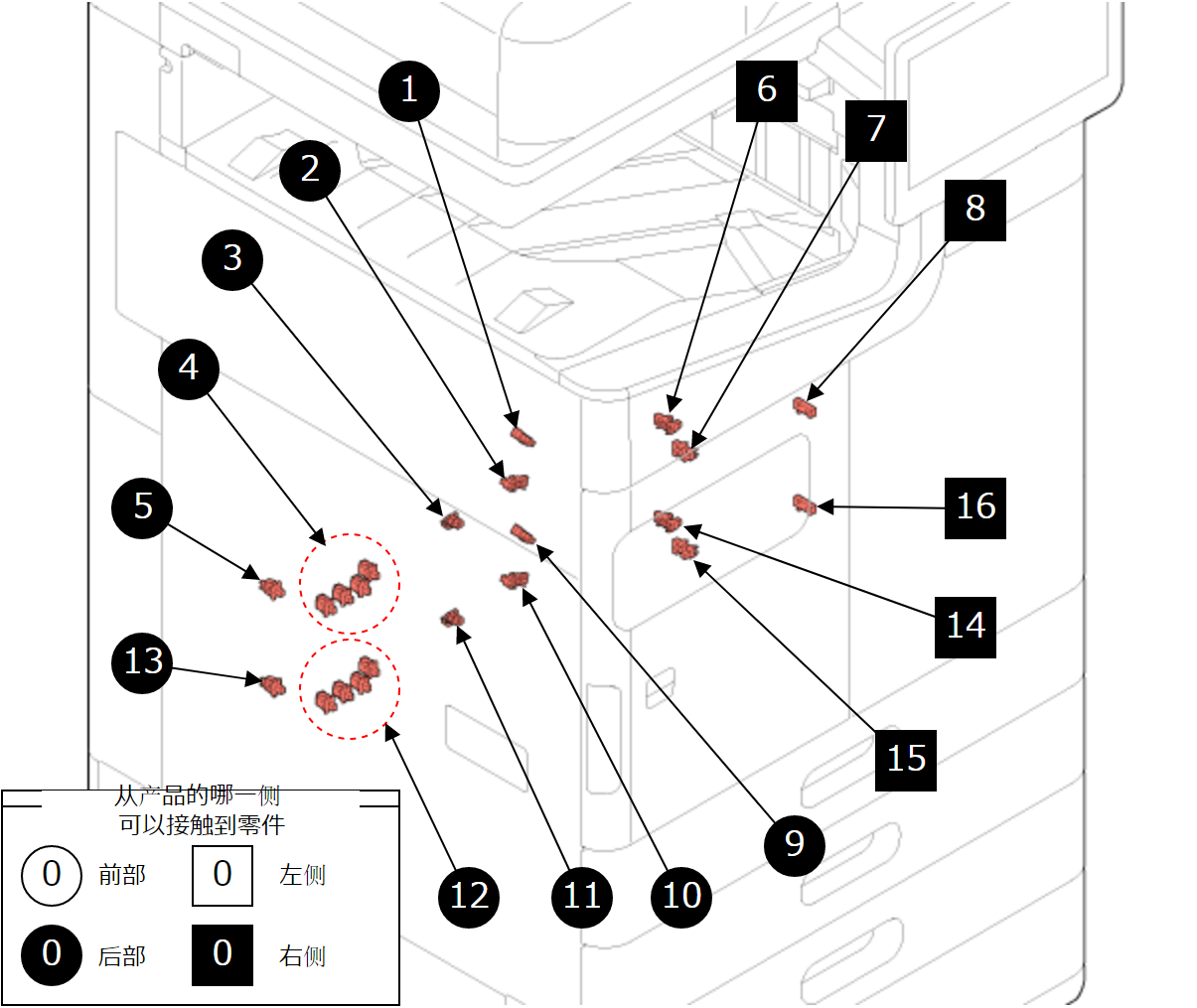

编号	名称	功能	类型
1	C1装纸限制传感器	检测C1纸盒的上限。	传输式光遮断器
2	C1提升电机控制传感器	用于控制提升电机。	传输式光遮断器
3	C1纸张宽度传感器	检测纸盒的边缘导向部位置以判断装入纸张的宽度。	机械接触
4	C1纸张大小传感器	检测纸盒的后端导向部位置以判断装入纸张的长度。
5	C1纸盒传感器	检测纸盒插入状态。
6	C1纸张将尽传感器	通过检测随托板移动的杆的位置来检测纸盒中纸张的将尽状态。	传输式光遮断器
7	C1纸张传感器	通过C1搓纸单元杆的位置，检测纸盒中是否有纸。	传输式光遮断器
8	C1进纸传感器	检测进纸辊1周围纸张的顶部边缘。	反射式光遮断器
9	C2装纸限制传感器	检测C2纸盒的上限。	传输式光遮断器
10	C2提升电机控制传感器	用于控制提升电机。	传输式光遮断器
11	C2纸张宽度传感器	检测纸盒的边缘导向部位置以判断装入纸张的宽度。	机械接触
12	C2纸张大小传感器	检测纸盒的后端导向部位置以判断装入纸张的长度。
13	C2纸盒传感器	检测纸盒插入状态。
14	C2纸张将尽传感器	通过检测随托板移动的杆的位置来检测纸盒中纸张的将尽状态。	传输式光遮断器
15	C2纸张传感器	根据C2搓纸单元杆的位置，检测纸盒中是否有纸。	传输式光遮断器
16	C2进纸传感器	检测进纸辊2周围纸张的顶部边缘。	反射式光遮断器

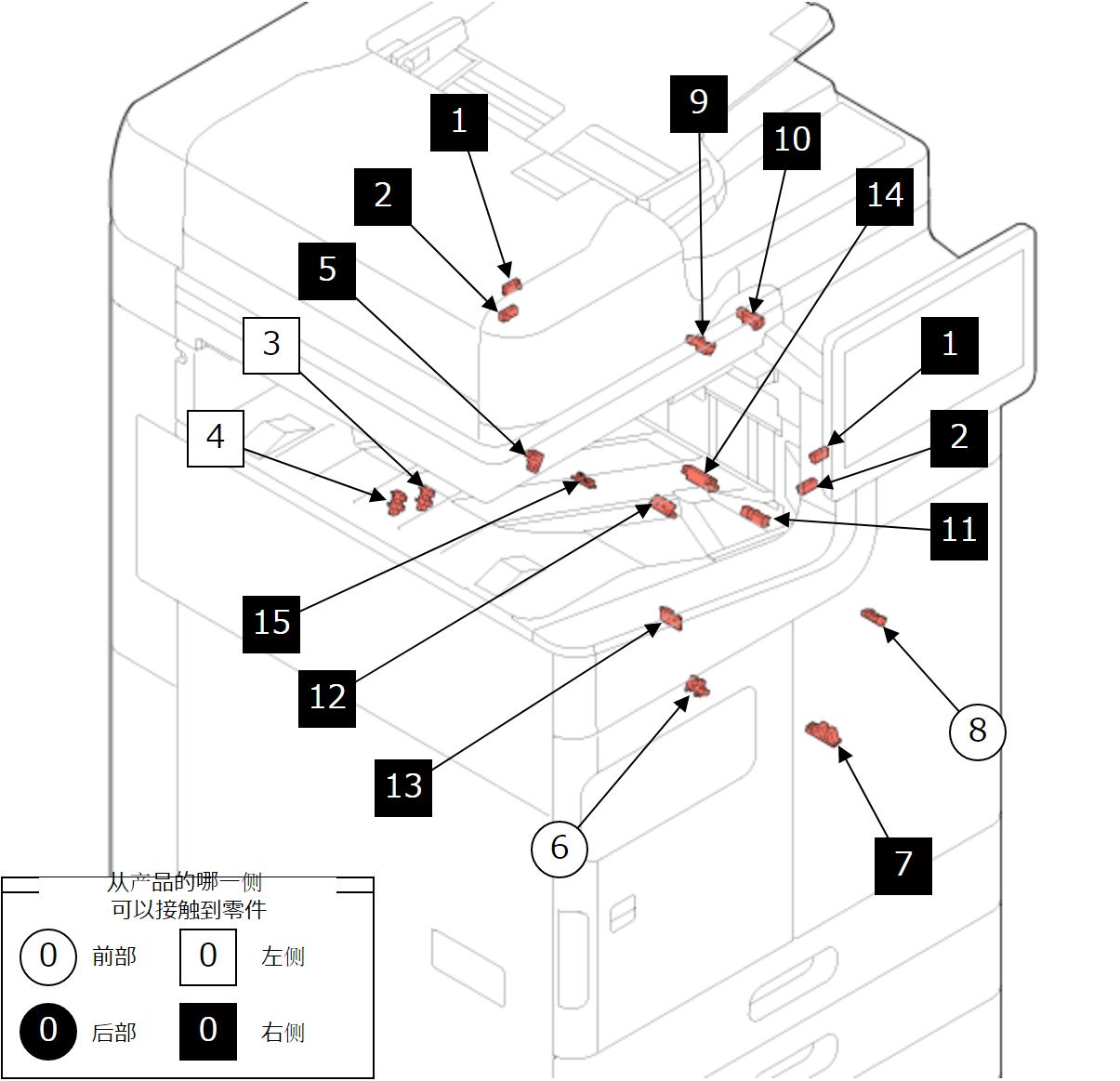

编号	名称	功能	类型
1	第1出纸托盘已满上检测传感器	检测面朝下托盘是否已满。	远程式光遮断器
2	第1出纸托盘已满下检测传感器	检测面朝下托盘是否已满。	远程式光遮断器
3	出纸托盘支撑块上限传感器	检测面朝下托盘中出纸托盘支撑块的位置。	传输式光遮断器
4	出纸托盘支撑块下限传感器	检测面朝下托盘中出纸托盘支撑块的位置。
5	皮带张力释放HP传感器	检测驱动皮带张力释放电机时的原位。
6	打印头HP传感器	通过检测打印头单元的HP控制打印头单元上/下。
7	打印编码器HP传感器	用于控制打印开始时间。
8	PG凸轮HP传感器	检测APG操作的原位。
9	第1出纸托盘预出纸传感器	检测将纸张排出到面朝下出纸托盘的出纸辊附近是否有纸。	反射式光遮断器
10	路径切换后传感器	检测翻转辊周围是否有纸张。
11	双面进纸路径传感器	检测双面辊附近是否有纸。
12	打印头后传感器	检测纸张通过打印头单元后是否立即有纸。
13	打印头前纸张传感器	检测纸张即将通过打印头单元之前是否有纸。
14	皮带后传感器	检测纸张通过皮带单元后是否立即有纸。
15	皮带清洁器定位传感器	检测皮带清洁器的原位以控制其位置。	传输式光遮断器
