# 验证设备台安装步骤

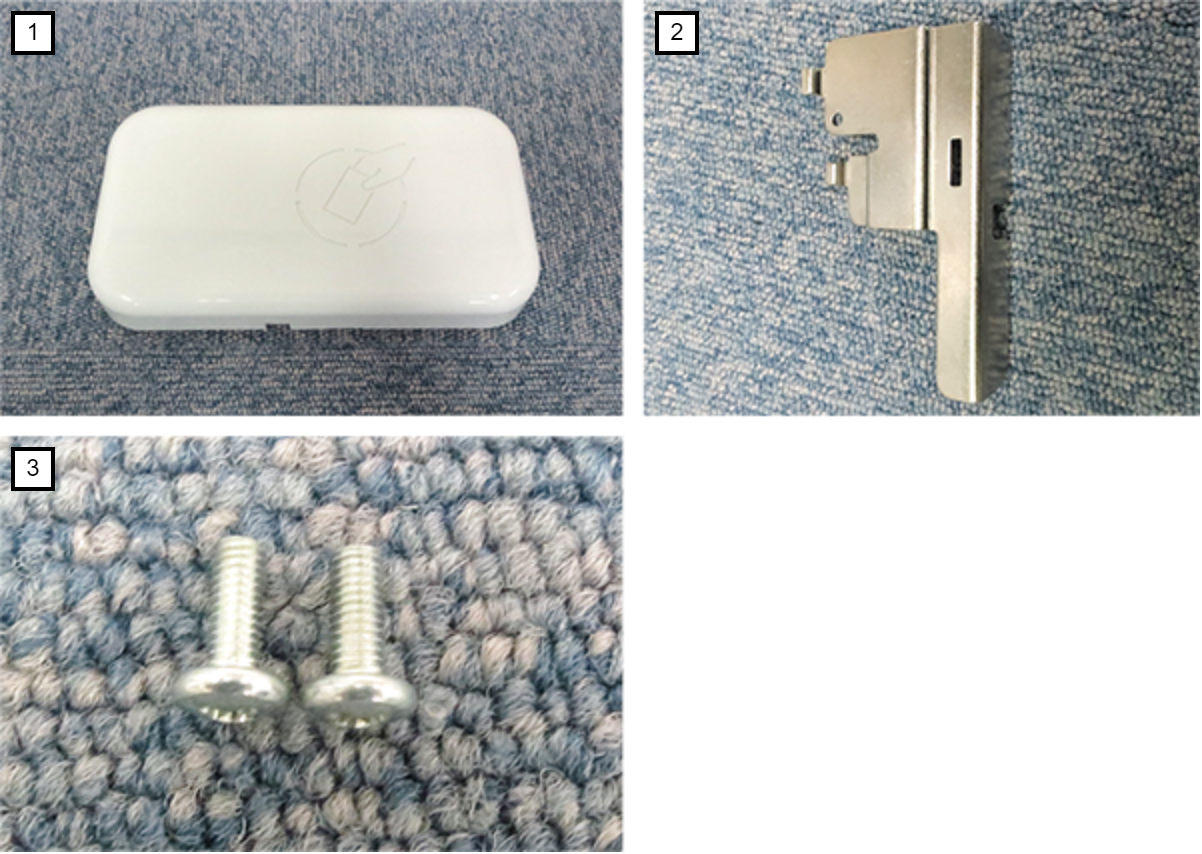

#附带项目

#安装步骤

要准备的项目

• 手套
• 十字（+）螺丝刀

最少工人数

1人

Caution / 注意

安装前，请务必检查以下注意事项。 开始工作前，所有工人必须阅读安装步骤。 请穿着易于活动的衣物、佩戴手套和穿着安全靴，并小心操作以防受伤等。 请在足够的工作空间内工作 请在负载较少的位置工作，如果感觉工作负载过大，请立即停止工作。 所有作业必须在电源关闭的情况下完成。

安装步骤

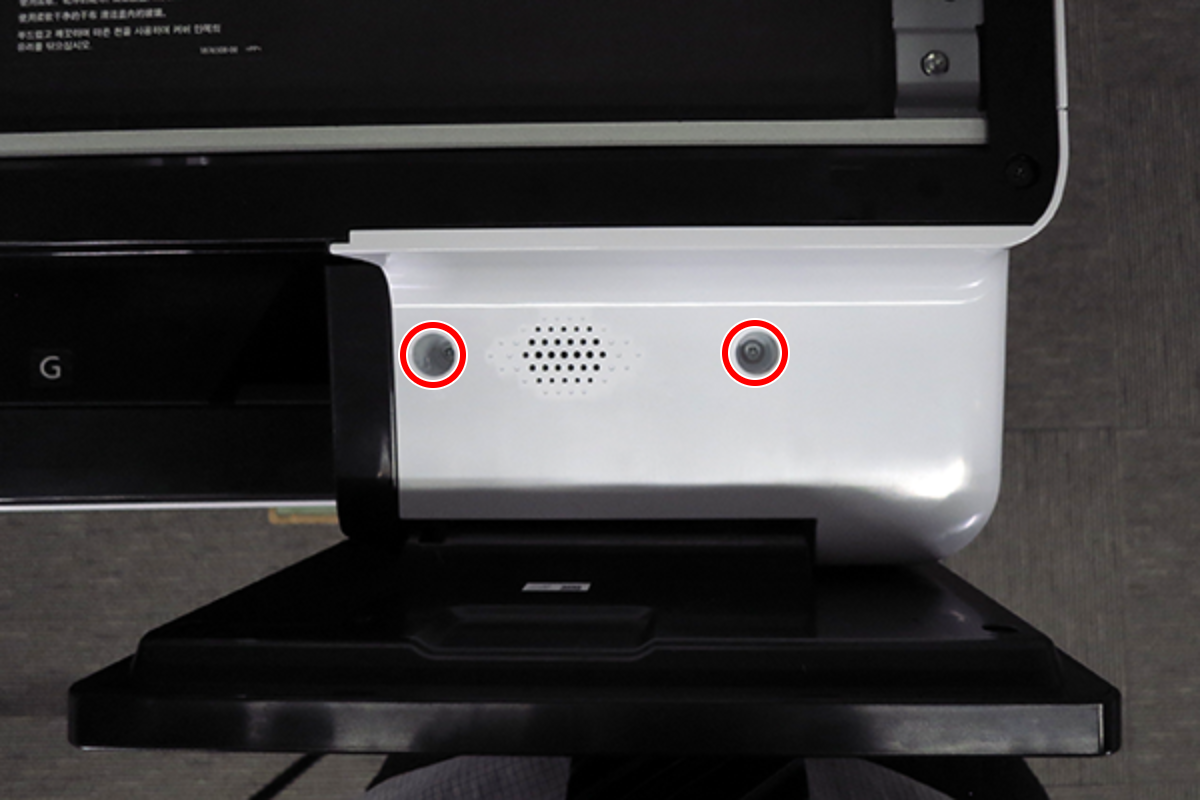

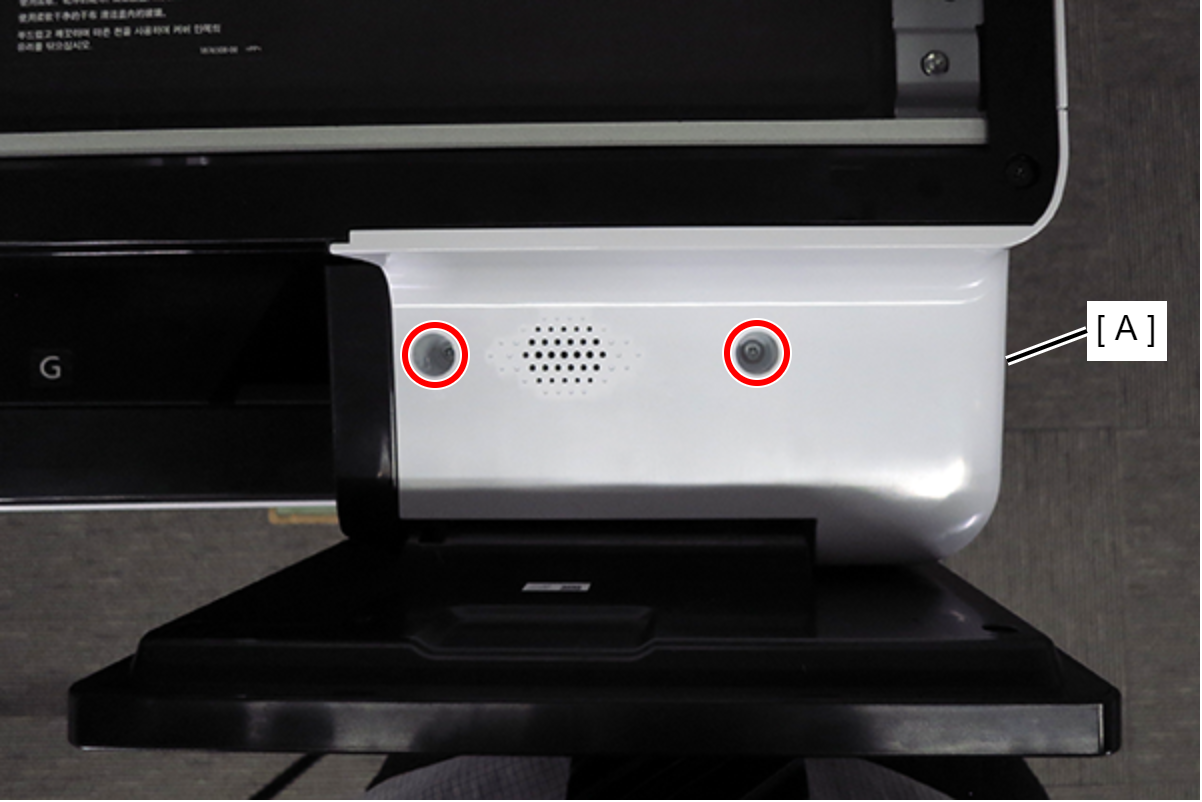

1. 拆下2颗螺丝，然后拆下面板前盖（A）。(S7:)

   • S7: C.B.STITE(P4), SCREW, 3X10, F/ZN3C

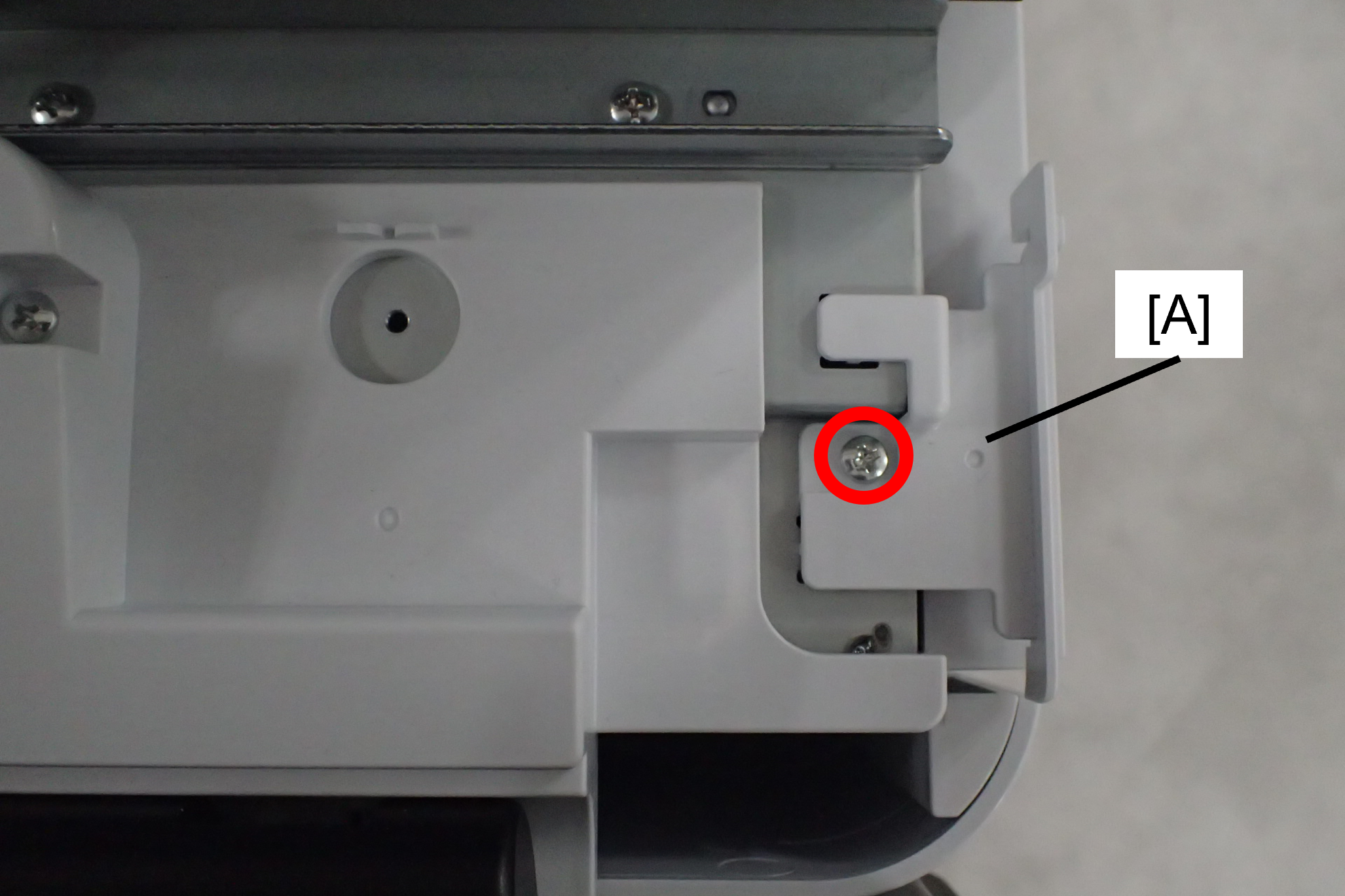

2. 拆下1颗螺丝并拆下面板副上盖（A）。


   • ：3x8D/P

   Note / 補足

   拆下的螺丝可以丢弃。

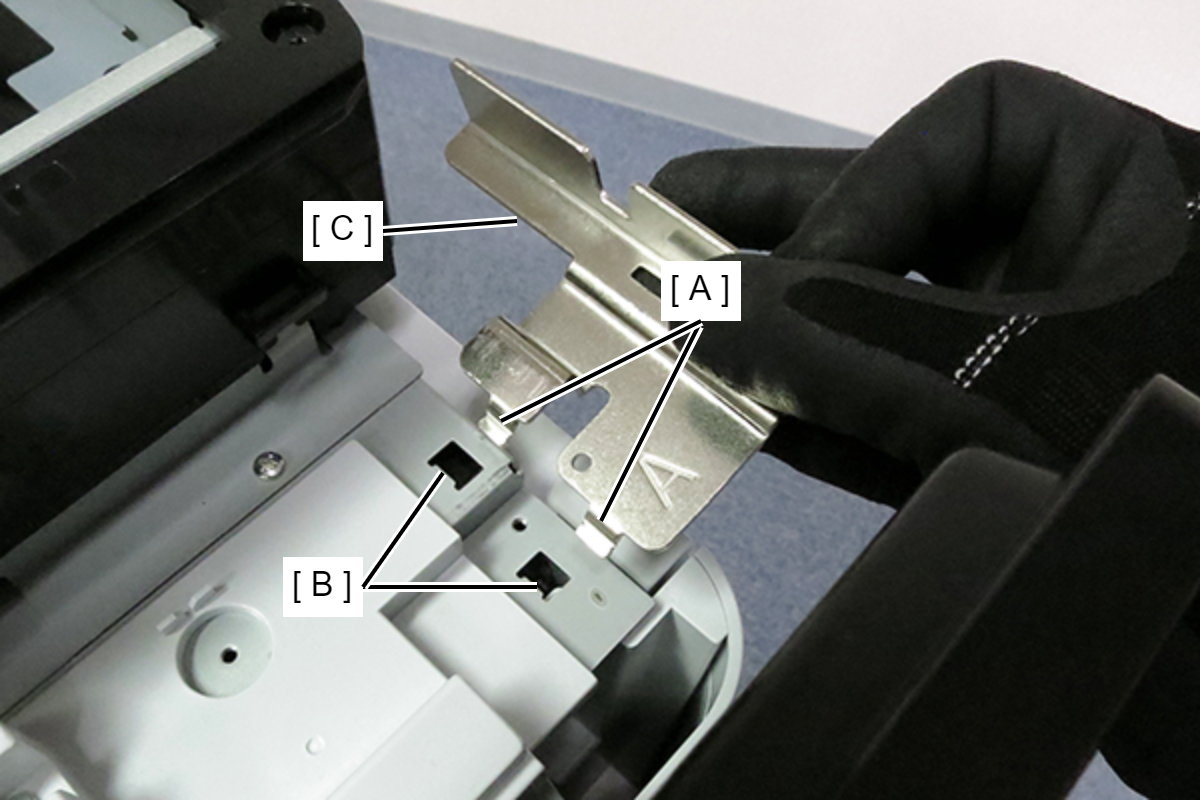

3. 将支架的2个卡扣（A）钩在主机的2个孔（B）中，然后安装支架（C）。

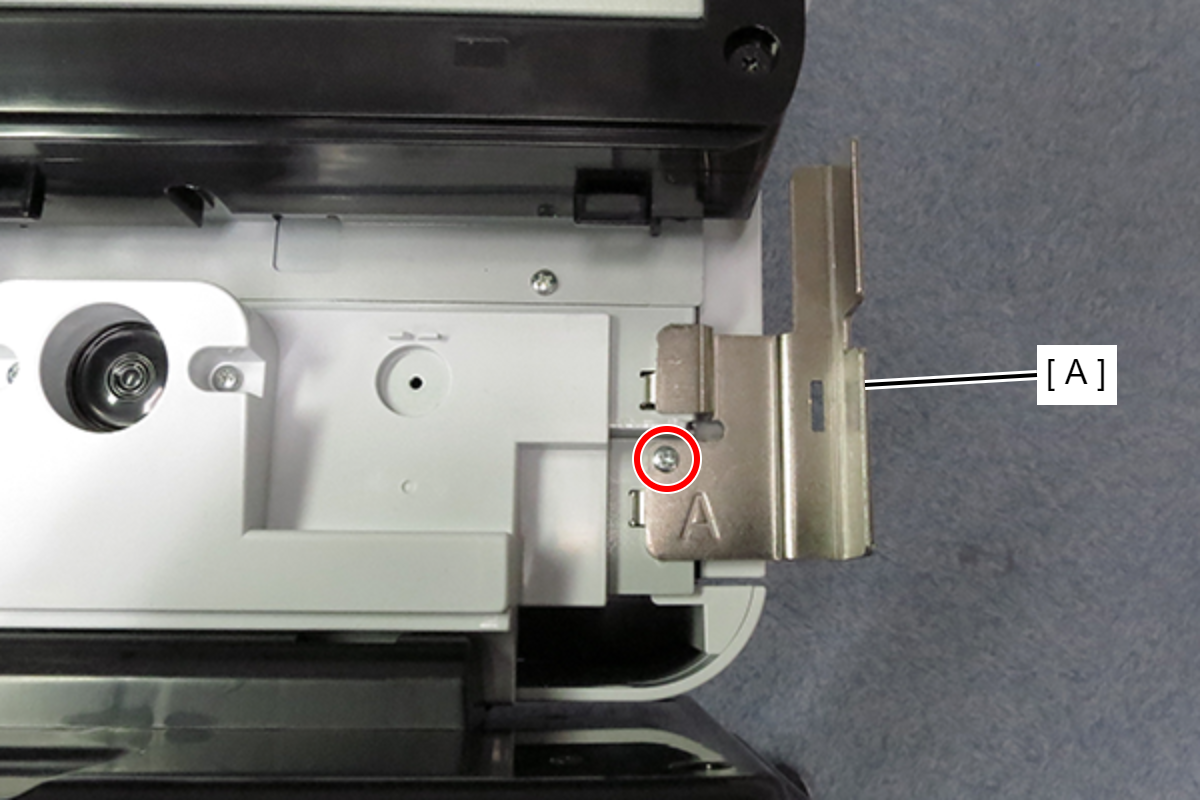

4. 用1颗螺丝固定支架（A）。


   • ：3x8D/P

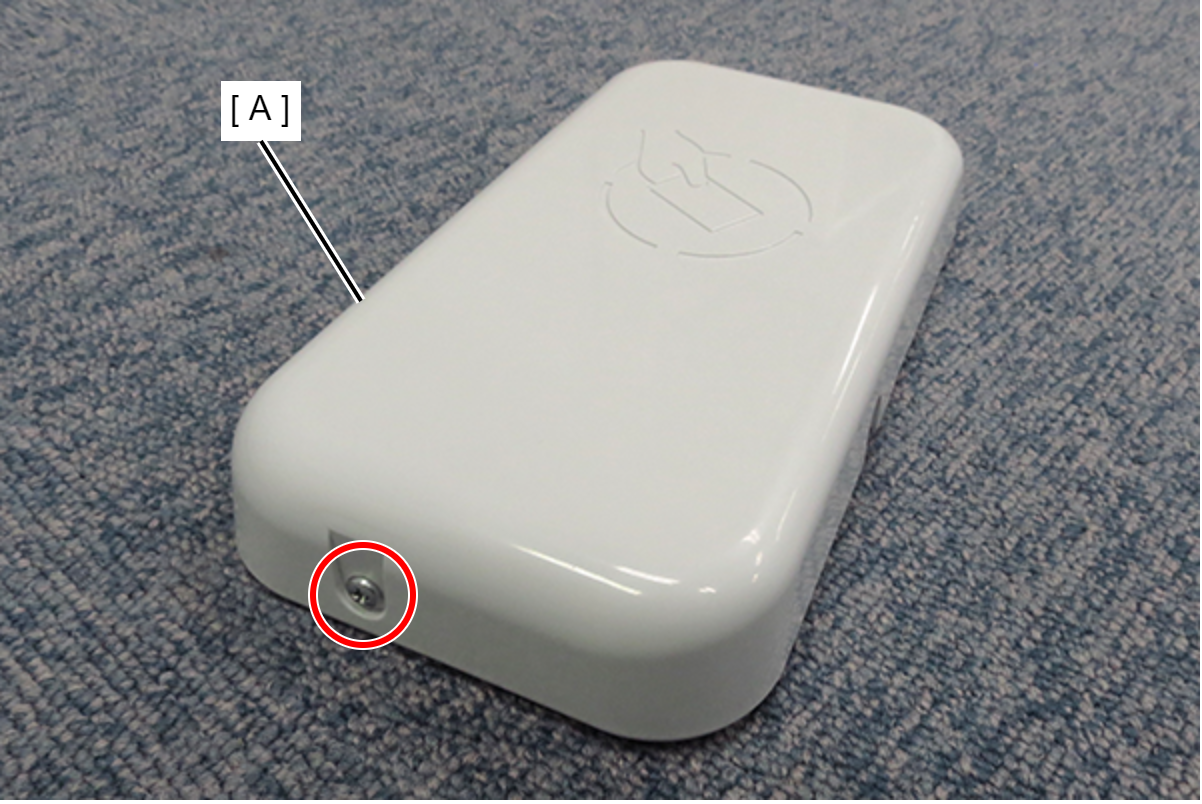

5. 拆下上箱（A）。


   • ：3x8D/P

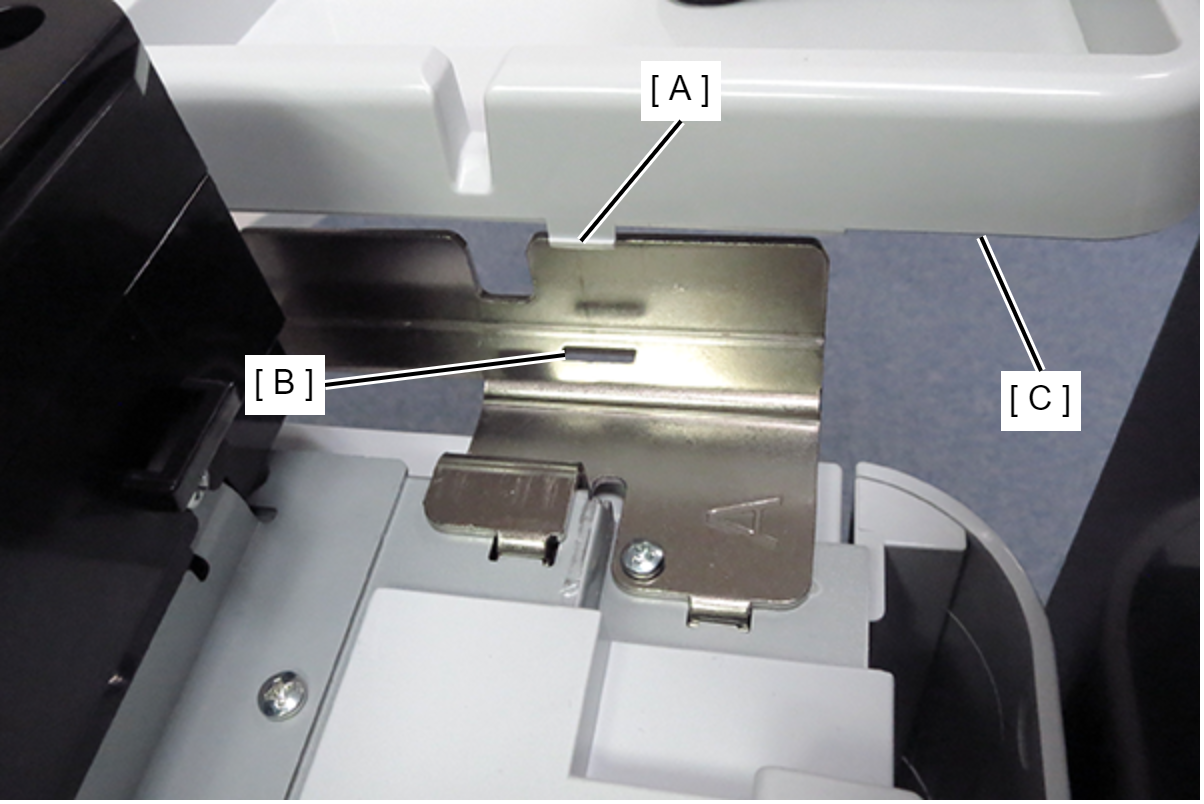

6. 将设备底座上的卡钩（A）对齐支架的凹槽（B），然后安装设备底座（C）。


7. 将验证设备安装到设备基座。

   Note / 補足

   安装验证设备时，可以根据需要使用附带的双面胶带。

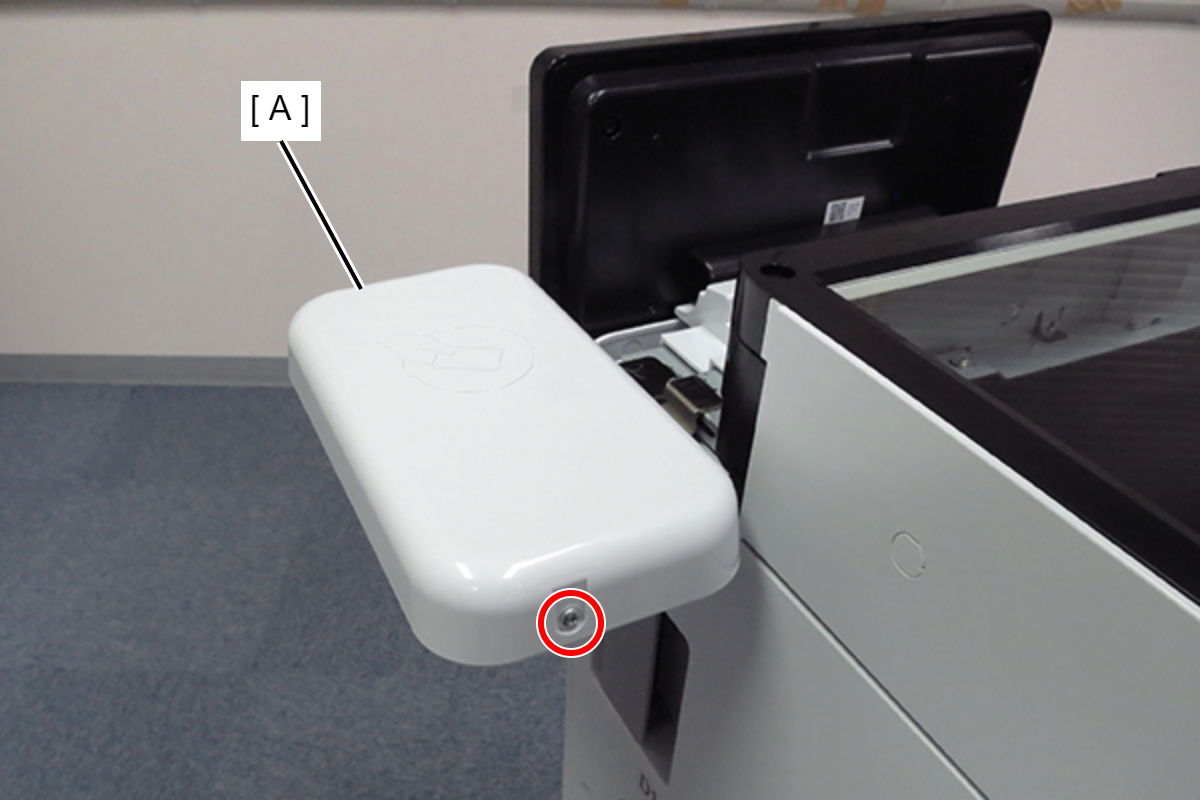

8. 安装设备台顶箱（A）并用1颗螺丝固定。


   • ：3x8D/P
9. 安装面板顶盖并用2颗螺丝固定。


   • ：3X10DW/P
