落地式装订器

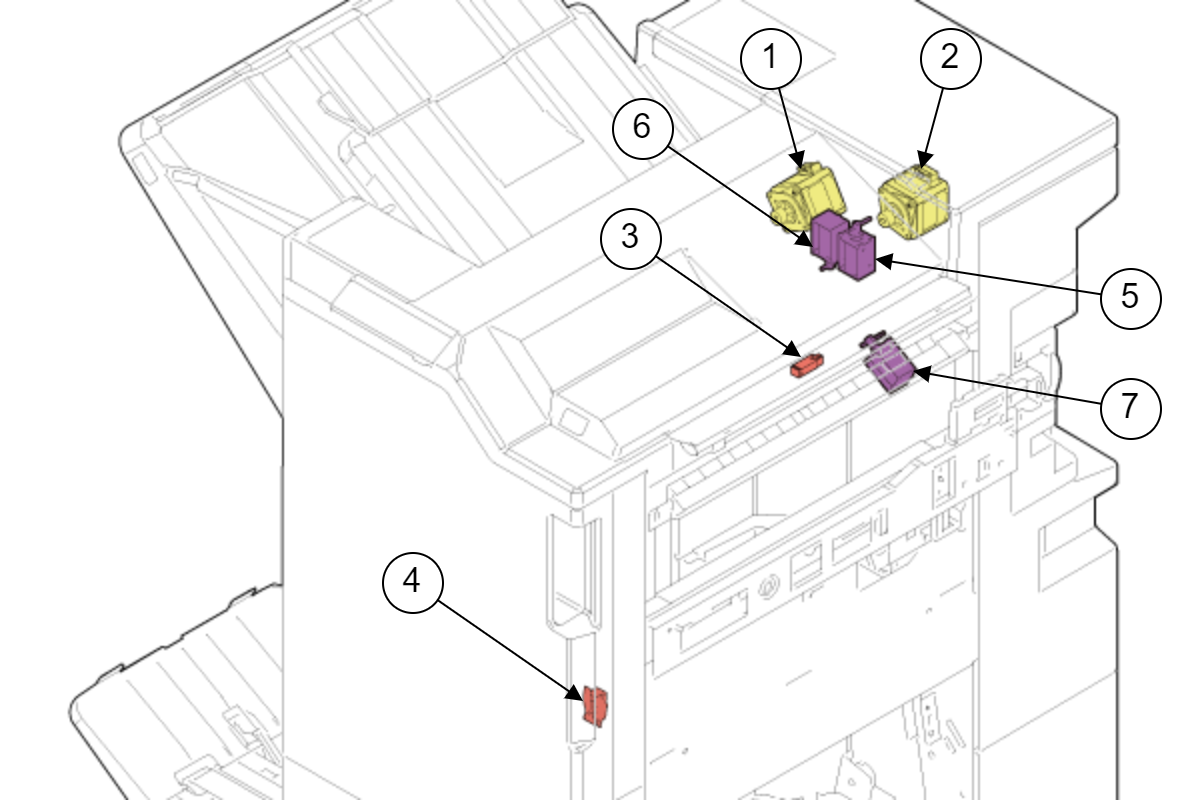

装订器纸张传输部分

电机
编号名称功能类型
1FIN中驱动电机用于驱动装订器装订处理部分中的纸张传输辊。-
2FIN进纸电机用于驱动装订器装纸部分中的纸张传输辊。
传感器
编号名称功能类型
3FIN纸张传输传感器用于检测纸张路径中的残余卡纸。反射式光遮断器
4FIN前盖传感器-机械接触
电磁阀
编号名称功能类型
5FIN出纸托盘切换电磁阀-

-
6FIN等待鼓切换电磁阀
7FIN鞍式路径切换电磁阀

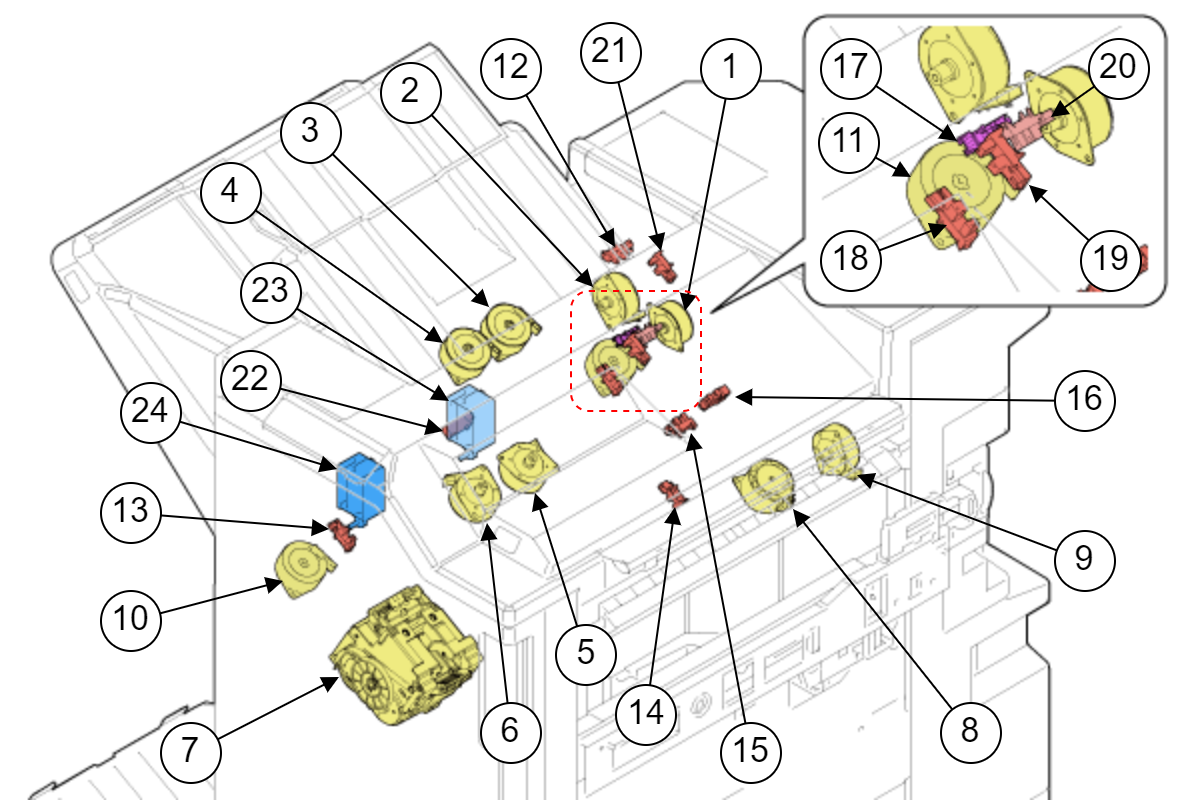

装订器装订处理部分

电机
编号名称功能类型
1FIN拉导轨电机--







2FIN纸捆出纸单元驱动电机-
3FIN宽度对位后移位臂电机-
4FIN宽度对位前移位臂电机-
5FIN宽度对位后电机-
6FIN宽度对位前电机-
7FIN装订器驱动电机用于装订操作。（内置于装订器单元）
8FIN装订器字车驱动电机用于驱动装订器字车。
9FIN等待鼓电机用于驱动等待鼓。
10FIN后缘拍打电机-
11FIN导纸轨电机-
传感器
编号名称功能类型
12FIN对位桨片HP传感器-传输式光遮断器
13FIN前对位板HP传感器-
14

装订器字车FIN HP传感器

-
15FIN装订器托盘出纸传感器-
16FIN等待鼓传感器-
17FIN纸张拉桨片HP传感器-
18FIN后对位板HP传感器-
19FIN纸捆出纸单元HP传感器-
20FIN后缘拍打传感器-
21FIN导纸轨电机HP传感器-
22FIN处理托盘纸张传感器-
电磁阀
编号名称功能类型
23FIN处理托盘纸张支架电磁阀--
24FIN出纸导轨电磁阀--

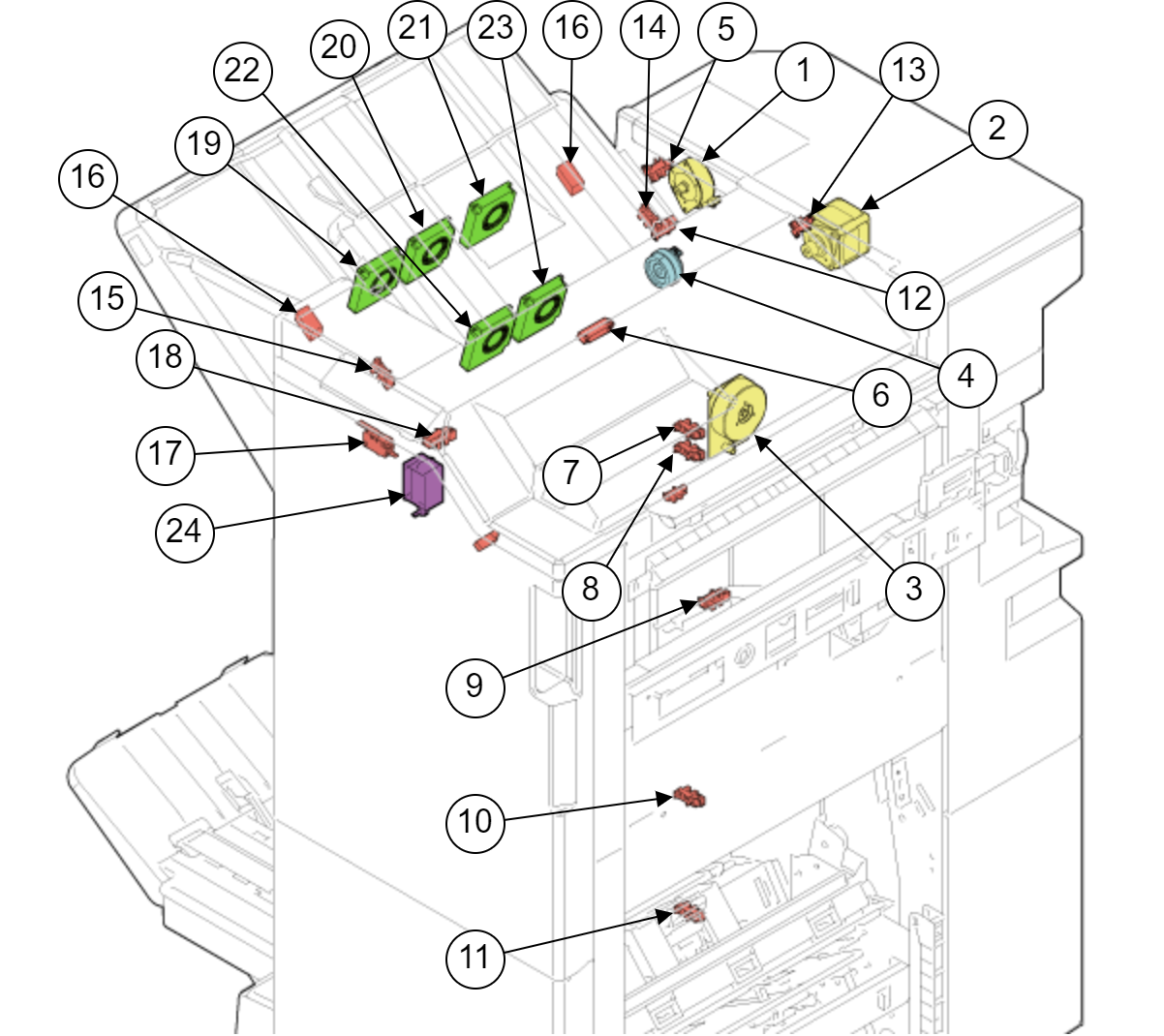

装订器出纸部分

电机/离合器
编号名称功能类型
1FIN移位臂释放电机--


2FIN出纸电机用于驱动装订器出纸部分中的纸张传输辊。
3FIN主托盘升/降电机用于驱动主托盘。
4FIN出纸离合器用于切换是否将驱动力传输给出纸辊。
传感器
编号名称功能类型
5FIN移位臂释放位置HP传感器-传输式光遮断器
6FIN出纸托盘已满检测传感器用于检测副纸盘的已满收纸状态。反射式光遮断器
7FIN装订器托盘上限传感器用于检测主托盘位置（最高位置检测）。传输式光遮断器
8FIN装订器托盘HP传感器用于检测主托盘位置（原位检测）。
9FIN装订器托盘中位置传感器用于检测主托盘位置。
10

FIN装订器托盘位置检测传感器（SDL单元）

用于检测主托盘位置（最低位置检测）。
11FIN装订器托盘下限传感器
12FIN移位臂设置位置检测传感器-
13FIN出纸托盘预出纸传感器-
14FIN后移位臂HP传感器
15FIN前移位臂HP传感器

16

FIN装订器托盘HP传感器
17FIN出纸盖传感器
18FIN纸张支架HP传感器
风扇/电磁阀
编号名称功能类型
19FIN出纸风扇1-

-

20FIN出纸风扇2
21FIN出纸风扇3
22FIN出纸风扇4
23FIN出纸风扇5
24FIN纸张支架电磁阀

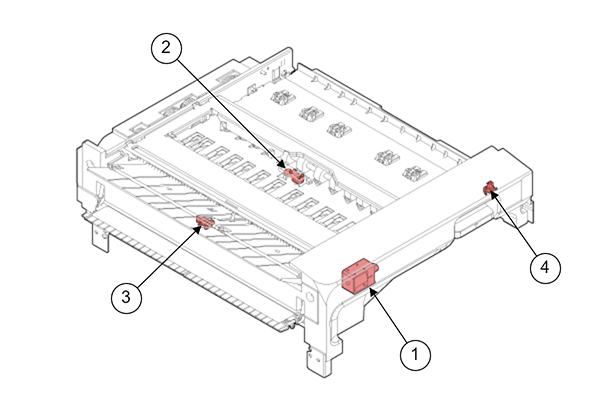

落地式桥接单元

电磁阀
编号名称功能类型
1

BRG路径切换电磁阀

用于切换纸张传输路径。-
传感器
编号名称功能类型
2BRG进纸传感器1用于检测纸张路径中的残余卡纸。反射式光遮断器
3

BRG进纸传感器2

传输式光遮断器
4BRG路径盖传感器用于检测盖子是打开还是关闭。机械接触
