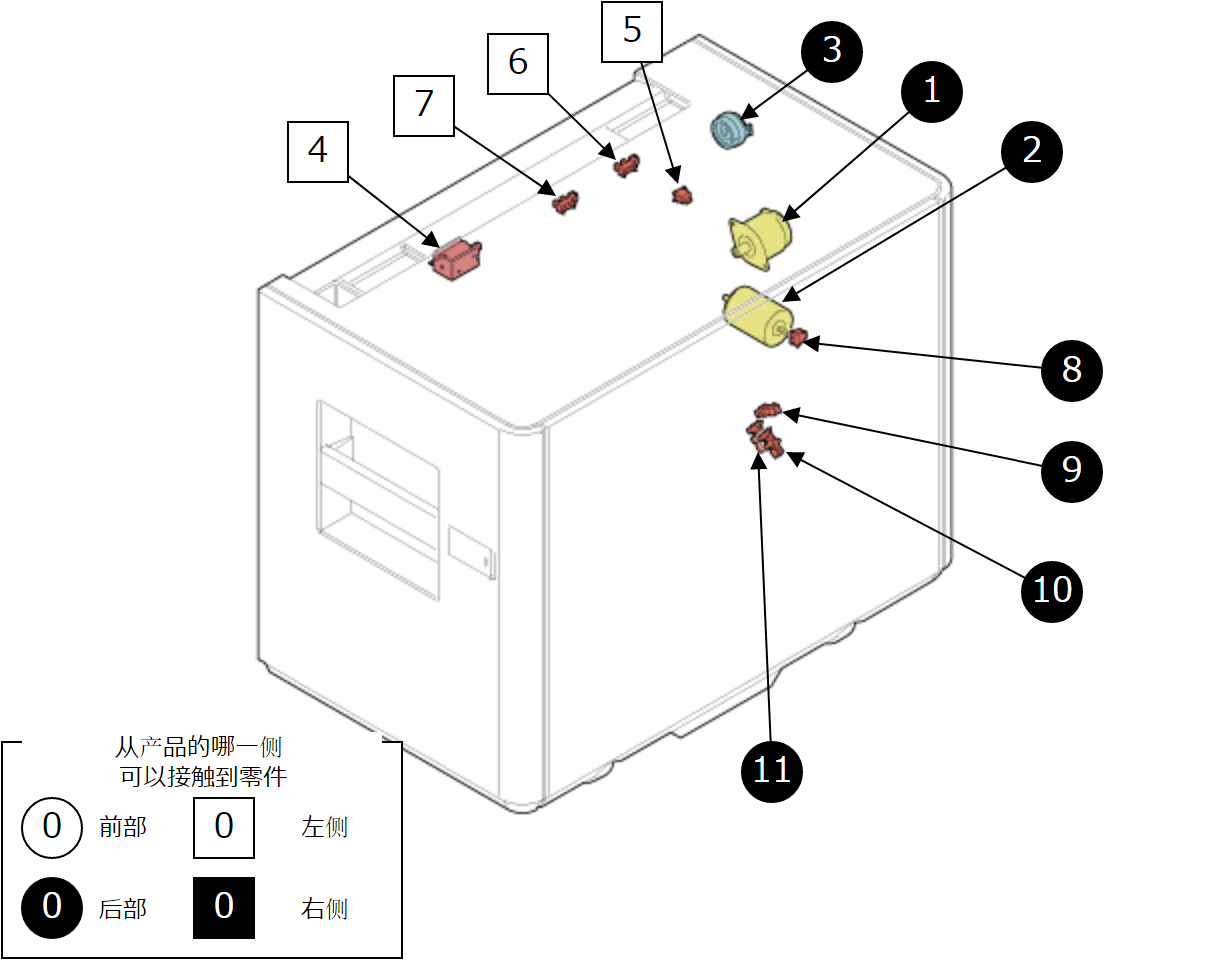

大容量进纸器
电机/电磁阀/离合器
| 编号 | 名称 | 功能 | 类型 |
|---|---|---|---|
| 1 | HC进纸电机 | 用于进纸/传输辊的驱动控制。 | DC无刷电机（24V） |
| 2 | HC提升电机 | 用于提升和降低进纸装饰板的底板。进纸时上升。 | |
| 3 | HC搓纸离合器 | 用于将HC进纸电机的驱动力传输给搓纸辊和进纸辊。 | DC24V |
| 4 | HC搓纸电磁阀 | 切换进纸单元。当从大容量纸盒进纸时将进纸单元切换到进纸位置。 | DC24V |
传感器
| 编号 | 名称 | 功能 | 类型 |
|---|---|---|---|
| 5 | HC连接开关 | 检测大容量供纸单元是否与主机连接。 | 机械接触 |
| 6 | HC纸张传感器 | 检测大容量供纸单元内的卡纸。 | 传输式光遮断器 |
| 7 | HC提升上限传感器 | 检测进纸台的底板是否达到上限。 | |
| 8 | HC进纸台检测开关 | 检测纸盒是否插入。 | 机械接触 |
| 9 | HC剩余纸张传感器1上 | 检测进纸装饰板中的剩余纸量。 | 传输式光遮断器 |
| 10 | HC剩余纸张传感器2下 | ||
| 11 | HC提升下限传感器 | 检测进纸台的底板是否达到下限。 |
